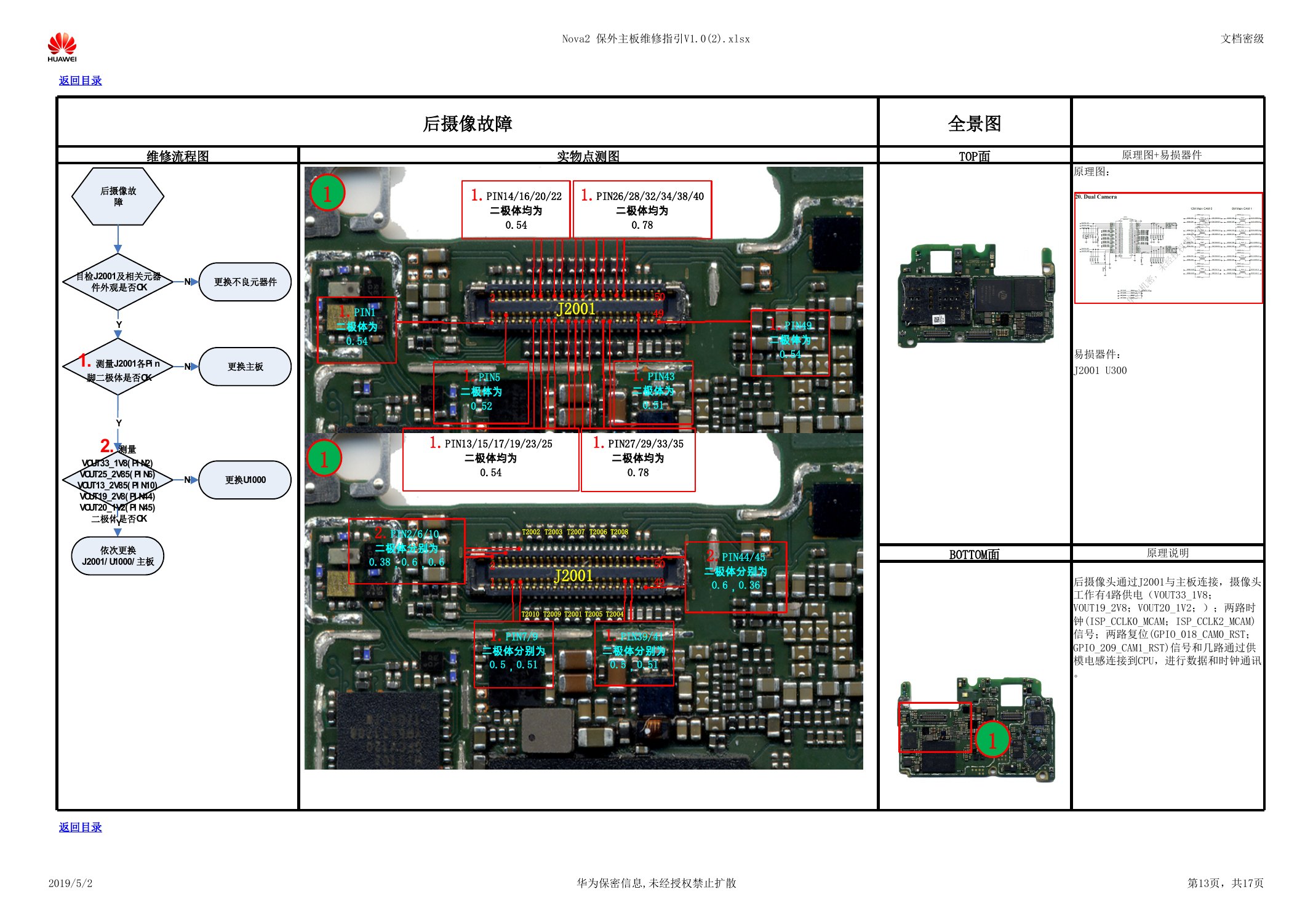

Nova2 保外主板维修指引V1.0(2).xlsx 文档密级 返回目录 维修流程图 实物点测图 后摄像故障 全景图 TOP面 原理图+易损器件 原理图： 1 1 1.PIN1 二极体为 0.54 1.PIN14/16/20/22 二极体均为 0.54 1.PIN26/28/32/34/38/40 二极体均为 0.78 2 1 J2001 50 49 1.PIN5 二极体为 0.52 1.PIN43 二极体为 0.51 1.PIN13/15/17/19/23/25 二极体均为 0.54 1.PIN27/29/33/35 二极体均为 0.78 2.PIN2/6/10 二极体分别为 0.38，0.6，0.6 T2002 T2003 T2007 T2006 T2008 2 1 J2001 50 49 2.PIN44/45 二极体分别为 0.6，0.36 T2010 T2009 T2001 T2005 T2004 1.PIN7/9 二极体分别为 0.5，0.51 1.PIN39/41 二极体分别为 0.5，0.51 1.PIN49 二极体为 0.54 易损器件： J2001 U300 BOTTOM面 原理说明 后摄像头通过J2001与主板连接，摄像头 工作有4路供电（VOUT33_1V8； VOUT19_2V8；VOUT20_1V2；）；两路时 钟(ISP_CCLK0_MCAM；ISP_CCLK2_MCAM) 信号；两路复位(GPIO_018_CAM0_RST； GPIO_209_CAM1_RST)信号和几路通过供 模电感连接到CPU，进行数据和时钟通讯 。 1 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第13页，共17页 目检J2001及相关元器件外观是否OK后摄像故障更换不良元器件更换主板N1.测量J2001各Pin脚二极体是否OKNYY2.测量VOUT33_1V8(PIN2)VOUT25_2V85(PIN6)VOUT13_2V85(PIN10)VOUT19_2V8(PIN44)VOUT20_1V2(PIN45)二极体是否OK更换U1000NY依次更换J2001/U1000/主板
