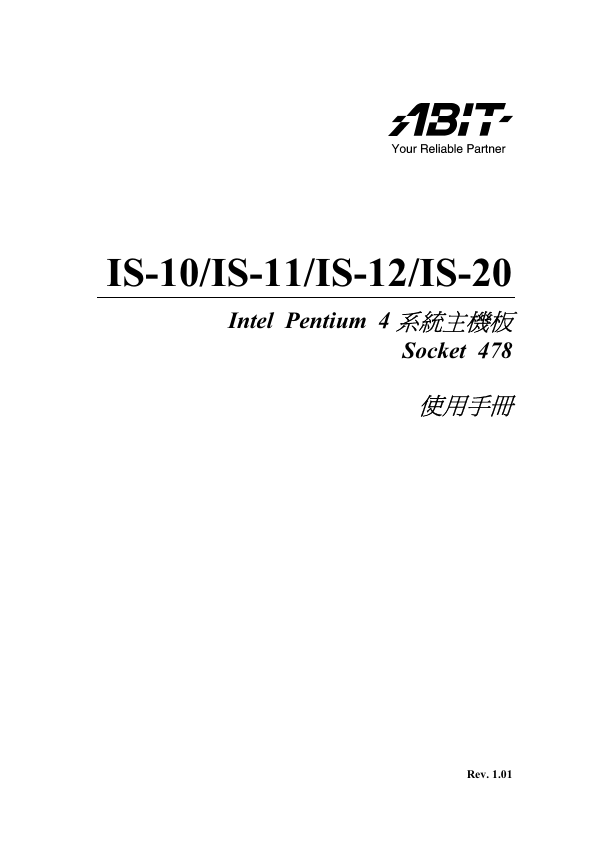

IS-10/IS-11/IS-12/IS-20 Intel Pentium 4 系統主機板 Socket 478 使用手冊 Rev. 1.01

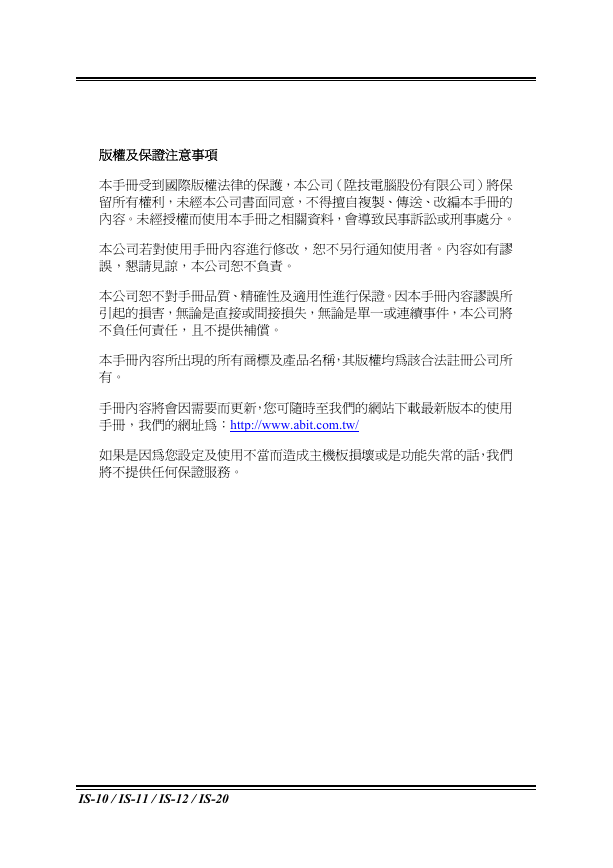

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 IS-10 / IS-11 / IS-12 / IS-20

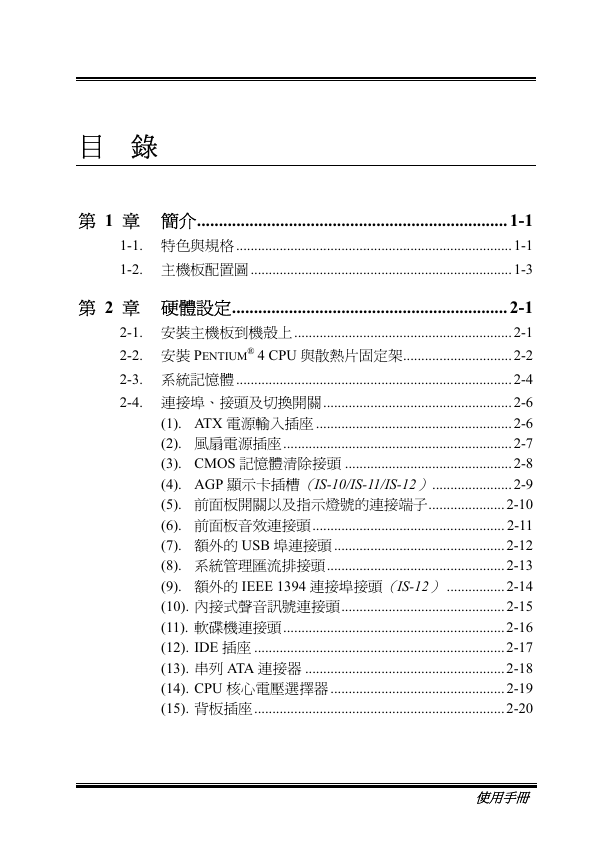

目錄第 1 章簡介....................................................................... 1-1 1-1. 1-2. 特色與規格 ............................................................................ 1-1 主機板配置圖 ........................................................................ 1-3 第 2 章硬體設定............................................................... 2-1 2-1. 2-2. 2-3. 2-4. 安裝主機板到機殼上 ............................................................ 2-1 安裝 PENTIUM ® 4 CPU 與散熱片固定架.............................. 2-2 系統記憶體 ............................................................................ 2-4 (1). (2). (6). (7). (3). (4). 連接埠、接頭及切換開關 .................................................... 2-6 ATX 電源輸入插座 ...................................................... 2-6 風扇電源插座 ............................................................... 2-7 CMOS 記憶體清除接頭 .............................................. 2-8 AGP 顯示卡插槽（IS-10/IS-11/IS-12）...................... 2-9 前面板開關以及指示燈號的連接端子..................... 2-10 前面板音效連接頭..................................................... 2-11 額外的 USB 埠連接頭 ............................................... 2-12 系統管理匯流排接頭................................................. 2-13 額外的 IEEE 1394 連接埠接頭（IS-12） ................ 2-14 內接式聲音訊號連接頭............................................. 2-15 軟碟機連接頭 ............................................................. 2-16 IDE 插座 ..................................................................... 2-17 串列 ATA 連接器 ....................................................... 2-18 CPU 核心電壓選擇器 ................................................ 2-19 背板插座 ..................................................................... 2-20 (10). (12). (8). (9). (11). (5). (13). (14). (15). 使用手冊

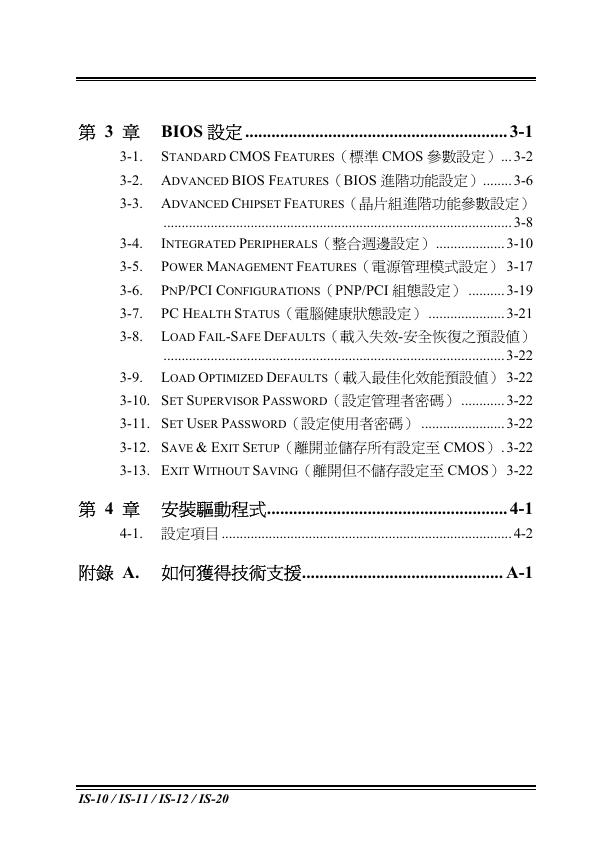

第 3 章 3-1. BIOS 設定 ............................................................ 3-1 STANDARD CMOS FEATURES（標準 CMOS 參數設定）... 3-2 3-2. 3-3. 3-4. 3-5. 3-6. 3-7. 3-8. ADVANCED BIOS FEATURES（BIOS 進階功能設定）........ 3-6 ADVANCED CHIPSET FEATURES（晶片組進階功能參數設定） ................................................................................................ 3-8 INTEGRATED PERIPHERALS（整合週邊設定） ................... 3-10 POWER MANAGEMENT FEATURES（電源管理模式設定） 3-17 PNP/PCI CONFIGURATIONS（PNP/PCI 組態設定） .......... 3-19 PC HEALTH STATUS（電腦健康狀態設定） ..................... 3-21 LOAD FAIL-SAFE DEFAULTS（載入失效-安全恢復之預設值） .............................................................................................. 3-22 3-9. LOAD OPTIMIZED DEFAULTS（載入最佳化效能預設值） 3-22 3-10. SET SUPERVISOR PASSWORD（設定管理者密碼） ............ 3-22 3-11. SET USER PASSWORD（設定使用者密碼） ....................... 3-22 3-12. SAVE & EXIT SETUP（離開並儲存所有設定至 CMOS） . 3-22 3-13. EXIT WITHOUT SAVING（離開但不儲存設定至 CMOS） 3-22 第 4 章 4-1. 安裝驅動程式....................................................... 4-1 設定項目 ................................................................................ 4-2 附錄 A. 如何獲得技術支援.............................................. A-1 IS-10 / IS-11 / IS-12 / IS-20

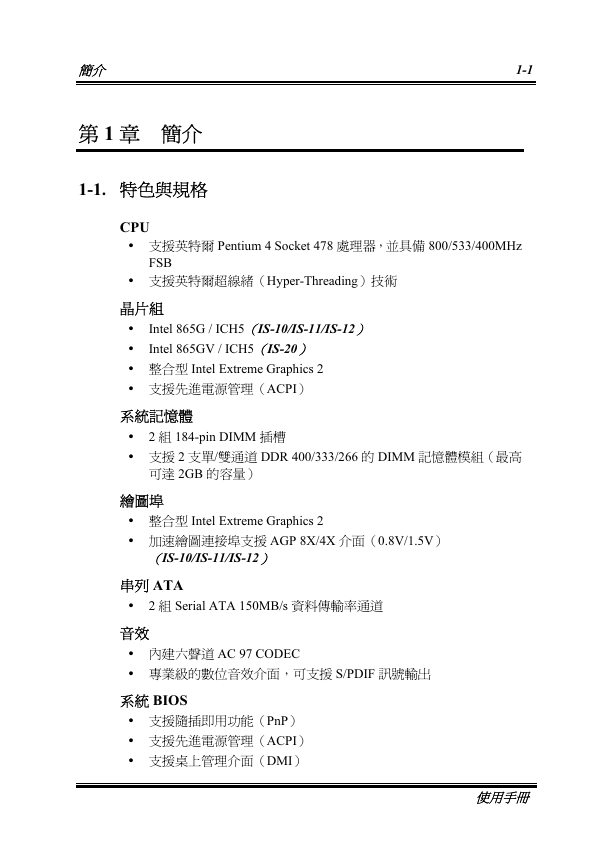

簡介 1-1 第 1 章簡介 1-1. 特色與規格 CPU 支援英特爾 Pentium 4 Socket 478 處理器，並具備 800/533/400MHz FSB 支援英特爾超線緒（Hyper-Threading）技術晶片組 Intel 865G / ICH5（IS-10/IS-11/IS-12） Intel 865GV / ICH5（IS-20）整合型 Intel Extreme Graphics 2 支援先進電源管理（ACPI）系統記憶體 2 組 184-pin DIMM 插槽支援 2 支單/雙通道 DDR 400/333/266 的 DIMM 記憶體模組（最高可達 2GB 的容量）繪圖埠整合型 Intel Extreme Graphics 2 加速繪圖連接埠支援 AGP 8X/4X 介面（0.8V/1.5V）（IS-10/IS-11/IS-12）串列 ATA 2 組 Serial ATA 150MB/s 資料傳輸率通道音效內建六聲道 AC 97 CODEC 專業級的數位音效介面，可支援 S/PDIF 訊號輸出系統 BIOS 支援隨插即用功能（PnP）支援先進電源管理（ACPI）支援桌上管理介面（DMI）使用手冊

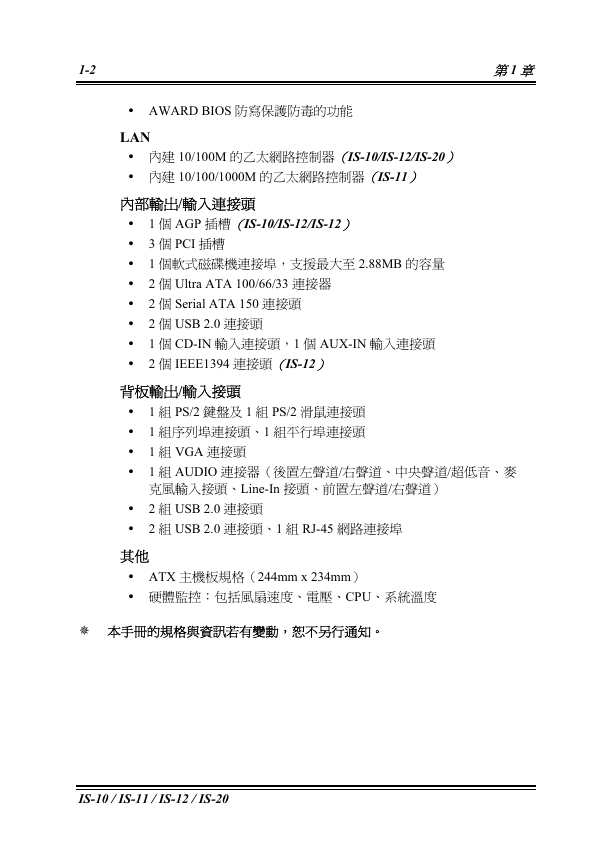

1-2 第 1 章 AWARD BIOS 防寫保護防毒的功能 LAN 內建 10/100M 的乙太網路控制器（IS-10/IS-12/IS-20）內建 10/100/1000M 的乙太網路控制器（IS-11）內部輸出/輸入連接頭 1 個 AGP 插槽（IS-10/IS-12/IS-12） 3 個 PCI 插槽 1 個軟式磁碟機連接埠，支援最大至 2.88MB 的容量 2 個 Ultra ATA 100/66/33 連接器 2 個 Serial ATA 150 連接頭 2 個 USB 2.0 連接頭 1 個 CD-IN 輸入連接頭，1 個 AUX-IN 輸入連接頭 2 個 IEEE1394 連接頭（IS-12）背板輸出/輸入接頭 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭 1 組序列埠連接頭、1 組平行埠連接頭 1 組 VGA 連接頭 1 組 AUDIO 連接器（後置左聲道/右聲道、中央聲道/超低音、麥克風輸入接頭、Line-In 接頭、前置左聲道/右聲道） 2 組 USB 2.0 連接頭 2 組 USB 2.0 連接頭、1 組 RJ-45 網路連接埠其他 ATX 主機板規格（244mm x 234mm）硬體監控：包括風扇速度、電壓、CPU、系統溫度本手冊的規格與資訊若有變動，恕不另行通知。 IS-10 / IS-11 / IS-12 / IS-20

簡介 1-3 1-2. 主機板配置圖使用手冊

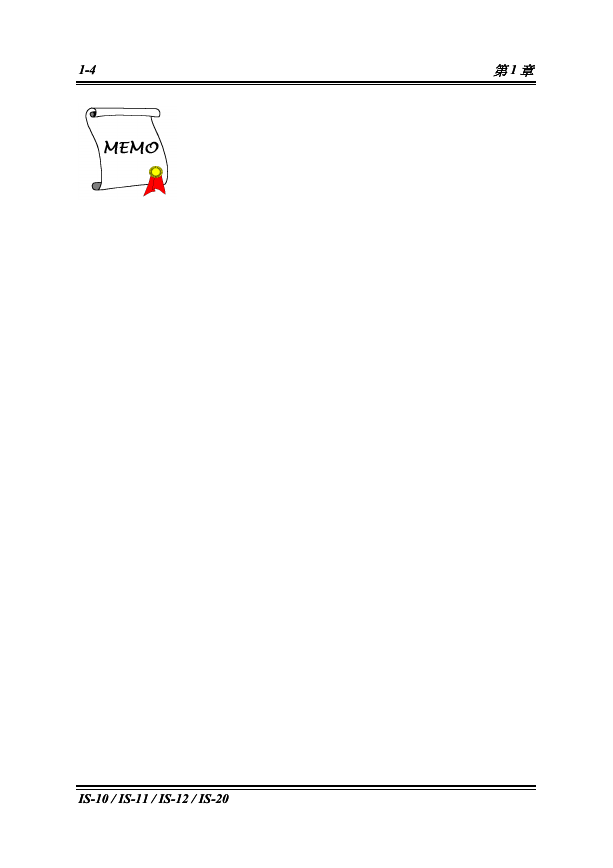

1-4 1-4 第 1 章第 1 章 IS-10 / IS-11 / IS-12 / IS-20 IS-10 / IS-11 / IS-12 / IS-20
