汽车电子培训软件 STATEFLOW

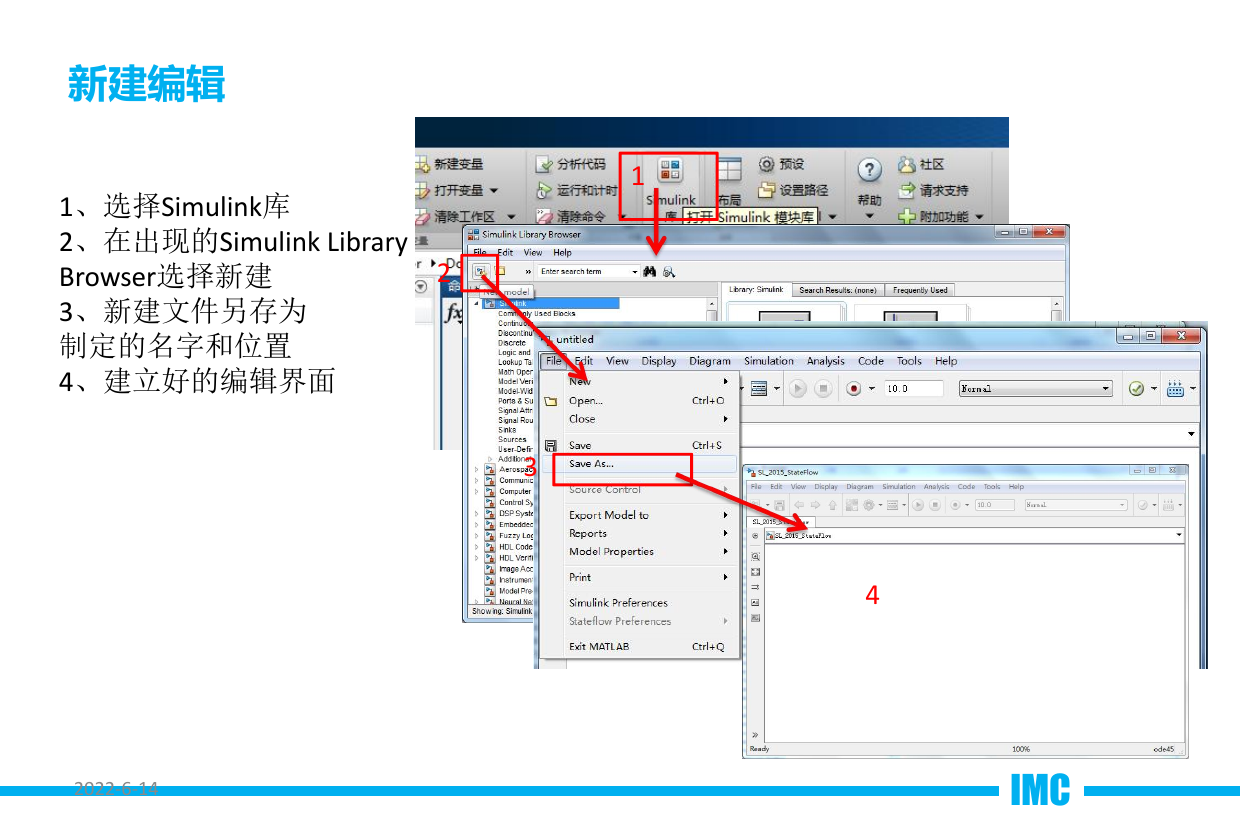

新建编辑 1、选择Simulink库 2、在出现的Simulink Library Browser选择新建 3、新建文件另存为制定的名字和位置 4、建立好的编辑界面 2 1 3 2022-6-14 4 IMC

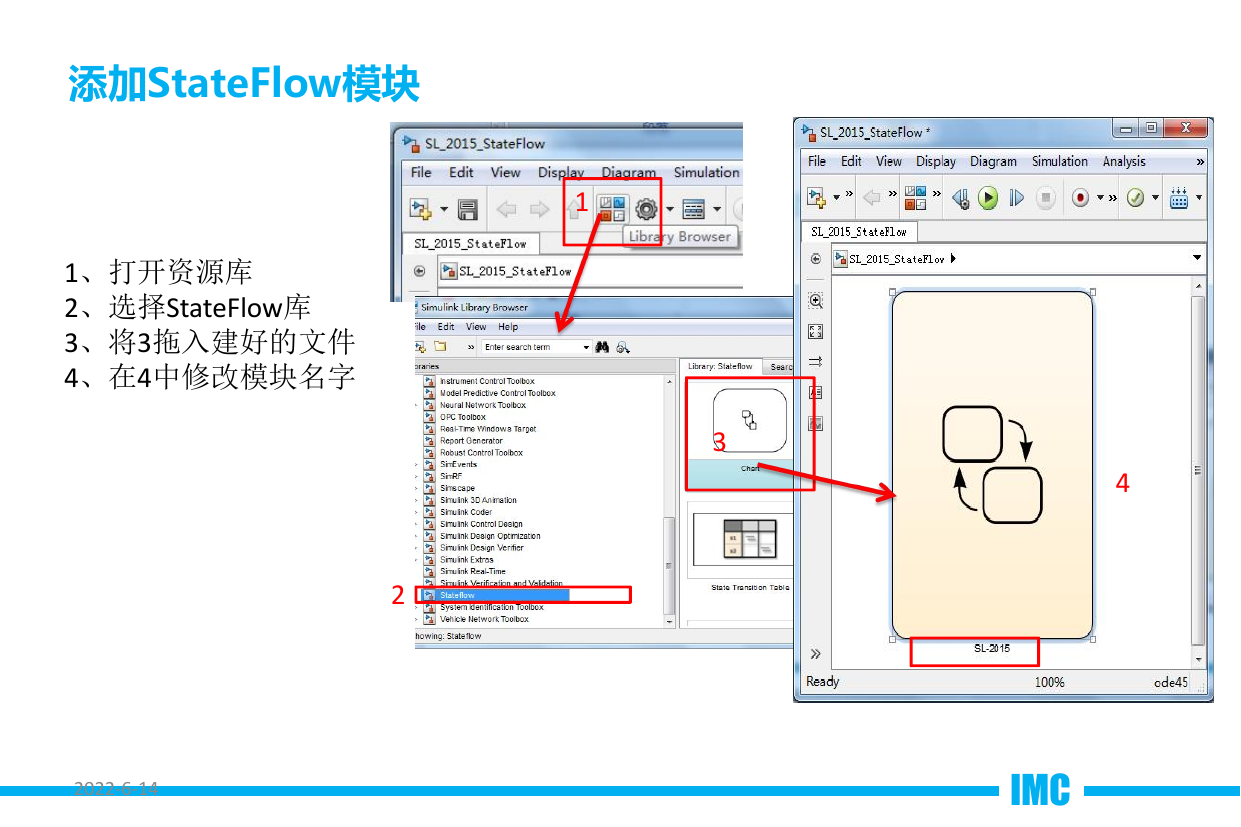

添加StateFlow模块 1、打开资源库 2、选择StateFlow库 3、将3拖入建好的文件 4、在4中修改模块名字 1 3 4 2 2022-6-14 IMC

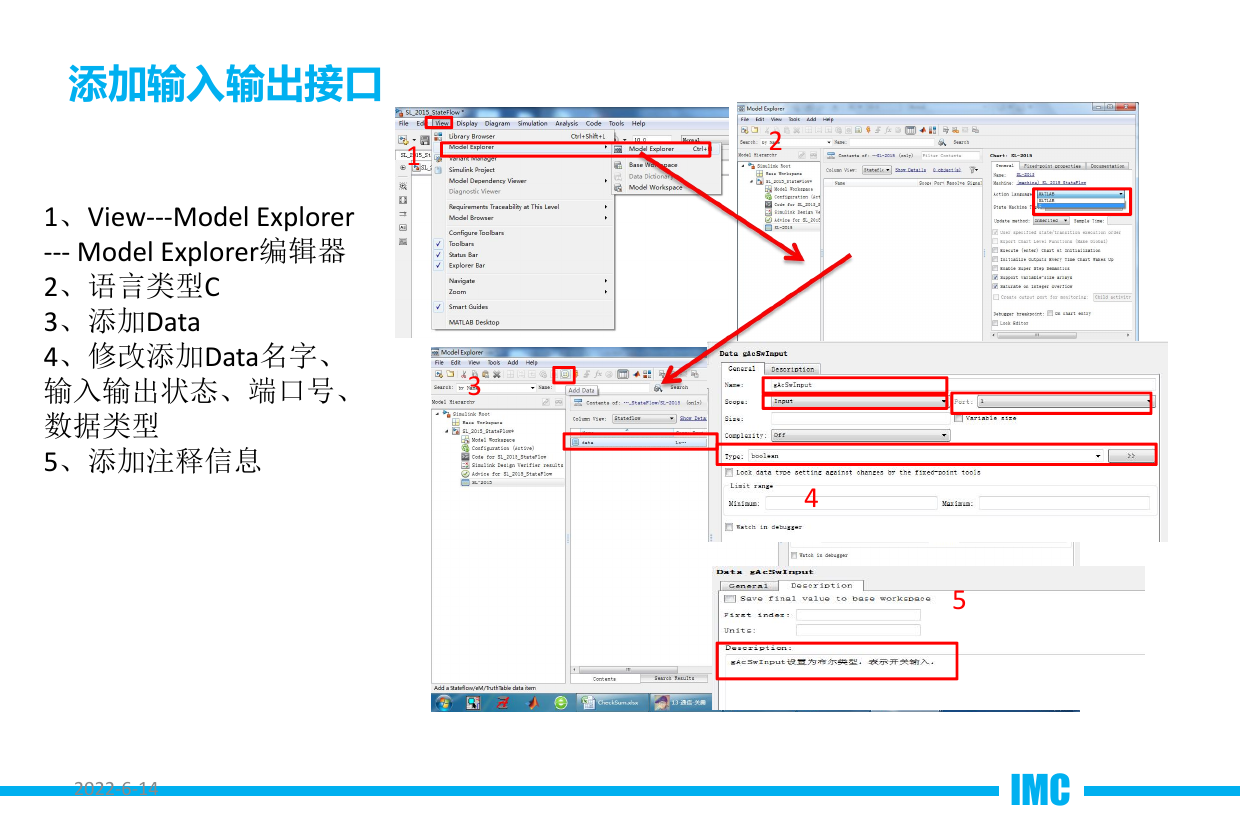

添加输入输出接口 1、View---Model Explorer --- Model Explorer编辑器 2、语言类型C 3、添加Data 4、修改添加Data名字、输入输出状态、端口号、数据类型 5、添加注释信息 1 3 2022-6-14 2 4 5 IMC

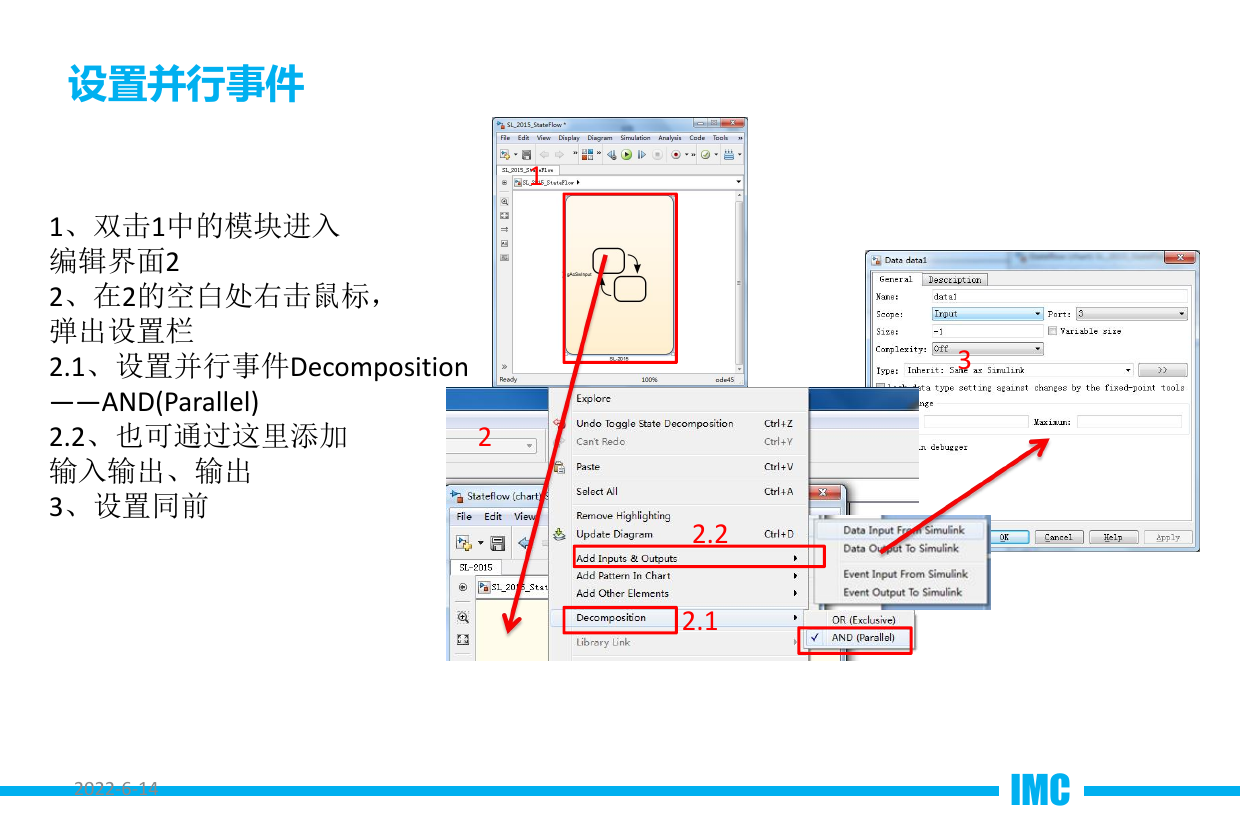

设置并行事件 1 1、双击1中的模块进入编辑界面2 2、在2的空白处右击鼠标，弹出设置栏 2.1、设置并行事件Decomposition ——AND(Parallel) 2.2、也可通过这里添加输入输出、输出 3、设置同前 2 2022-6-14 2.2 2.1 3 IMC

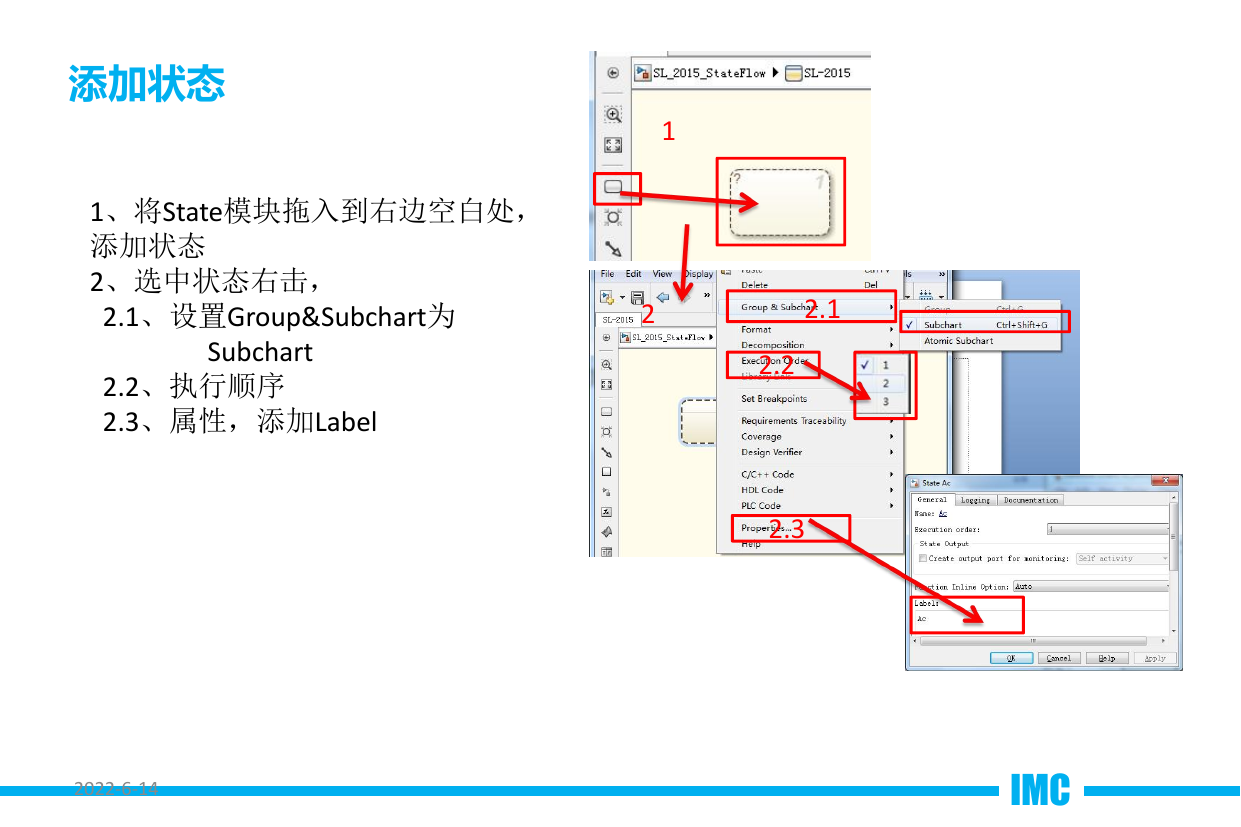

添加状态 1、将State模块拖入到右边空白处，添加状态 2、选中状态右击， 2.1、设置Group&Subchart为 Subchart 2.2、执行顺序 2.3、属性，添加Label 1 2 2.1 2.2 2.3 2022-6-14 IMC

添加对应文件 1、在同一目录下建立文件夹，存放调用的.h与.c文件 1 2、每个功能包含1个.c文件和1个.h文件，其中.h文件定义函数文件名、宏定义、配置文件 .c文件定义函数实现，且.c文件要包含.h文件名 3、也可在多建立1个.h文件放置配置文件 2 2.1 2.3 2.2 2022-6-14 IMC

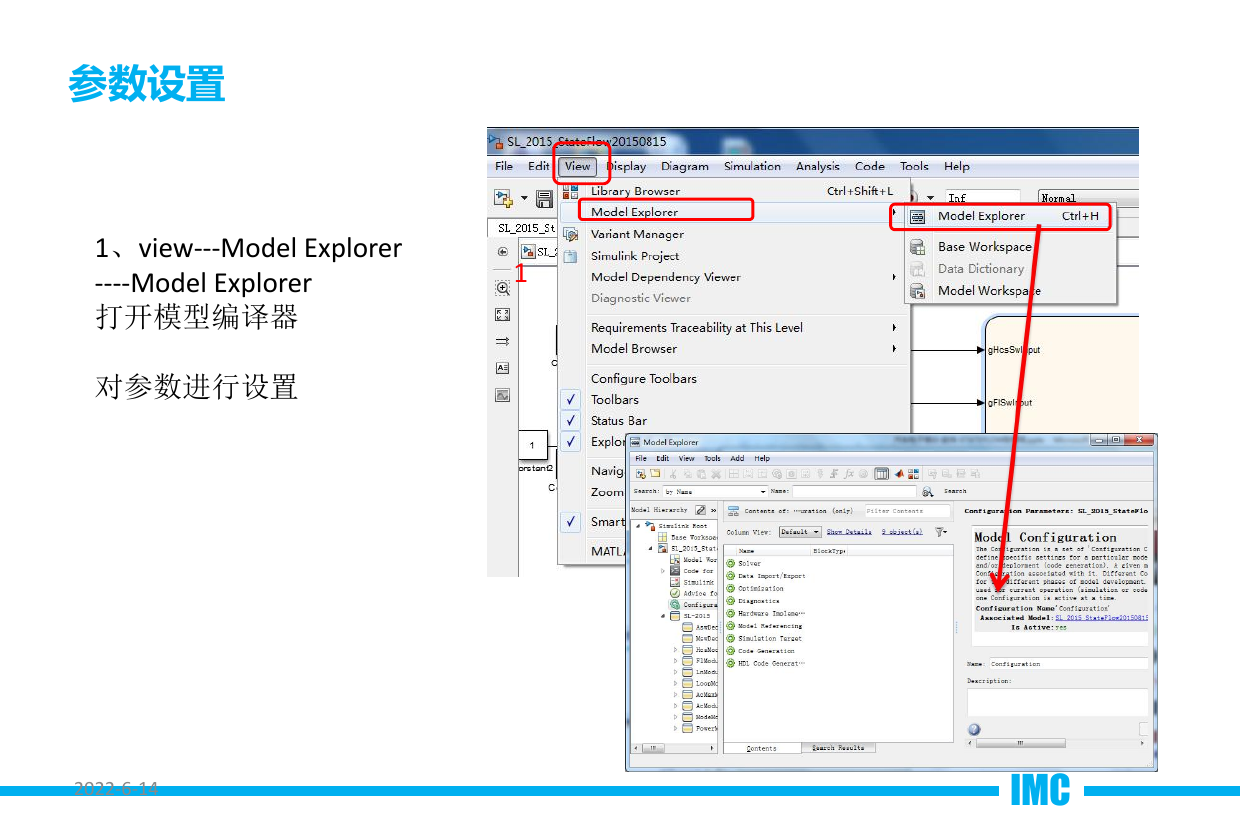

参数设置 1、view---Model Explorer ----Model Explorer 打开模型编译器 1 对参数进行设置 2022-6-14 IMC
