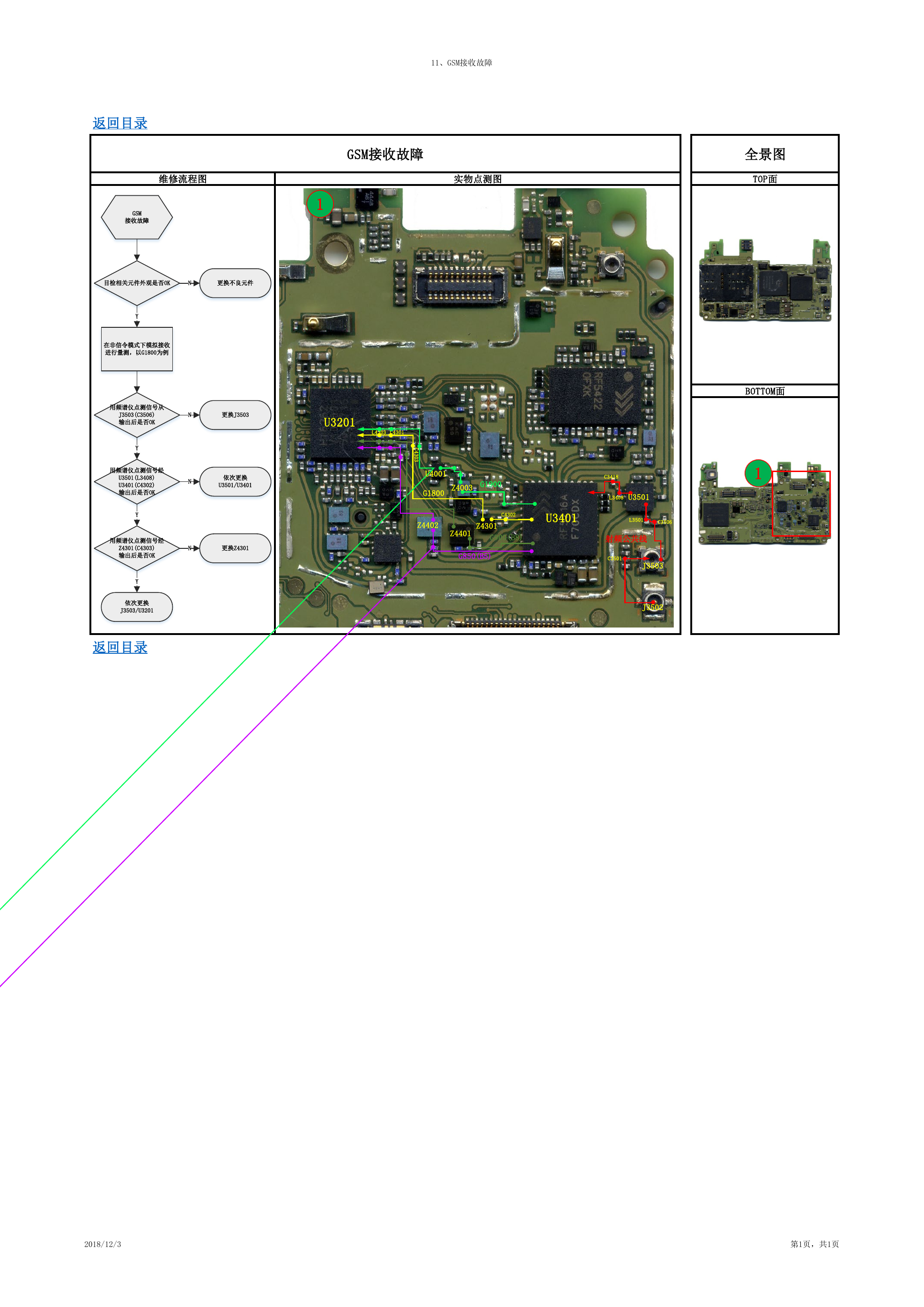

11、GSM接收故障 返回目录 GSM 接收故障 维修流程图 实物点测图 GSM接收故障 1 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以G1800为例 用频谱仪点测信号从 J3503(C3506) 输出后是否OK Y 用频谱仪点测信号经 U3501(L3408) U3401(C4302) 输出后是否OK Y 用频谱仪点测信号经 Z4301(C4303) 输出后是否OK Y 依次更换 J3503/U3201 返回目录 N N N 更换J3503 依次更换 U3501/U3401 更换Z4301 U3201 L4303 C4301 C 4 3 0 3 U4001 G1800 Z4003 G1900 Z4402 Z4401 C4302 Z4301 G900(B8) G850(B5) C3418 L3408 U3501 U3401 L3501 C3506 射频公共线 C3501 J3503 J3502 全景图 TOP面 BOTTOM面 1 2018/12/3 第1页，共1页
