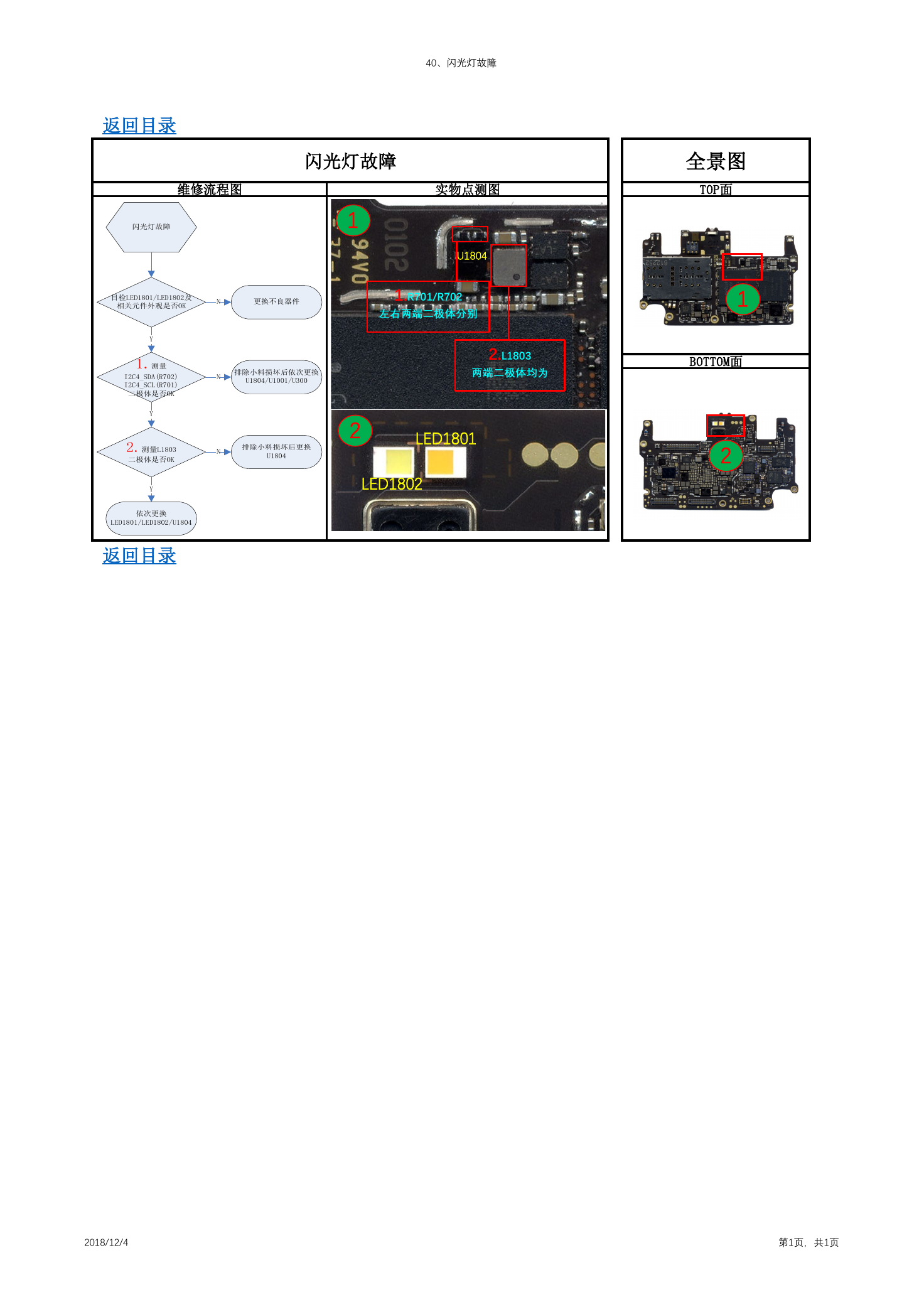

40、闪光灯故障 返回目录 闪光灯故障 维修流程图 实物点测图 闪光灯故障 1 U1804 1.R701/R702 左右两端二极体分别 2.L1803 两端二极体均为 2 LED1801 LED1802 目检LED1801/LED1802及 相关元件外观是否OK N 更换不良器件 N N 排除小料损坏后依次更换 U1804/U1001/U300 排除小料损坏后更换 U1804 Y 1.测量 I2C4_SDA(R702) I2C4_SCL(R701) 二极体是否OK Y 2.测量L1803 二极体是否OK Y 依次更换 LED1801/LED1802/U1804 返回目录 全景图 TOP面 1 BOTTOM面 2 2018/12/4 第1页，共1页
