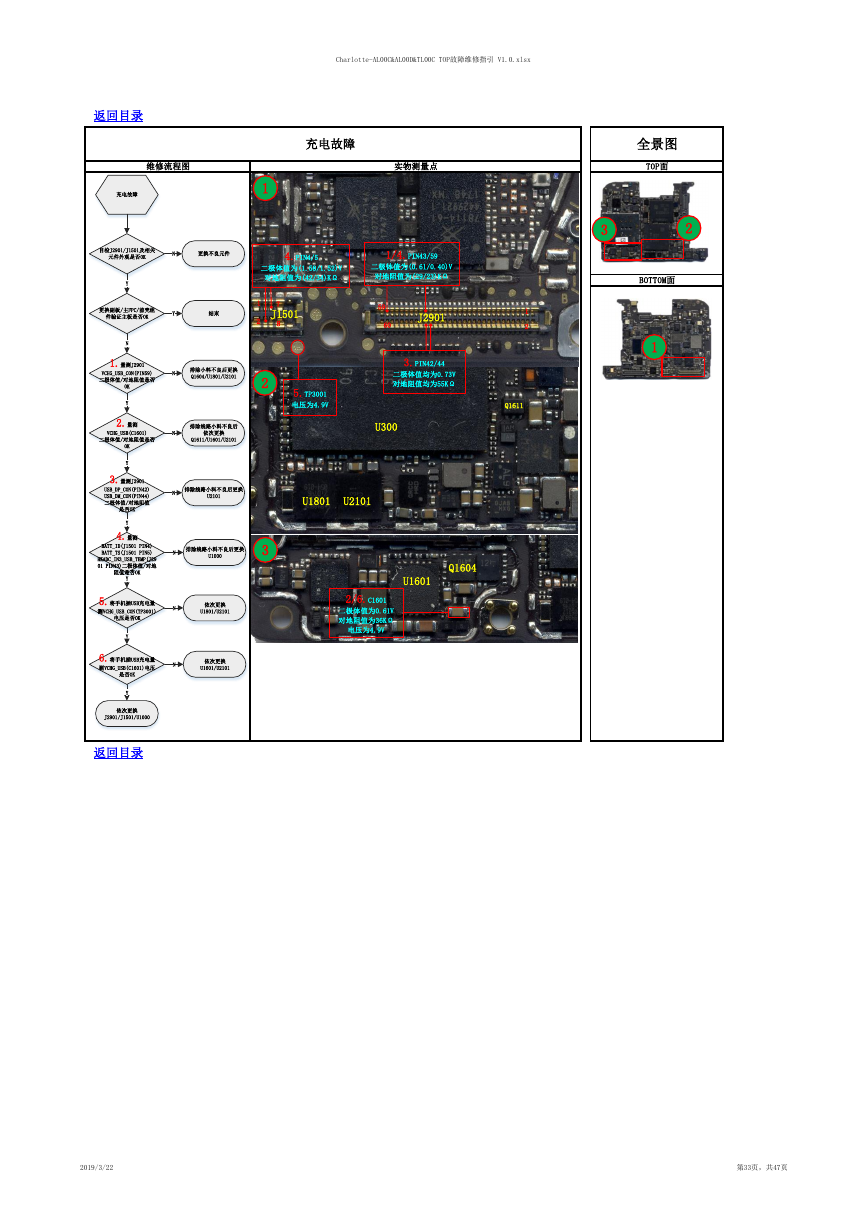

Charlotte-AL00C&AL00D&TL00C TOP故障维修指引 V1.0.xlsx 返回目录 维修流程图 实物测量点 充电故障 1 4.PIN4/5 二极体值为(1.58/1.52)V 对地阻值为(42/34)KΩ 1/4.PIN43/59 二极体值为(0.61/0.40)V 对地阻值为(29/23)KΩ 1 2 7 J1501 8 59 60 J2901 1 2 全景图 TOP面 3 2 BOTTOM面 1 Q1611 5.TP3001 电压为4.9V 3.PIN42/44 二极体值均为0.73V 对地阻值均为55KΩ U300 U1801 U2101 2 3 Q1604 U1601 2/6.C1601 二极体值为0.61V 对地阻值为36KΩ 电压为4.9V 返回目录 2019/3/22 第33页，共47页 充电故障目检J2901/J1501及相关元件外观是否OK更换不良元件NY更换副板/主FPC/前壳组件验证主板是否OK结束YN1.量测J2901VCHG_USB_CON(PIN59)二极体值/对地阻值是否OK排除小料不良后更换Q1604/U1801/U2101N2.量测VCHG_USB(C1601)二极体值/对地阻值是否OK排除线路小料不良后依次更换Q1611/U1601/U2101YNY排除线路小料不良后更换U2101YN依次更换U1801/U2101NY依次更换J2901/J1501/U1000NY3.量测J2901USB_DP_CON(PIN42)USB_DM_CON(PIN44)二极体值/对地阻值是否OK5.将手机插USB充电量测VCHG_USB_CON(TP3001)电压是否OK4.量测BATT_ID(J1501 PIN4)BATT_TS(J1501 PIN5)HKADC_IN3_USB_TEMP(J2901 PIN43)二极体值/对地阻值是否OK6.将手机插USB充电量测VCHG_USB(C1601)电压是否OK依次更换U1601/U2101YN排除线路小料不良后更换U1000
