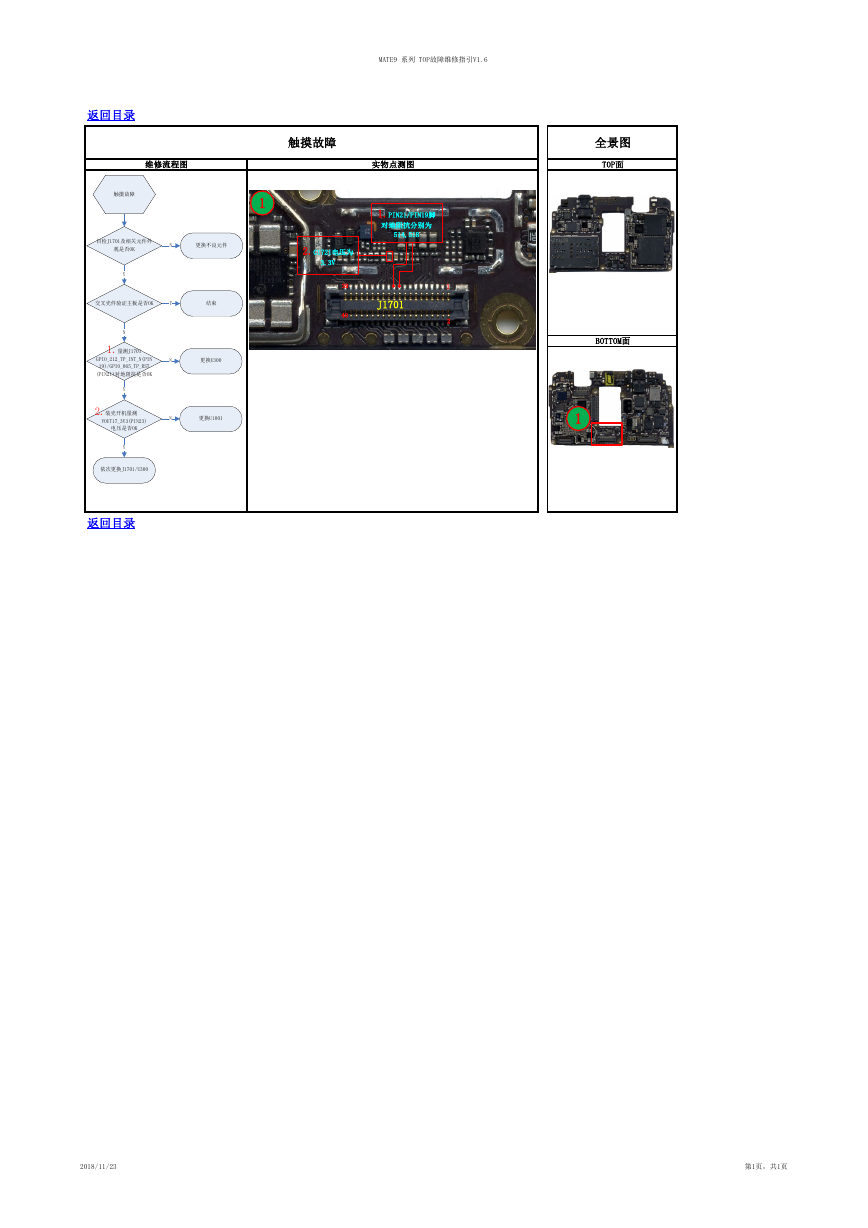

MATE9 系列 TOP故障维修指引V1.6 返回目录 维修流程图 实物点测图 触摸故障 全景图 TOP面 触摸故障 1 目检J1701及相关元件外 观是否OK N 更换不良元件 Y 交叉壳件验证主板是否OK Y 结束 1.PIN21/PIN19脚 对地阻抗分别为 514,518 2.C1721电压为 3.3V 39 40 J1701 1 2 N N 更换U300 更换U1001 N 1.量测J1701 GPIO_212_TP_INT_N(PIN 19)/GPIO_065_TP_RST (PIN21)对地阻抗是否OK Y 2.装壳开机量测 VOUT17_3V3(PIN23) 电压是否OK Y 依次更换J1701/U300 返回目录 BOTTOM面 1 2018/11/23 第1页，共1页
