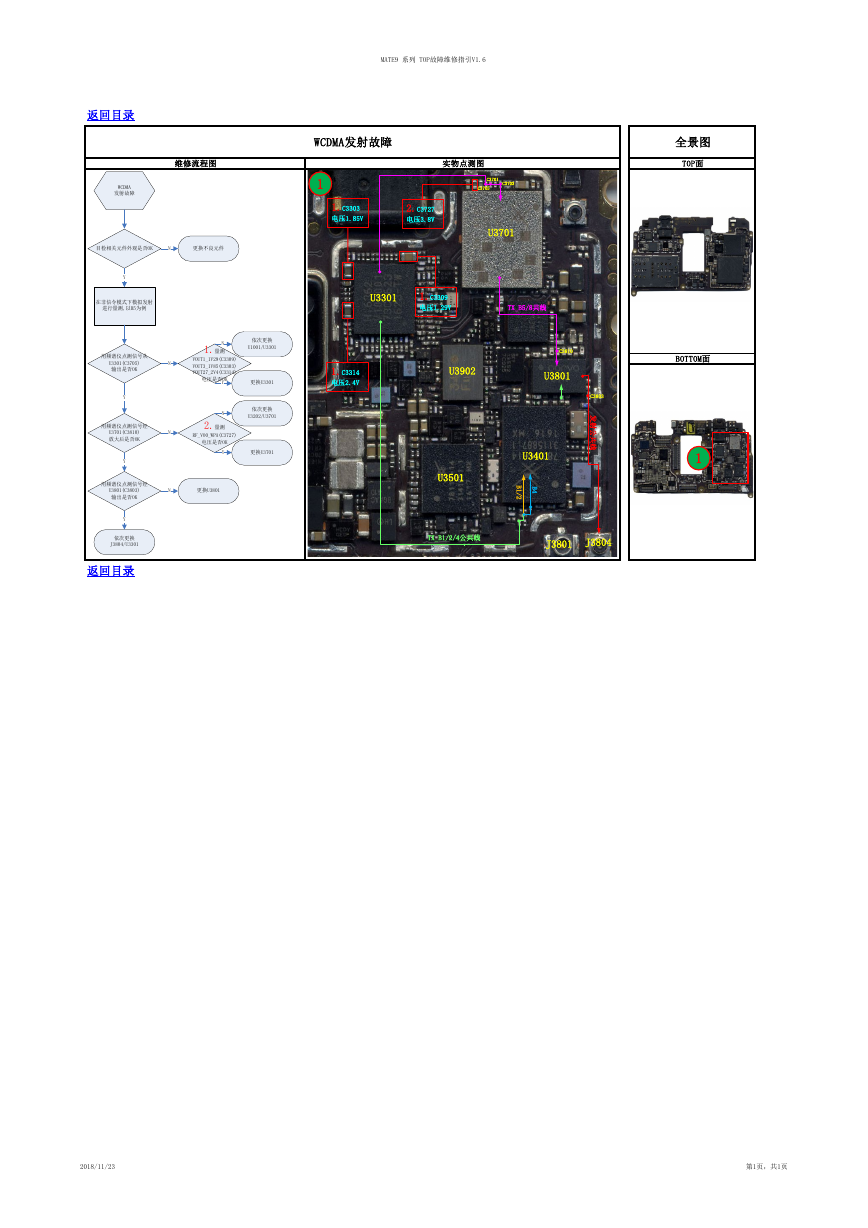

MATE9 系列 TOP故障维修指引V1.6 WCDMA发射故障 1 1.C3303 电压1.85V 2.C3727 电压3.8V 实物点测图 C3701 C3703 C3705 U3701 U3301 1.C3309 电压1.29V TX_B5/8共线 1.C3314 电压2.4V U3902 C3810 U3801 C3803 发 射 公 共 线 U3501 U3401 B 1 / 2 B 4 TX_B1/2/4公共线 J3801 J3804 全景图 TOP面 BOTTOM面 1 返回目录 维修流程图 WCDMA 发射故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 进行量测,以B5为例 用频谱仪点测信号从 U3301(C3705) 输出是否OK Y 用频谱仪点测信号经 U3701(C3810) 放大后是否OK Y 用频谱仪点测信号经 U3801(C3803) 输出是否OK Y 依次更换 J3804/U3301 返回目录 依次更换 U1001/U3301 更换U3301 依次更换 U3202/U3701 N 1.量测 VOUT1_1V29(C3309) VOUT3_1V85(C3303) VOUT27_2V4(C3314) 电压是否OK Y N 2.量测 RF_VO0_WPA(C3727) 电压是否OK Y 更换U3701 更换U3801 N N N 2018/11/23 第1页，共1页
