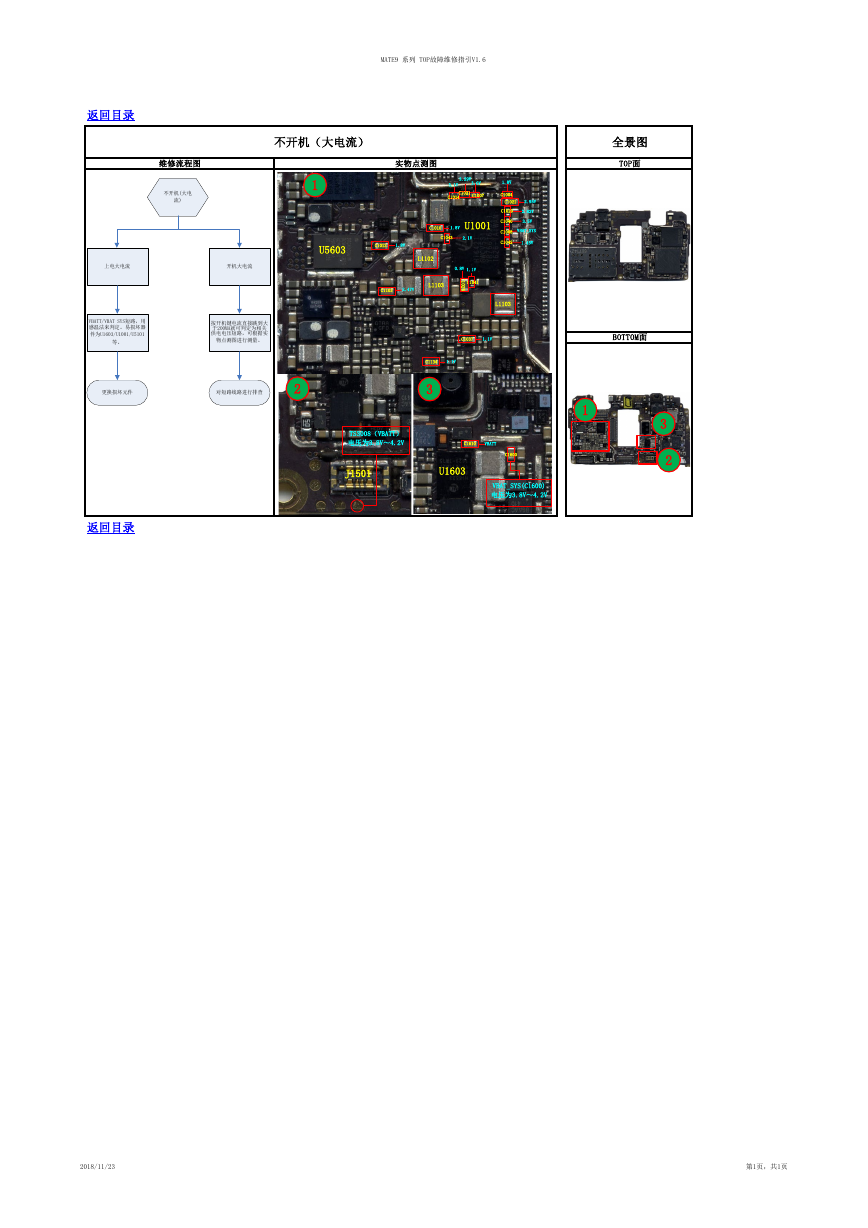

返回目录 维修流程图 不开机(大电 流) 不开机（大电流） 1 MATE9 系列 TOP故障维修指引V1.6 实物点测图 3.29V 3.0V 3.1V C1021 C1014 C1007 C1010 1.8V U1001 C1043 2.1V U5603 C1012 1.8V L1102 全景图 TOP面 1.8V C1004 C1022 2.95V C1020 2.82V C1040 3.5V C1008 VBAT_SYS C1042 1.45V 上电大电流 开机大电流 C1103 2.47V L1103 0.8V 1.1V C1041 C 1 0 2 5 L1103 VBATT/VBAT SYS短路，用 感温法来判定。易损坏器 件为U1603/U1001/U5101 等。 按开机键电流直接跳到大 于200MA就可判定为相关 供电电压短路，可根据实 物点测图进行测量。 C1037 1.1V BOTTOM面 更换损坏元件 对短路线路进行排查 2 返回目录 C1134 1.1V 3 C3615 TS3008（VBATT） 电压为3.8V～4.2V C1610 VBATT C1600 J1501 U1603 VBAT_SYS(C1600) 电压为3.8V～4.2V 1 3 2 2018/11/23 第1页，共1页
