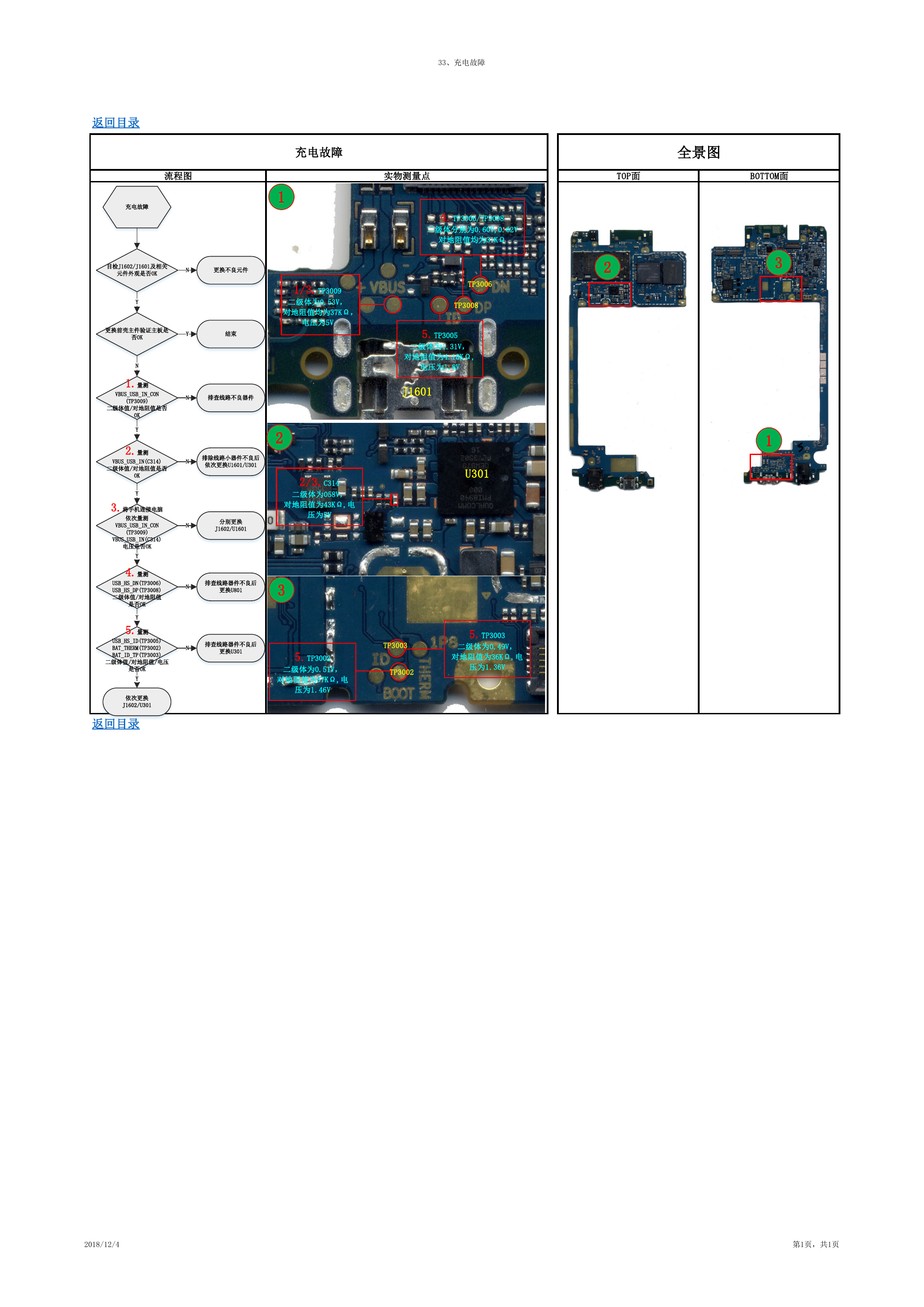

33、充电故障 返回目录 充电故障 全景图 流程图 实物测量点 TOP面 BOTTOM面 充电故障 1 4.TP3006/TP3008 二级体分别为0.60V,0.62V 对地阻值均为31KΩ 目检J1602/J1601及相关 元件外观是否OK N 更换不良元件 2 TP3006 TP3008 5.TP3005 二级体为1.31V， 对地阻值为4.18KΩ, 电压为1.8V J1601 U301 3 1 1/3.TP3009 二级体为0.53V， 对地阻值均为37KΩ， 电压为5V Y 结束 N 排查线路不良器件 2 排除线路小器件不良后 依次更换U1601/U301 2/3.C314 二级体为058V， 对地阻值为43KΩ,电 压为5V 分别更换 J1602/U1601 排查线路器件不良后 更换U801 3 Y 更换前壳主件验证主板是 否OK N 1.量测 VBUS_USB_IN_CON (TP3009) 二级体值/对地阻值是否 OK Y 2.量测 VBUS_USB_IN(C314) 二级体值/对地阻值是否 OK Y 3.将手机连接电脑 依次量测 VBUS_USB_IN_CON (TP3009) VBUS_USB_IN(C314) 电压是否OK Y 4.量测 USB_HS_DN(TP3006) USB_HS_DP(TP3008) 二级体值/对地阻值 是否OK Y 5.量测 USB_HS_ID(TP3005) BAT_THERM(TP3002) BAT_ID_TP(TP3003) 二级体值/对地阻值/电压 是否OK Y 依次更换 J1602/U301 返回目录 N N N N 排查线路器件不良后 更换U301 5.TP3002 二级体为0.51V， 对地阻值为37KΩ,电 压为1.46V TP3003 TP3002 5.TP3003 二级体为0.49V， 对地阻值为36KΩ,电 压为1.36V 2018/12/4 第1页，共1页
