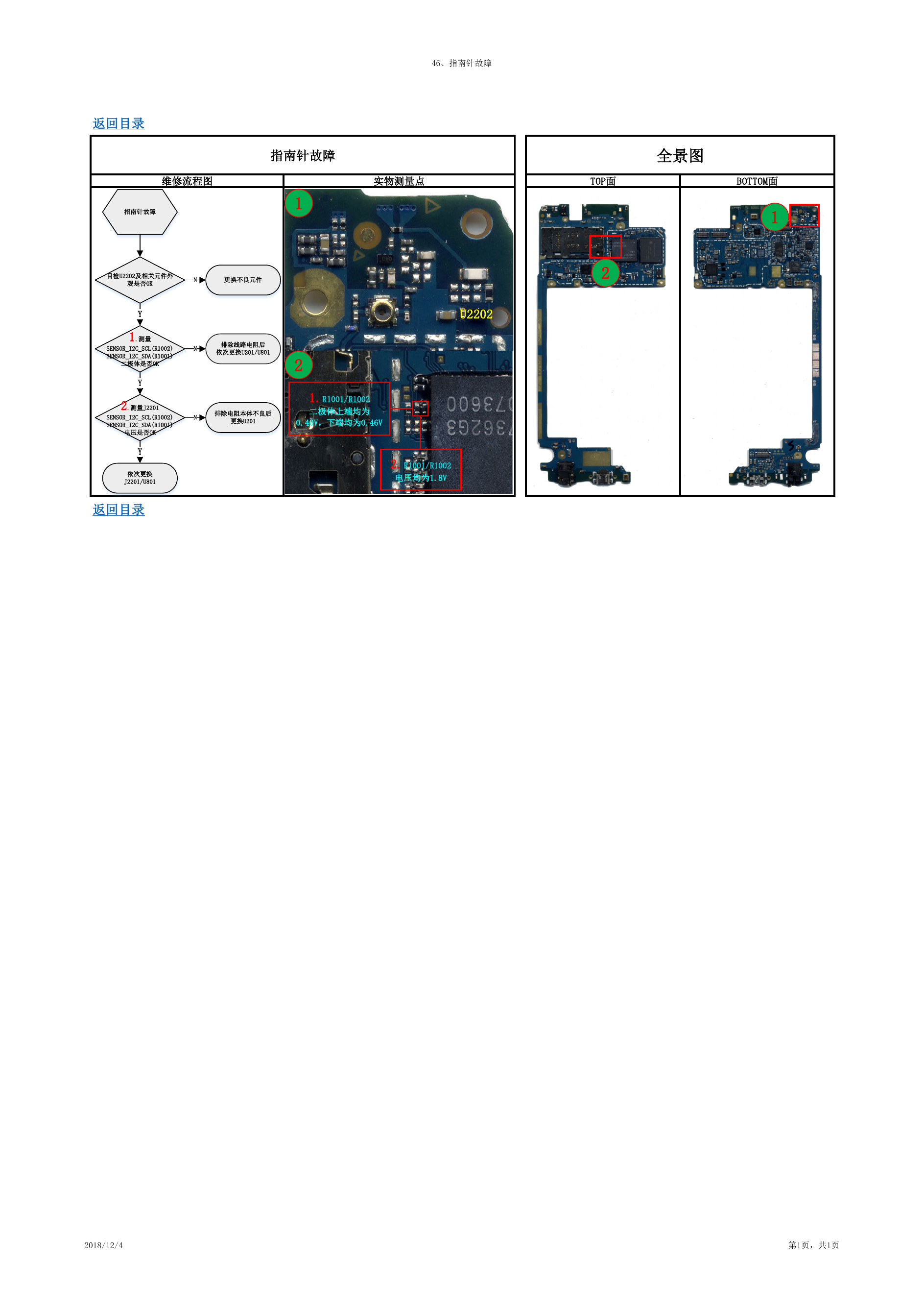

46、指南针故障 指南针故障 全景图 维修流程图 实物测量点 TOP面 BOTTOM面 目检U2202及相关元件外 观是否OK N 更换不良元件 排除线路电阻后 依次更换U201/U801 1 2 1 2 U2202 返回目录 指南针故障 Y 1.测量 SENSOR_I2C_SCL(R1002) SENSOR_I2C_SDA(R1001) 二极体是否OK Y 2.测量J2201 SENSOR_I2C_SCL(R1002) SENSOR_I2C_SDA(R1001) 电压是否OK Y 依次更换 J2201/U801 N N 返回目录 排除电阻本体不良后 更换U201 1.R1001/R1002 二极体上端均为 0.40V，下端均为0.46V 2.R1001/R1002 电压均为1.8V 2018/12/4 第1页，共1页
