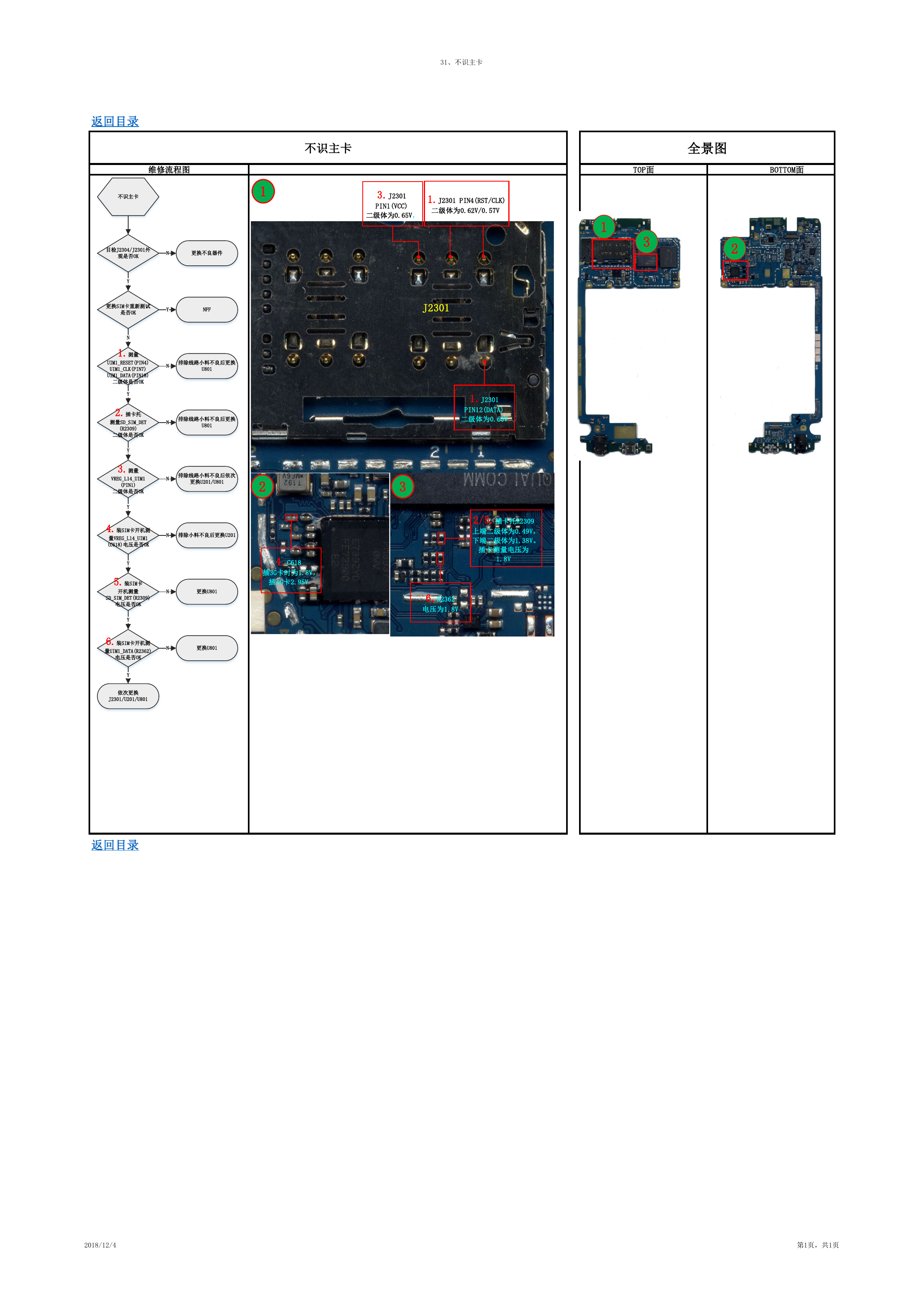

31、不识主卡 3.J2301 PIN1(VCC) 二级体为0.65V， 1.J2301 PIN4(RST/CLK) 二级体为0.62V/0.57V 返回目录 不识主卡 维修流程图 不识主卡 1 目检J2304/J2301外 观是否OK N 更换不良器件 全景图 TOP面 BOTTOM面 1 3 2 NFF J2301 排除线路小料不良后更换 U801 排除线路小料不良后更换 U801 排除线路小料不良后依次 更换U201/U801 2 3 1.J2301 PIN12(DATA) 二级体为0.63V 2/5.插卡托R2309 上端二级体为0.49V， 下端二极体为1.38V。 插卡测量电压为 1.8V 6.R2362 电压为1.8V Y N N Y 更换SIM卡重新测试 是否OK N 1.测量 UIM1_RESET(PIN4) UIM1_CLK(PIN7) UIM1_DATA(PIN18) 二级体是否OK Y 2.插卡托 测量SD_SIM_DET (R2309) 二级体是否OK Y 3.测量 VREG_L14_UIM1 N (PIN1) 二级体是否OK 4.C618 插3G卡时为1.8V， 插4G卡2.95V N 排除小料不良后更换U201 N N 更换U801 更换U801 Y 4.装SIM卡开机测 量VREG_L14_UIM1 (C618)电压是否OK Y 5.装SIM卡 开机测量 SD_SIM_DET(R2309) 电压是否OK Y 6.装SIM卡开机测 量UIM1_DATA(R2362) 电压是否OK Y 依次更换 J2301/U201/U801 返回目录 2018/12/4 第1页，共1页
