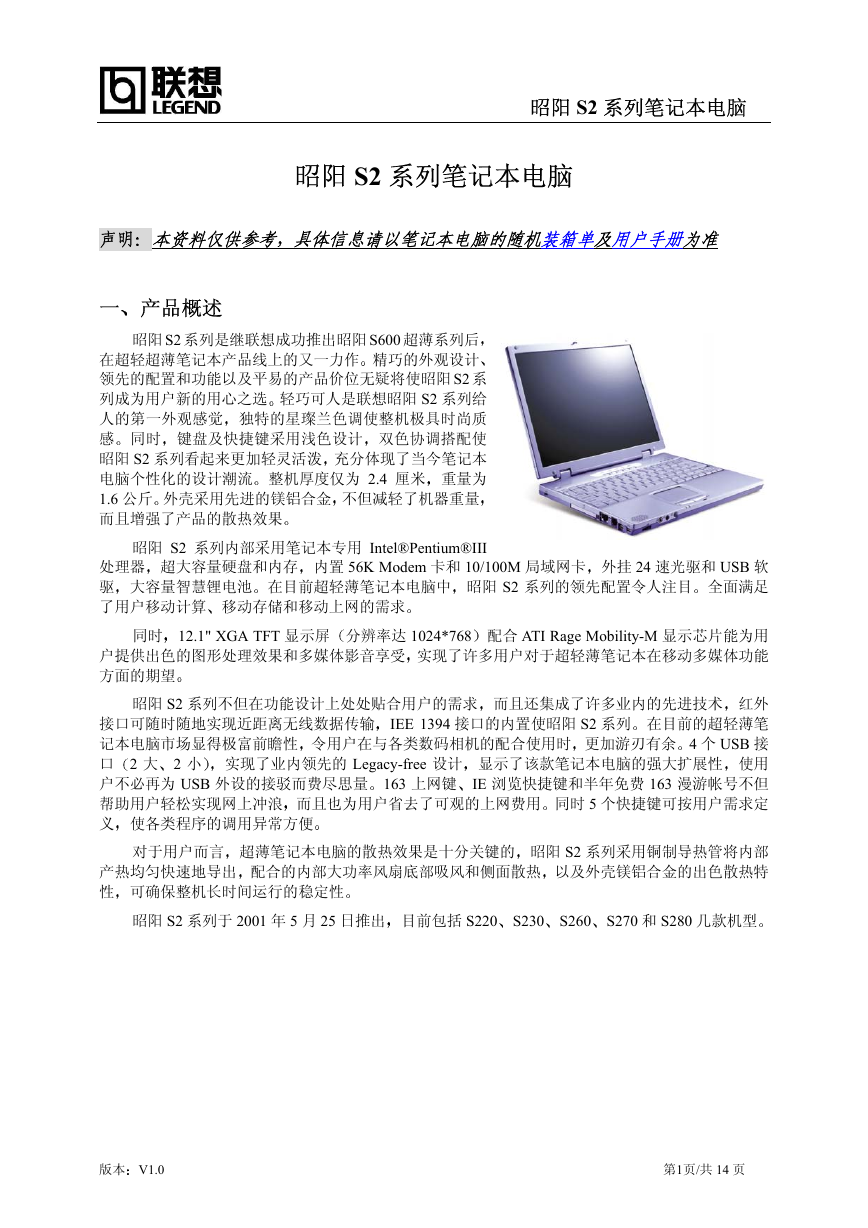

昭阳 S2 系列笔记本电脑昭阳 S2 系列笔记本电脑声明本资料仅供参考具体信息请以笔记本电脑的随机装箱单及用户手册为准一产品概述昭阳 S2 系列是继联想成功推出昭阳 S600 超薄系列后在超轻超薄笔记本产品线上的又一力作精巧的外观设计领先的配置和功能以及平易的产品价位无疑将使昭阳 S2 系列成为用户新的用心之选轻巧可人是联想昭阳 S2 系列给人的第一外观感觉独特的星璨兰色调使整机极具时尚质感同时键盘及快捷键采用浅色设计双色协调搭配使昭阳 S2 系列看起来更加轻灵活泼充分体现了当今笔记本电脑个性化的设计潮流整机厚度仅为 2.4 厘米重量为 1.6 公斤外壳采用先进的镁铝合金不但减轻了机器重量而且增强了产品的散热效果昭阳 S2 系列内部采用笔记本专用 Intel®Pentium®III 处理器超大容量硬盘和内存内置 56K Modem 卡和 10/100M 局域网卡外挂 24 速光驱和 USB 软驱大容量智慧锂电池在目前超轻薄笔记本电脑中昭阳 S2 系列的领先配置令人注目全面满足了用户移动计算移动存储和移动上网的需求同时 12.1" XGA TFT 显示屏分辨率达 1024*768 配合 ATI Rage Mobility-M 显示芯片能为用户提供出色的图形处理效果和多媒体影音享受实现了许多用户对于超轻薄笔记本在移动多媒体功能方面的期望昭阳 S2 系列不但在功能设计上处处贴合用户的需求而且还集成了许多业内的先进技术红外接口可随时随地实现近距离无线数据传输 IEE 1394 接口的内置使昭阳 S2 系列在目前的超轻薄笔记本电脑市场显得极富前瞻性令用户在与各类数码相机的配合使用时更加游刃有余 4 个 USB 接口 2 大 2 小实现了业内领先的 Legacy-free 设计显示了该款笔记本电脑的强大扩展性使用户不必再为 USB 外设的接驳而费尽思量 163 上网键 IE 浏览快捷键和半年免费 163 漫游帐号不但帮助用户轻松实现网上冲浪而且也为用户省去了可观的上网费用同时 5 个快捷键可按用户需求定义使各类程序的调用异常方便对于用户而言超薄笔记本电脑的散热效果是十分关键的昭阳 S2 系列采用铜制导热管将内部产热均匀快速地导出配合的内部大功率风扇底部吸风和侧面散热以及外壳镁铝合金的出色散热特性可确保整机长时间运行的稳定性昭阳 S2 系列于 2001 年 5 月 25 日推出目前包括 S220 S230 S260 S270 和 S280 几款机型版本 V1.0 第1页/共 14 页

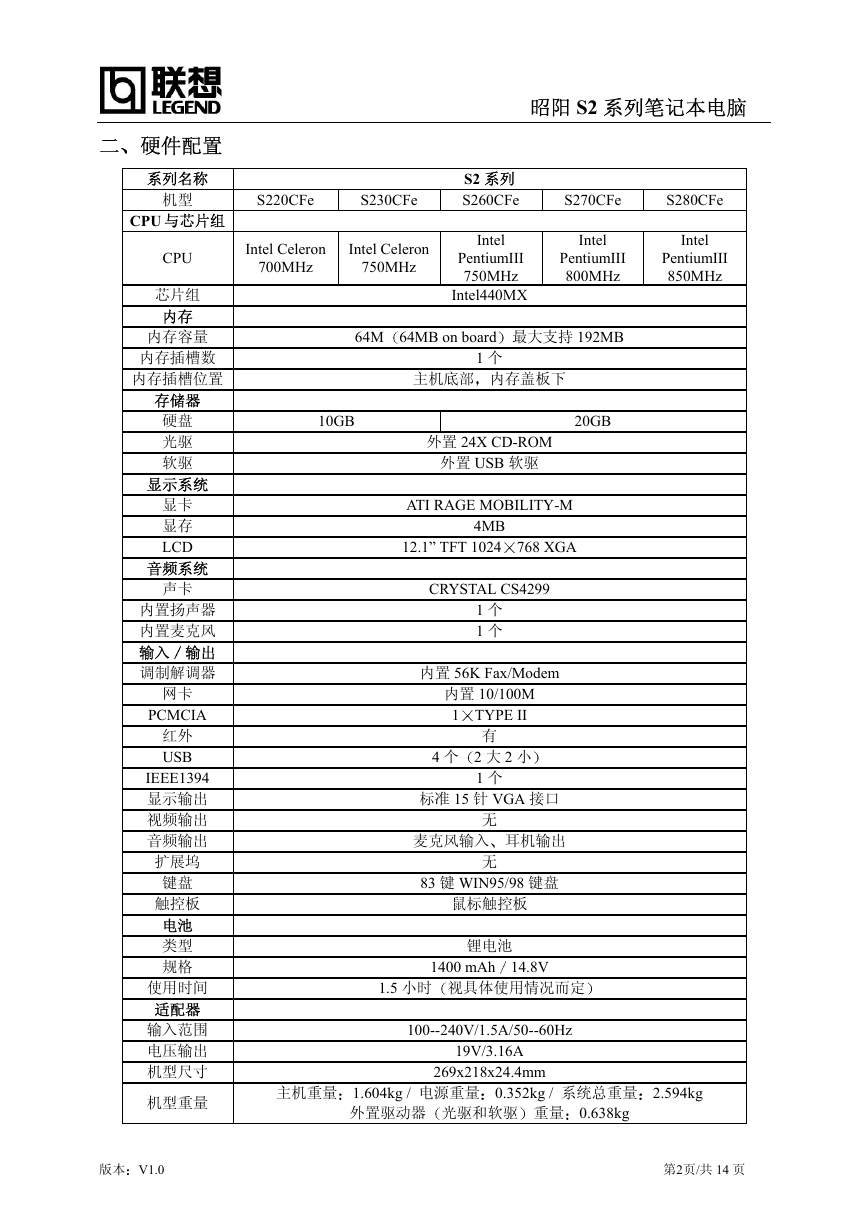

昭阳 S2 系列笔记本电脑二硬件配置系列名称机型 CPU 与芯片组 CPU 芯片组内存内存容量内存插槽数内存插槽位置存储器硬盘光驱软驱显示系统显卡显存 LCD 音频系统声卡内置扬声器内置麦克风输入输出调制解调器网卡 PCMCIA 红外 USB IEEE1394 显示输出视频输出音频输出扩展坞键盘触控板电池类型规格使用时间适配器输入范围电压输出机型尺寸机型重量 S220CFe S230CFe S2 系列 S260CFe Intel Celeron 700MHz Intel Celeron 750MHz Intel PentiumIII 750MHz Intel440MX S270CFe S280CFe Intel PentiumIII 800MHz Intel PentiumIII 850MHz 64M 64MB on board 最大支持 192MB 1 个主机底部内存盖板下 10GB 20GB 外置 24X CD-ROM 外置 USB 软驱 ATI RAGE MOBILITY-M 4MB 12.1” TFT 1024 768 XGA CRYSTAL CS4299 1 个 1 个内置 56K Fax/Modem 内置 10/100M 1 TYPE II 有 4 个 2 大 2 小 1 个标准 15 针 VGA 接口无麦克风输入耳机输出无 83 键 WIN95/98 键盘鼠标触控板锂电池 1400 mAh 14.8V 1.5 小时视具体使用情况而定 100--240V/1.5A/50--60Hz 19V/3.16A 269x218x24.4mm 主机重量 1.604kg / 电源重量 0.352kg / 系统总重量 2.594kg 外置驱动器光驱和软驱重量 0.638kg 版本 V1.0 第2页/共 14 页

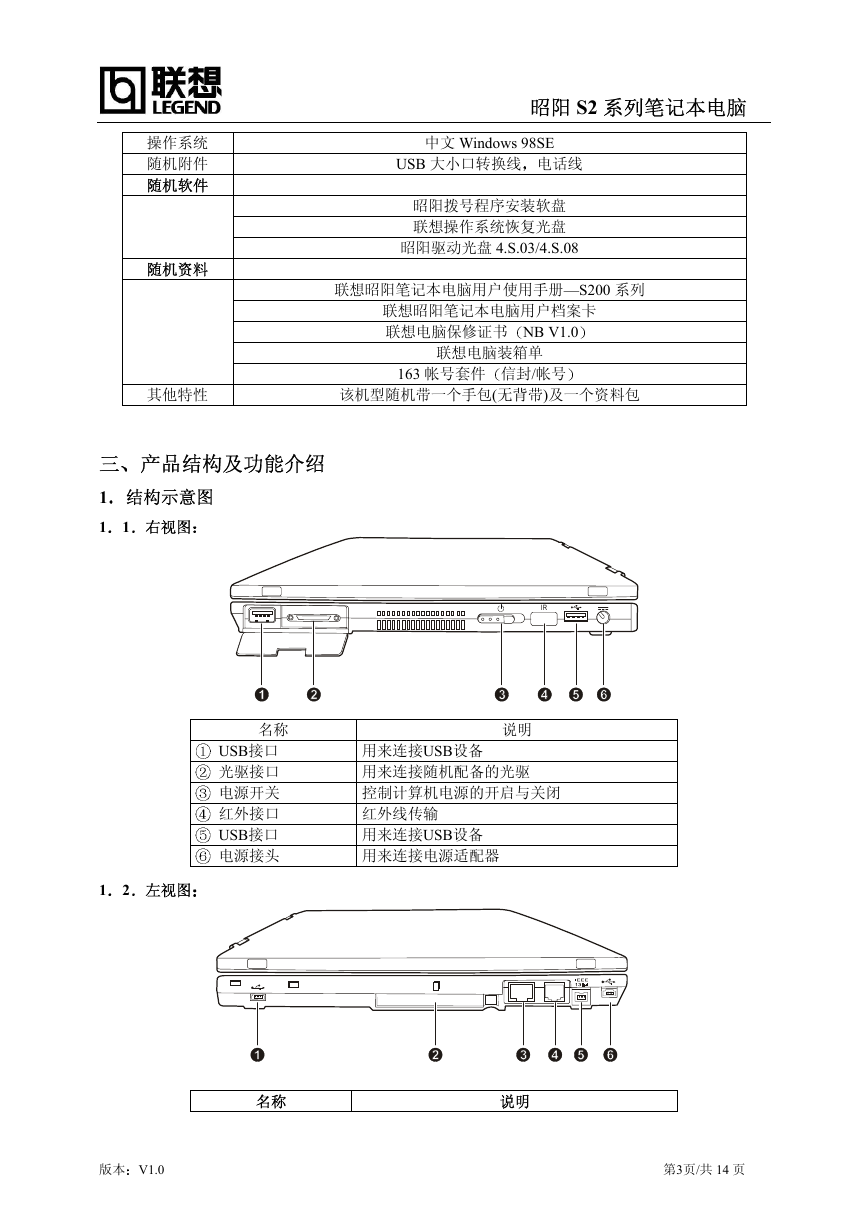

昭阳 S2 系列笔记本电脑中文 Windows 98SE USB 大小口转换线电话线昭阳拨号程序安装软盘联想操作系统恢复光盘昭阳驱动光盘 4.S.03/4.S.08 联想昭阳笔记本电脑用户使用手册—S200 系列联想昭阳笔记本电脑用户档案卡联想电脑保修证书 NB V1.0 联想电脑装箱单 163 帐号套件信封/帐号该机型随机带一个手包(无背带)及一个资料包操作系统随机附件随机软件随机资料其他特性三产品结构及功能介绍 1 结构示意图 1 1 右视图 IR 名称 USB接口光驱接口电源开关红外接口 USB接口电源接头说明用来连接USB设备用来连接随机配备的光驱控制计算机电源的开启与关闭红外线传输用来连接USB设备用来连接电源适配器 1 2 左视图名称说明版本 V1.0 第3页/共 14 页

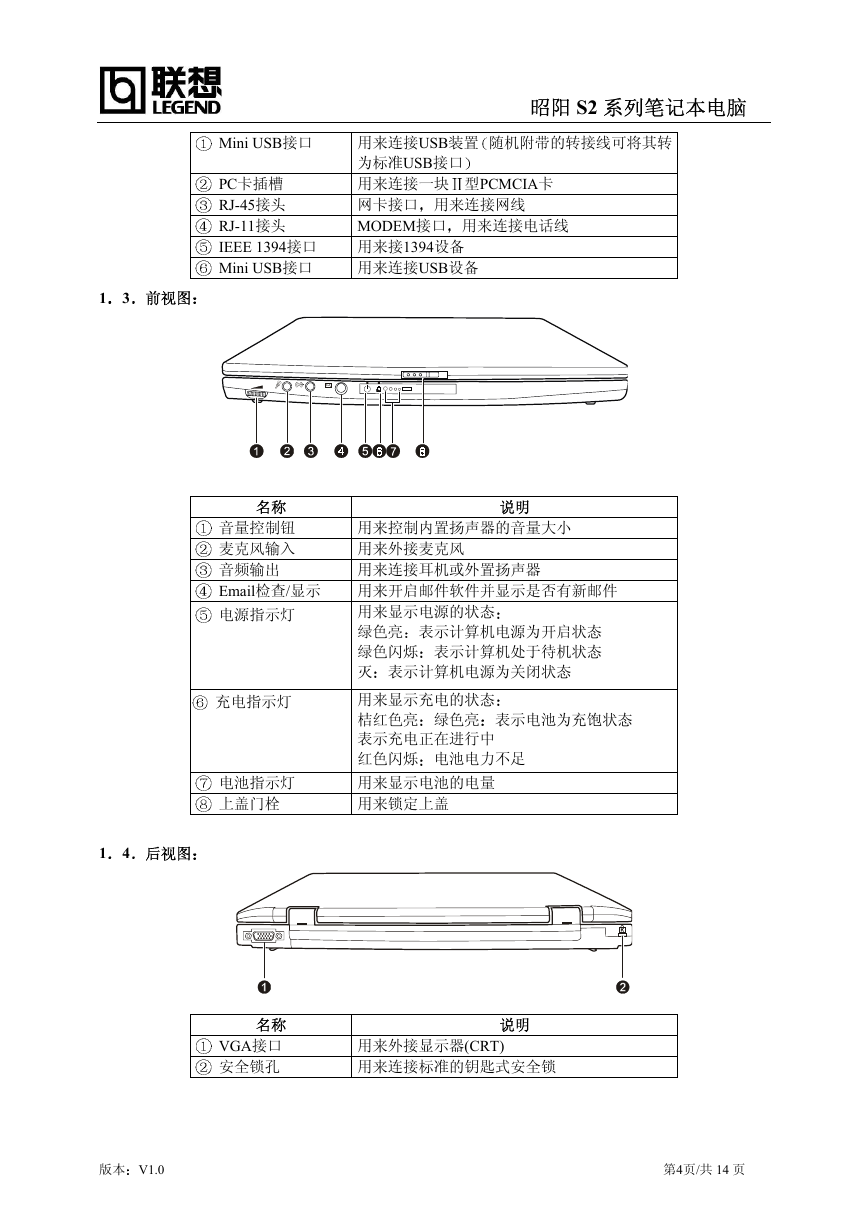

昭阳 S2 系列笔记本电脑 Mini USB接口用来连接USB装置随机附带的转接线可将其转为标准USB接口用来连接一块型PCMCIA卡网卡接口用来连接网线 MODEM接口用来连接电话线用来接1394设备用来连接USB设备 PC卡插槽 RJ-45接头 RJ-11接头 IEEE 1394接口 Mini USB接口 1 3 前视图名称音量控制钮麦克风输入音频输出 Email检查/显示电源指示灯充电指示灯电池指示灯上盖门栓 1 4 后视图说明用来控制内置扬声器的音量大小用来外接麦克风用来连接耳机或外置扬声器用来开启邮件软件并显示是否有新邮件用来显示电源的状态绿色亮表示计算机电源为开启状态绿色闪烁表示计算机处于待机状态灭表示计算机电源为关闭状态用来显示充电的状态桔红色亮绿色亮表示电池为充饱状态表示充电正在进行中红色闪烁电池电力不足用来显示电池的电量用来锁定上盖名称 VGA接口安全锁孔说明用来外接显示器(CRT) 用来连接标准的钥匙式安全锁版本 V1.0 第4页/共 14 页

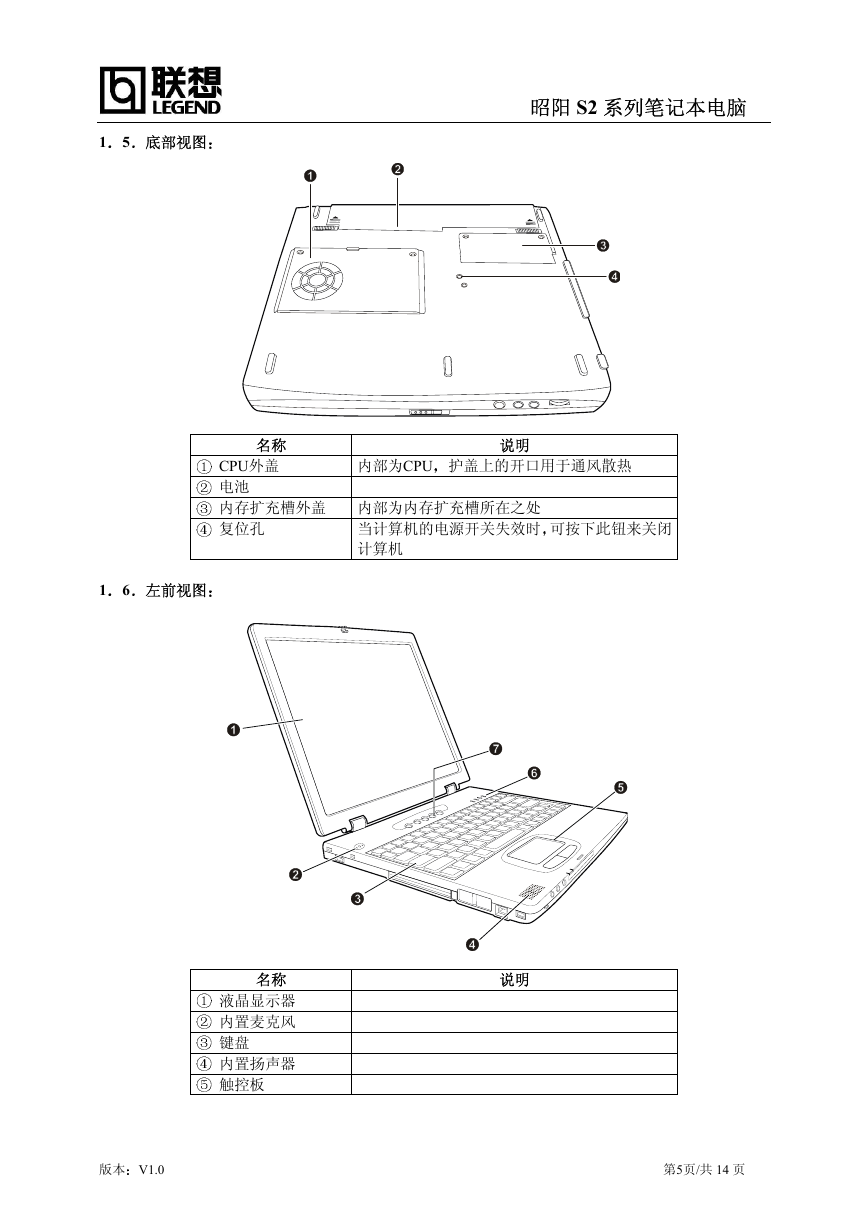

昭阳 S2 系列笔记本电脑 1 5 底部视图 1 名称 CPU外盖电池内存扩充槽外盖内部为内存扩充槽所在之处复位孔内部为CPU 护盖上的开口用于通风散热说明当计算机的电源开关失效时可按下此钮来关闭计算机 6 左前视图说明名称液晶显示器内置麦克风键盘内置扬声器触控板版本 V1.0 第5页/共 14 页

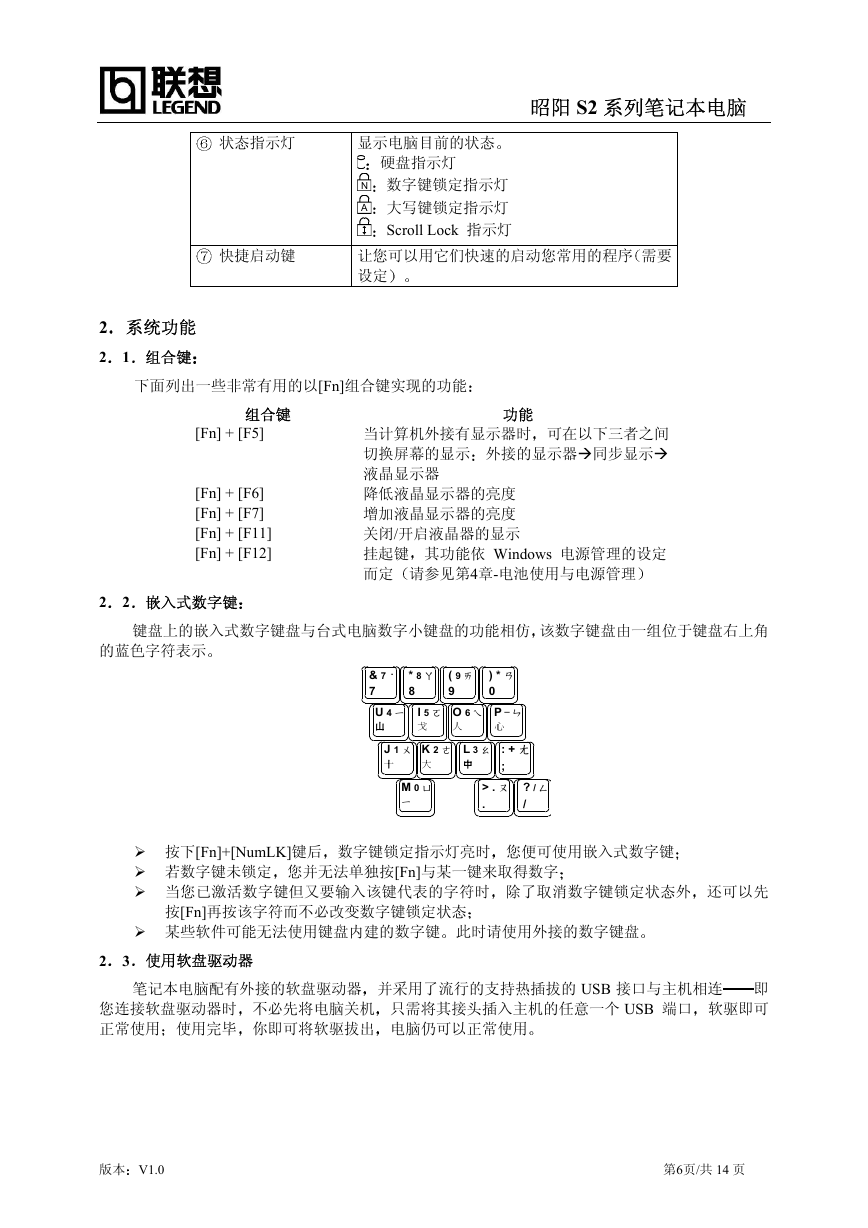

昭阳 S2 系列笔记本电脑状态指示灯显示电脑目前的状态硬盘指示灯 N 数字键锁定指示灯 A 大写键锁定指示灯 Scroll Lock 指示灯快捷启动键让您可以用它们快速的启动您常用的程序需要设定 2 系统功能 1 组合键 2 下面列出一些非常有用的以[Fn]组合键实现的功能组合键 [Fn] + [F5] [Fn] + [F6] [Fn] + [F7] [Fn] + [F11] [Fn] + [F12] 功能当计算机外接有显示器时可在以下三者之间切换屏幕的显示外接的显示器同步显示液晶显示器降低液晶显示器的亮度增加液晶显示器的亮度关闭/开启液晶器的显示挂起键其功能依 Windows 电源管理的设定而定请参见第4章-电池使用与电源管理 2 2 嵌入式数字键键盘上的嵌入式数字键盘与台式电脑数字小键盘的功能相仿该数字键盘由一组位于键盘右上角的蓝色字符表示 * 8 7 . & 7 U 4 ㄧ山 9 ㄞ 8 ㄚ ( 9 O 6 ㄟ人 I 5 ㄛ戈ㄢ ) * 0 P ㄣ心 J 1 ㄨ十 K 2 ㄜ大 L 3 ㄠ中ㄤ : + ; M 0 ㄩㄧㄡ > . . / ㄥ ? / 按下[Fn]+[NumLK]键后数字键锁定指示灯亮时您便可使用嵌入式数字键若数字键未锁定您并无法单独按[Fn]与某一键来取得数字当您已激活数字键但又要输入该键代表的字符时除了取消数字键锁定状态外还可以先按[Fn]再按该字符而不必改变数字键锁定状态某些软件可能无法使用键盘内建的数字键此时请使用外接的数字键盘 2 3 使用软盘驱动器笔记本电脑配有外接的软盘驱动器并采用了流行的支持热插拔的 USB 接口与主机相连即您连接软盘驱动器时不必先将电脑关机只需将其接头插入主机的任意一个 USB 端口软驱即可正常使用使用完毕你即可将软驱拔出电脑仍可以正常使用版本 V1.0 第6页/共 14 页

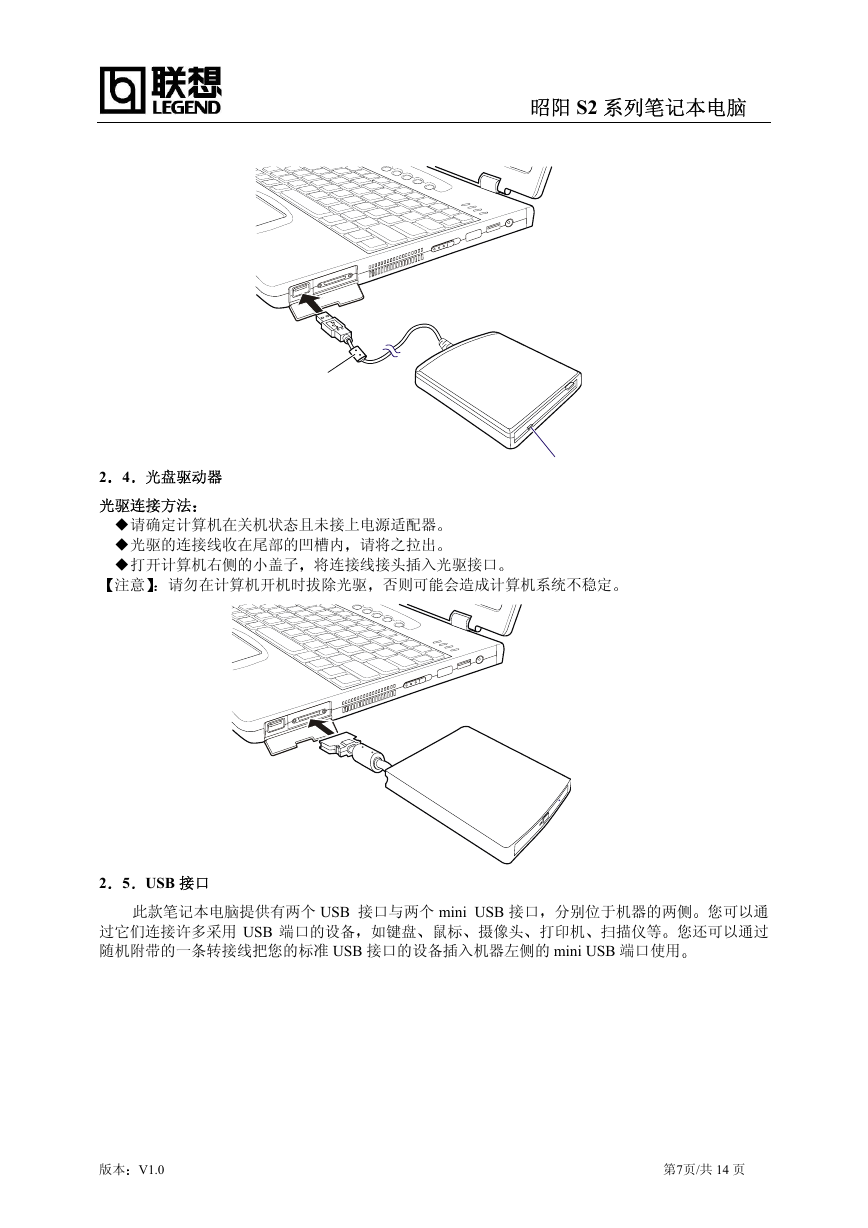

昭阳 S2 系列笔记本电脑 4 光盘驱动器 2 光驱连接方法请确定计算机在关机状态且未接上电源适配器光驱的连接线收在尾部的凹槽内请将之拉出打开计算机右侧的小盖子将连接线接头插入光驱接口注意请勿在计算机开机时拔除光驱否则可能会造成计算机系统不稳定 2 5 USB 接口此款笔记本电脑提供有两个 USB 接口与两个 mini USB 接口分别位于机器的两侧您可以通过它们连接许多采用 USB 端口的设备如键盘鼠标摄像头打印机扫描仪等您还可以通过随机附带的一条转接线把您的标准 USB 接口的设备插入机器左侧的 mini USB 端口使用版本 V1.0 第7页/共 14 页

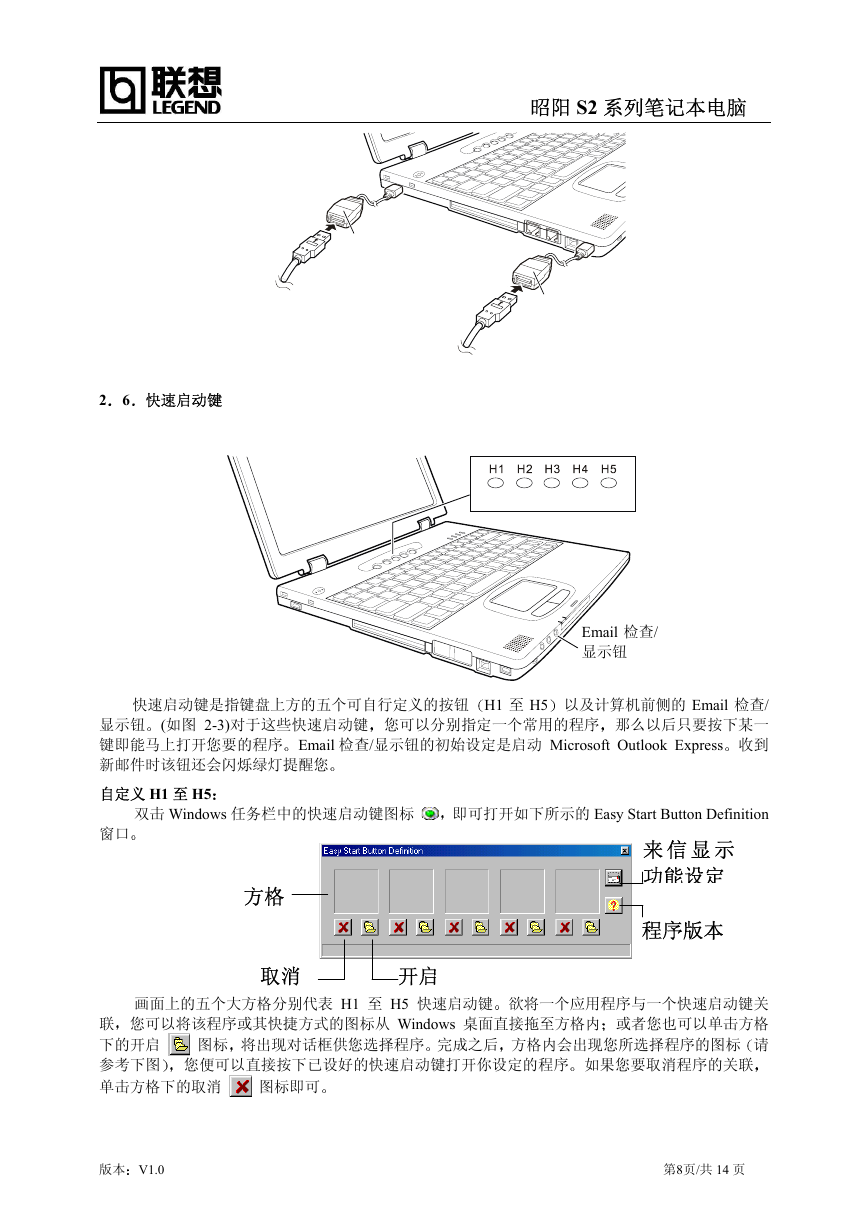

昭阳 S2 系列笔记本电脑 2 6 快速启动键 Email 检查/ 显示钮快速启动键是指键盘上方的五个可自行定义的按钮 H1 至 H5 以及计算机前侧的 Email 检查/ 显示钮 (如图 2-3)对于这些快速启动键您可以分别指定一个常用的程序那么以后只要按下某一键即能马上打开您要的程序 Email 检查/显示钮的初始设定是启动 Microsoft Outlook Express 收到新邮件时该钮还会闪烁绿灯提醒您自定义 H1 至 H5 双击 Windows 任务栏中的快速启动键图标即可打开如下所示的 Easy Start Button Definition 窗口方格取消开启来信显示功能设定程序版本画面上的五个大方格分别代表 H1 至 H5 快速启动键欲将一个应用程序与一个快速启动键关联您可以将该程序或其快捷方式的图标从 Windows 桌面直接拖至方格内或者您也可以单击方格下的开启图标将出现对话框供您选择程序完成之后方格内会出现您所选择程序的图标请参考下图您便可以直接按下已设好的快速启动键打开你设定的程序如果您要取消程序的关联单击方格下的取消图标即可版本 V1.0 第8页/共 14 页
