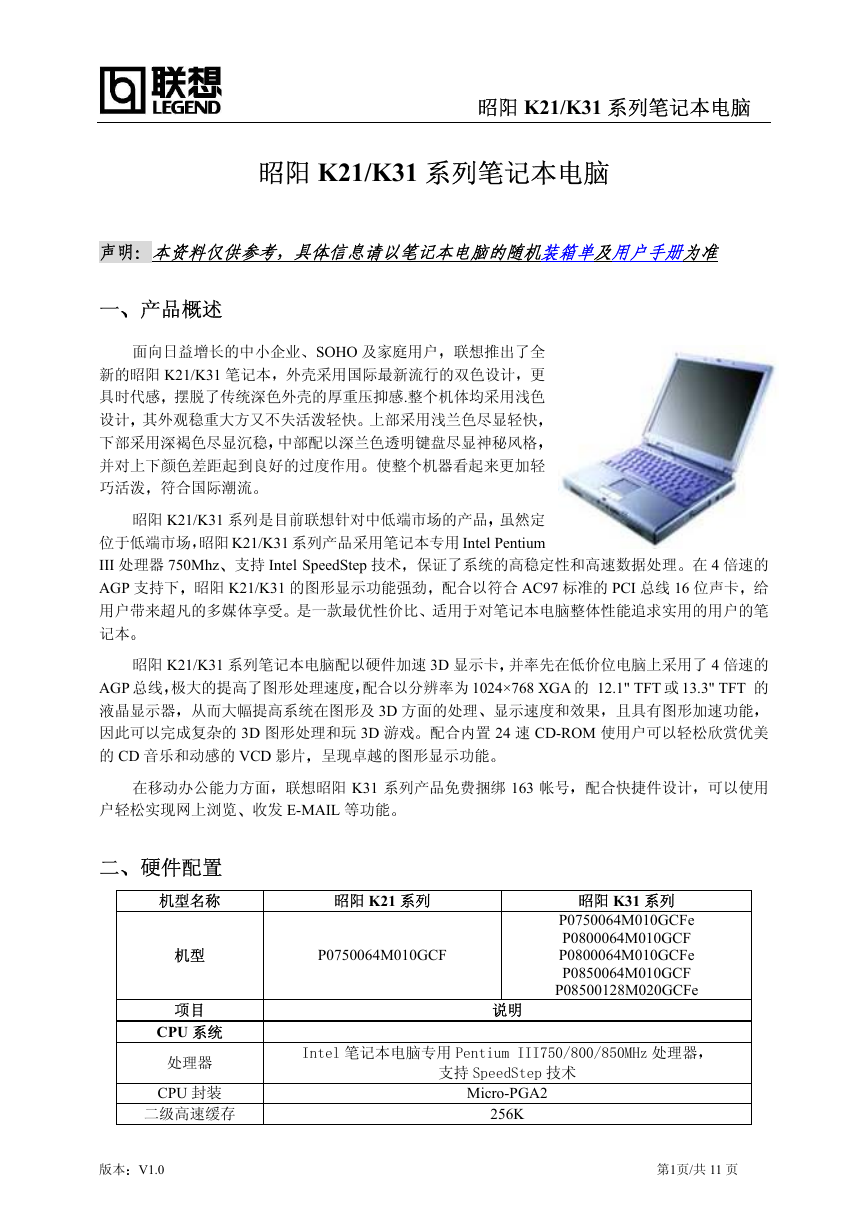

昭阳 K21/K31 系列笔记本电脑
昭阳 K21/K31 系列笔记本电脑
声明 本资料仅供参考 具体信息请以笔记本电脑的随机装箱单及用户手册为准
一 产品概述
面向日益增长的中小企业 SOHO 及家庭用户 联想推出了全
新的昭阳 K21/K31 笔记本 外壳采用国际最新流行的双色设计 更
具时代感 摆脱了传统深色外壳的厚重压抑感.整个机体均采用浅色
设计 其外观稳重大方又不失活泼轻快 上部采用浅兰色尽显轻快
下部采用深褐色尽显沉稳 中部配以深兰色透明键盘尽显神秘风格
并对上下颜色差距起到良好的过度作用 使整个机器看起来更加轻
巧活泼 符合国际潮流
昭阳 K21/K31 系列是目前联想针对中低端市场的产品 虽然定
位于低端市场 昭阳 K21/K31 系列产品采用笔记本专用 Intel Pentium
III 处理器 750Mhz 支持 Intel SpeedStep 技术 保证了系统的高稳定性和高速数据处理 在 4 倍速的
AGP 支持下 昭阳 K21/K31 的图形显示功能强劲 配合以符合 AC97 标准的 PCI 总线 16 位声卡 给
用户带来超凡的多媒体享受 是一款最优性价比 适用于对笔记本电脑整体性能追求实用的用户的笔
记本
昭阳 K21/K31 系列笔记本电脑配以硬件加速 3D 显示卡 并率先在低价位电脑上采用了 4 倍速的
AGP 总线 极大的提高了图形处理速度 配合以分辨率为 1024×768 XGA 的 12.1" TFT 或 13.3" TFT 的
液晶显示器 从而大幅提高系统在图形及 3D 方面的处理 显示速度和效果 且具有图形加速功能
因此可以完成复杂的 3D 图形处理和玩 3D 游戏 配合内置 24 速 CD-ROM 使用户可以轻松欣赏优美
的 CD 音乐和动感的 VCD 影片 呈现卓越的图形显示功能
在移动办公能力方面 联想昭阳 K31 系列产品免费捆绑 163 帐号 配合快捷件设计 可以使用
户轻松实现网上浏览 收发 E-MAIL 等功能
二 硬件配置
机型名称
昭阳 K21 系列
机型
P0750064M010GCF
昭阳 K31 系列
P0750064M010GCFe
P0800064M010GCF
P0800064M010GCFe
P0850064M010GCF
P08500128M020GCFe
说明
项目
CPU 系统
处理器
CPU 封装
二级高速缓存
Intel 笔记本电脑专用 Pentium III750/800/850MHz 处理器
支持 SpeedStep 技术
Micro-PGA2
256K
版本 V1.0 第1页/共 11 页
昭阳 K21/K31 系列笔记本电脑
芯片组
内存
内存容量
内存最大支持
内存类型
内存插槽位置
内存插槽数量
存储器
硬盘容量
硬盘类型
光盘驱动器
软盘驱动器
图形系统
显示控制器
显示内存
显示屏
音频系统
声卡芯片
内置喇叭
内置麦克风
Modem/LAN
调制解调器
网卡
外部接口
串行口
并行口
PS/2 接口
显示器接口
USB 接口
VIA Twister
64MB/128MB
512MB
PC-100 SDRAM
主机底部 内存盖板下
2 个
EIDE 10GB/20GB
2.5 英寸笔记本电脑专用硬盘 9mm
24 倍速 CD-ROM 光驱
内置 1.44MB(3.5”)
S3 SavageIV 支持 4 倍速 AGP
2/4/8/16/32M 共享
12.1” TFT LCD 1024*768 XGA—K21
13.3” TFT LCD 1024*768 XGA—K31
完整 PCI 总线的 16 位声卡 符合 AC97 标准
2 个
1 个
内置 56K Fax/Modem
无
1 个 标准 9 针
1 个 标准 25 针
1 个 键盘鼠标共用
1 个 标准 15 针
2 个
PCMCIA 插槽数量
2*TYPE II or 1*TYPE III 支持 Card bus
扩展坞
红外端口
音频接口
视频输出
其他接口
键盘
触控板
电源系统
电源适配器
电池类型
规格
电池使用时间
机型尺寸
主机重量
操作系统
随机软件
随机资料
无
标准
线路输入 麦克风和音频输出
无
RJ-11 Modem 电话线接口
Win95/98 键盘 87 键
鼠标触控板
19V 3.16A
锂离子电池
14.4V 3600mAh
3 小时 视具体使用情况而定
305*251* 41mm
3.0Kg
PC-DOS7.0 / 中文 Windows98SE
无 / 移动之窗 V1.1 FM365 上网软件
版本 V1.0 第2页/共 11 页
昭阳 K21/K31 系列笔记本电脑
联想昭阳笔记本电脑使用说明书—K21/K31 系列
昭阳笔记本驱动程序光盘 V1.5
移动之窗 V1.1 光盘 机型名称后带 e 的
FM365 上网光盘及帐号 机型名称后带 e 的
三 产品结构及功能介绍
1 左前视图
❶ TFT 液晶显示屏幕
❸ E-Mail 按钮
❺ 触控板
❼ 键盘
❾ 电池充电指示灯
❷ Internet 按钮
❹ 状态显示面板
❻ 电源按钮
❽ 电源指示灯
说明
名称
TFT 液晶显示屏幕
Internet 按钮
E-Mail 按钮
1
2
3
4 状态显示面板
5 触控板
6 电源按钮
7 键盘
8 电源指示灯
9 电池充电指示灯
液晶显示器 分辨率 12.1”/13.3” 1024×768 XGA
按此按钮快捷打开缺省设置的浏览器
按此按钮快捷打开缺省设置的 Email 收发工具
显示笔记本电脑当前状态 具体状态请见此表后说明
相当于鼠标 控制光标的移动 有两个按键相当于鼠标左右
键 在安装其驱动程序后 还有一些增强功能
开关电源 进入休眠或唤醒 当不能正常关机时 可按住电
源按钮保持 4-5 秒实现关机
标准全尺寸 87 键盘,配 Windows98 热键 内嵌数字键盘 12
个功能键 通过与 Fn 键组合 可以实现台式键盘所有功能
指示电源状态 合上显示屏亦可见
蓝色 使用交流适配器供电
琥珀色 使用电池供电且电量不足
蓝色闪烁 进入休眠 挂起 到内存状态
琥珀色 电池正在充电
熄灭 电池已充满 或未安装电池
版本 V1.0 第3页/共 11 页
昭阳 K21/K31 系列笔记本电脑
1.1 状态指示面板
❶ 硬盘状态指示
❸ 大写指示(Caps Lock)
❺ 数字键盘锁定指示(Num Lock)
❷ 软驱状态指示
❹ 卷轴指示(Scroll Lock)
1 硬盘(HD LED)
2 软驱指示(FDD LED)
3 大写指示(Caps Lock)
4 卷轴指示(Scroll Lock)
5 小键盘指示(Num Lock)
指示硬盘是否正在读写数据
显示是否正在访问软驱
显示键盘是否处于大写状态
显示目前是否处于卷轴状态
显示键盘是否处于使用数字键盘状态
1.2 组合功能键
笔记本电脑的键盘可以实现台式电脑键盘的所有功能 除此之外 笔记本电脑的键盘多了一个蓝
色的[Fn]功能键 而且与之配合的相关按键上都印有蓝色标志 按下 Fn 的同时按下相应的配合键
可实现许多实用功能
[Fn]+[F3] 显示方式切换 在 LCD 和外接显示器
[Fn]+[F4] 系统挂起
[Fn]+[F5] 切换显示扩展模式 即当处于低分辨率显示模式时是否扩展到全屏显示
[Fn]+[F6] 静音
[Fn]+[F8] 增加 LCD 的亮度
[Fn]+[F9] 降低 LCD 的亮度
注意 使用外接键盘时 [Fn]键可以由左[Ctrl]+左[Alt]键来模拟
1.3 上网快捷键
在键盘左上方 有两个按钮 一个为 Internet 按钮 另一个为 Email 按钮 在 Windows98 安装 Easy
Button 软件后 出货时已安装好 按 Internet 按钮 可以调出缺省的浏览器 一般为 Internet Explorer
按 Email 按钮 可以调出缺省的 Email 收发程序 一般为 Outlook Express 关于浏览器 Internet Explorer
及邮件收发程序 Outlook Express 的设置请参考 Windows 手册或帮助 其他浏览器及邮件收发程序请
参考其说明或帮助
1.4 内嵌数字键盘
按下[Num Lock]激活数字小键盘 使用内嵌数字键盘 可以使您密集的数字输入更加方便 再次
按下[Num Lock]键可取消激活状态
1.5 触控板
版本 V1.0 第4页/共 11 页
昭阳 K21/K31 系列笔记本电脑
触控板
左键
右键
触控板(TouchPad)是一种触摸敏感的指示设备 它可以实现一般鼠标的所有功能 通过手指在
TouchPad 上的移动 能够轻松地完成鼠标的移动 通过按动 TouchPad 下方的按键 可完成相应的点
击动作 按动左 右键即相当点击鼠标的左 右键
2 正面示意图
说明
左声道
支持无线红外传输数据
连接外置麦克风
一般使用时不要将音量调至过大
名称
1 内置扬声器
2 红外线端口
3 麦克风插孔
4 内置麦克风
5 立体声线路输入插孔 接立体声线路输入
6 耳机插孔
7 音量调节钮
8 内置扬声器
接耳机或外界扬声器
通过旋钮调节音量
右声道
3.3 背面示意图
版本 V1.0 第5页/共 11 页
❶
❷
❸

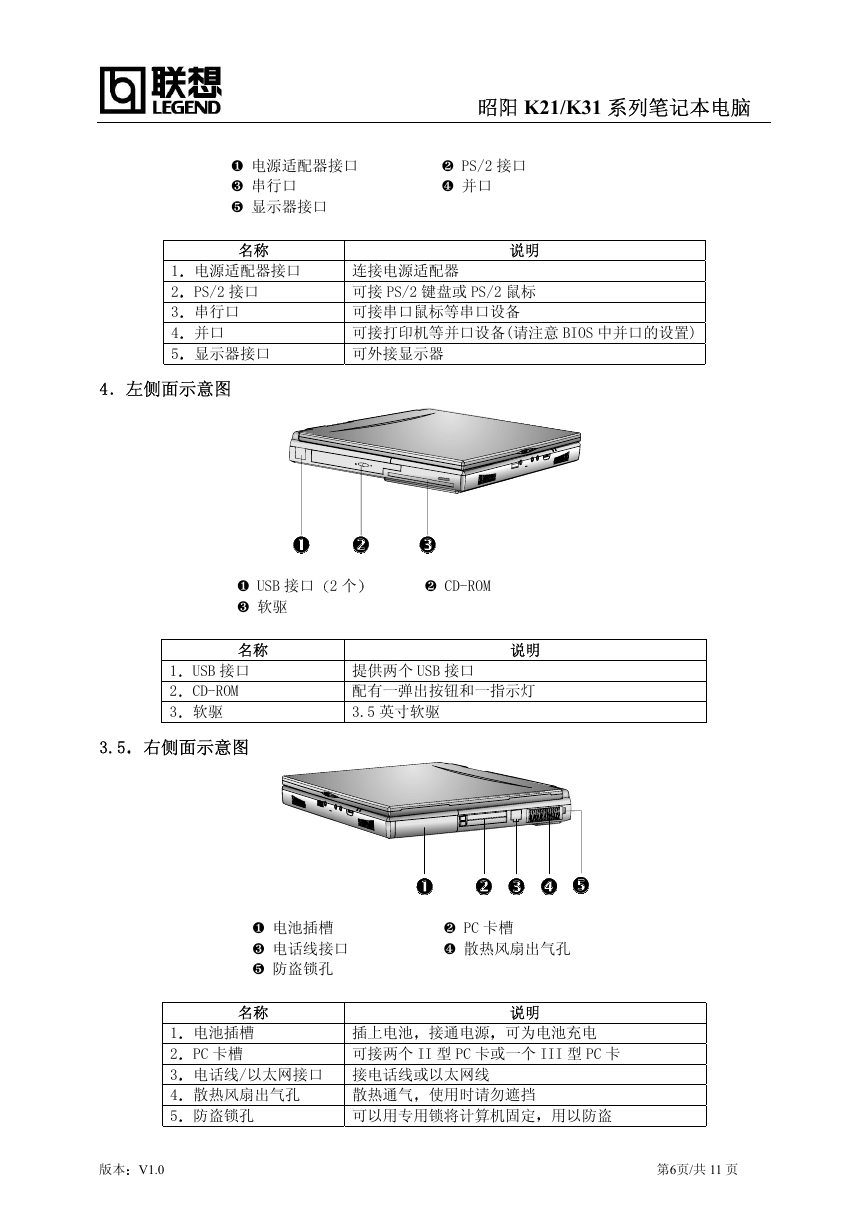

昭阳 K21/K31 系列笔记本电脑
❶ 电源适配器接口
❸ 串行口
❺ 显示器接口
❷ PS/2 接口
❹ 并口
说明
名称
PS/2 接口
1 电源适配器接口
2
3 串行口
4 并口
5 显示器接口
4 左侧面示意图
连接电源适配器
可接 PS/2 键盘或 PS/2 鼠标
可接串口鼠标等串口设备
可接打印机等并口设备(请注意 BIOS 中并口的设置)
可外接显示器
❶ USB 接口 2 个
❸ 软驱
❷ CD-ROM
名称
USB 接口
CD-ROM
1
2
3 软驱
说明
提供两个 USB 接口
配有一弹出按钮和一指示灯
3.5 英寸软驱
3.5 右侧面示意图
❶ 电池插槽
❸ 电话线接口
❺ 防盗锁孔
❷ PC 卡槽
❹ 散热风扇出气孔
名称
说明
PC 卡槽
1 电池插槽
2
3 电话线/以太网接口 接电话线或以太网线
4 散热风扇出气孔
5 防盗锁孔
插上电池 接通电源 可为电池充电
可接两个 II 型 PC 卡或一个 III 型 PC 卡
散热通气 使用时请勿遮挡
可以用专用锁将计算机固定 用以防盗
版本 V1.0 第6页/共 11 页
昭阳 K21/K31 系列笔记本电脑

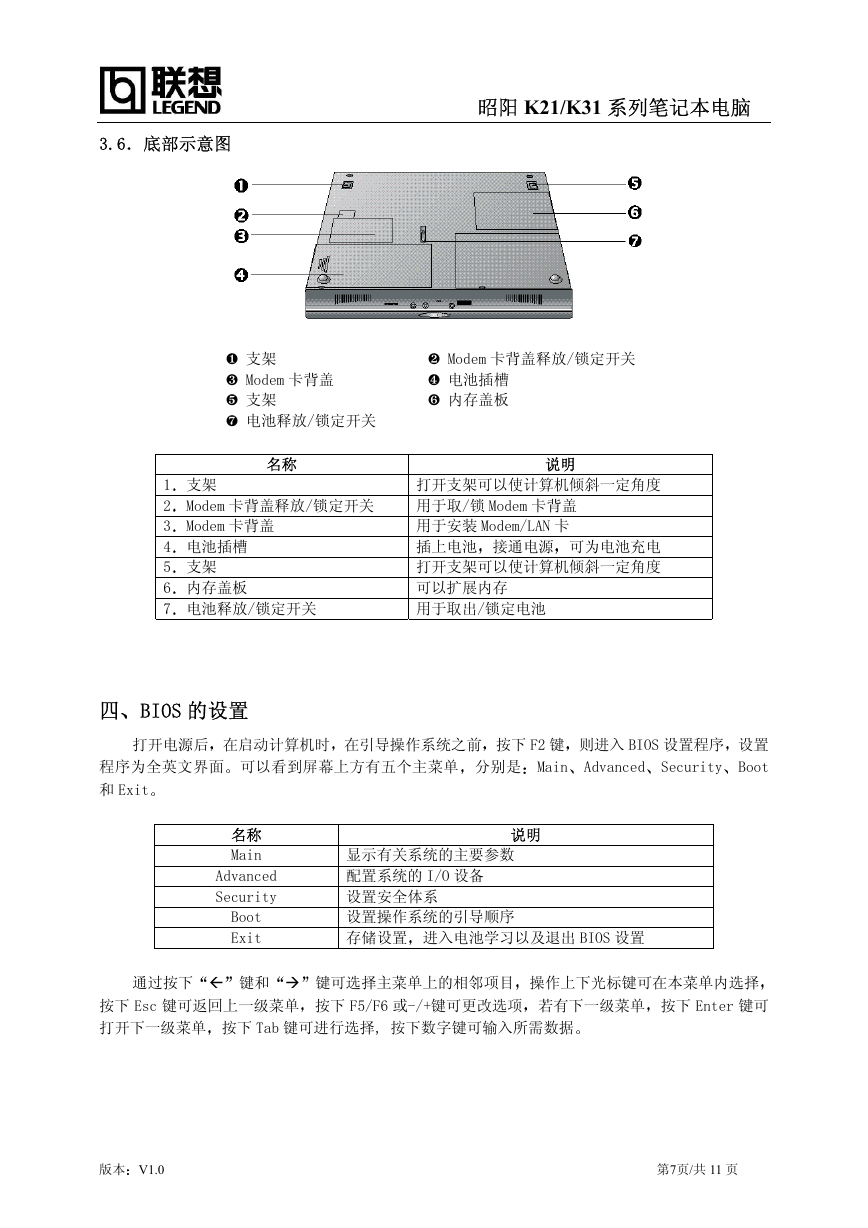

3.6 底部示意图
❶ 支架
❸ Modem 卡背盖
❺ 支架
❼ 电池释放/锁定开关
❷ Modem 卡背盖释放/锁定开关
❹ 电池插槽
❻ 内存盖板
名称
说明
Modem 卡背盖释放/锁定开关
Modem 卡背盖
1 支架
2
3
4 电池插槽
5 支架
6 内存盖板
7 电池释放/锁定开关
打开支架可以使计算机倾斜一定角度
用于取/锁 Modem 卡背盖
用于安装 Modem/LAN 卡
插上电池 接通电源 可为电池充电
打开支架可以使计算机倾斜一定角度
可以扩展内存
用于取出/锁定电池
四 BIOS 的设置
打开电源后 在启动计算机时 在引导操作系统之前 按下 F2 键 则进入 BIOS 设置程序 设置
Boot
Advanced
Security
程序为全英文界面 可以看到屏幕上方有五个主菜单 分别是 Main
和 Exit
名称
Main
Advanced
Security
Boot
Exit
说明
显示有关系统的主要参数
配置系统的 I/O 设备
设置安全体系
设置操作系统的引导顺序
存储设置 进入电池学习以及退出 BIOS 设置
通过按下 键和 键可选择主菜单上的相邻项目 操作上下光标键可在本菜单内选择
按下 Esc 键可返回上一级菜单 按下 F5/F6 或-/+键可更改选项 若有下一级菜单 按下 Enter 键可
打开下一级菜单 按下 Tab 键可进行选择, 按下数字键可输入所需数据
版本 V1.0 第7页/共 11 页
昭阳 K21/K31 系列笔记本电脑
or
Advanced
Main
System Time
System Date
Diskette A:
Internal HDD
CPU Type
CPU Speed
BIOS Version
F1
Esc
Internal CD/CD-RW
System Memory
Extended Memory
Help ↑↓
Exit ←→
Security
PhoenixBIOS Setup Utility
Boot
[16:18:50]
[12/26/1999]
[1.44/1.25 MB 3 1/2”]
[10056MB]
[CD-ROM]
640KB
64512 KB
Celeron(TM)
700MHz
0.1F-5703-6503
Change Value
F9
Select Sub-Menu F10
Exit
Item Specific Help
,,
select field
-/+
Select Item
Select Menu Enter
Setup Defaults
Save and Exit
1
2
Mian 菜单
屏幕显示
System Time
System Date
Diskette A
Internal HDD
说明(可选项)
minute
second
设置系统时间 hour
设置系统日期 month
day
设置软驱类型 1.44/1.25
设置硬盘参数
注意 一般情况下 设为 Auto 建议不要更改
显示是否安装光驱 只读
year
disabled
Internal CD/CD-RW
Boot Display Device 设置启动时的显示设备(Both/LCD/CRT)
System Memory
Extended Memory
CPU type
CPU Speed
BIOS Version
显示系统基本内存 只读
显示系统的扩展内存 只读
显示 CPU 的类型 只读
显示 CPU 的速度 只读
显示 BIOS 的版本 只读
Advanced 菜单
屏幕显示
BootUp Num-Lock
PS/2 Mouse
Dual PS/2 Device Mode: 设置 PS/2 键盘和鼠标的使用模式 Enabled/Disabled
设置启动时的数字小键盘是否开启
设置是否允许使用 PS/2 鼠标(Enabled/Disabled)
说明(可选项)
Panel
LCD
Expansion
BootUp Message
View
Enabled 允许同时使用 PS/2 鼠标和键盘
Disabled 只允许使用 PS/2 鼠标
设 置 LCD 在 低 分 辨 率 时 是 否 扩 展 到 全 屏 模 式
Disabled/Enabled
设置是否显示启动信息 Disabled/Enabled
版本 V1.0 第8页/共 11 页
