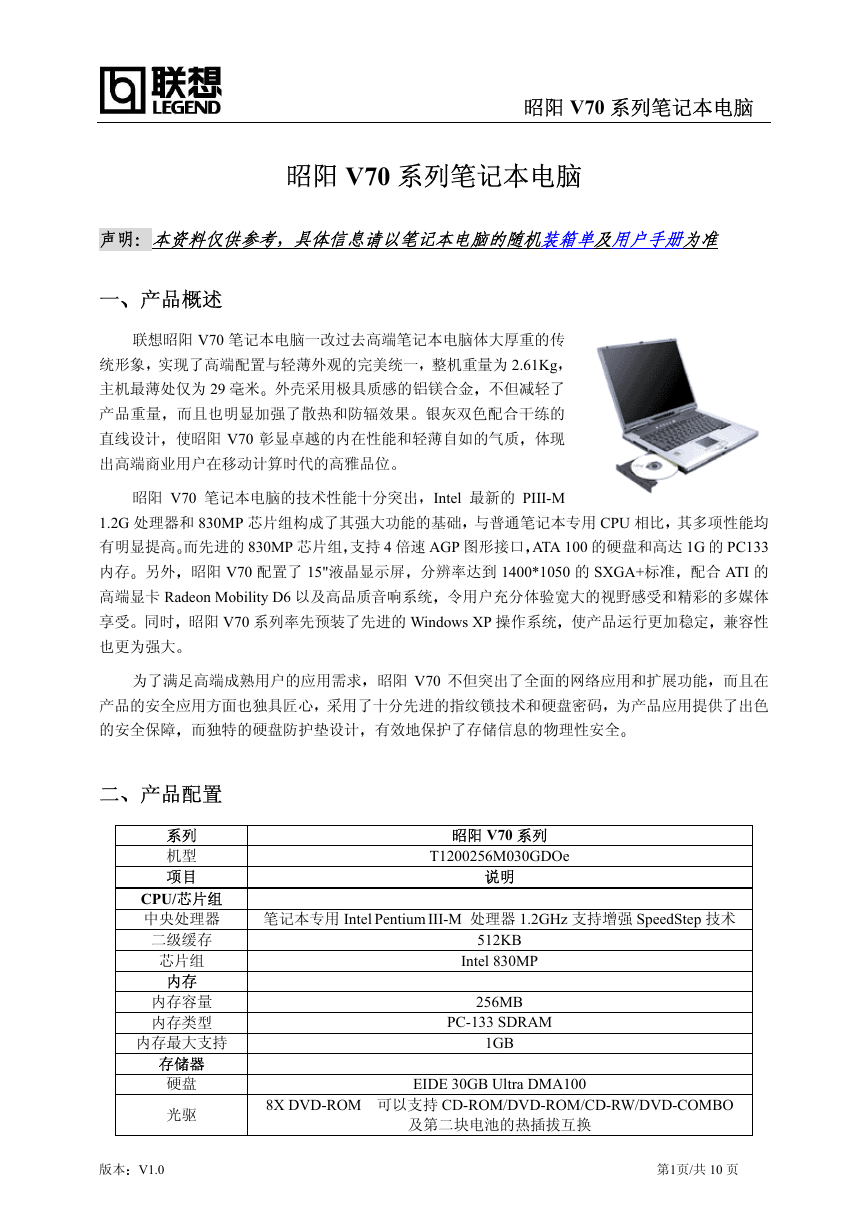

昭阳 V70 系列笔记本电脑昭阳 V70 系列笔记本电脑声明本资料仅供参考具体信息请以笔记本电脑的随机装箱单及用户手册为准一产品概述联想昭阳 V70 笔记本电脑一改过去高端笔记本电脑体大厚重的传统形象实现了高端配置与轻薄外观的完美统一整机重量为 2.61Kg 主机最薄处仅为 29 毫米外壳采用极具质感的铝镁合金不但减轻了产品重量而且也明显加强了散热和防辐效果银灰双色配合干练的直线设计使昭阳 V70 彰显卓越的内在性能和轻薄自如的气质体现出高端商业用户在移动计算时代的高雅品位昭阳 V70 笔记本电脑的技术性能十分突出 Intel 最新的 PIII-M 1.2G 处理器和 830MP 芯片组构成了其强大功能的基础与普通笔记本专用 CPU 相比其多项性能均有明显提高而先进的 830MP 芯片组支持 4 倍速 AGP 图形接口 ATA 100 的硬盘和高达 1G 的 PC133 内存另外昭阳 V70 配置了 15"液晶显示屏分辨率达到 1400*1050 的 SXGA+标准配合 ATI 的高端显卡 Radeon Mobility D6 以及高品质音响系统令用户充分体验宽大的视野感受和精彩的多媒体享受同时昭阳 V70 系列率先预装了先进的 Windows XP 操作系统使产品运行更加稳定兼容性也更为强大为了满足高端成熟用户的应用需求昭阳 V70 不但突出了全面的网络应用和扩展功能而且在产品的安全应用方面也独具匠心采用了十分先进的指纹锁技术和硬盘密码为产品应用提供了出色的安全保障而独特的硬盘防护垫设计有效地保护了存储信息的物理性安全二产品配置系列机型项目 CPU/芯片组中央处理器二级缓存芯片组内存内存容量内存类型内存最大支持存储器硬盘光驱昭阳 V70 系列 T1200256M030GDOe 说明笔记本专用 Intel Pentium III-M 处理器 1.2GHz 支持增强 SpeedStep 技术 512KB Intel 830MP 256MB PC-133 SDRAM 1GB EIDE 30GB Ultra DMA100 8X DVD-ROM 可以支持 CD-ROM/DVD-ROM/CD-RW/DVD-COMBO 及第二块电池的热插拔互换版本 V1.0 第1页/共 10 页

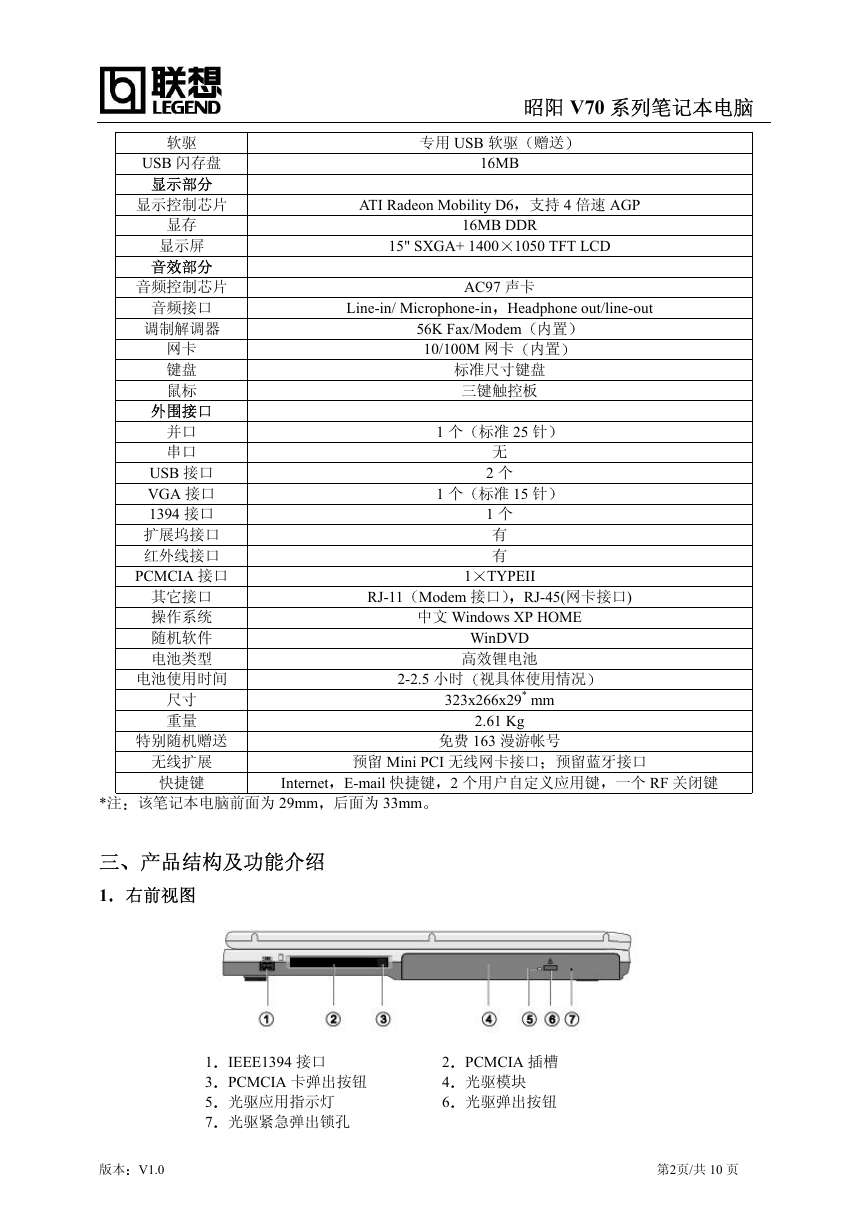

昭阳 V70 系列笔记本电脑软驱 USB 闪存盘显示部分显示控制芯片显存显示屏音效部分音频控制芯片音频接口调制解调器网卡键盘鼠标外围接口并口串口 USB 接口 VGA 接口 1394 接口扩展坞接口红外线接口 PCMCIA 接口其它接口操作系统随机软件电池类型电池使用时间尺寸重量特别随机赠送无线扩展快捷键专用 USB 软驱赠送 16MB ATI Radeon Mobility D6 支持 4 倍速 AGP 16MB DDR 15" SXGA+ 1400 1050 TFT LCD AC97 声卡 Line-in/ Microphone-in Headphone out/line-out 56K Fax/Modem 内置 10/100M 网卡内置标准尺寸键盘三键触控板 1 个标准 25 针无 2 个 1 个标准 15 针 1 个有有 1 TYPEII RJ-11 Modem 接口 RJ-45(网卡接口) 中文 Windows XP HOME WinDVD 高效锂电池 2-2.5 小时视具体使用情况 323x266x29* mm 2.61 Kg 免费 163 漫游帐号预留 Mini PCI 无线网卡接口预留蓝牙接口 Internet E-mail 快捷键 2 个用户自定义应用键一个 RF 关闭键 *注该笔记本电脑前面为 29mm 后面为 33mm 三产品结构及功能介绍 1 右前视图 IEEE1394 接口 1 3 PCMCIA 卡弹出按钮 5 光驱应用指示灯 7 光驱紧急弹出锁孔 2 PCMCIA 插槽 4 光驱模块 6 光驱弹出按钮版本 V1.0 第2页/共 10 页

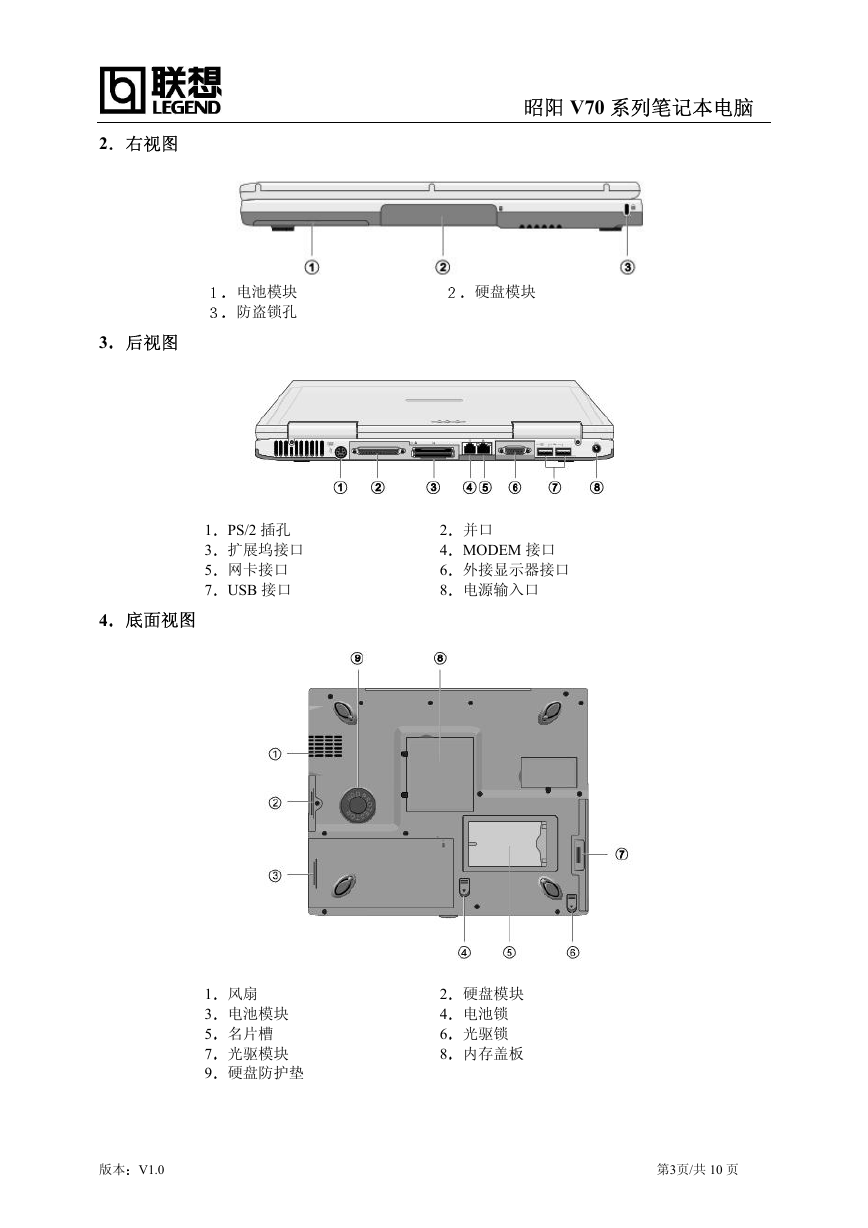

昭阳 V70 系列笔记本电脑 2 右视图 3 后视图 4 底面视图电池模块防盗锁孔硬盘模块 1 PS/2 插孔 3 扩展坞接口 5 网卡接口 7 USB 接口 2 并口 4 MODEM 接口 6 外接显示器接口 8 电源输入口 1 风扇 3 电池模块 5 名片槽 7 光驱模块 9 硬盘防护垫 2 硬盘模块 4 电池锁 6 光驱锁 8 内存盖板版本 V1.0 第3页/共 10 页

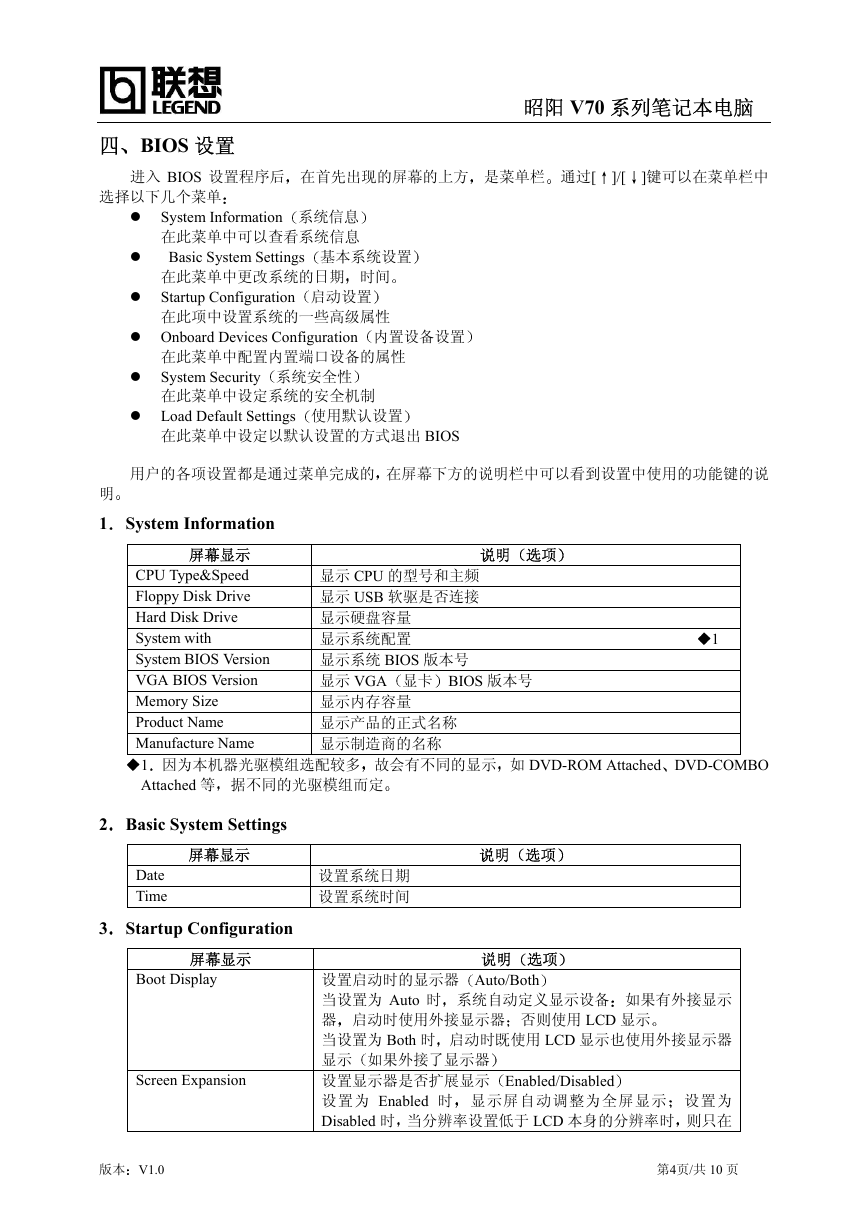

昭阳 V70 系列笔记本电脑四 BIOS 设置进入 BIOS 设置程序后在首先出现的屏幕的上方是菜单栏通过[ ]/[ ]键可以在菜单栏中选择以下几个菜单 System Information 系统信息在此菜单中可以查看系统信息 Basic System Settings 基本系统设置在此菜单中更改系统的日期时间 Startup Configuration 启动设置在此项中设置系统的一些高级属性 Onboard Devices Configuration 内置设备设置在此菜单中配置内置端口设备的属性 System Security 系统安全性在此菜单中设定系统的安全机制 Load Default Settings 使用默认设置在此菜单中设定以默认设置的方式退出 BIOS 用户的各项设置都是通过菜单完成的在屏幕下方的说明栏中可以看到设置中使用的功能键的说明 1 System Information 说明选项屏幕显示 CPU Type&Speed Floppy Disk Drive Hard Disk Drive System with System BIOS Version VGA BIOS Version Memory Size Product Name Manufacture Name 1 因为本机器光驱模组选配较多故会有不同的显示如 DVD-ROM Attached DVD-COMBO Attached 等据不同的光驱模组而定显示 CPU 的型号和主频显示 USB 软驱是否连接显示硬盘容量显示系统配置显示系统 BIOS 版本号显示 VGA 显卡 BIOS 版本号显示内存容量显示产品的正式名称显示制造商的名称 1 2 Basic System Settings 屏幕显示 Date Time 设置系统日期设置系统时间说明选项 3 Startup Configuration 屏幕显示 Boot Display Screen Expansion 说明选项设置启动时的显示器 Auto/Both 当设置为 Auto 时系统自动定义显示设备如果有外接显示器启动时使用外接显示器否则使用 LCD 显示当设置为 Both 时启动时既使用 LCD 显示也使用外接显示器显示如果外接了显示器设置显示器是否扩展显示 Enabled/Disabled 设置为 Enabled 时显示屏自动调整为全屏显示设置为 Disabled 时当分辨率设置低于 LCD 本身的分辨率时则只在版本 V1.0 第4页/共 10 页

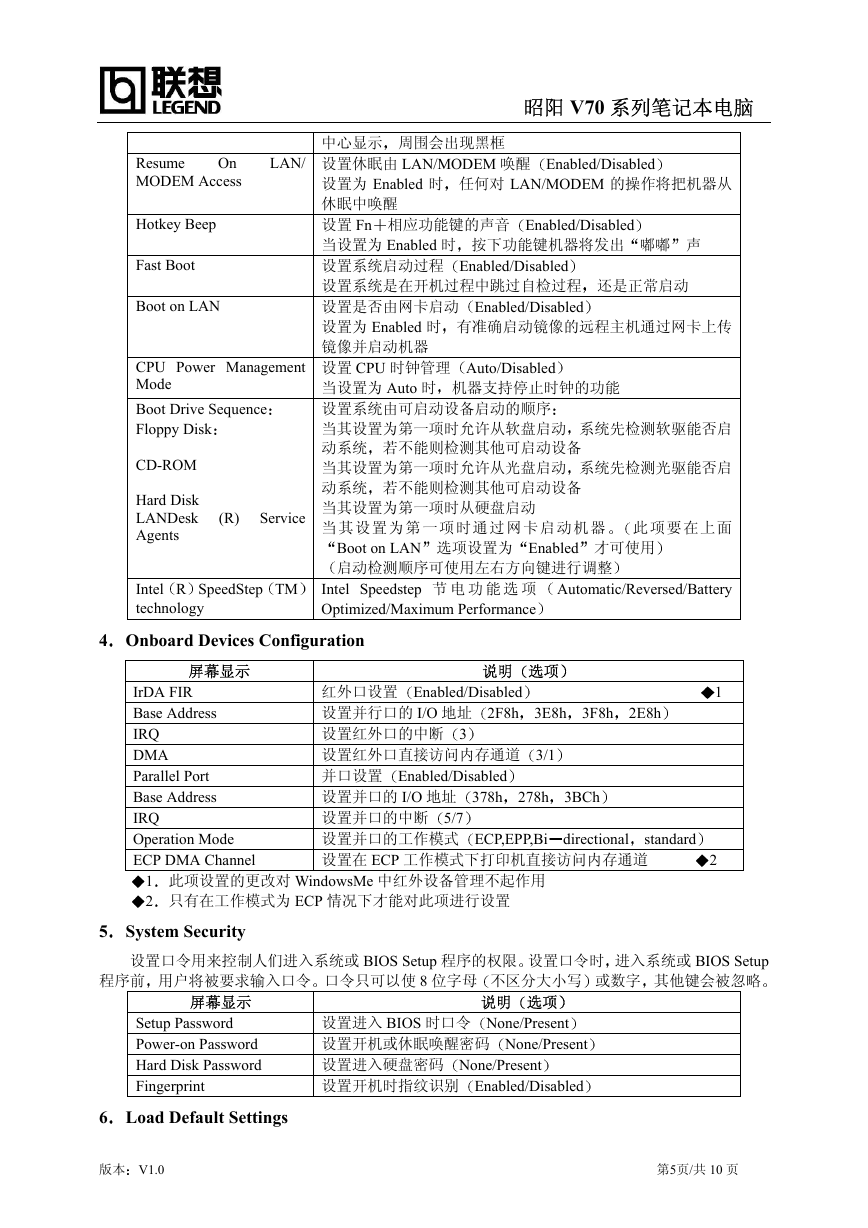

昭阳 V70 系列笔记本电脑 Resume MODEM Access On LAN/ Hotkey Beep Fast Boot Boot on LAN CPU Power Management Mode Boot Drive Sequence Floppy Disk CD-ROM Hard Disk LANDesk Agents (R) Service 中心显示周围会出现黑框设置休眠由 LAN/MODEM 唤醒 Enabled/Disabled 设置为 Enabled 时任何对 LAN/MODEM 的操作将把机器从休眠中唤醒设置 Fn 相应功能键的声音 Enabled/Disabled 当设置为 Enabled 时按下功能键机器将发出嘟嘟声设置系统启动过程 Enabled/Disabled 设置系统是在开机过程中跳过自检过程还是正常启动设置是否由网卡启动 Enabled/Disabled 设置为 Enabled 时有准确启动镜像的远程主机通过网卡上传镜像并启动机器设置 CPU 时钟管理 Auto/Disabled 当设置为 Auto 时机器支持停止时钟的功能设置系统由可启动设备启动的顺序当其设置为第一项时允许从软盘启动系统先检测软驱能否启动系统若不能则检测其他可启动设备当其设置为第一项时允许从光盘启动系统先检测光驱能否启动系统若不能则检测其他可启动设备当其设置为第一项时从硬盘启动当其设置为第一项时通过网卡启动机器此项要在上面 Boot on LAN 选项设置为 Enabled 才可使用启动检测顺序可使用左右方向键进行调整 Intel R SpeedStep TM technology Intel Speedstep 节电功能选项 Automatic/Reversed/Battery Optimized/Maximum Performance 4 Onboard Devices Configuration 屏幕显示 IrDA FIR Base Address IRQ DMA Parallel Port Base Address IRQ Operation Mode ECP DMA Channel 说明选项 3F8h 2E8h 3E8h 红外口设置 Enabled/Disabled 设置并行口的 I/O 地址 2F8h 设置红外口的中断 3 设置红外口直接访问内存通道 3/1 并口设置 Enabled/Disabled 设置并口的 I/O 地址 378h 设置并口的中断 5/7 standard 设置并口的工作模式 ECP,EPP,Bi 设置在 ECP 工作模式下打印机直接访问内存通道 directional 278h 3BCh 1 2 1 此项设置的更改对 WindowsMe 中红外设备管理不起作用 2 只有在工作模式为 ECP 情况下才能对此项进行设置 5 System Security 设置口令用来控制人们进入系统或 BIOS Setup 程序的权限设置口令时进入系统或 BIOS Setup 程序前用户将被要求输入口令口令只可以使 8 位字母不区分大小写或数字其他键会被忽略屏幕显示 Setup Password Power-on Password Hard Disk Password Fingerprint 说明选项设置进入 BIOS 时口令 None/Present 设置开机或休眠唤醒密码 None/Present 设置进入硬盘密码 None/Present 设置开机时指纹识别 Enabled/Disabled 6 Load Default Settings 版本 V1.0 第5页/共 10 页

昭阳 V70 系列笔记本电脑进入该项可以看到如下菜单你是否想要改为默认设置说明选项 load 屏幕显示 to Do you want default settings? [Yes] [No] 默认设置是指机型出厂前对所有参数的默认设置五驱动程序安装该笔记本的各种驱动程序放置在随机带的一张光盘上所以先要安装光盘上的驱动程序或将驱动程序拷贝入硬盘以便于安装根据机上操作系统的不同请按照以下次序安装驱动程序假定光驱的盘符为 E 将驱动光盘放入光驱中注意由于该机型使用较多新器件请严格按照以下驱动程序的安装进行安装并且一定要先安 1 显卡驱动程序的安装 2 Modem 驱动程序的安装 3TouchPad 驱动程序的安装装芯片组驱动程序否则可能造成系统不稳定无声或显示错误以至于重新安装操作系统 5 5 1 WindowsXP 下驱动程序的安装 1 打开 E:\Driver\winxp\Display 文件夹执行 setup 文件单击下一个单击是系统自动复制文件选择是我现在要重新启动计算机单击结束机器重新启动安装完成 1 打开 E:\Driver\winxp\Modem 文件夹执行 setup 文件单击 OK 系统自动复制文件安装完成 1 打开 E:\Driver\winxp\TouchPad 文件夹执行 setup 文件单击确定单击下一步单击下一步单击下一步单击仍然继续选择是的我想现在重新启动计算机单击完成系统重新启动安装完成 1 打开 E:\Driver\winxp\LanchManager 文件夹执行 setup 程序单击 Next 单击 Next 系统自动复制文件选择 Yes 1 打开 E:\Driver\winxp\RemoteController 文件夹执行 INVICTRL301 程序单击 Yes 选择是系统重新启动安装完成 I want to restart my computer now 单击 OK 系统重新启动安装完成 5 RemoteController 驱动程序的安装可选 4 LauchManager 驱动程序的安装 5 5 5 5 注意因为此软件是用来支持遥控器使用的而遥控器为选配未选配遥控器的用户不必安装此应用软件 5 5 1 芯片组驱动程序的安装 2 Windows98 下驱动程序的安装 2 鼠标双击图标我的电脑双击 E 盘进入驱动安装光盘打开 Driver\win98 文件夹进行 Windows98 驱动程序的安装打开 Intel Chipset 830MP INF 驱动程序文件夹执行 setup 文件系统自动复制文件单击下一步版本 V1.0 第6页/共 10 页

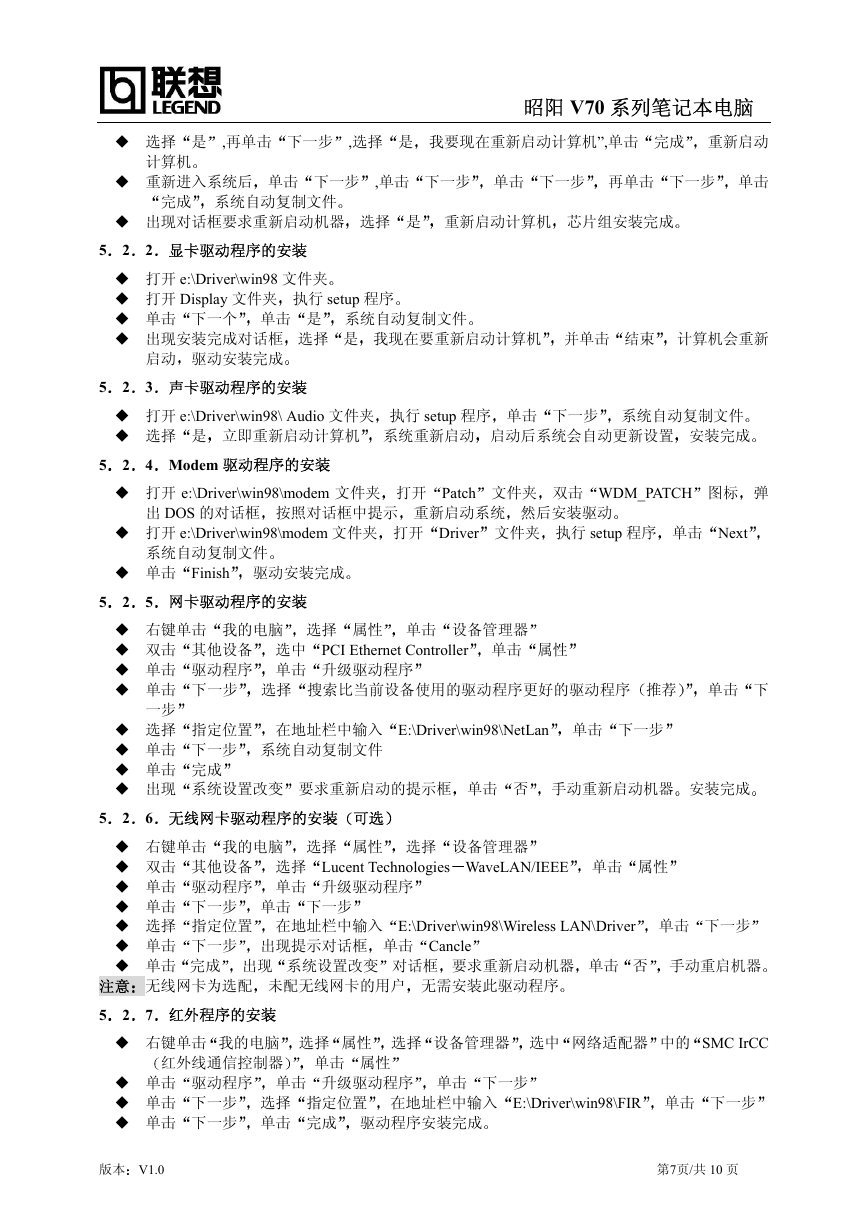

昭阳 V70 系列笔记本电脑选择是 ,再单击下一步 ,选择是我要现在重新启动计算机”,单击完成重新启动重新进入系统后单击下一步 ,单击下一步单击下一步再单击下一步单击计算机完成系统自动复制文件 2 显卡驱动程序的安装出现对话框要求重新启动机器选择是重新启动计算机芯片组安装完成 2 打开 e:\Driver\win98 文件夹打开 Display 文件夹执行 setup 程序单击下一个单击是系统自动复制文件出现安装完成对话框选择是我现在要重新启动计算机并单击结束计算机会重新启动驱动安装完成 3 声卡驱动程序的安装 2 打开 e:\Driver\win98\ Audio 文件夹执行 setup 程序单击下一步系统自动复制文件选择是立即重新启动计算机系统重新启动启动后系统会自动更新设置安装完成 2 打开 e:\Driver\win98\modem 文件夹打开 Patch 文件夹双击 WDM_PATCH 图标弹 4 Modem 驱动程序的安装出 DOS 的对话框按照对话框中提示重新启动系统然后安装驱动打开 e:\Driver\win98\modem 文件夹打开 Driver 文件夹执行 setup 程序单击 Next 5 5 5 5 5 系统自动复制文件 5 网卡驱动程序的安装单击 Finish 驱动安装完成 2 右键单击我的电脑选择属性单击设备管理器双击其他设备选中 PCI Ethernet Controller 单击属性单击驱动程序单击升级驱动程序单击下一步选择搜索比当前设备使用的驱动程序更好的驱动程序推荐一步单击下 6 无线网卡驱动程序的安装可选选择指定位置在地址栏中输入 E:\Driver\win98\NetLan 单击下一步单击下一步系统自动复制文件单击完成出现系统设置改变要求重新启动的提示框单击否手动重新启动机器安装完成 2 右键单击我的电脑选择属性选择设备管理器双击其他设备选择 Lucent Technologies WaveLAN/IEEE 单击属性单击驱动程序单击升级驱动程序单击下一步单击下一步选择指定位置在地址栏中输入 E:\Driver\win98\Wireless LAN\Driver 单击下一步单击下一步出现提示对话框单击 Cancle 单击完成出现系统设置改变对话框要求重新启动机器单击否手动重启机器注意无线网卡为选配未配无线网卡的用户无需安装此驱动程序 5 2 右键单击我的电脑选择属性选择设备管理器选中网络适配器中的 SMC IrCC 7 红外程序的安装红外线通信控制器单击属性单击驱动程序单击升级驱动程序单击下一步单击下一步选择指定位置在地址栏中输入 E:\Driver\win98\FIR 单击下一步单击下一步单击完成驱动程序安装完成版本 V1.0 第7页/共 10 页

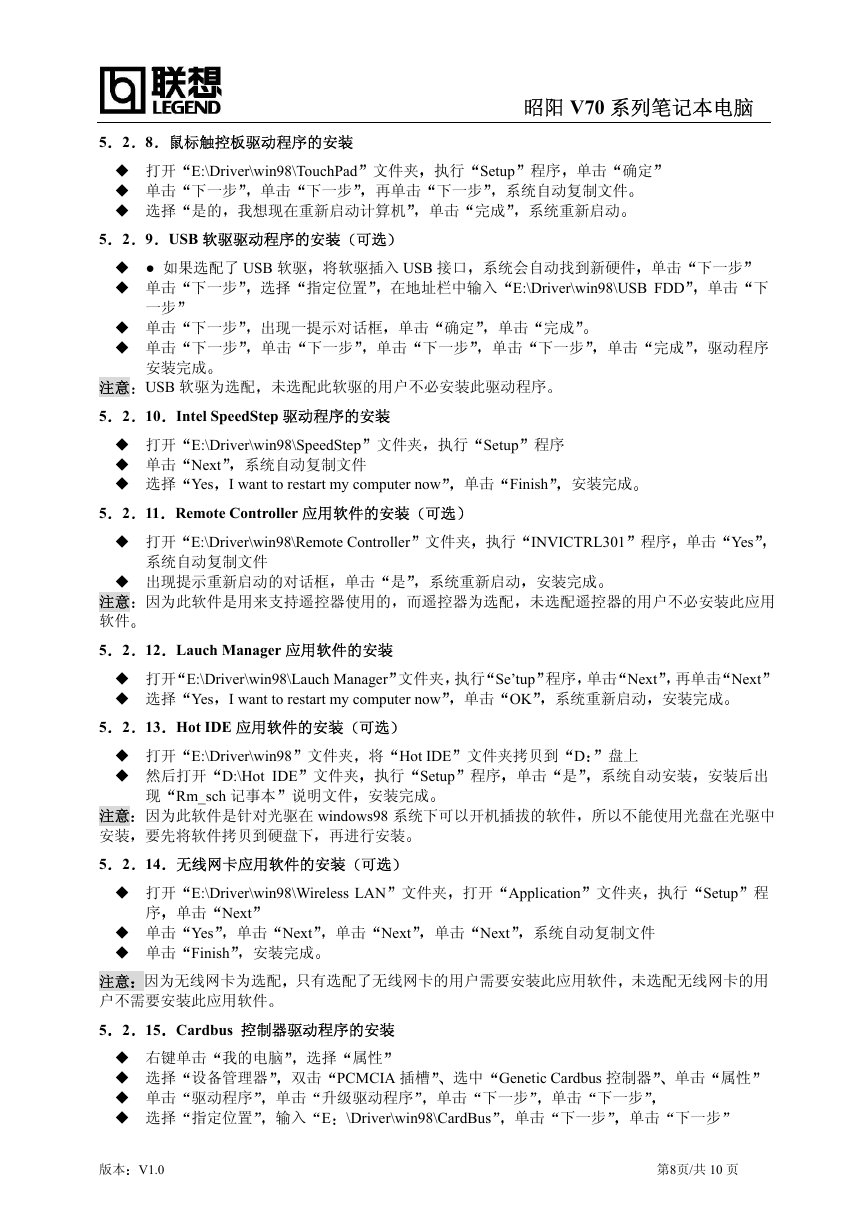

昭阳 V70 系列笔记本电脑 5 5 8 鼠标触控板驱动程序的安装 2 打开 E:\Driver\win98\TouchPad 文件夹执行 Setup 程序单击确定单击下一步单击下一步再单击下一步系统自动复制文件选择是的我想现在重新启动计算机单击完成系统重新启动 2 ● 如果选配了 USB 软驱将软驱插入 USB 接口系统会自动找到新硬件单击下一步单击下一步选择指定位置在地址栏中输入 E:\Driver\win98\USB FDD 单击下 9 USB 软驱驱动程序的安装可选单击下一步出现一提示对话框单击确定单击完成单击下一步单击下一步单击下一步单击下一步单击完成驱动程序一步安装完成 10 注意 USB 软驱为选配未选配此软驱的用户不必安装此驱动程序 5 Intel SpeedStep 驱动程序的安装 2 打开 E:\Driver\win98\SpeedStep 文件夹执行 Setup 程序单击 Next 系统自动复制文件选择 Yes 2 打开 E:\Driver\win98\Remote Controller 文件夹执行 INVICTRL301 程序单击 Yes I want to restart my computer now 单击 Finish 安装完成 11 Remote Controller 应用软件的安装可选 5 系统自动复制文件出现提示重新启动的对话框单击是系统重新启动安装完成 12 Lauch Manager 应用软件的安装注意因为此软件是用来支持遥控器使用的而遥控器为选配未选配遥控器的用户不必安装此应用软件 5 2 打开 E:\Driver\win98\Lauch Manager 文件夹执行 Se’tup 程序单击 Next 再单击 Next 选择 Yes 2 打开 E:\Driver\win98 文件夹将 Hot IDE 文件夹拷贝到 D 盘上然后打开 D:\Hot IDE 文件夹执行 Setup 程序单击是系统自动安装安装后出 I want to restart my computer now 单击 OK 系统重新启动安装完成 13 Hot IDE 应用软件的安装可选 5 现 Rm_sch 记事本说明文件安装完成注意因为此软件是针对光驱在 windows98 系统下可以开机插拔的软件所以不能使用光盘在光驱中安装要先将软件拷贝到硬盘下再进行安装 5 2 打开 E:\Driver\win98\Wireless LAN 文件夹打开 Application 文件夹执行 Setup 程 14 无线网卡应用软件的安装可选序单击 Next 单击 Yes 单击 Next 单击 Next 单击 Next 系统自动复制文件单击 Finish 安装完成注意因为无线网卡为选配只有选配了无线网卡的用户需要安装此应用软件未选配无线网卡的用户不需要安装此应用软件 5 2 15 Cardbus 控制器驱动程序的安装右键单击我的电脑选择属性选择设备管理器双击 PCMCIA 插槽选中 Genetic Cardbus 控制器单击属性单击驱动程序单击升级驱动程序单击下一步单击下一步选择指定位置输入 E \Driver\win98\CardBus 单击下一步单击下一步版本 V1.0 第8页/共 10 页
