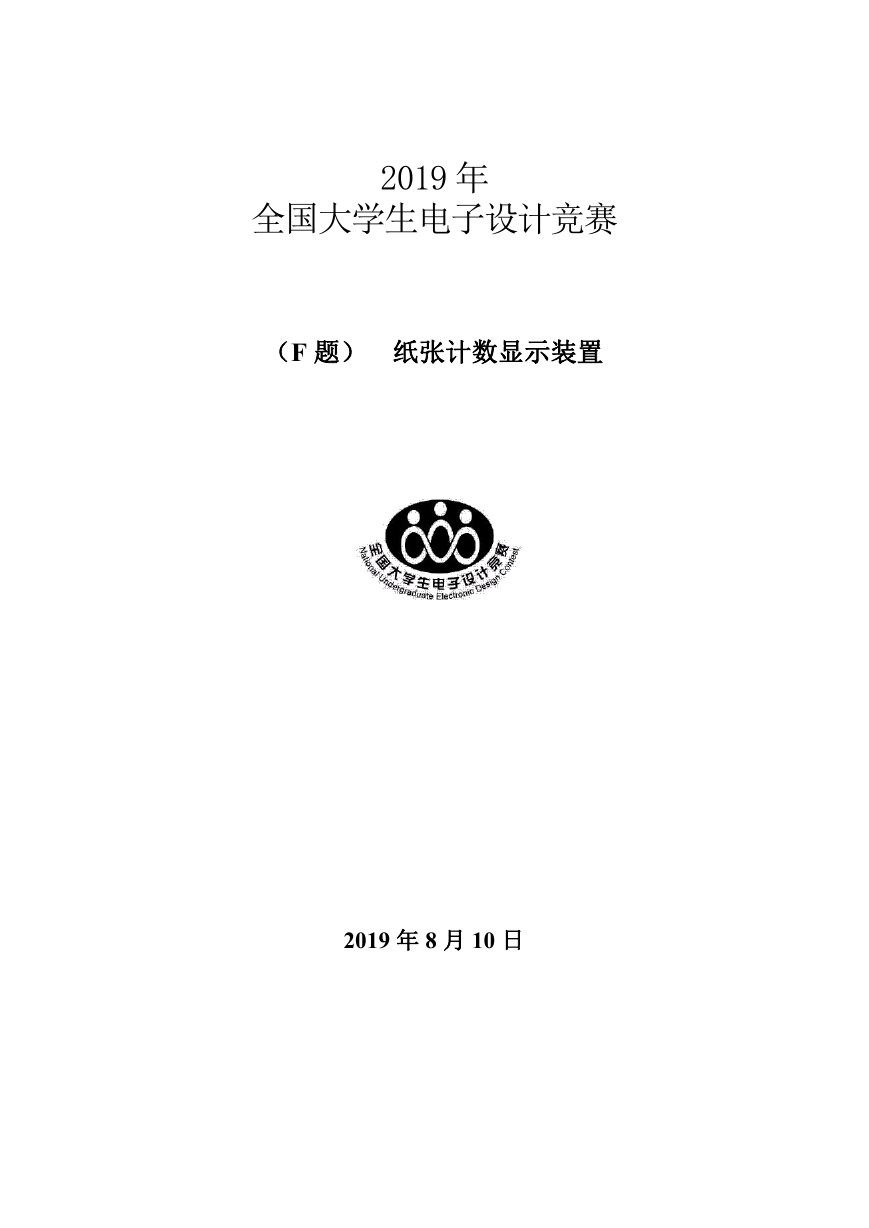

    2019 年 全国大学生电子设计竞赛 （F 题） 纸张计数显示装置 2019 年 8 月 10 日
    纸张计数显示装置 摘要：纸张计数显示装置是一种典型的多干扰，小信号的处理系统，其目的是为了 实现纸张的数量的识别。本系统利用 STM32F103C8T6 单片机处理，FDC2214 模块采集 信息，利用谐振的原理，得到两极板之间的电容，多次测量，经过 Matlab 拟合纸张与 电容的关系函数，再利用卡尔曼滤波得到较为准确的值，减小信号的噪声干扰，从而使 系统具有良好的性能，能很好地实现纸张快速识别、短路识别、自校准，具有很好的稳 定性。本系统通过大量的测试以及调试，通过频率值判断电容值，并显示在 OLED 液晶 显示屏上，最终可以实现纸张测量 ,短路检测等题目内容。 关键词：谐振频率；FDC2214；STM32F103C8T6；卡尔曼滤波；函数拟合

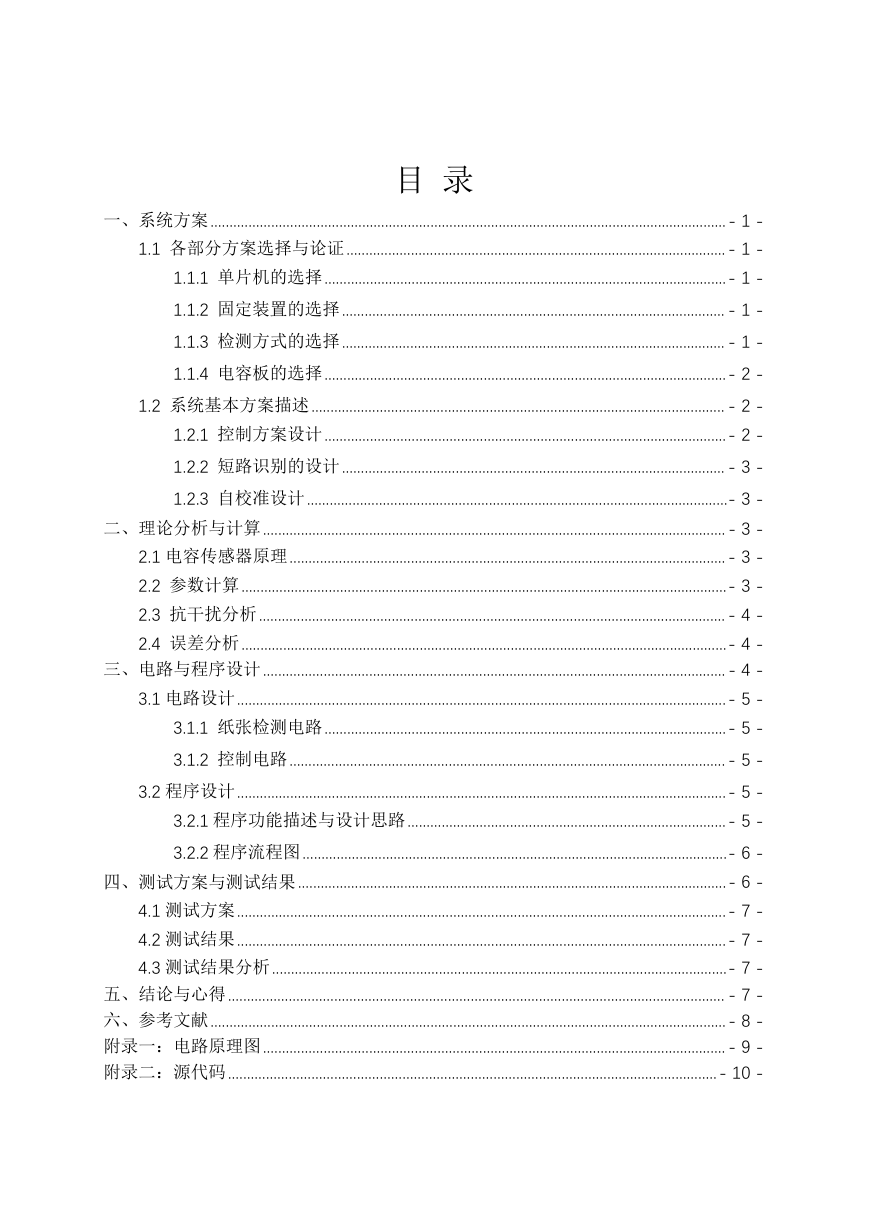

    目 录 一、系统方案........................................................................................................................................- 1 - 1.1 各部分方案选择与论证.................................................................................................... - 1 - 1.1.1 单片机的选择..........................................................................................................- 1 - 1.1.2 固定装置的选择..................................................................................................... - 1 - 1.1.3 检测方式的选择..................................................................................................... - 1 - 1.1.4 电容板的选择..........................................................................................................- 2 - 1.2 系统基本方案描述............................................................................................................. - 2 - 1.2.1 控制方案设计..........................................................................................................- 2 - 1.2.2 短路识别的设计..................................................................................................... - 3 - 1.2.3 自校准设计...............................................................................................................- 3 - 二、理论分析与计算.......................................................................................................................... - 3 - 2.1 电容传感器原理................................................................................................................... - 3 - 2.2 参数计算................................................................................................................................- 3 - 2.3 抗干扰分析........................................................................................................................... - 4 - 2.4 误差分析................................................................................................................................- 4 - 三、电路与程序设计.......................................................................................................................... - 4 - 3.1 电路设计.................................................................................................................................- 5 - 3.1.1 纸张检测电路..........................................................................................................- 5 - 3.1.2 控制电路................................................................................................................... - 5 - 3.2 程序设计.................................................................................................................................- 5 - 3.2.1 程序功能描述与设计思路....................................................................................- 5 - 3.2.2 程序流程图................................................................................................................- 6 - 四、测试方案与测试结果.................................................................................................................- 6 - 4.1 测试方案.................................................................................................................................- 7 - 4.2 测试结果.................................................................................................................................- 7 - 4.3 测试结果分析........................................................................................................................- 7 - 五、结论与心得................................................................................................................................... - 7 - 六、参考文献........................................................................................................................................- 8 - 附录一：电路原理图.......................................................................................................................... - 9 - 附录二：源代码.................................................................................................................................- 10 -
    一、系统方案 1.1 各部分方案选择与论证 1.1.1 单片机的选择 方案一：采用 STM32 系列单片机。STM32 系列单片机采用 3.3V 电压，运行速度 快，处理能力强大，具有高效的开发环境。STM32 系列单片机中 CPU 与模拟设备的结 合，使得校准、调试都变得非常方便。 方案二：采用 51 系列单片机。51 系列单片机应用最广泛的 8 位单片机比较容易 上手，有较为完善的按位操作系统，功能较完备。虽然 I/O 脚使用简单 , 但高电平 时无输出能力，有些功能增加了硬件和软件的负担，运行速度过慢，保护能力很差，容 易烧坏。 方案三：采用 Arduino 系列单片机。与上两者相比更加容易上手，有较为完善的库 函数可以调用，开源的代码，但是引脚太少。 通过比较，我们选择方案一，采用 STM32 系列单片机作为控制模块。 1.1.2 固定装置的选择 方案一：选择人工用手稳定铜板压紧纸张。此方案简单但太依赖个人感觉，并且压 纸力度很难把控，容易产生较大误差。 方案二：制作一个可升降的机械装置，可以固定两铜板平行的同时又可每次使用均 匀的力压紧纸张，并且固定两个极板，保证两个极板之间的正对面积不变。但此方案的 缺点是固定装置的制作较为困难。 综合考虑，为了增加可靠性，选择方案二。 1.1.3 检测方式的选择 方案一：选择集成运放式检测电路检测电容容量。此方案原理较为简单，电路也不 复杂，同时也能检测出微小电容的变化，符合需求。 方案二：选择 FDC2214 模块处理电容值。此方案的原理是使电容电感得到谐振频率 进而得到等效电容值，因为有现成模块，可以减少自己制作的电路部分，并且 FDC2214 芯片是 28 位的测量芯片，精度更高，对于此题的微小电容变化值处理也更加可靠。 - 1 -
    方案三：采样 Arduino 的测量电容的库函数来检测电路，利用耦合电容与测量电容 在电压上的关系，得到电容值，但是误差大，不能解决题目所有的问题。 综合考虑，选择方案二。 1.1.4 电容板的选择 方案一：使用覆铜板。覆铜板材料简单易得，成本低廉，且电容的形成只需两块金 属板即可，可以简单满足要求。 方案二：使用金属板。金属板的优点在于整块板子都是金属，因此可以用一面形成 电容的同时，另一面连接信号线，可以防止在形成电容的一面连接信号线产生凹凸面， 影响信号的准确性。 综合考虑，选择方案二。 1.2 系统基本方案描述 1.2.1 控制方案设计 根据题目要求，确定使用 OLED 显示屏，按键，蜂鸣器等外设。用按键来切换自校 准和正常测量模式，因加入纸张使两极板容量值发生变化，传递给 FDC2214 芯片，返 回值给单片机，通过单片机处理数据将返回值转化为纸张变化量，将其通过 OLED 屏显 示出来，完成此系列动作时间不超过五秒，并在完成后通过蜂鸣器发出蜂鸣声。如图 1-1 所示。 电源 OLED 蜂鸣 器 STM32F103 FDC2214 按键 极板识别纸张 图 1-1 - 2 -

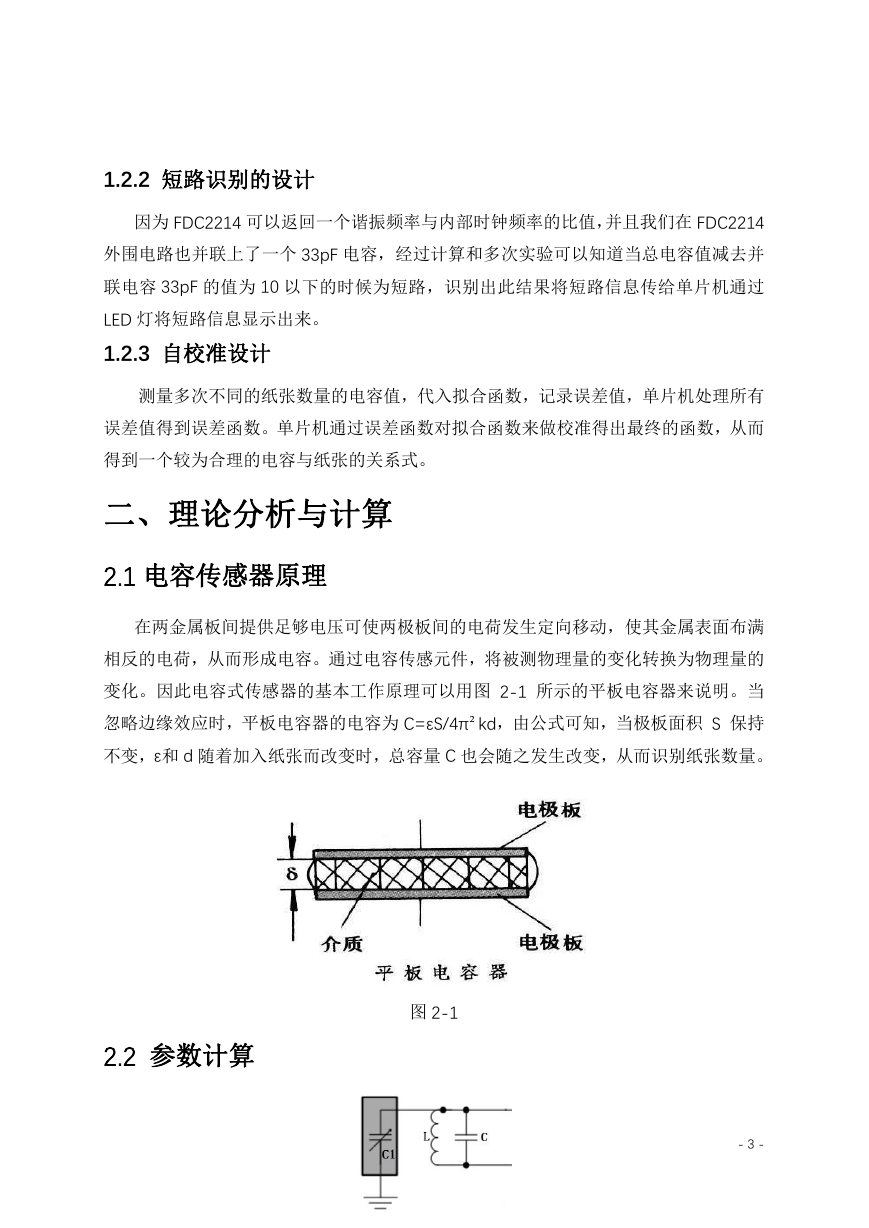

    1.2.2 短路识别的设计 因为 FDC2214 可以返回一个谐振频率与内部时钟频率的比值，并且我们在 FDC2214 外围电路也并联上了一个 33pF 电容，经过计算和多次实验可以知道当总电容值减去并 联电容 33pF 的值为 10 以下的时候为短路，识别出此结果将短路信息传给单片机通过 LED 灯将短路信息显示出来。 1.2.3 自校准设计 测量多次不同的纸张数量的电容值，代入拟合函数，记录误差值，单片机处理所有 误差值得到误差函数。单片机通过误差函数对拟合函数来做校准得出最终的函数，从而 得到一个较为合理的电容与纸张的关系式。 二、理论分析与计算 2.1 电容传感器原理 在两金属板间提供足够电压可使两极板间的电荷发生定向移动，使其金属表面布满 相反的电荷，从而形成电容。通过电容传感元件，将被测物理量的变化转换为物理量的 变化。因此电容式传感器的基本工作原理可以用图 2-1 所示的平板电容器来说明。当 忽略边缘效应时，平板电容器的电容为 C=εS/4π²kd，由公式可知，当极板面积 S 保持 不变，ε和 d 随着加入纸张而改变时，总容量 C 也会随之发生改变，从而识别纸张数量。 2.2 参数计算 图 2-1 - 3 -
    图 2-2 被测电容器器与 LC 电路图 如图 2-2 将被测电容器与 LC 电路接入 FDC2214 芯片的输入端，发生谐振时，容抗 =感抗，假设谐振频率为 f，则 1/2πfC1+1/2πfC=2πfL,根据 FDC2214 芯片的数据输出 DATAx=f*2^28/ ， 由内部时钟决定可得到 f，从而得到 C1=C/(4π²f²LC-1)。可 见，在芯片每个检测通道的输入端连接一个电感和电容，组成 LC 电路，被测电容传感 端（图 2.1 中灰色标识部分即为被测电容）与 LC 电路相连接，将产生一个谐振频率， 根据该频率值可计算出被测电容值。 2.3 抗干扰分析 硬件部分：在经过多次多种实验后，我们发现信号的干扰主要是体现在信号线、信 号线的接触的两个端子和极板中产生。 对于信号线的干扰我们选择了同轴线缆来屏蔽噪声的干扰，对于极板我们选择了木 块作为压紧的链接装置，而且我们选择具有很强抗电磁干扰的 FDC2214 芯片以及设计 相应滤波电路来减少电路中或者外界的电磁干扰。 软件部分：采用了卡尔曼滤波滤波算法，在假设信号和噪声都是平稳过程的条件下， 利用最优化方法对信号真值进行估计，达到滤波目的，减小噪声。 2.4 误差分析 加入纸张时改变距离进而改变电容容值，且一张纸的厚度仅在 0.07-0.08mm，电容 的改变是极小的，一旦有空气在间隙，测量值将非常不准确。除此之外，电容的正对面 积也之间关乎到测量值的准确度。 我们所用的是机械装置是可升降的固定的有机材料板子，为了使得受力均匀，纸张 能完全进入，我们采用了大板子，大负重的模式，再加上打孔定位两个极板使得正对面 积最大。 三、电路与程序设计 - 4 -
