升技Abit主板-KV-85说明书.pdf

发布时间：2022-05-11 发布人：admin 分类：说明书资料大小：2.56M 资料格式：pdf 举报版权申诉

第1页 / 共48页

第2页 / 共48页

第3页 / 共48页

第4页 / 共48页

第5页 / 共48页

第6页 / 共48页

第7页 / 共48页

第8页 / 共48页

簡介

特色與規格

主機板配置圖

硬體設定

安裝主機板到機殼上

安裝CPU與散熱片

安裝系統記憶體

連接埠、接頭及切換開關

BIOS設定

Esc:

↑↓← →:

F10:

Standard CMOS Features（標準CMOS參數設定）

Date (mm:dd:yy):

Time (hh:mm:ss):

IDE HDD Auto-Detection:

IDE Channel 1 Master/Slave, IDE Channel 2 Master/Slave, IDE Channel 3/4 Master:

Access Mode:

Capacity:

Cylinder:

Head:

Precomp:

Landing Zone:

Sector:

Drive A & Drive B:

Halt On:

Base Memory:

Extended Memory:

Total Memory:

Advanced BIOS Features（BIOS進階功能設定）

Hard Disk Boot Priority:

Quick Power On Self Test:

First Boot Device / Second Boot Device / Third Boot Device / Boot Other Device:

Swap Floppy Drive:

Boot Up Floppy Seek:

Boot Up NumLock Status:

Security Option:

Small Logo(EPA) Show:

Advanced Chipset Features（晶片組進階功能參數設定）

AGP Aperture Size:

AGP 2.0 Mode:

AGP Driving Control:

AGP Fast Write:

AGP Master 1 WS Write：

AGP Master 1 WS Read：

AGP 3.0 Calibration cycle:

Current FSB Frequency:

Current DRAM Frequency:

DRAM Clock:

DRAM Command Rate:

DRAM CAS Latency Time:

LDT Bus Frequency:

PCI Delay Transaction:

Vlink Data Rate:

Init Display First:

Integrated Peripherals（整合週邊設定）

Onboard SATA Mode Select:

IDE DMA transfer access:

On-Chip IDE1/IDE2 Controller:

IDE Prefetch Mode:

IDE HDD Block Mode:

OnChip Audio Controller:

Onboard LAN Controller:

OnChip USB Controller:

Onboard FDD Controller:

Onboard Serial Port:

Onboard Parallel Port:

Power Management Features（電源管理模式設定）

Power Button Function:

PWRON After PWR-Fail:

AMD K8 Cool ’n’ Quiet Control:

WakeUp by PME# of PCI:

Wake Up by Ring:

Wakeup by Alarm:

PnP/PCI Configurations（PNP/PCI組態設定）

Resources Controlled By:

PCI/VGA Palette Snoop:

Assign IRQ For USB:

PC Health Status（電腦健康狀態設定）

Shutdown Temperature:

All Voltages, Fans Speed and Thermal Monitoring:

Frequency/Voltage Control:

DIMM Voltage Adjust:

CPU Clock:

Load Fail-Safe Defaults（載入失效-安全恢復之預設值）

Load Optimized Defaults（載入最佳化效能預設值）

Set User Password（設定密碼）

Save & Exit Setup（離開並儲存所有設定至CMOS）

Exit Without Saving（離開但不儲存設定至CMOS）

安裝驅動程式

設定項目

驅動程式:

Manual（使用手冊）

Utility（公用程式）

ABIT Utility（ABIT公用程式）

Browse CD（瀏覽這張光碟）

Close（關閉）

如何獲得技術支援

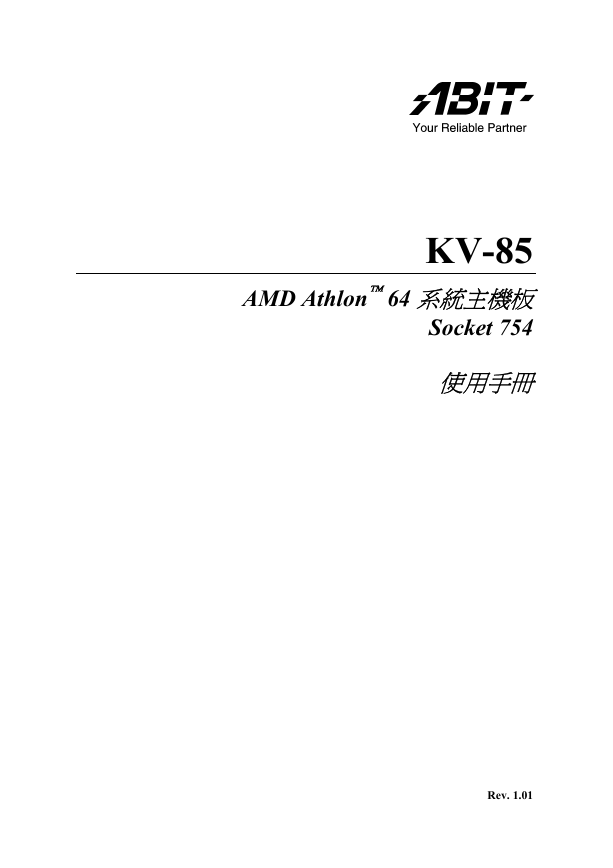

KV-85 AMD Athlon 64 系統主機板 Socket 754 使用手冊 Rev. 1.01

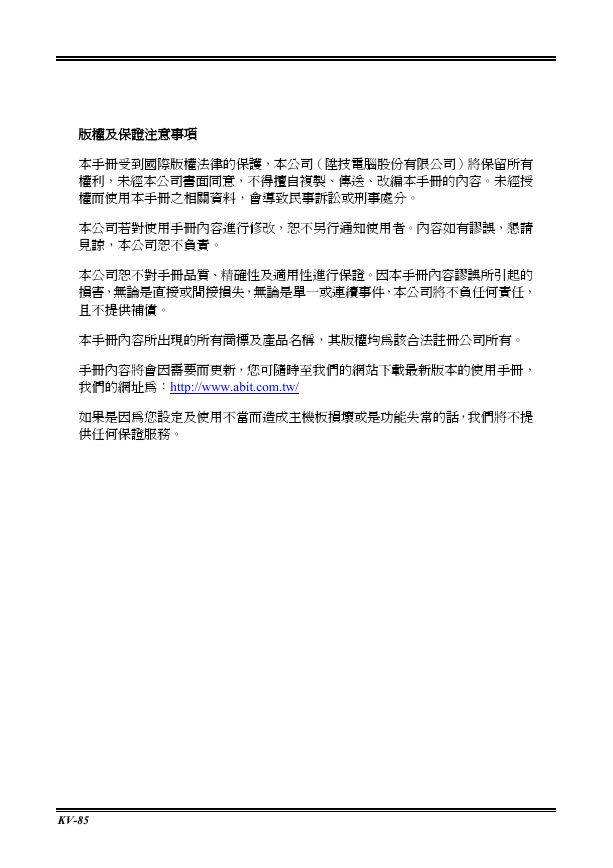

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 KV-85

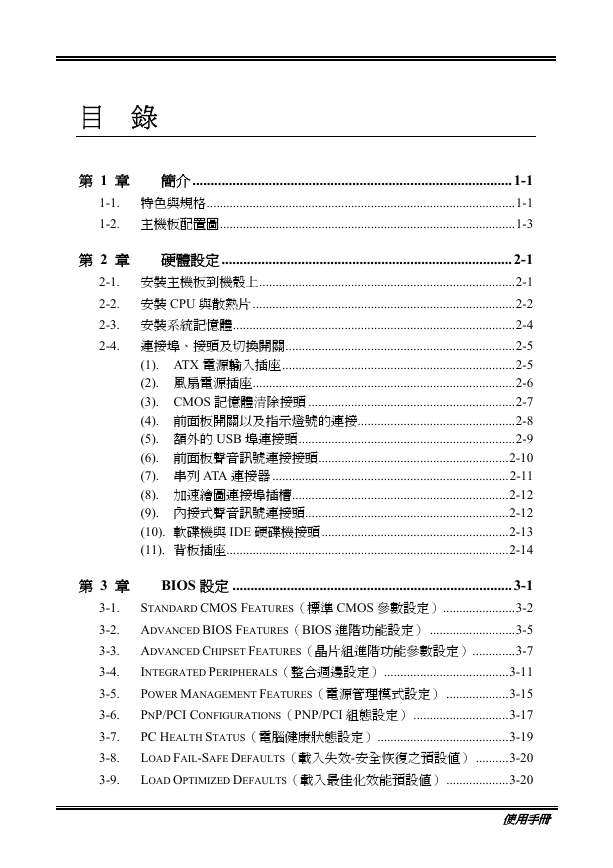

目錄第 1 章簡介 ........................................................................................1-1 1-1. 特色與規格..............................................................................................1-1 1-2. 主機板配置圖..........................................................................................1-3 第 2 章硬體設定................................................................................2-1 2-1. 安裝主機板到機殼上..............................................................................2-1 2-2. 安裝 CPU 與散熱片................................................................................2-2 2-3. 安裝系統記憶體......................................................................................2-4 2-4. 連接埠、接頭及切換開關......................................................................2-5 (1). ATX 電源輸入插座.......................................................................2-5 (2). 風扇電源插座................................................................................2-6 (3). CMOS 記憶體清除接頭 ...............................................................2-7 (4). 前面板開關以及指示燈號的連接................................................2-8 (5). 額外的 USB 埠連接頭..................................................................2-9 (6). 前面板聲音訊號連接接頭..........................................................2-10 (7). 串列 ATA 連接器 ........................................................................2-11 (8). 加速繪圖連接埠插槽..................................................................2-12 (9). 內接式聲音訊號連接頭..............................................................2-12 (10). 軟碟機與 IDE 硬碟機接頭.........................................................2-13 (11). 背板插座......................................................................................2-14 BIOS 設定 .............................................................................3-1 第 3 章 3-1. STANDARD CMOS FEATURES（標準 CMOS 參數設定）......................3-2 3-2. ADVANCED BIOS FEATURES（BIOS 進階功能設定） ..........................3-5 3-3. ADVANCED CHIPSET FEATURES（晶片組進階功能參數設定）.............3-7 INTEGRATED PERIPHERALS（整合週邊設定）......................................3-11 3-4. 3-5. POWER MANAGEMENT FEATURES（電源管理模式設定） ...................3-15 PNP/PCI CONFIGURATIONS（PNP/PCI 組態設定） .............................3-17 3-6. PC HEALTH STATUS（電腦健康狀態設定）........................................3-19 3-7. LOAD FAIL-SAFE DEFAULTS（載入失效-安全恢復之預設值） ..........3-20 3-8. 3-9. LOAD OPTIMIZED DEFAULTS（載入最佳化效能預設值）...................3-20 使用手冊

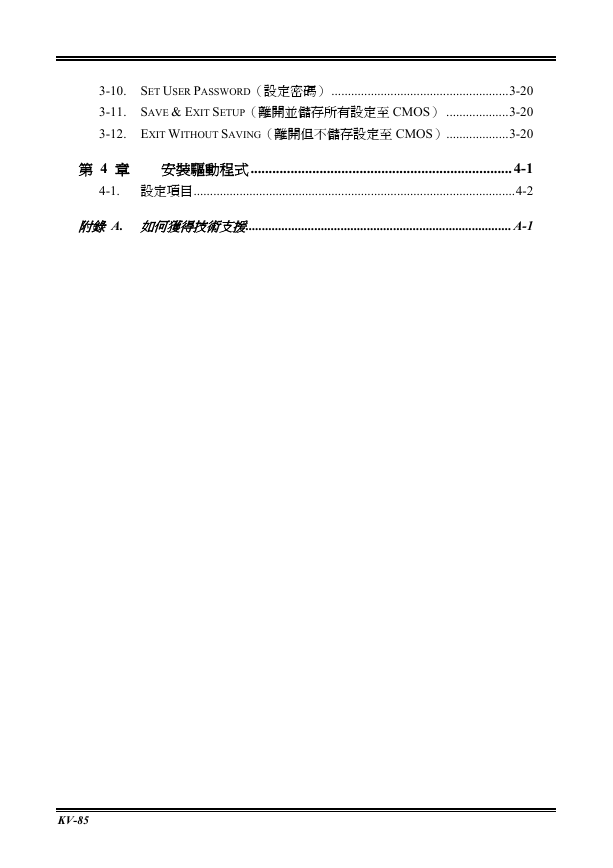

3-10. SET USER PASSWORD（設定密碼） ......................................................3-20 3-11. SAVE & EXIT SETUP（離開並儲存所有設定至 CMOS） ...................3-20 3-12. EXIT WITHOUT SAVING（離開但不儲存設定至 CMOS）...................3-20 第 4 章安裝驅動程式........................................................................4-1 4-1. 設定項目..................................................................................................4-2 附錄 A. 如何獲得技術支援................................................................................. A-1 KV-85

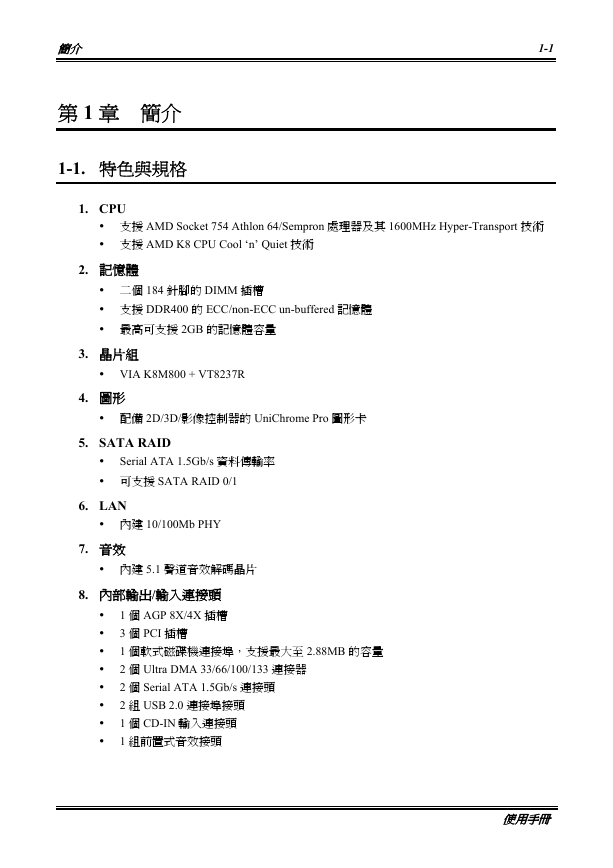

簡介 1-1 第 1 章簡介 1-1. 特色與規格 1. CPU ! 支援 AMD Socket 754 Athlon 64/Sempron 處理器及其 1600MHz Hyper-Transport 技術 ! 支援 AMD K8 CPU Cool n Quiet 技術 2. 記憶體 ! 二個 184 針腳的 DIMM 插槽 ! 支援 DDR400 的 ECC/non-ECC un-buffered 記憶體 ! 最高可支援 2GB 的記憶體容量 3. 晶片組 ! VIA K8M800 + VT8237R 4. 圖形 ! 配備 2D/3D/影像控制器的 UniChrome Pro 圖形卡 5. SATA RAID ! Serial ATA 1.5Gb/s 資料傳輸率 ! 可支援 SATA RAID 0/1 6. LAN ! 內建 10/100Mb PHY 7. 音效 ! 內建 5.1 聲道音效解碼晶片 8. 內部輸出/輸入連接頭 ! 1 個 AGP 8X/4X 插槽 ! 3 個 PCI 插槽 ! 1 個軟式磁碟機連接埠，支援最大至 2.88MB 的容量 ! 2 個 Ultra DMA 33/66/100/133 連接器 ! 2 個 Serial ATA 1.5Gb/s 連接頭 ! 2 組 USB 2.0 連接埠接頭 ! 1 個 CD-IN 輸入連接頭 ! 1 組前置式音效接頭使用手冊

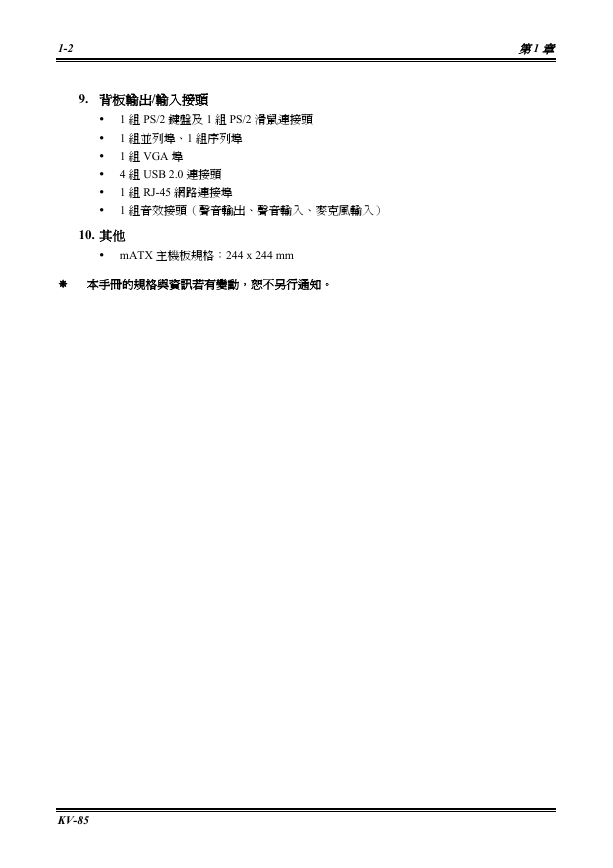

1-2 第1 章 9. 背板輸出/輸入接頭 ! 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭 ! 1 組並列埠、1 組序列埠 ! 1 組 VGA 埠 ! 4 組 USB 2.0 連接頭 ! 1 組 RJ-45 網路連接埠 ! 1 組音效接頭（聲音輸出、聲音輸入、麥克風輸入） 10. 其他 ! mATX 主機板規格：244 x 244 mm # 本手冊的規格與資訊若有變動，恕不另行通知。 KV-85

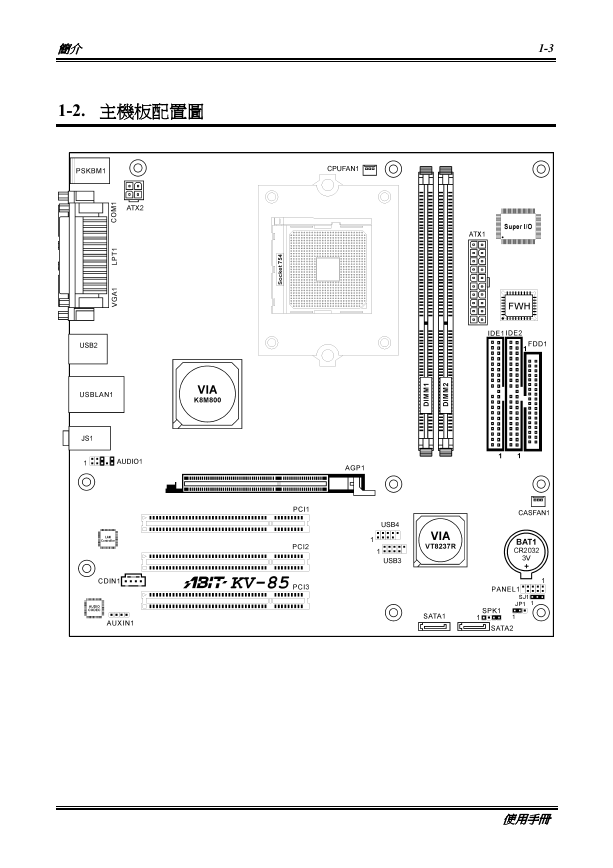

簡介 1-3 1-2. 主機板配置圖使用手冊

1-4 第1 章 KV-85
