一、背景 1、Situation 市场返修机，漏电故障较多，同时也是难点之一，特别是上电漏电低于1mA 的故障板；现把我前期的漏电维修经验分享给大家，以Jazz-TL00上电漏电0.6maA 为例，不足之处，欢迎指点。二、现象、问题描述 2、Task 手机在测试PT时漏电流项测试失败，漏电流为0.6mA，把手机拆成单板，用程控电源接上假电池给单板上电观察漏电流确实为0.6mA。三、关键过程、根本原因分析 3.1 维修思路首先确定是哪路漏电（海思平台一般有SYS和VPH）。 A. 在未加电的裸板上，用程控电源直接对L1501外加一个4V电压。若没有漏电则说明是VBATT 网络漏电；若依旧漏电说明是VBAT_SYS网络漏电。 B. 若第1步无法判断（有的单板VBATT和VBAT_SYS同时漏电），可拆下U1502，然后： 1) 用程控电源表直接加电到TS3001,若漏电说明是VBATT网络漏电； 2) 用程控电源表直接加电到L1501，若漏电说明是VBAT_SYS网络漏电。 C. 若VBATT和VBAT_SYS都存在漏电，优先维修VBATT，因为在使用压差法时，要在单板上电状态下测量，为避免干扰，在拆下U1502的情况下维修好 VBATT漏电，然后装上U1502再对VBAT_SYS漏电进行测量。 D. 用第1步方法判断出是VBAT_SYS漏电0.6mA。操作方法 A. 如下图所示（其他单板操作方法一样），调试程控电源表电压为4V，限流 2A左右。 B. 调试好程控电源表后，通过电池接口给单板上电，然后进行测量。

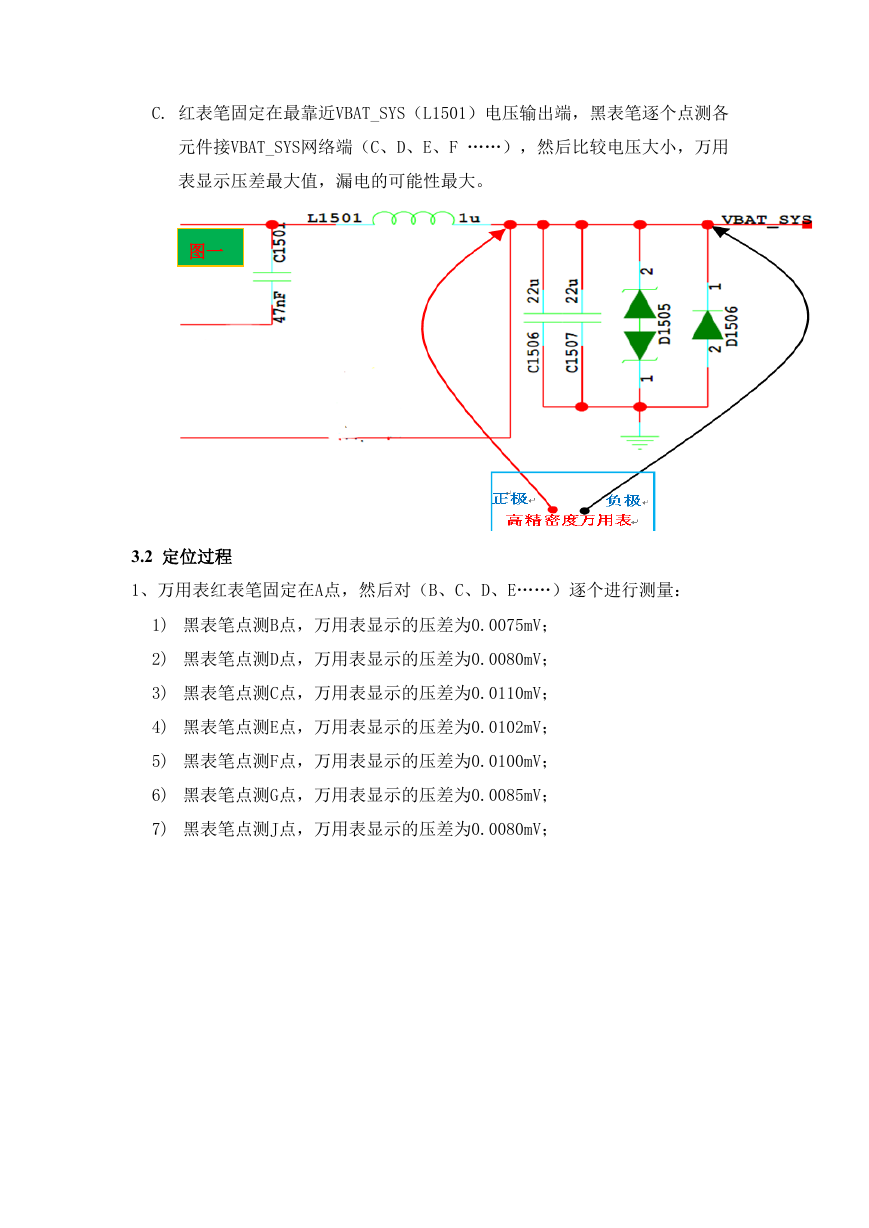

C. 红表笔固定在最靠近VBAT_SYS（L1501）电压输出端，黑表笔逐个点测各元件接VBAT_SYS网络端（C、D、E、F ……），然后比较电压大小，万用表显示压差最大值，漏电的可能性最大。图一 3.2 定位过程 1、万用表红表笔固定在A点，然后对（B、C、D、E……）逐个进行测量： 1) 黑表笔点测B点，万用表显示的压差为0.0075mV； 2) 黑表笔点测D点，万用表显示的压差为0.0080mV； 3) 黑表笔点测C点，万用表显示的压差为0.0110mV； 4) 黑表笔点测E点，万用表显示的压差为0.0102mV； 5) 黑表笔点测F点，万用表显示的压差为0.0100mV； 6) 黑表笔点测G点，万用表显示的压差为0.0085mV； 7) 黑表笔点测J点，万用表显示的压差为0.0080mV；

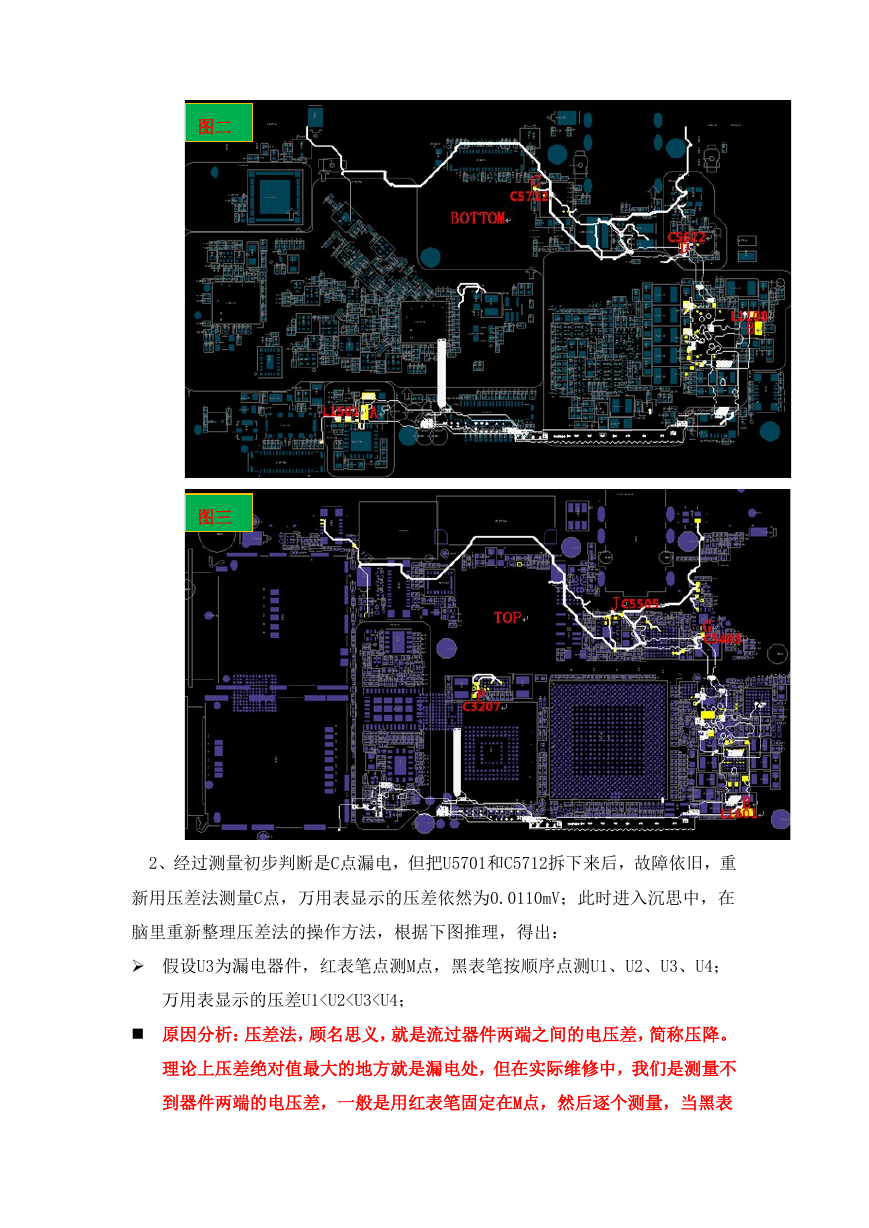

图二图三 2、经过测量初步判断是C点漏电，但把U5701和C5712拆下来后，故障依旧，重新用压差法测量C点，万用表显示的压差依然为0.0110mV；此时进入沉思中，在脑里重新整理压差法的操作方法，根据下图推理，得出：  假设U3为漏电器件，红表笔点测M点，黑表笔按顺序点测U1、U2、U3、U4；万用表显示的压差U1

笔测量到U4时，我们要把U3的压差叠加在一起计算，所以U4的压差可能会略大于U3点。图四 3、根据JAZZ电路走向图分析，A点到E点的线路较短，而压差值却接近于A 点到C点，经过相减，得出E点的压差值最大，判断是U1601漏电。 3.4、处理结果更换U1601，重新上电测试，漏电流正常，故障排除。四、操作方法图图五图四

图六图七图八五、总结

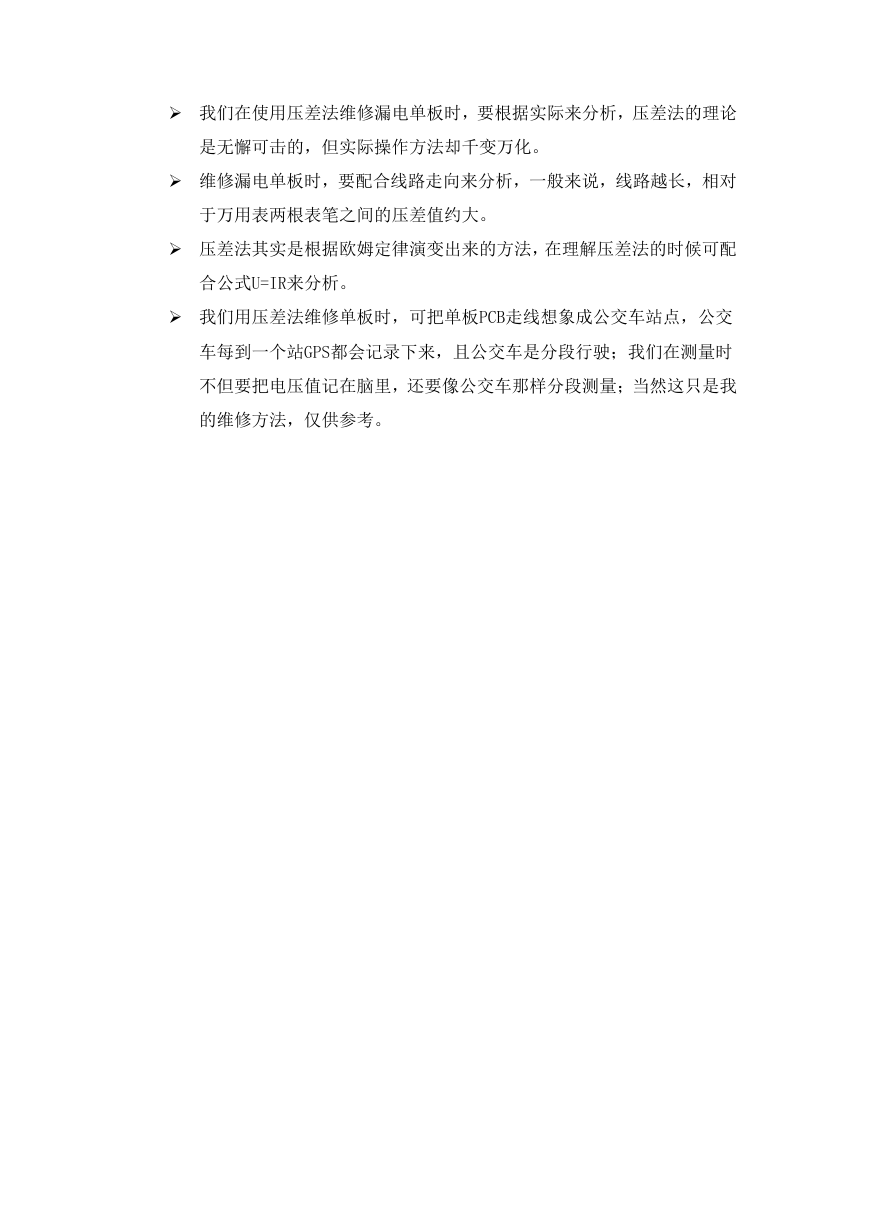

 我们在使用压差法维修漏电单板时，要根据实际来分析，压差法的理论是无懈可击的，但实际操作方法却千变万化。  维修漏电单板时，要配合线路走向来分析，一般来说，线路越长，相对于万用表两根表笔之间的压差值约大。  压差法其实是根据欧姆定律演变出来的方法，在理解压差法的时候可配合公式U=IR来分析。  我们用压差法维修单板时，可把单板PCB走线想象成公交车站点，公交车每到一个站GPS都会记录下来，且公交车是分段行驶；我们在测量时不但要把电压值记在脑里，还要像公交车那样分段测量；当然这只是我的维修方法，仅供参考。
