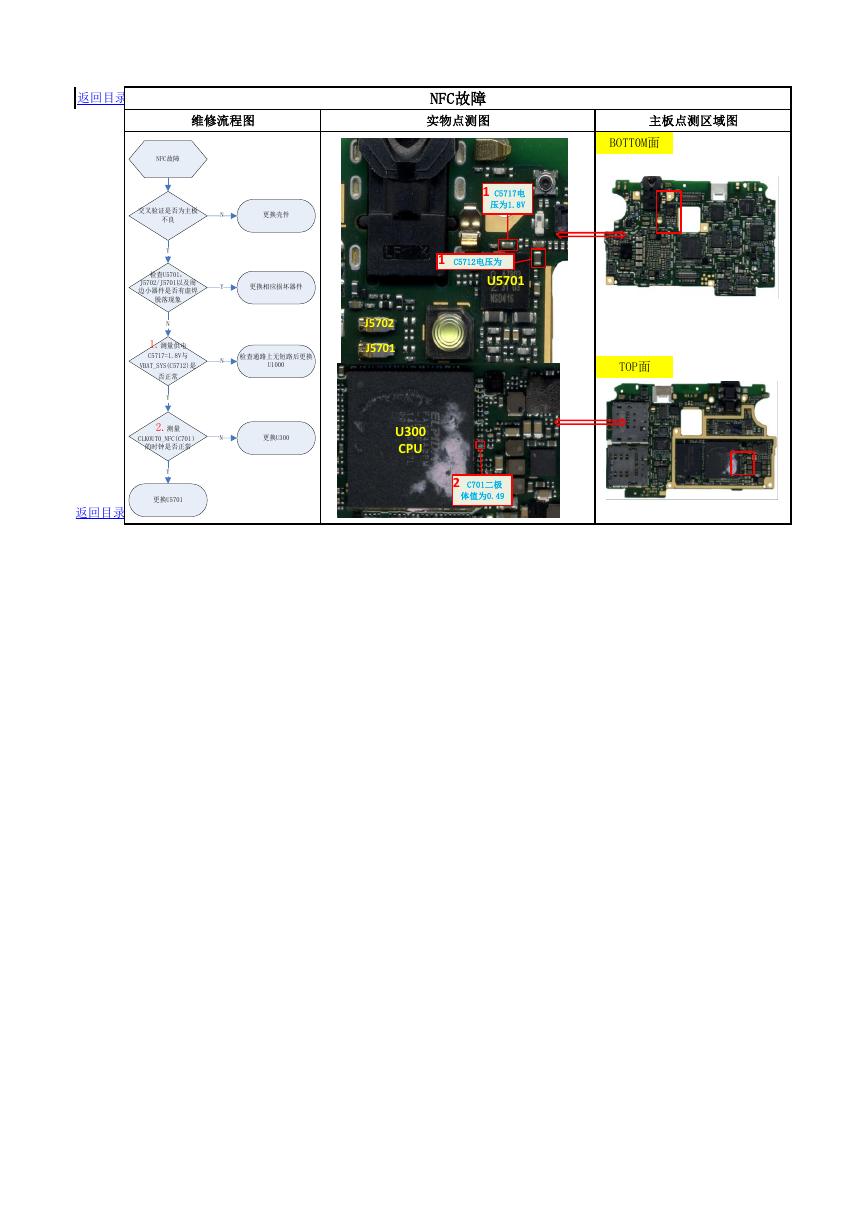

    返回目录 维修流程图 NFC故障 实物点测图 主板点测区域图 BOTT0M面 1 C5717电 压为1.8V 1 C5712电压为 U5701 J5702 J5701 TOP面 U300 CPU 2 C701二极 体值为0.49 返回目录 NFC故障交叉验证是否为主板不良更换壳件N检查U5701，J5702/J5701以及周边小器件是否有虚焊脱落现象Y更换相应损坏器件Y1.测量供电C5717=1.8V与VBAT_SYS(C5712)是否正常N检查通路上无短路后更换U1000N2.测量CLKOUT0_NFC(C701）的时钟是否正常Y更换U300N更换U5701Y
