华为MATE7 维修流程图 加速度、陀螺仪故障.pdf

发布时间：2022-03-27 发布人：admin 分类：说明书 资料大小：0.23M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

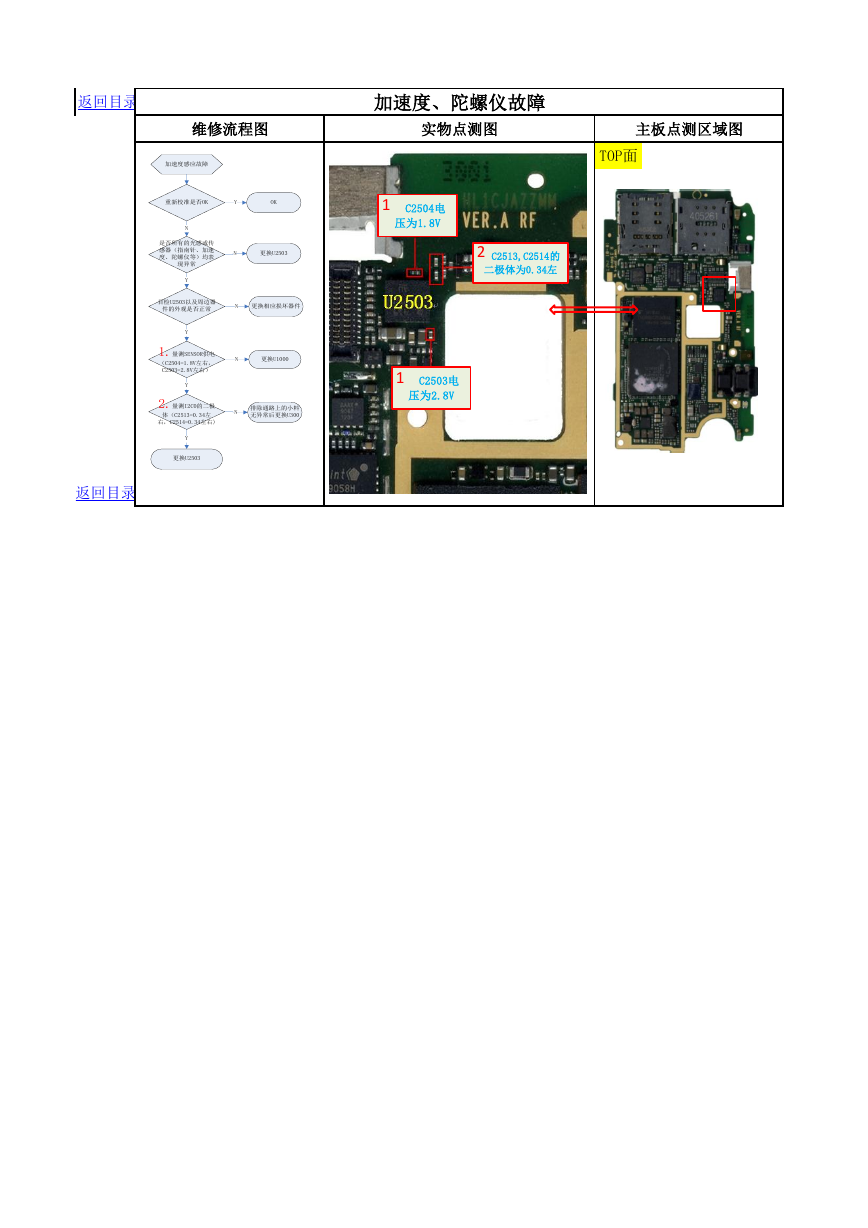

    返回目录 加速度、陀螺仪故障 维修流程图 实物点测图 主板点测区域图 TOP面 1 C2504电 压为1.8V 2 C2513,C2514的 二极体为0.34左 1 C2503电 压为2.8V 返回目录 加速度感应故障重新校准是否OKYOKN目检U2503以及周边器件的外观是否正常N更换相应损坏器件Y1.量测SENSOR供电（C2504=1.8V左右，C2503=2.8V左右）N更换U1000Y2.量测I2C0的二极体（C2513=0.34左右，C2514=0.34左右)N排除通路上的小料无异常后更换U300Y更换U2503是否所有的光感或传感器（指南针、加速度、陀螺仪等）均表现异常YN更换U2503
