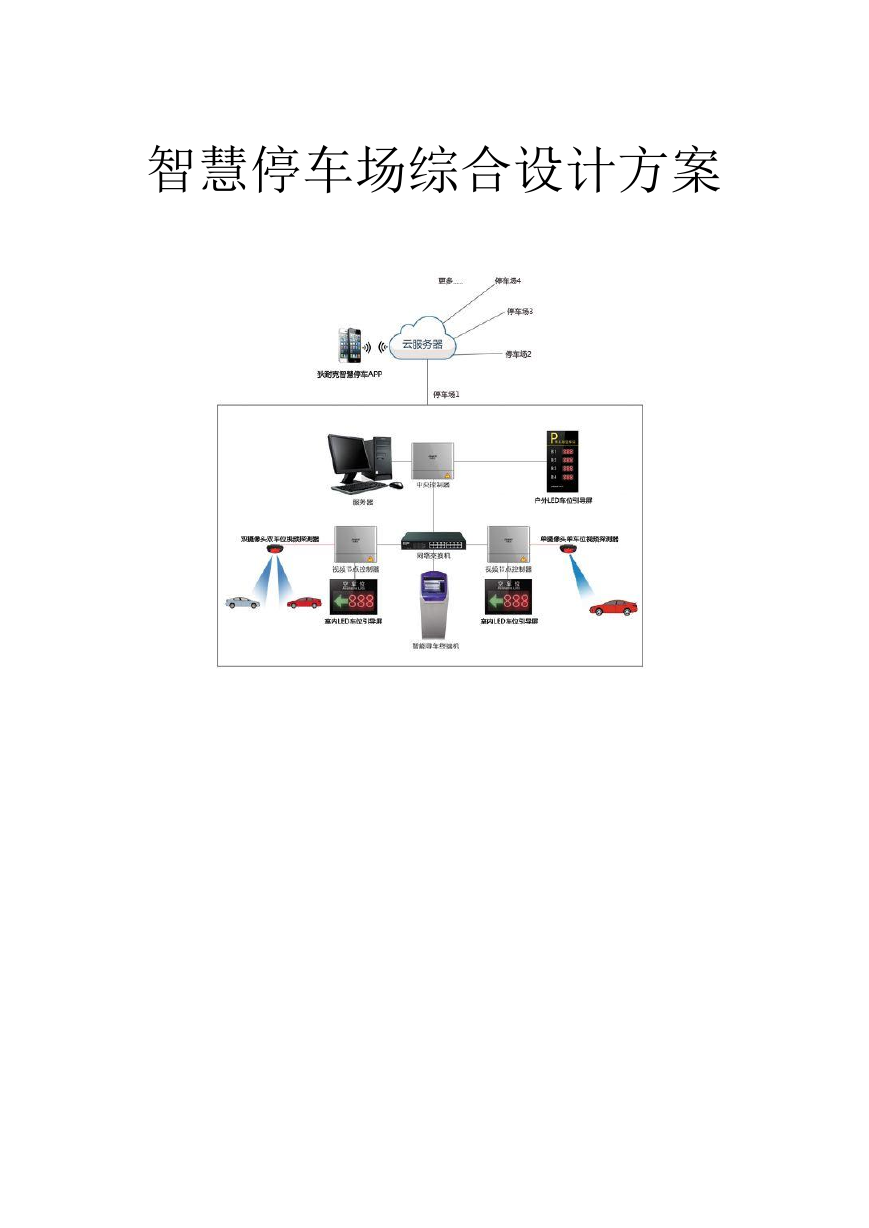

一、前言
2010 年宁波市政府在国内首提建设“智慧城市”,拉开了中国“智慧城市”建设的序幕。随后,南京、深圳、广州、
武汉、北京、上海等城市陆续推出相关规划或行动方案。智慧城市是新一代信息技术支撑、知识社会创新 2.0 环境下
的城市形态,智慧城市通过物联网、云计算等新一代信息技术实现全面智能的感知、宽带泛在的互联、智能融合的应
用以及以用户创新、开放创新、大众创新、协同创新为特征的可持续创新。伴随网络帝国的崛起、移动技术的融合发
展以及创新的民主化进程,知识社会环境下的智慧城市是继数字城市之后信息化城市发展的高级形态。“智慧城市”包
含了智能楼宇、智能家居、路网监控、智慧停车场等诸多领域。
科拓提出的智慧停车场综合方案,从智慧城市的最基层组成部分——智慧停车场入手,通过提供便民的停车场智
能化综合服务,创新停车场综合管理手段;从基层做起,对构建智能化的社会管理体系具有重要的推动作用。 随着《物
联网“十二五”发展规划》的出台,预示着政府对于物联网前景的看重,也汇聚着市场越来越多的目光。《规划》保守
预计,到 2015 年,中国物联网产业将实现 5000 多亿元的规模,年均增长率为 11%左右;其中显示的重点领域包括智能
交通、智能安防、智能物流等在内,共九大领域。智慧停车场建成后,将改变传统停车场的工作模式,创新停车场管
理体系,提高便民惠民的服务水平和车场的安全水平,提高车主的满意度,促进车场与车主双赢的局势。
1 / 53
二、智慧停车场设计原则
随着科技进步和中国经济的高速发展,人民的生活水平不断的提高,城市汽车也增长迅猛,于是出现了车位少、“停
车难”以及“找车难”等社会问题。因此如何利用先进的科学技术来创建具有先进水平的现代化的智能停车管理以顺
应时代发展的要求已成为十分紧迫的问题。在当前的车场管理中。存在的以下问题:
1. 传统的停车场收费模式大多采用近距离读卡方式,必须停车刷卡通行,使用非常不方便,需要摇下车窗伸出手刷
卡,有的还需要下车刷卡。下雨天容易被淋湿,上下坡道停车刷卡容易造成溜车、碰撞等事故。
2. 停车刷卡更有通行速度慢的缺点,尤其是在进出高峰容易造成拥堵。
3. 在传统停车场管理中,场内到底还有多少停车位可以使用,管理者一无所知,只能靠人工去勘察。且须配备大量
的专职场内管理人员依靠人工去引导车辆停放,影响停车场形象、增加管理成本。
4. 如果停车场没有配备专职引导的管理员的话,泊车者入场后无法迅速的进入泊车位置停放车辆,只能在场内无序
流动中人工寻找空余车位,不但占用场内出入主车道资源,甚至造成场内交通拥堵。
5. 在大型停车场内,车主在返回停车场时往往由于停车场空间大,环境及标志物类似、方向不易辨别等原因,容易
在停车场内迷失方向,寻找不到自己的车辆。
一个好的建筑必须具备先进的技术、现代化的硬件设施,以保证车辆进出快捷、方便、顺畅、有序,泊车安全、
防盗;同时还需要优秀的收费系统以保证管理方便、收费的公开、公正、合理、费用不流失,真正实现人性化、智能
化、自动化的管理。
为了提高停车场的信息化、智能化管理水平,给车主提供一种更加安全、舒适、方便、快捷和开放的环境,实现
停车场运行的高效化、节能化、环保化,科拓吸取国外先进技术,结合国内实际情况,推出了智慧停车场综合解决方
案;方案由两大部分组成,分别是:“视频免取卡收费系统”及“停车场找车机”,依靠系统本身的强大功能及在车牌
识别方面的优势互补,实现了从车辆快速进场、快速停车;车主返回车场时快速找车、快速缴费等全自动化智能停车
场管理应用。
“视频免取卡收费系统”,改变了往昔由人工管理或者刷卡/取票管理带来的泊车效率低、服务差、人为的乱收费
和拒缴停车费等诸多问题。系统是以一套完善的基于车牌及车型识别的收费系统作为车辆出入停车场凭证,通过出入
口识别车牌号码及识别车型,车辆颜色来判断车辆进出场的权限并判断车辆的停放时间及所需缴纳的停车费。既可以
应用于小型的一进一出停车场系统,也可以应用于大型的多进多出车场系统。
“停车场找车机”通过视频图像拍摄及处理技术,实现了通过输入车牌号,显示车主及车辆所处的位置,帮助顾
客尽快找到车辆停放的区域。系统结合了车位引导功能,可以自动引导车辆快速进入空车位,降低管理人员成本,消
除寻找车位的烦恼,提高顾客对停车场乃至其所属物业公司的满意度;加快停车场的车辆周转,提高停车场的使用率
和经济效益;提升停车场管理水平,提高停车场所属物业公司的对外形象。
2 / 53

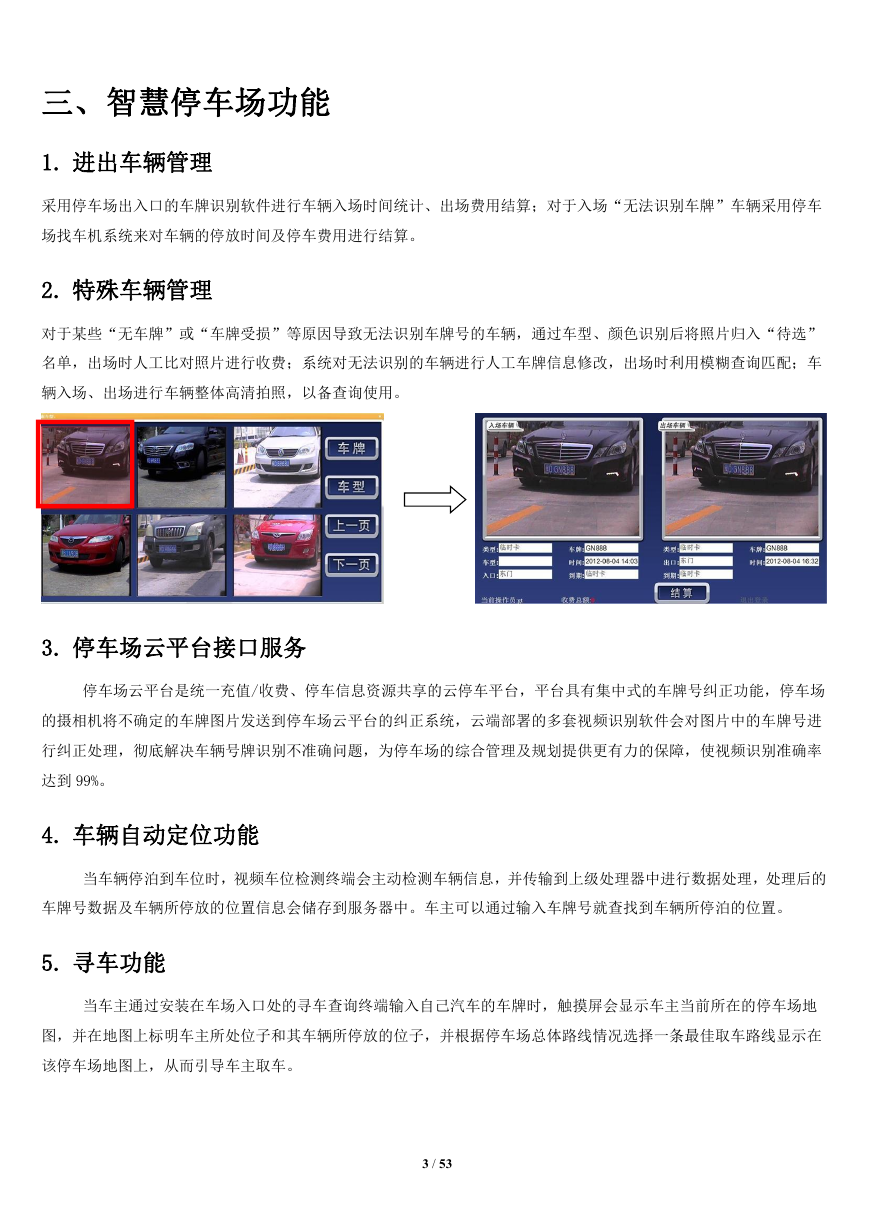

三、智慧停车场功能
1. 进出车辆管理
采用停车场出入口的车牌识别软件进行车辆入场时间统计、出场费用结算;对于入场“无法识别车牌”车辆采用停车
场找车机系统来对车辆的停放时间及停车费用进行结算。
2. 特殊车辆管理
对于某些“无车牌”或“车牌受损”等原因导致无法识别车牌号的车辆,通过车型、颜色识别后将照片归入“待选”
名单,出场时人工比对照片进行收费;系统对无法识别的车辆进行人工车牌信息修改,出场时利用模糊查询匹配;车
辆入场、出场进行车辆整体高清拍照,以备查询使用。
3. 停车场云平台接口服务
停车场云平台是统一充值/收费、停车信息资源共享的云停车平台,平台具有集中式的车牌号纠正功能,停车场
的摄相机将不确定的车牌图片发送到停车场云平台的纠正系统,云端部署的多套视频识别软件会对图片中的车牌号进
行纠正处理,彻底解决车辆号牌识别不准确问题,为停车场的综合管理及规划提供更有力的保障,使视频识别准确率
达到 99%。
4. 车辆自动定位功能
当车辆停泊到车位时,视频车位检测终端会主动检测车辆信息,并传输到上级处理器中进行数据处理,处理后的
车牌号数据及车辆所停放的位置信息会储存到服务器中。车主可以通过输入车牌号就查找到车辆所停泊的位置。
5. 寻车功能
当车主通过安装在车场入口处的寻车查询终端输入自己汽车的车牌时,触摸屏会显示车主当前所在的停车场地
图,并在地图上标明车主所处位子和其车辆所停放的位子,并根据停车场总体路线情况选择一条最佳取车路线显示在
该停车场地图上,从而引导车主取车。
3 / 53
6. 车位自动引导功能
车辆入场后,车位引导系统通过视频车位检测终端,自动检测车位占用或空闲的状态,并将检测到的车位状况变
化实时送至车位引导屏显示,车位引导屏指引车辆找到最佳的空闲停车位置,引导车主快速地找到满意的空车位。每
个车位还装有车位指示灯,车位被占用指示灯显示红色,空余车位显示绿色,残障人土专用车位用蓝灯表示、VIP 或者
预订车位用橙色灯表示。
4 / 53
7. 车位管理功能
系统可对车位进行实时控制管理,管理人员可以查看相关情况,停车后,可以进行停车时间监测。车辆停入车位
后开始计时,在控制室可随时了解各车位的停车时间。
8. 报表功能
系统可以根据要求,进行各种统计、自动生成相关报表;能够统计停车场每天和每月的使用率、分时段使用率等,
并且可以实现报表的 EXCEL 格式导入、导出功能,方便管理人员的工作。
9. 系统自检功能
引导系统可定时进行自检,发生故障后自动报警,便于及时进行维护。
10. 车场监控功能(可选)
通过对停车场的整体停车收费情况进行实时监控和统计,来实现停车场管理系统在安防方面的应用和功能。
11.
LED 显示屏功能
采用 LED 显示屏,可用中文显示欢迎词语、空车位数量、车位已满等停车场相关信息。
