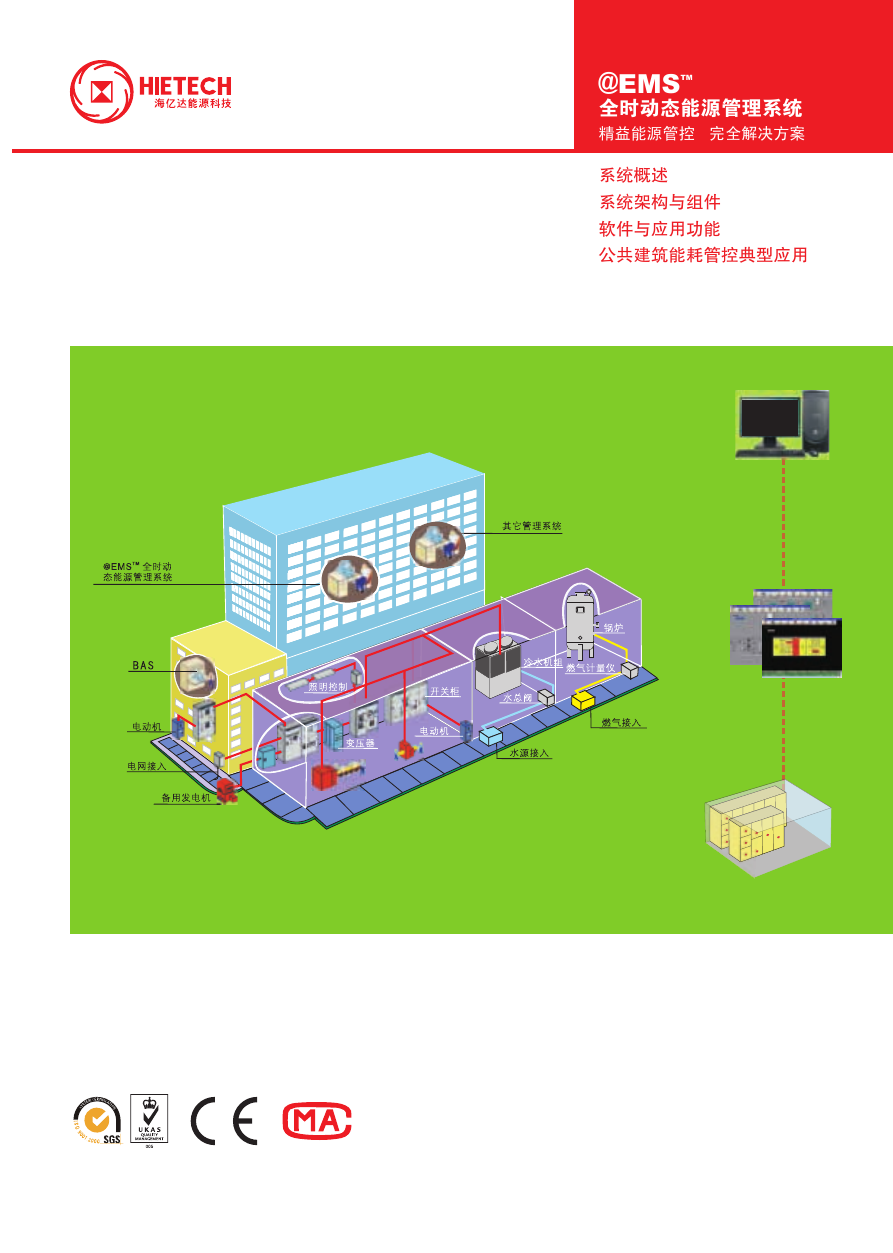

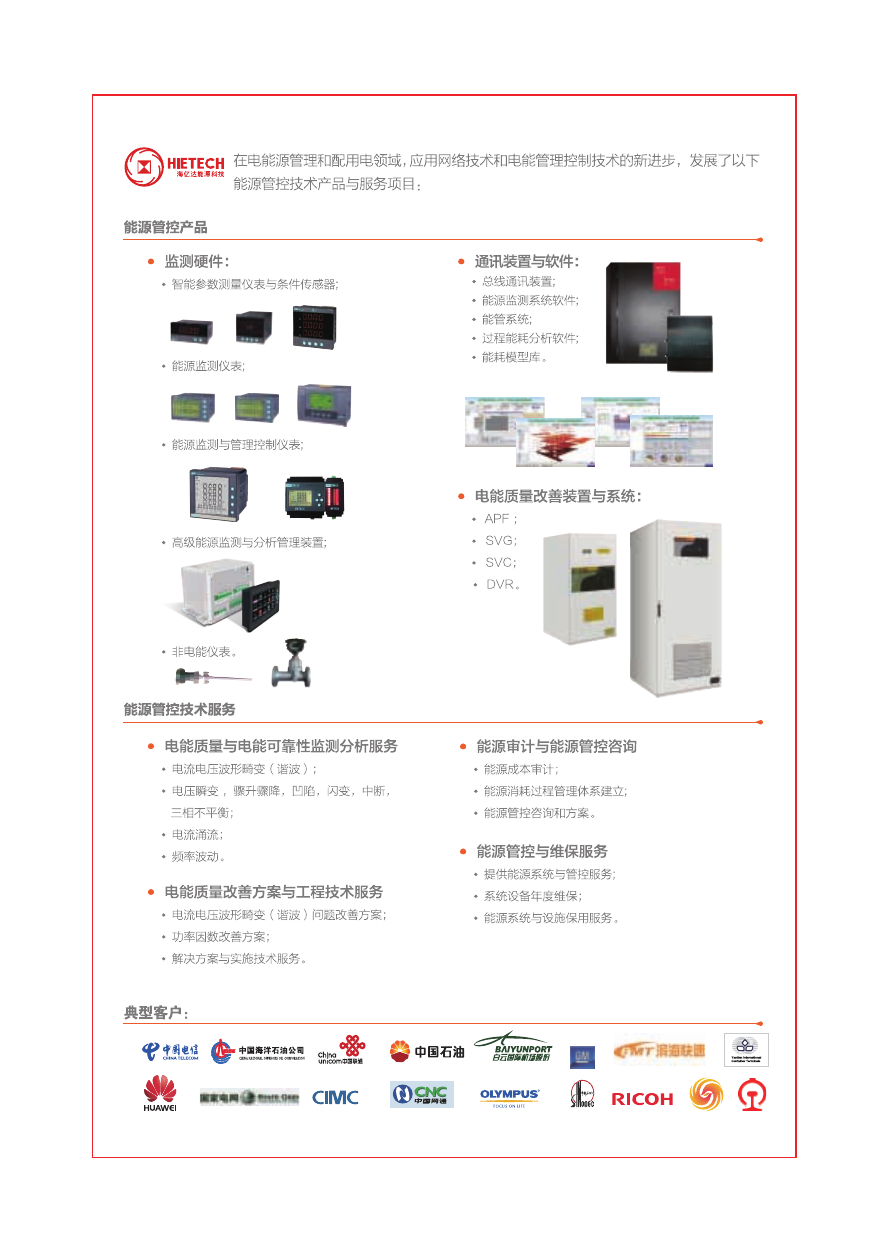

@EMSTM 全时动态能源管理系统精益能源管控完全解决方案系统概述系统架构与组件软件与应用功能公共建筑能耗管控典型应用

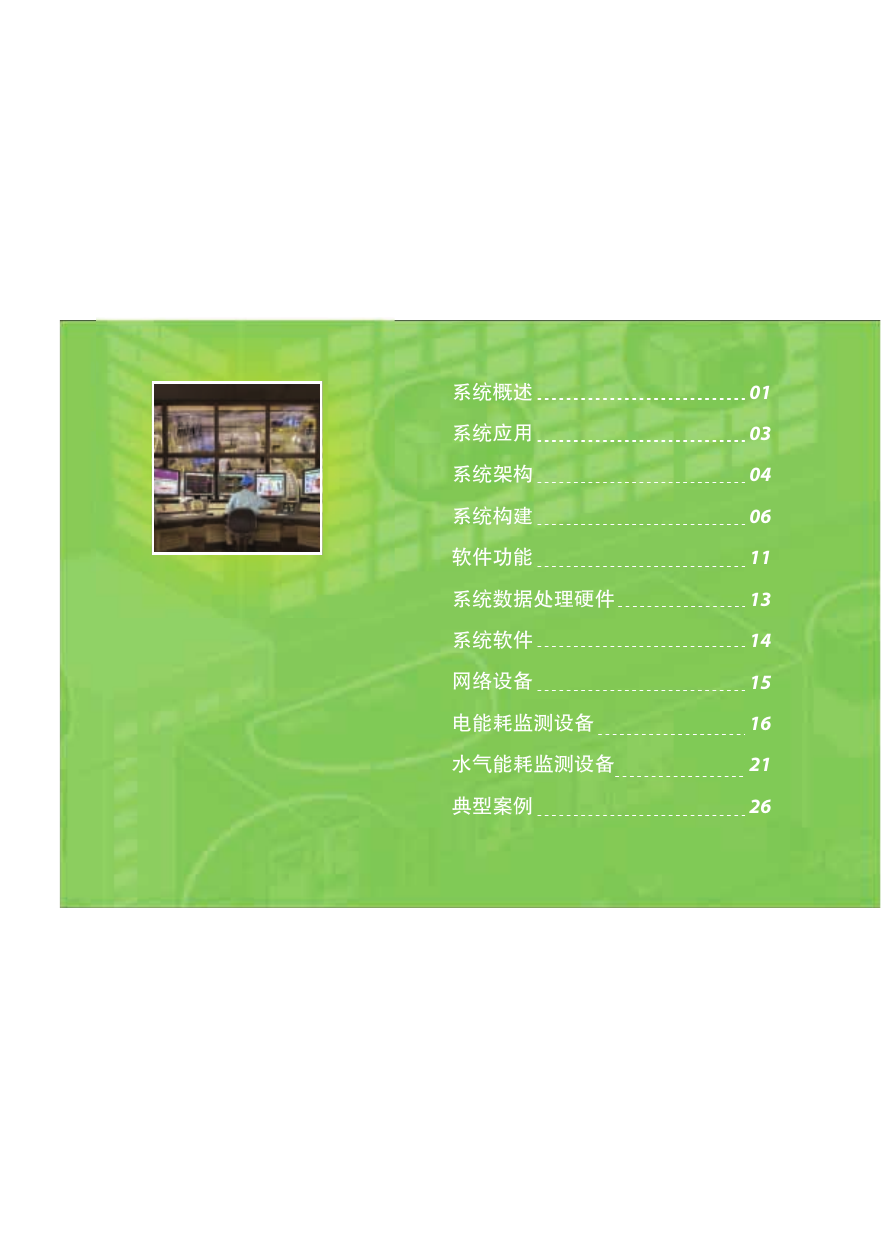

系统概述系统应用系统架构系统构建软件功能系统数据处理硬件系统软件网络设备电能耗监测设备水气能耗监测设备典型案例 01 03 04 06 11 13 14 15 16 21 26

@EMS TM 系统概述今天，能源已成为人类社会不可或缺的基本要素。在这个星球上 , 随着能源日益紧张和环境恶化 , 获得经济方便环保的能源变成一个关系人类生存与可持续发展的急迫问题 , 寻找提高能源利用效率的解决之道成为小到社会家庭 , 大到企业与政府等全社会的共同责任。各类水、电、气设备与分类能耗是工业设施、社会基础设施与各类建筑建设投资和日常运营成本的主要构成部分之一，合理布局能源设施配置和管控功能可以显著提高设施与能源利用效率并降低成本。传统能耗监测管理模式局限的能耗监测粗放的能源管理大量管理盲区传统能源管理系统对能耗监测管理比较粗放，对能耗设施的耗能情况及耗能过程缺乏细致的管理，对建筑的各项能源消耗管理完全是事后统计的模式，表现为如下特征：运行参数与能源消耗统计粗放传统能源管理多局限于对一些主要的耗能节点进行监视（如配电系统的高低压进线，给排水系统的总进水管流量，暖通，空调的气体总流量等），只有整体能耗情况的统计，缺乏对实际能耗使用细节的关注，而且多采用手工记录，存在记录不同步于实时等问题，能耗数据与运行参数流于形式。运行抄表记录 @EMSTM 全时动态能源管理系统完善的用户端能耗监测管理 @EMSTM 全时动态能源管理系统实现了全面的能耗监测和综合管理功能；完善的能耗监测管理 @EMSTM 全时动态能源管理系统利用现代测量控制技术和数据处理与通讯技术，再经济合理的成本下实现对用户端包括电源进线到终端用电设备在内的全部配电用电系统以及其他能源实施的管理控制，大幅提高水，电，气等能源系统与设施的运行与管理效率，降低运营成本。能耗数据自动生成 1 @EMSTM 全时动态能源管理系统 www.hietech.com.cn

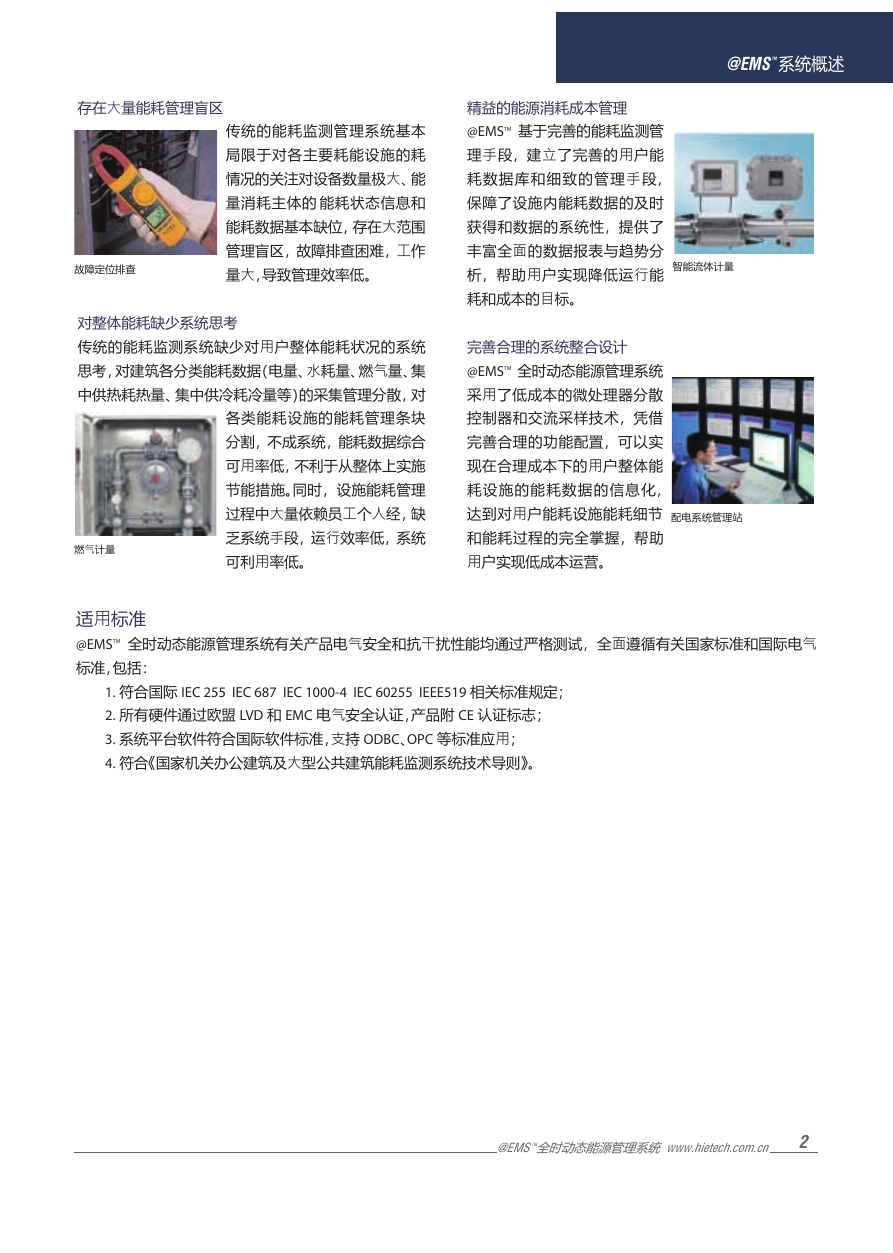

@EMS TM 系统概述存在大量能耗管理盲区传统的能耗监测管理系统基本局限于对各主要耗能设施的耗情况的关注对设备数量极大、能量消耗主体的能耗状态信息和能耗数据基本缺位，存在大范围管理盲区，故障排查困难，工作量大，导致管理效率低。故障定位排查精益的能源消耗成本管理 @EMSTM 基于完善的能耗监测管理手段，建立了完善的用户能耗数据库和细致的管理手段，保障了设施内能耗数据的及时获得和数据的系统性，提供了丰富全面的数据报表与趋势分析，帮助用户实现降低运行能耗和成本的目标。智能流体计量对整体能耗缺少系统思考传统的能耗监测系统缺少对用户整体能耗状况的系统思考，对建筑各分类能耗数据（电量、水耗量、燃气量、集中供热耗热量、集中供冷耗冷量等）的采集管理分散，对各类能耗设施的能耗管理条块分割，不成系统，能耗数据综合可用率低，不利于从整体上实施节能措施。同时，设施能耗管理过程中大量依赖员工个人经，缺乏系统手段，运行效率低，系统可利用率低。燃气计量完善合理的系统整合设计 @EMSTM 全时动态能源管理系统采用了低成本的微处理器分散控制器和交流采样技术，凭借完善合理的功能配置，可以实现在合理成本下的用户整体能耗设施的能耗数据的信息化，达到对用户能耗设施能耗细节和能耗过程的完全掌握，帮助用户实现低成本运营。配电系统管理站适用标准 @EMSTM 全时动态能源管理系统有关产品电气安全和抗干扰性能均通过严格测试，全面遵循有关国家标准和国际电气标准，包括： 1. 符合国际 IEC 255 IEC 687 IEC 1000-4 IEC 60255 IEEE519 相关标准规定； 2. 所有硬件通过欧盟 LVD 和 EMC 电气安全认证，产品附 CE 认证标志； 3. 系统平台软件符合国际软件标准，支持 ODBC、OPC 等标准应用； 4. 符合《国家机关办公建筑及大型公共建筑能耗监测系统技术导则》。 @EMSTM 全时动态能源管理系统 www.hietech.com.cn 2

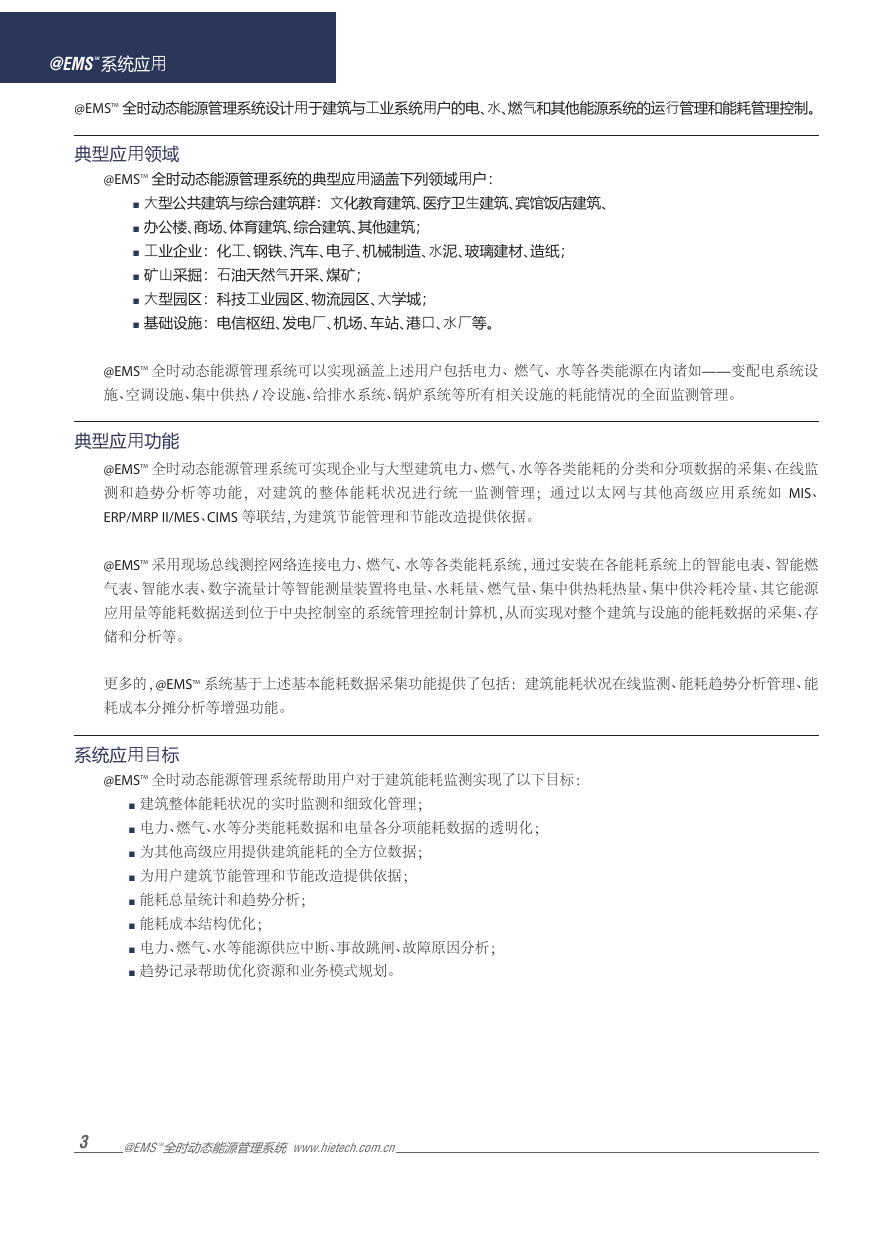

@EMS TM 系统应用 @EMSTM 全时动态能源管理系统设计用于建筑与工业系统用户的电、水、燃气和其他能源系统的运行管理和能耗管理控制。典型应用领域 @EMSTM 全时动态能源管理系统的典型应用涵盖下列领域用户： ■ 大型公共建筑与综合建筑群：文化教育建筑、医疗卫生建筑、宾馆饭店建筑、 ■ 办公楼、商场、体育建筑、综合建筑、其他建筑； ■ 工业企业：化工、钢铁、汽车、电子、机械制造、水泥、玻璃建材、造纸； ■ 矿山采掘：石油天然气开采、煤矿； ■ 大型园区：科技工业园区、物流园区、大学城； ■ 基础设施：电信枢纽、发电厂、机场、车站、港口、水厂等。 @EMSTM 全时动态能源管理系统可以实现涵盖上述用户包括电力、燃气、水等各类能源在内诸如——变配电系统设施、空调设施、集中供热 / 冷设施、给排水系统、锅炉系统等所有相关设施的耗能情况的全面监测管理。典型应用功能 @EMSTM 全时动态能源管理系统可实现企业与大型建筑电力、燃气、水等各类能耗的分类和分项数据的采集、在线监测和趋势分析等功能，对建筑的整体能耗状况进行统一监测管理；通过以太网与其他高级应用系统如 MIS、 ERP/MRP II/MES、CIMS 等联结，为建筑节能管理和节能改造提供依据。 @EMSTM 采用现场总线测控网络连接电力、燃气、水等各类能耗系统，通过安装在各能耗系统上的智能电表、智能燃气表、智能水表、数字流量计等智能测量装置将电量、水耗量、燃气量、集中供热耗热量、集中供冷耗冷量、其它能源应用量等能耗数据送到位于中央控制室的系统管理控制计算机，从而实现对整个建筑与设施的能耗数据的采集、存储和分析等。更多的，@EMSTM 系统基于上述基本能耗数据采集功能提供了包括：建筑能耗状况在线监测、能耗趋势分析管理、能耗成本分摊分析等增强功能。系统应用目标 @EMSTM 全时动态能源管理系统帮助用户对于建筑能耗监测实现了以下目标： ■ 建筑整体能耗状况的实时监测和细致化管理； ■ 电力、燃气、水等分类能耗数据和电量各分项能耗数据的透明化； ■ 为其他高级应用提供建筑能耗的全方位数据； ■ 为用户建筑节能管理和节能改造提供依据； ■ 能耗总量统计和趋势分析； ■ 能耗成本结构优化； ■ 电力、燃气、水等能源供应中断、事故跳闸、故障原因分析； ■ 趋势记录帮助优化资源和业务模式规划。 3 @EMSTM 全时动态能源管理系统 www.hietech.com.cn

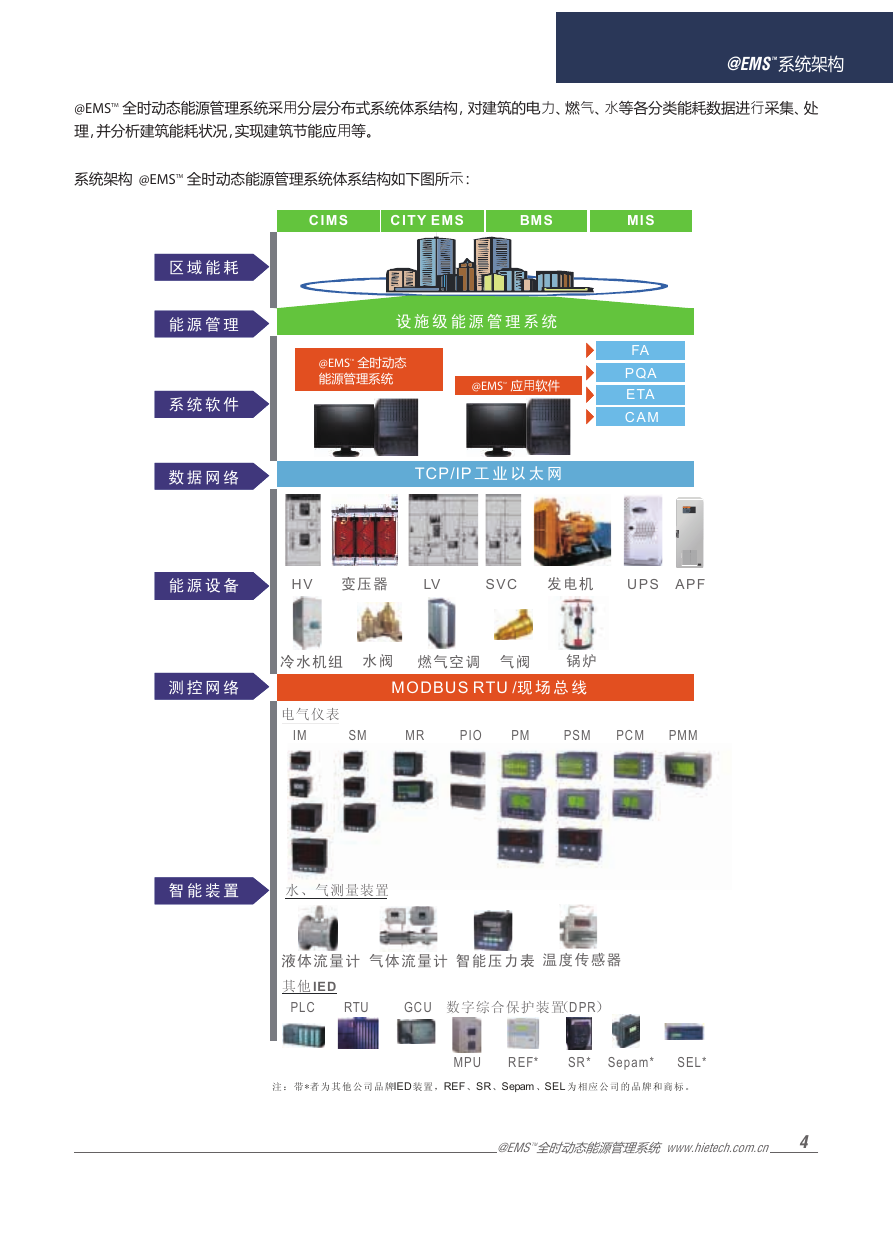

@EMSTM 全时动态能源管理系统采用分层分布式系统体系结构，对建筑的电力、燃气、水等各分类能耗数据进行采集、处理，并分析建筑能耗状况，实现建筑节能应用等。系统架构 @EMSTM 全时动态能源管理系统体系结构如下图所示： @EMS TM 系统架构区域能耗能源管理系统软件数据网络 CIMS CITY EMS BMS MIS @EMSTM 全时动态能源管理系统设施级能源管理系统 @EMSTM 应用软件 TCP/IP 工业以太网 FA PQA ETA CAM 能源设备 HV 变压器 LV SVC 发电机 UPS APF 测控网络冷水机组电气仪表水阀燃气空调气阀锅炉 MODBUS RTU / 现场总线 IM SM MR PIO PM PSM PCM PMM 智能装置水、气测量装置液体流量计气体流量计智能压力表温度传感器其他 IED PLC RTU GCU 数字综合保护装置（DPR）注：带 *者为其他公司品牌装置， IED REF* MPU REF SR Sepam SEL 、、、 SR* Sepam* SEL* 为相应公司的品牌和商标。 @EMSTM 全时动态能源管理系统 www.hietech.com.cn 4

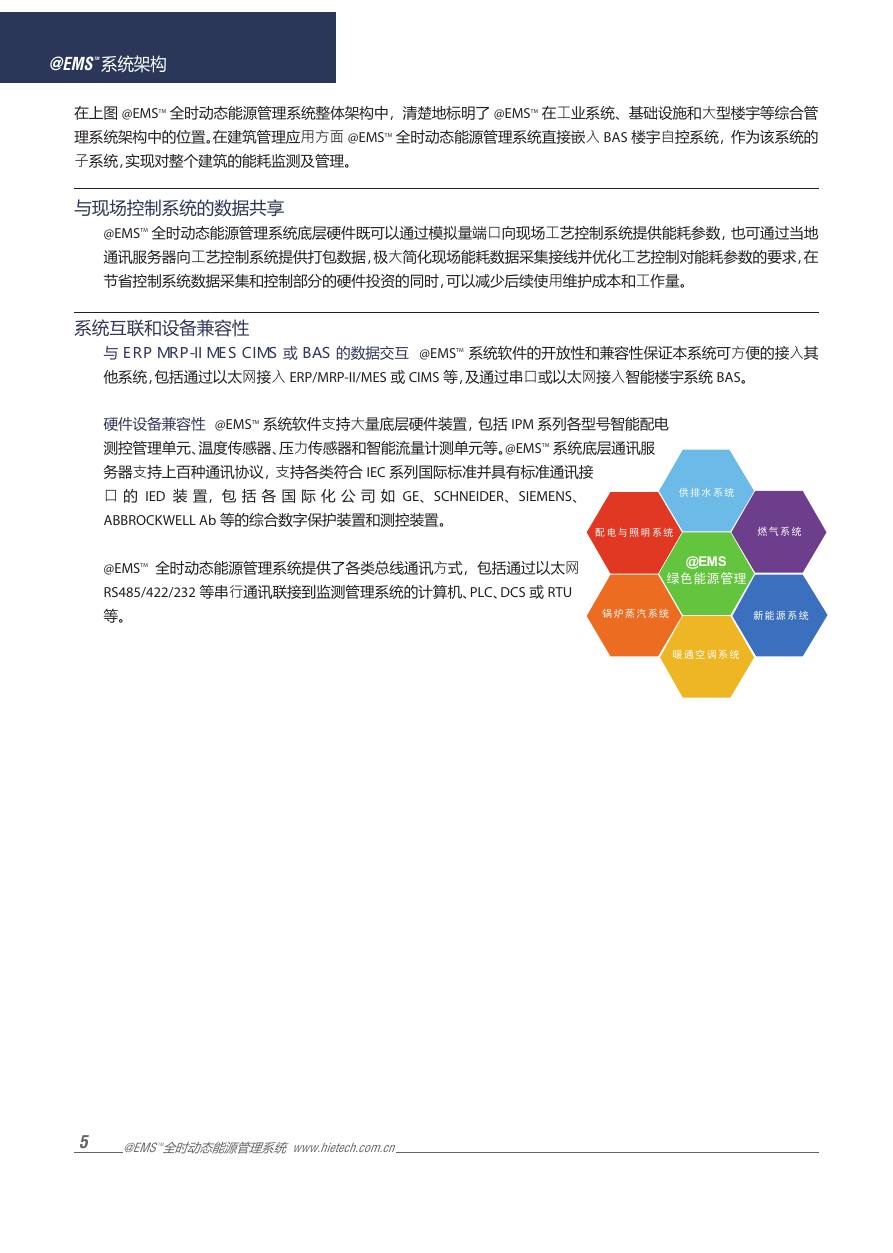

@EMS TM 系统架构在上图 @EMSTM 全时动态能源管理系统整体架构中，清楚地标明了 @EMSTM 在工业系统、基础设施和大型楼宇等综合管理系统架构中的位置。在建筑管理应用方面 @EMSTM 全时动态能源管理系统直接嵌入 BAS 楼宇自控系统，作为该系统的子系统，实现对整个建筑的能耗监测及管理。与现场控制系统的数据共享 @EMSTM 全时动态能源管理系统底层硬件既可以通过模拟量端口向现场工艺控制系统提供能耗参数，也可通过当地通讯服务器向工艺控制系统提供打包数据，极大简化现场能耗数据采集接线并优化工艺控制对能耗参数的要求，在节省控制系统数据采集和控制部分的硬件投资的同时，可以减少后续使用维护成本和工作量。系统互联和设备兼容性与 ERP MRP-II MES CIMS 或 BAS 的数据交互 @EMSTM 系统软件的开放性和兼容性保证本系统可方便的接入其他系统，包括通过以太网接入 ERP/MRP-II/MES 或 CIMS 等，及通过串口或以太网接入智能楼宇系统 BAS。硬件设备兼容性 @EMSTM 系统软件支持大量底层硬件装置，包括 IPM 系列各型号智能配电测控管理单元、温度传感器、压力传感器和智能流量计测单元等。@EMSTM 系统底层通讯服务器支持上百种通讯协议，支持各类符合 IEC 系列国际标准并具有标准通讯接口的 IED 装置，包括各国际化公司如 GE、SCHNEIDER、SIEMENS、 ABBROCKWELL Ab 等的综合数字保护装置和测控装置。配电与照明系统供排水系统 @EMS 绿色能源管理燃气系统锅炉蒸汽系统新能源系统暖通空调系统 @EMSTM 全时动态能源管理系统提供了各类总线通讯方式，包括通过以太网 RS485/422/232 等串行通讯联接到监测管理系统的计算机、PLC、DCS 或 RTU 等。 5 @EMSTM 全时动态能源管理系统 www.hietech.com.cn
