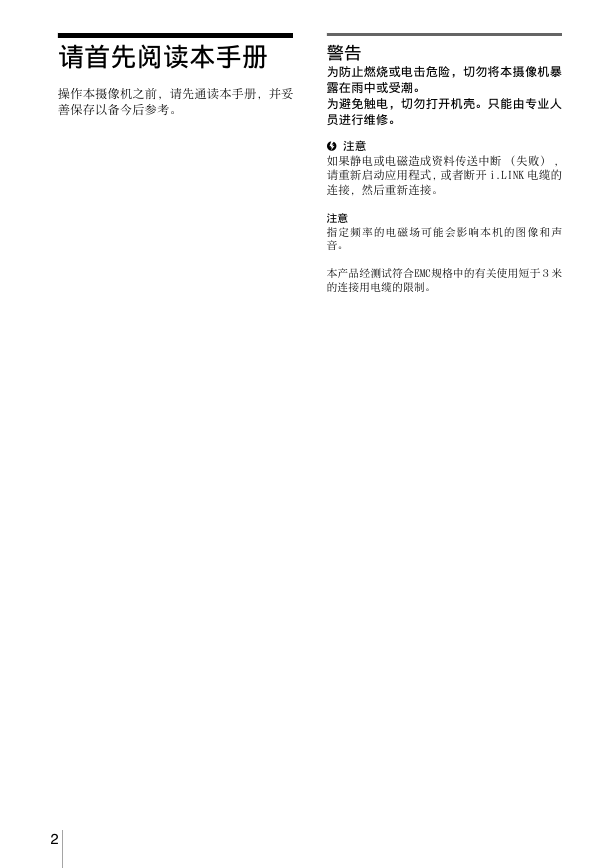

请首先阅读本手册操作本摄像机之前，请先通读本手册，并妥善保存以备今后参考。警告为防止燃烧或电击危险，切勿将本摄像机暴露在雨中或受潮。为避免触电，切勿打开机壳。只能由专业人员进行维修。 b 注意如果静电或电磁造成资料传送中断（失败），请重新启动应用程式，或者断开 i.LINK 电缆的连接，然后重新连接。注意指定频率的电磁场可能会影响本机的图像和声音。本产品经测试符合EMC规格中的有关使用短于３米的连接用电缆的限制。 2

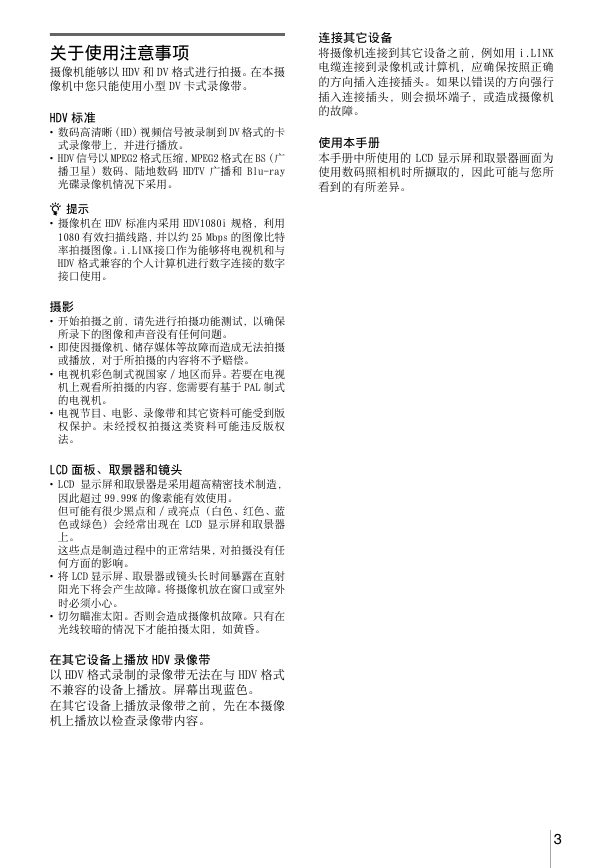

连接其它设备将摄像机连接到其它设备之前，例如用 i.LINK 电缆连接到录像机或计算机，应确保按照正确的方向插入连接插头。如果以错误的方向强行插入连接插头，则会损坏端子，或造成摄像机的故障。使用本手册本手册中所使用的 LCD 显示屏和取景器画面为使用数码照相机时所撷取的，因此可能与您所看到的有所差异。关于使用注意事项摄像机能够以 HDV 和 DV 格式进行拍摄。在本摄像机中您只能使用小型 DV 卡式录像带。 HDV 标准 • 数码高清晰（HD）视频信号被录制到 DV 格式的卡式录像带上，并进行播放。 • HDV 信号以 MPEG2 格式压缩，MPEG2 格式在 BS（广播卫星）数码、陆地数码 HDTV 广播和 Blu-ray 光碟录像机情况下采用。 z 提示 • 摄像机在 HDV 标准内采用 HDV1080i 规格，利用 1080 有效扫描线路，并以约 25 Mbps 的图像比特率拍摄图像。i.LINK接口作为能够将电视机和与 HDV 格式兼容的个人计算机进行数字连接的数字接口使用。摄影 • 开始拍摄之前，请先进行拍摄功能测试，以确保所录下的图像和声音没有任何问题。 • 即使因摄像机、储存媒体等故障而造成无法拍摄或播放，对于所拍摄的内容将不予赔偿。 • 电视机彩色制式视国家 / 地区而异。若要在电视机上观看所拍摄的内容，您需要有基于 PAL 制式的电视机。 • 电视节目、电影、录像带和其它资料可能受到版权保护。未经授权拍摄这类资料可能违反版权法。 LCD 面板、取景器和镜头 • LCD 显示屏和取景器是采用超高精密技术制造，因此超过 99.99% 的像素能有效使用。但可能有很少黑点和 / 或亮点（白色、红色、蓝色或绿色）会经常出现在 LCD 显示屏和取景器上。这些点是制造过程中的正常结果，对拍摄没有任何方面的影响。 • 将 LCD 显示屏、取景器或镜头长时间暴露在直射阳光下将会产生故障。将摄像机放在窗口或室外时必须小心。 • 切勿瞄准太阳。否则会造成摄像机故障。只有在光线较暗的情况下才能拍摄太阳，如黄昏。在其它设备上播放 HDV 录像带以 HDV 格式录制的录像带无法在与 HDV 格式不兼容的设备上播放。屏幕出现蓝色。在其它设备上播放录像带之前，先在本摄像机上播放以检查录像带内容。 3

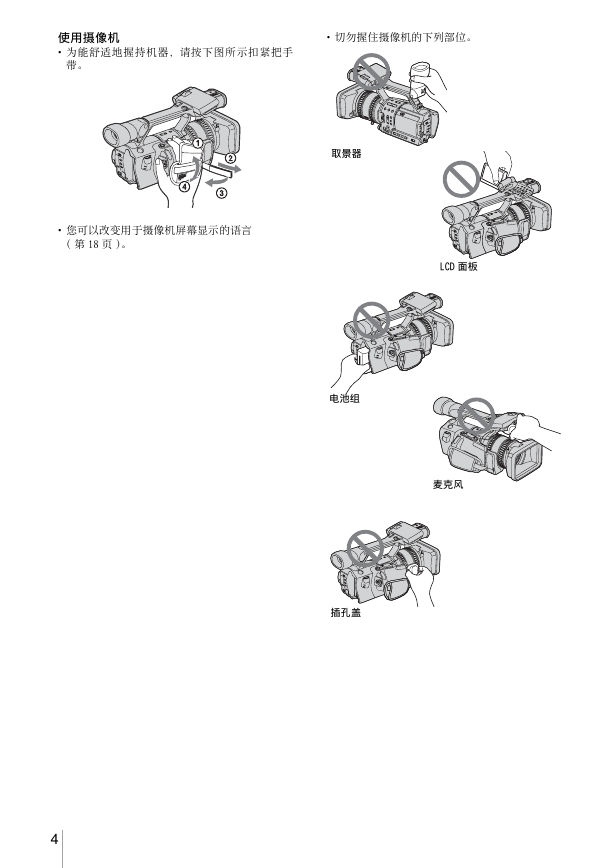

使用摄像机 • 为能舒适地握持机器，请按下图所示扣紧把手带。 • 切勿握住摄像机的下列部位。取景器电池组插孔盖 LCD 面板麦克风 • 您可以改变用于摄像机屏幕显示的语言 ( 第 18 页 )。 4

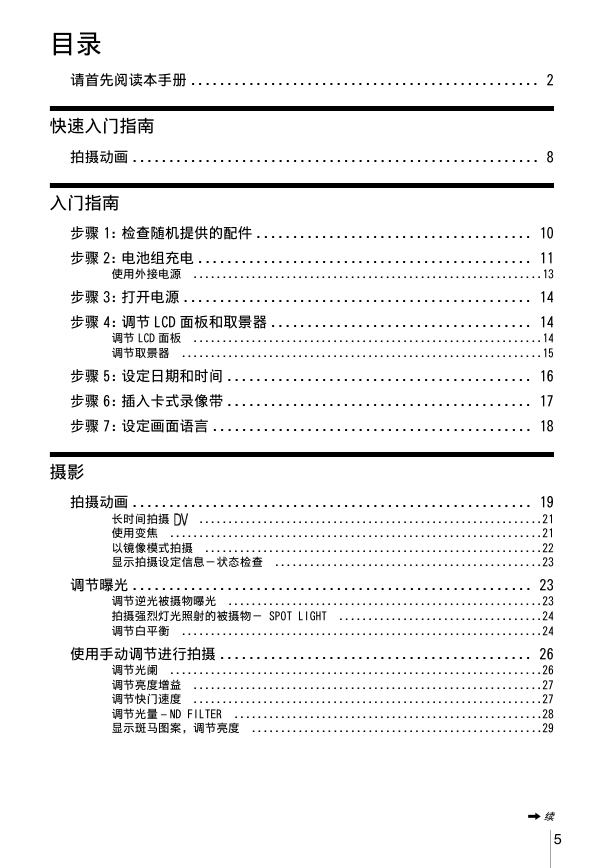

目录请首先阅读本手册 ................................................ 2 快速入门指南拍摄动画 ........................................................ 8 入门指南步骤 1: 检查随机提供的配件 ...................................... 10 步骤 2: 电池组充电 .............................................. 11 使用外接电源 ............................................................13 步骤 3: 打开电源 ................................................ 14 步骤 4: 调节 LCD 面板和取景器 .................................... 14 调节 LCD 面板 ............................................................14 调节取景器 ..............................................................15 步骤 5: 设定日期和时间 .......................................... 16 步骤 6: 插入卡式录像带 .......................................... 17 步骤 7: 设定画面语言 ............................................ 18 摄影拍摄动画 ....................................................... 19 长时间拍摄 ...........................................................21 使用变焦 ................................................................21 以镜像模式拍摄 ..........................................................22 显示拍摄设定信息－状态检查 ..............................................23 调节曝光 ....................................................... 23 调节逆光被摄物曝光 ......................................................23 拍摄强烈灯光照射的被摄物－ SPOT LIGHT ...................................24 调节白平衡 ..............................................................24 使用手动调节进行拍摄 ........................................... 26 调节光阑 ................................................................26 调节亮度增益 ............................................................27 调节快门速度 ............................................................27 调节光量 – ND FILTER .....................................................28 显示斑马图案，调节亮度 ..................................................29 , 续 5

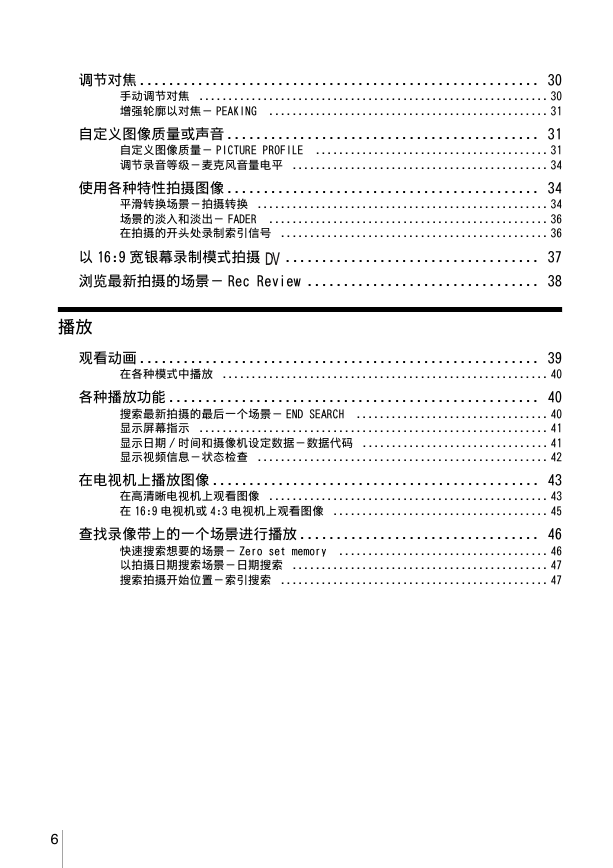

调节对焦 ....................................................... 30 手动调节对焦 ............................................................ 30 增强轮廓以对焦－ PEAKING ................................................ 31 自定义图像质量或声音 ........................................... 31 自定义图像质量－ PICTURE PROFILE ........................................ 31 调节录音等级－麦克风音量电平 ............................................ 34 使用各种特性拍摄图像 ........................................... 34 平滑转换场景－拍摄转换 .................................................. 34 场景的淡入和淡出－ FADER ................................................ 36 在拍摄的开头处录制索引信号 .............................................. 36 以 16:9 宽银幕录制模式拍摄 ................................... 37 浏览最新拍摄的场景－ Rec Review ................................ 38 播放观看动画 ....................................................... 39 在各种模式中播放 ........................................................ 40 各种播放功能 ................................................... 40 搜索最新拍摄的最后一个场景－ END SEARCH ................................. 40 显示屏幕指示 ............................................................ 41 显示日期 / 时间和摄像机设定数据－数据代码 ................................ 41 显示视频信息－状态检查 .................................................. 42 在电视机上播放图像 ............................................. 43 在高清晰电视机上观看图像 ................................................ 43 在 16:9 电视机或 4:3 电视机上观看图像 ..................................... 45 查找录像带上的一个场景进行播放 ................................. 46 快速搜索想要的场景－ Zero set memory .................................... 46 以拍摄日期搜索场景－日期搜索 ............................................ 47 搜索拍摄开始位置－索引搜索 .............................................. 47 6

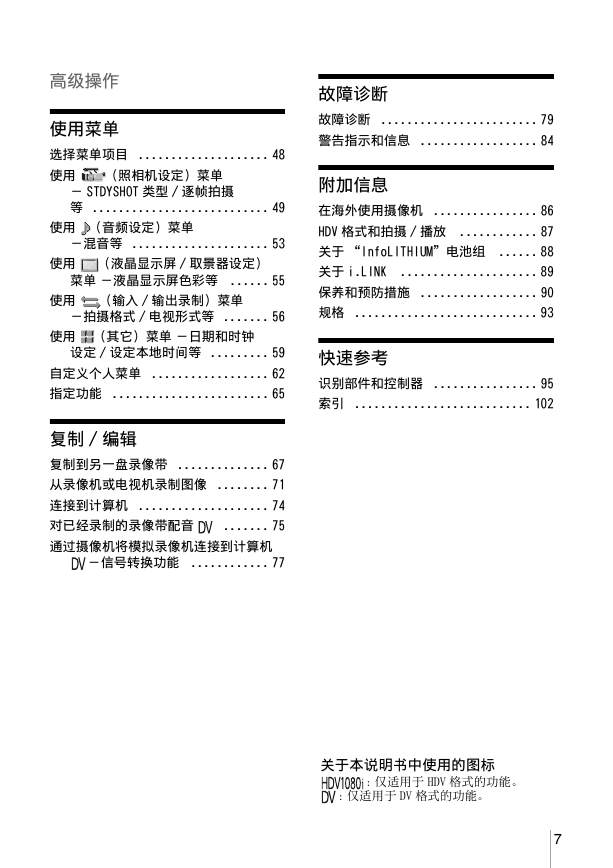

故障诊断故障诊断 ........................ 79 警告指示和信息 .................. 84 附加信息在海外使用摄像机 ................ 86 HDV 格式和拍摄 / 播放 ............ 87 关于 “InfoLITHIUM”电池组 ...... 88 关于 i.LINK ..................... 89 保养和预防措施 .................. 90 规格 ............................ 93 快速参考识别部件和控制器 ................ 95 索引 ........................... 102 高级操作使用菜单选择菜单项目 .................... 48 使用（照相机设定）菜单－ STDYSHOT 类型 / 逐帧拍摄等 ........................... 49 使用（音频设定）菜单－混音等 ..................... 53 使用（液晶显示屏 / 取景器设定）菜单－液晶显示屏色彩等 ...... 55 使用（输入 / 输出录制）菜单－拍摄格式 / 电视形式等 ....... 56 使用（其它）菜单－日期和时钟设定 / 设定本地时间等 ......... 59 自定义个人菜单 .................. 62 指定功能 ........................ 65 复制 / 编辑复制到另一盘录像带 .............. 67 从录像机或电视机录制图像 ........ 71 连接到计算机 .................... 74 对已经录制的录像带配音通过摄像机将模拟录像机连接到计算机 ....... 75 －信号转换功能 ............ 77 关于本说明书中使用的图标 : 仅适用于 HDV 格式的功能。 : 仅适用于 DV 格式的功能。 7

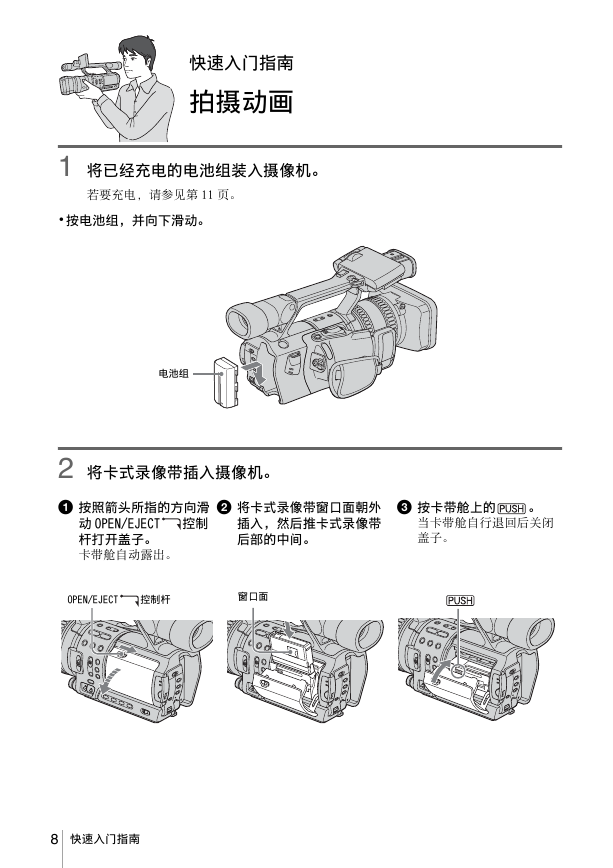

快速入门指南拍摄动画 1 将已经充电的电池组装入摄像机。若要充电，请参见第 11 页。 •按电池组，并向下滑动。电池组 2 将卡式录像带插入摄像机。 a 按照箭头所指的方向滑动 OPEN/EJECT 控制杆打开盖子。卡带舱自动露出。 b 将卡式录像带窗口面朝外插入，然后推卡式录像带后部的中间。 c 按卡带舱上的。当卡带舱自行退回后关闭盖子。 OPEN/EJECT 控制杆窗口面 8 快速入门指南
