2010 年云南昆明理工大学机械原理考研真题 A 卷
一、单项选择题(每小题 2 分,共 20 分,所有考生做)
1.若组成运动副的两构件的相对运动是移动,则这种运动副为[
]
A.转动副
B.移动副
C.球面副
D.螺旋副
2.渐开线齿轮的齿廓曲线形状取决于[
]
A.分度圆
B. 齿顶圆
C. 齿根圆
D. 基圆
3.机构具有确定运动的条件是[
]
A.机构的自由度数目等于原动件数目 B. 机构的自由度数目大于原动件数目
C. 机构的自由度数目小于原动件数目 D. 机构的自由度数目不等于原动件数目
4.铰链四杆机构的死点位置发生在[
]
A.从动件与连杆共线位置
B. 从动件与机架共线位置
C. 主动件与连杆共线位置
D. 主动件与机架共线位置
5. 铰链四杆机构中,若最短杆与最长杆长度之和小于其余两杆长度之和,则为了获得曲柄
摇杆机构,其机架应取[
]
A.最短杆
B. 最短杆的相邻杆
C. 最短杆的相对杆
D. 任何一杆
6.当凸轮机构的从动件选用等速运动规律时,其从动件的运动将产生[
]
A.将产生刚性冲击
B. 将产生柔性冲击
C. 没有冲击
D. 既有刚性冲击又有柔性冲击
7. 普通圆柱蜗杆传动的正确啮合条件是[
]
A.
t1m
am
2
,
t ,
2
1
a
B.
a1m
tm ,
2
a ,
2
1
t
C.
t1m
am
2
,
t
a
1
2
,
D.
a1m
tm ,
2
a ,
2
1
t
(备注:下标t 表示端面, a 表示轴向,1 表示蜗杆,2 表示蜗轮。)
8. 平面低副引入约束个为[
]
A.0
B.1
C.2
D.3
9. 齿数和压力角相同的齿轮,模数越小,渐开线的齿廓越[
]
A.弯曲
B.平缓
C.不一定
10. 两圆柱齿轮啮合构成的运动副是[
]
A.III 级副
B.平面低副
C.平面高副
D.不能构成运动副

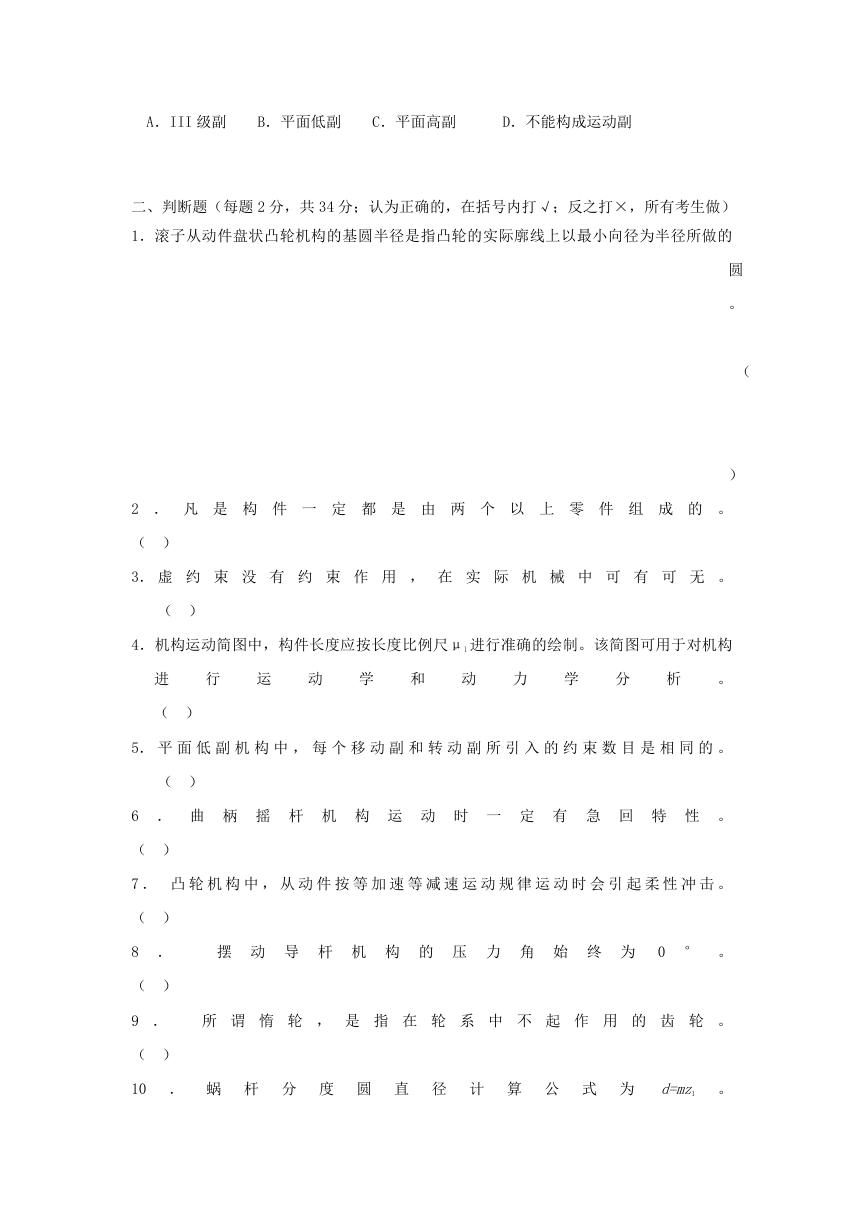

二、判断题(每题 2 分,共 34 分;认为正确的,在括号内打√;反之打×,所有考生做)
1.滚子从动件盘状凸轮机构的基圆半径是指凸轮的实际廓线上以最小向径为半径所做的
圆
。
(
)
2 . 凡 是 构 件 一 定 都 是 由 两 个 以 上 零 件 组 成 的 。
( )
3. 虚 约 束 没 有 约 束 作 用 , 在 实 际 机 械 中 可 有 可 无 。
( )
4.机构运动简图中,构件长度应按长度比例尺μl 进行准确的绘制。该简图可用于对机构
进
行
运
动
学
和
动
力
学
分
析
。
( )
5. 平 面 低 副 机 构 中 , 每 个 移 动 副 和 转 动 副 所 引 入 的 约 束 数 目 是 相 同 的 。
( )
6 . 曲 柄 摇 杆 机 构 运 动 时 一 定 有 急 回 特 性 。
( )
7 . 凸 轮 机 构 中 , 从 动 件 按 等 加 速 等 减 速 运 动 规 律 运 动 时 会 引 起 柔 性 冲 击 。
( )
8 .
摆 动 导 杆 机 构 的 压 力 角 始 终 为 0 ° 。
( )
9 .
所 谓 惰 轮 , 是 指 在 轮 系 中 不 起 作 用 的 齿 轮 。
( )
10 . 蜗 杆 分 度 圆 直 径 计 算 公 式 为 d=mz1 。
( )

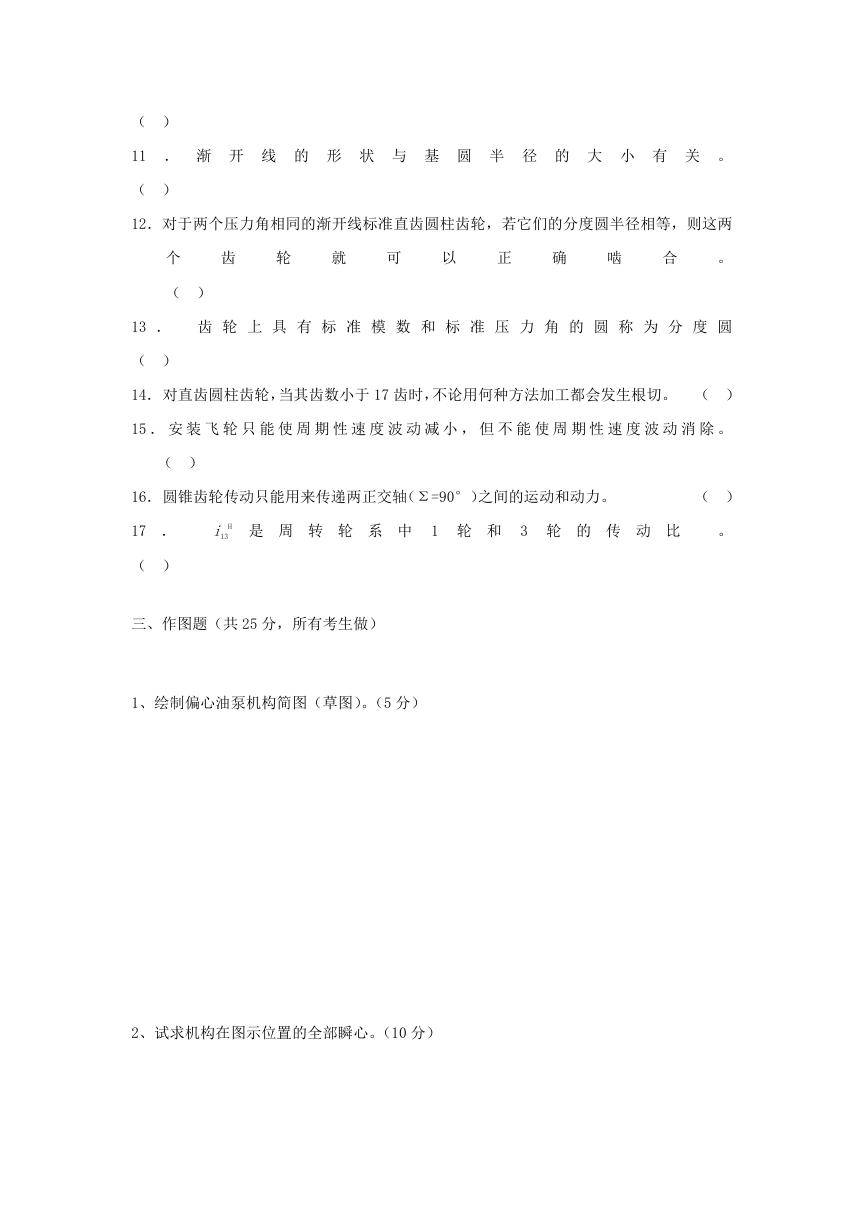

11 . 渐 开 线 的 形 状 与 基 圆 半 径 的 大 小 有 关 。
( )
12.对于两个压力角相同的渐开线标准直齿圆柱齿轮,若它们的分度圆半径相等,则这两
个
齿
轮
就
可
以
正
确
啮
合
。
( )
13 . 齿 轮 上 具 有 标 准 模 数 和 标 准 压 力 角 的 圆 称 为 分 度 圆
( )
14.对直齿圆柱齿轮,当其齿数小于 17 齿时,不论用何种方法加工都会发生根切。 ( )
15 . 安 装 飞 轮 只 能 使 周 期 性 速 度 波 动 减 小 , 但 不 能 使 周 期 性 速 度 波 动 消 除 。
( )
16.圆锥齿轮传动只能用来传递两正交轴(Σ=90°)之间的运动和动力。
( )
17 .
i13
H 是 周 转 轮 系 中 1 轮 和 3 轮 的 传 动 比
。
( )
三、作图题(共 25 分,所有考生做)
1、绘制偏心油泵机构简图(草图)。(5 分)
2、试求机构在图示位置的全部瞬心。(10 分)
B
2
3
4
C
A
1

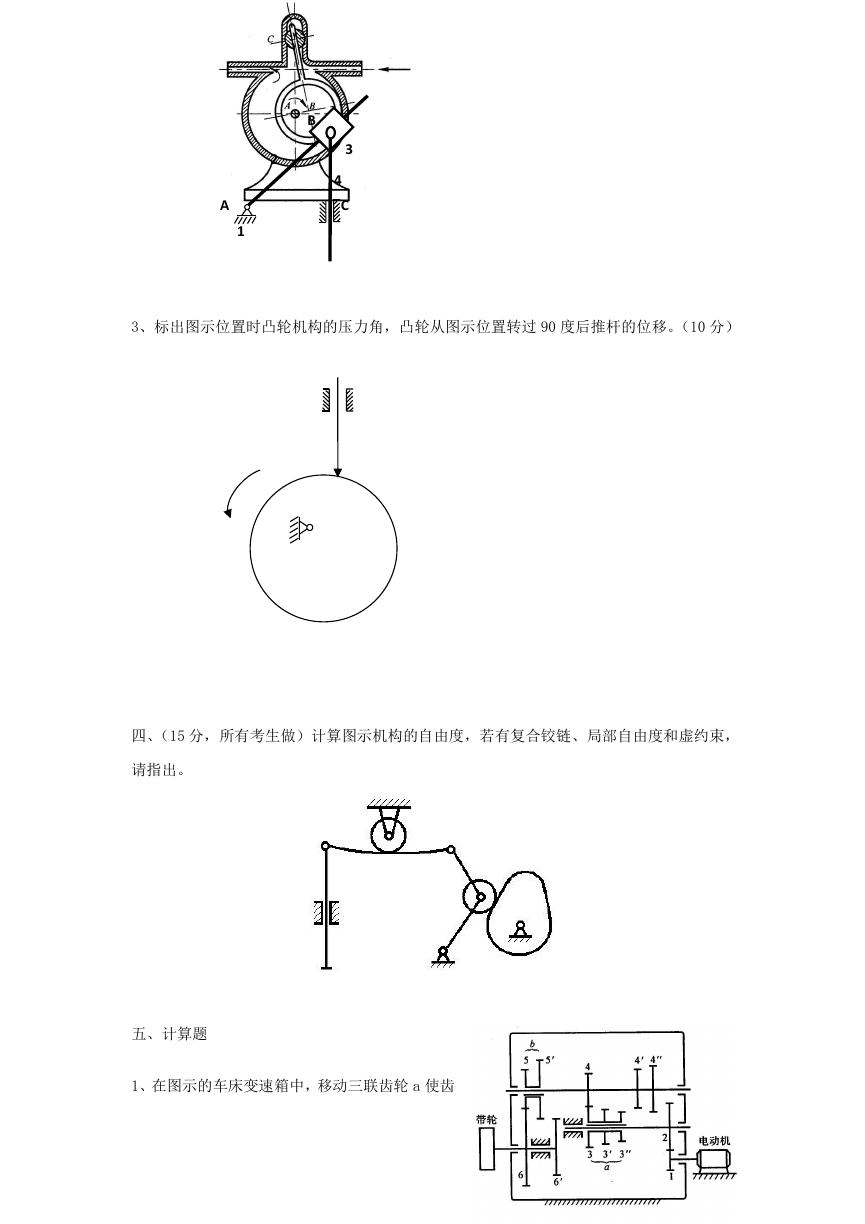

3、标出图示位置时凸轮机构的压力角,凸轮从图示位置转过 90 度后推杆的位移。(10 分)
四、(15 分,所有考生做)计算图示机构的自由度,若有复合铰链、局部自由度和虚约束,
请指出。
五、计算题
1、在图示的车床变速箱中,移动三联齿轮 a 使齿
轮 3 ’ 和 4 ’ 啮 合 。 又 移 动 双 联 齿 轮 b 使 齿 轮 5 ’ 和 6 ’ 啮 合 。 已 知 各 轮 的 齿 数 为
z
1
,42
z
2
,58
z
3
'
,38
z
4
'
,42
z
5
'
,50
z
6
'
48
,电动机的转速
n
1
1445
r
/
min
,求
带轮转速的大小和方向。
(10 分,所有考生做)
2、已知一渐开线标准外啮合圆柱齿轮机构,其模数
m 10
mm
,中心距
a
350
mm
,传
动比
12 i
5/9
,试计算该齿轮机构的几何尺寸(各轮的齿数、分度圆直径、齿顶圆直径、
齿根圆直径、齿厚)。(16 分,所有考生做)

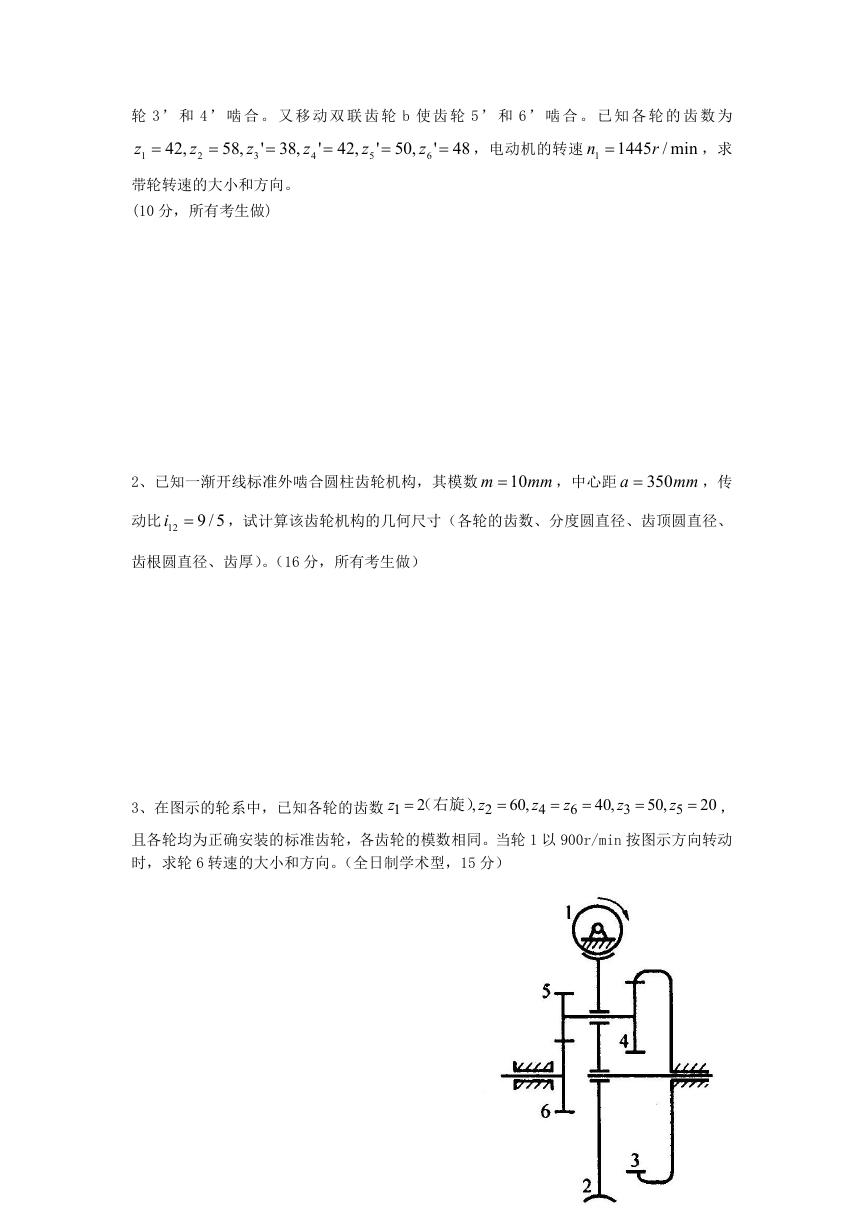

3、在图示的轮系中,已知各轮的齿数
,
z
z (右旋)
1
2
,60
z
z
6
4
2
,40
z
3
,50
z
5
20
,
且各轮均为正确安装的标准齿轮,各齿轮的模数相同。当轮 1 以 900r/min 按图示方向转动
时,求轮 6 转速的大小和方向。(全日制学术型,15 分)

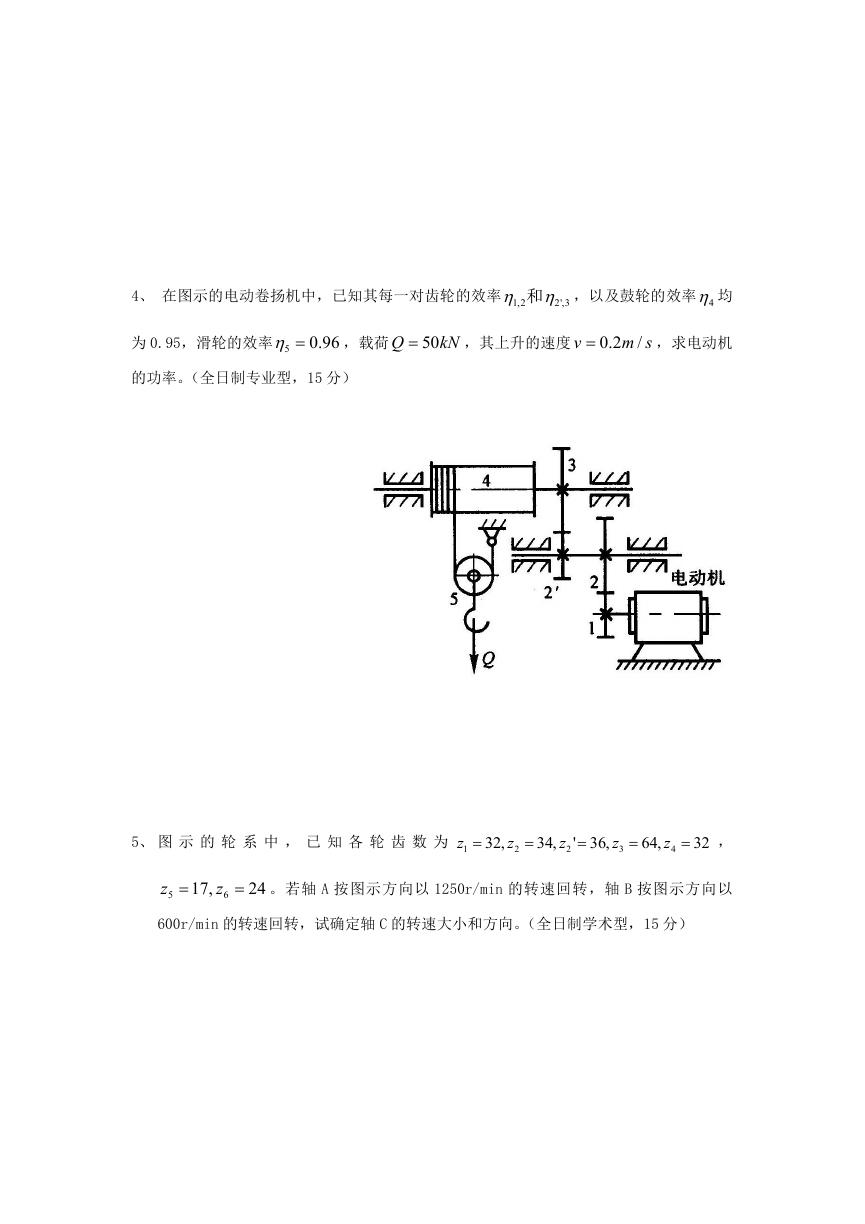

4、 在图示的电动卷扬机中,已知其每一对齿轮的效率
2,1 和 ,以及鼓轮的效率 4 均
3,'2
为 0.95,滑轮的效率
5
96.0
,载荷
Q 50
kN
,其上升的速度
v
/2.0
sm
,求电动机
的功率。(全日制专业型,15 分)

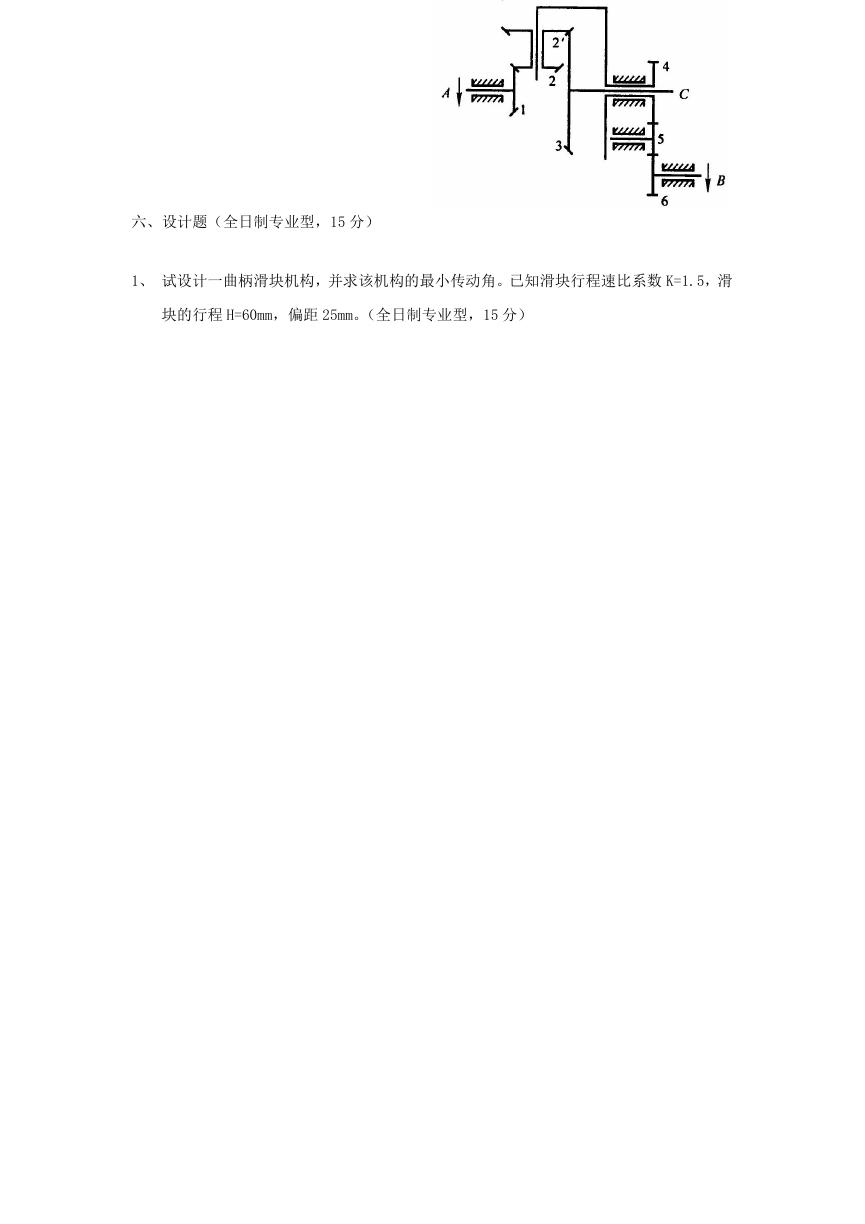

5、 图 示 的 轮 系 中 , 已 知 各 轮 齿 数 为
z
1
,32
z
2
,34
z
2
'
,36
z
3
,64
z
4
32
,
z
5
,17 6
z
24
。若轴 A 按图示方向以 1250r/min 的转速回转,轴 B 按图示方向以
600r/min 的转速回转,试确定轴 C 的转速大小和方向。(全日制学术型,15 分)
六、设计题(全日制专业型,15 分)
1、 试设计一曲柄滑块机构,并求该机构的最小传动角。已知滑块行程速比系数 K=1.5,滑
块的行程 H=60mm,偏距 25mm。(全日制专业型,15 分)
