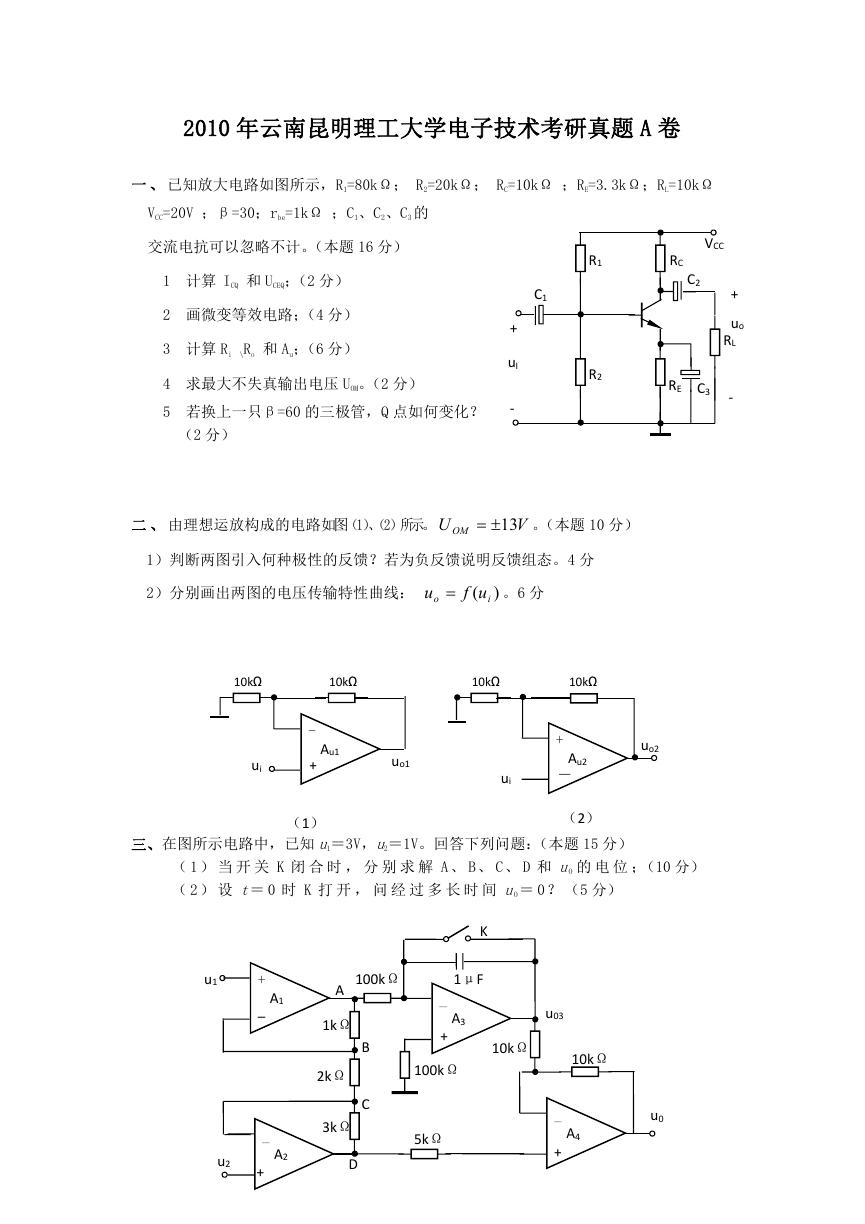

2010 年云南昆明理工大学电子技术考研真题 A 卷 一 、 已知放大电路如图所示,R1=80kΩ; R2=20kΩ; RC=10kΩ ;RE=3.3kΩ;RL=10kΩ VCC=20V ;β=30;rbe=1kΩ ;C1、C2、C3 的 交流电抗可以忽略不计。(本题 16 分) 1 计算 ICQ 和 UCEQ;(2 分) 2 画微变等效电路;(4 分) 3 计算 Ri \Ro 和 Au;(6 分) 4 求最大不失真输出电压 UOM。(2 分) 5 若换上一只β=60 的三极管,Q 点如何变化? (2 分) R1 R2 C1 + uI - RC C2 VCC + uo RL RE C3 - 二 、 由理想运放构成的电路如图(1)、(2)所示。 U OM 13 V 。(本题 10 分) 1)判断两图引入何种极性的反馈?若为负反馈说明反馈组态。4 分 2)分别画出两图的电压传输特性曲线: u  o ( i uf ) 。6 分 10kΩ 10kΩ 10kΩ 10kΩ - + Au1 ui uo1 (1) uo2 ui + Au2 - (2) 三、在图所示电路中,已知 u1=3V,u2=1V。回答下列问题:(本题 15 分) ( 1 ) 当 开 关 K 闭 合 时 , 分 别 求 解 A、 B、 C、 D 和 uO 的 电 位 ;(10 分) ( 2 ) 设 t= 0 时 K 打 开 , 问 经 过 多 长 时 间 uO = 0? (5 分) K 100kΩ 1μF B C _ + A3 100kΩ 5kΩ u03 10kΩ 10kΩ u0 _ + A4 u1 + _ A1 A 1kΩ 2kΩ u2 _ + A2 3kΩ D

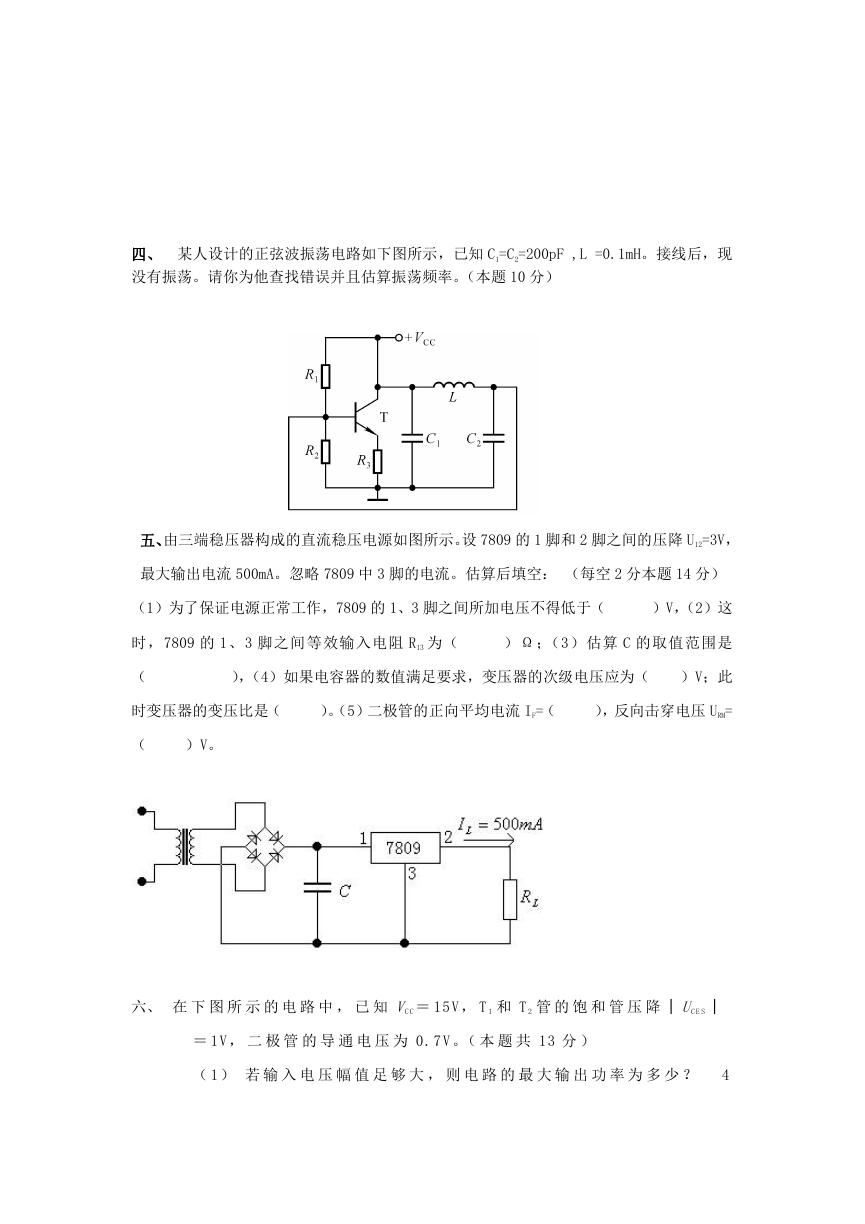

四、 某人设计的正弦波振荡电路如下图所示,已知 C1=C2=200pF ,L =0.1mH。接线后,现 没有振荡。请你为他查找错误并且估算振荡频率。(本题 10 分) 五、由三端稳压器构成的直流稳压电源如图所示。设 7809 的 1 脚和 2 脚之间的压降 U12=3V, 最大输出电流 500mA。忽略 7809 中 3 脚的电流。估算后填空: (每空 2 分本题 14 分) (1)为了保证电源正常工作,7809 的 1、3 脚之间所加电压不得低于( )V,(2)这 时,7809 的 1、3 脚之间等效输入电阻 R13 为( )Ω;(3)估算 C 的取值范围是 ( ),(4)如果电容器的数值满足要求,变压器的次级电压应为( )V;此 时变压器的变压比是( )。(5)二极管的正向平均电流 IF=( ),反向击穿电压 URM= ( )V。 六、 在 下 图 所 示 的 电 路 中 , 已 知 VC C = 15 V , T 1 和 T 2 管 的 饱 和 管 压 降 │ UC E S │ = 1V , 二 极 管 的 导 通 电 压 为 0.7 V 。( 本 题 共 13 分 ) ( 1) 若 输 入 电 压 幅 值 足 够 大 , 则 电 路 的 最 大 输 出 功 率 为 多 少 ? 4
分 (2) 为 了 提 高 输 入 电 阻 , 稳 定 输 出 电 压 , 且 减 小 非 线 性 失 真 , 应 引 入 哪 种 组 态 的 交 流 负 反 馈 ? 将 Rf 电 阻 的 两 端 与 图 中 所 示 节 点 相 连 画 出 电 路 图 。 5 分 (3) 若 Ui= 0.1V 时 ,Uo= 5V ,则 反 馈 网 络 中 电 阻 的 取 值 约 为 多 少 ? 4 分 七、用指定方法化简下列函数,并用或非门画出逻辑图。(每题 6 分,本大题共 12 分) 1、用代数法化简: F  AC  BACB  2、用卡诺图化简下列函数 Y(A、B、C、D)=Σm(0、13、14、15)+Σd(1、2、3、9、10、11) 八、 已知 CMOS 74HC 系列和 74TTL 逻辑门的参数如下, (本题 8 分) 74HC 参 数 : IiH=0.001mA ; IiL=0.001mA ; IOH(max)= 4mA ; IOL(max)=4mA ; VIH(min)=3.5V; VIL(max)=1.0V;VOH(min)=4.9V; VOL(max)=0.1V; 74TTL 参数:IiH=0.04mA;IiL=1.6mA;IOH(max)=0.4mA;IOL(max)=16mA ;VIH(min)=2.0V; VIL(max)=0.8V; VOH(min)=2.4V;VOL(max)=0.4V 1、问能否用 74TTL 门驱动 74HC 门? 回答并说明理由。 2、问能否用 74HC 门驱动 74TTL 门? 回答并说明理由。 九、已知时序电路和 CP 波形如图所示,试画出 Q1 , Q0 和 Y 的对应波形图。(设触发器初始 状态 Q1=Q0=0)(本题 10 分)

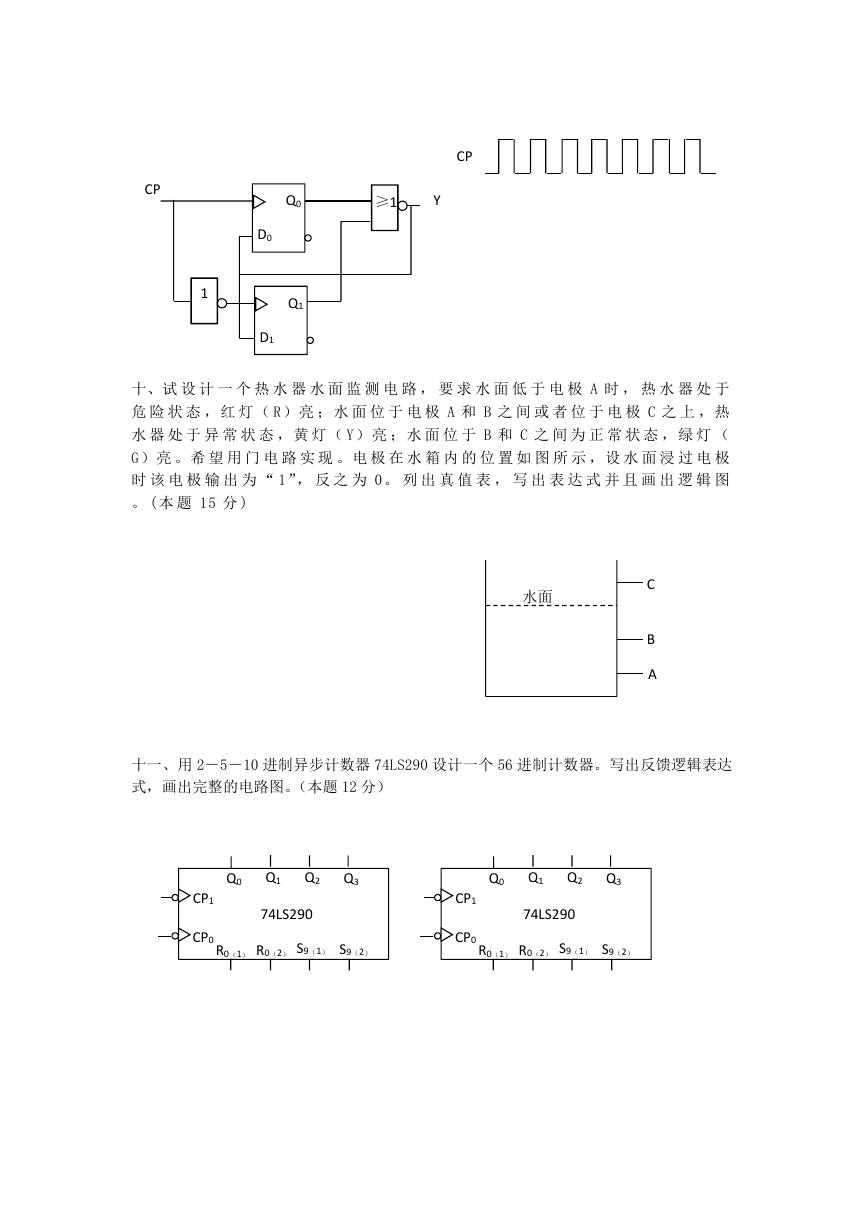

CP ≥1 Y CP 1 Q0 Q1 D0 D1 十、试 设 计 一 个 热 水 器 水 面 监 测 电 路 , 要 求 水 面 低 于 电 极 A 时 , 热 水 器 处 于 危 险 状 态 ,红 灯( R )亮 ;水 面 位 于 电 极 A 和 B 之 间 或 者 位 于 电 极 C 之 上 ,热 水 器 处 于 异 常 状 态 ,黄 灯( Y)亮 ;水 面 位 于 B 和 C 之 间 为 正 常 状 态 ,绿 灯 ( G)亮 。希 望 用 门 电 路 实 现 。电 极 在 水 箱 内 的 位 置 如 图 所 示 ,设 水 面 浸 过 电 极 时 该 电 极 输 出 为 “ 1”, 反 之 为 0 。 列 出 真 值 表 , 写 出 表 达 式 并 且 画 出 逻 辑 图 。 (本 题 15 分 ) 水面 C B A 十一、用 2-5-10 进制异步计数器 74LS290 设计一个 56 进制计数器。写出反馈逻辑表达 式,画出完整的电路图。(本题 12 分) CP1 CP0 Q0 Q1 Q2 Q3 74LS290 R0(1) R0(2) S9(1) S9(2) CP1 CP0 Q0 Q1 Q2 Q3 74LS290 R0(1) R0(2) S9(1) S9(2)

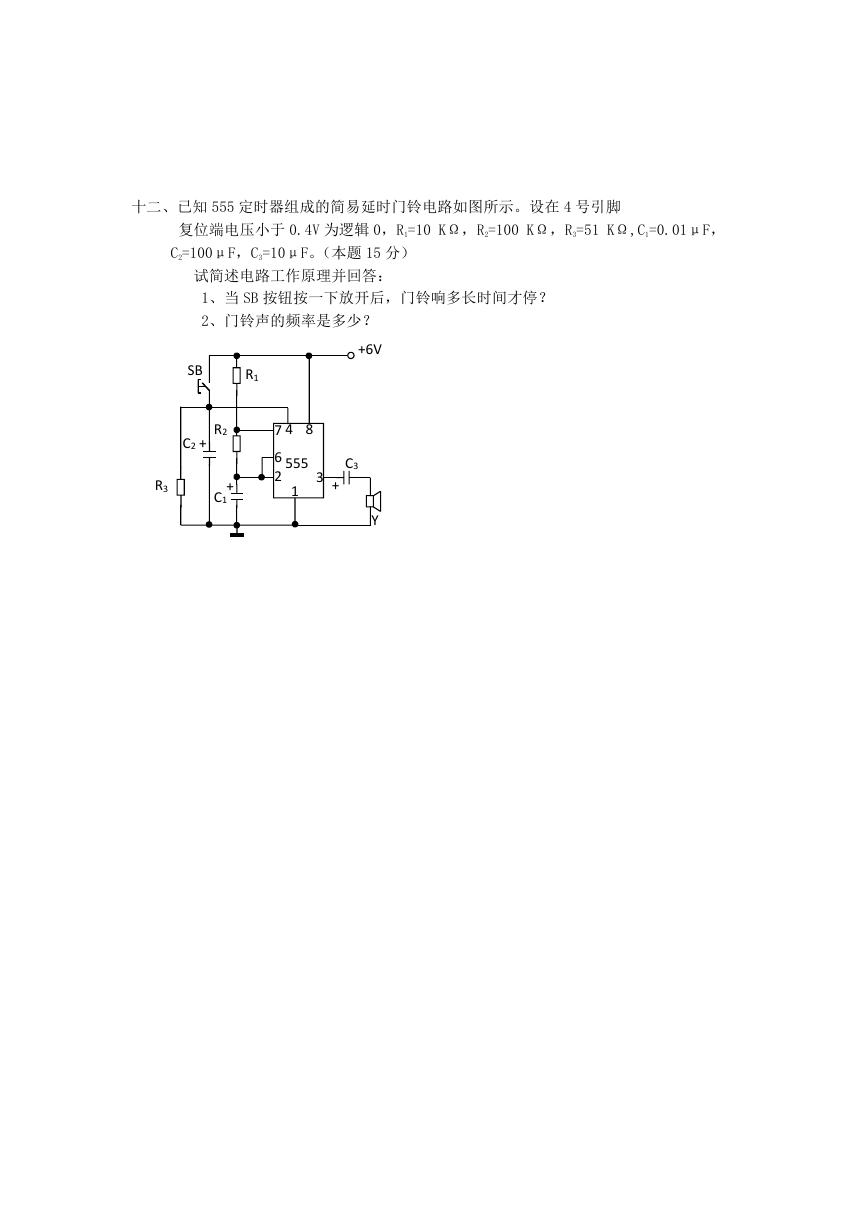

十二、已知 555 定时器组成的简易延时门铃电路如图所示。设在 4 号引脚 复位端电压小于 0.4V 为逻辑 0,R1=10 KΩ,R2=100 KΩ,R3=51 KΩ,C1=0.01μF, C2=100μF,C3=10μF。(本题 15 分) 试简述电路工作原理并回答: 1、当 SB 按钮按一下放开后,门铃响多长时间才停? 2、门铃声的频率是多少? +6V SB R1 R2 C2 + R3 + C1 7 6 2 4 8 555 1 C3 3 + Y
