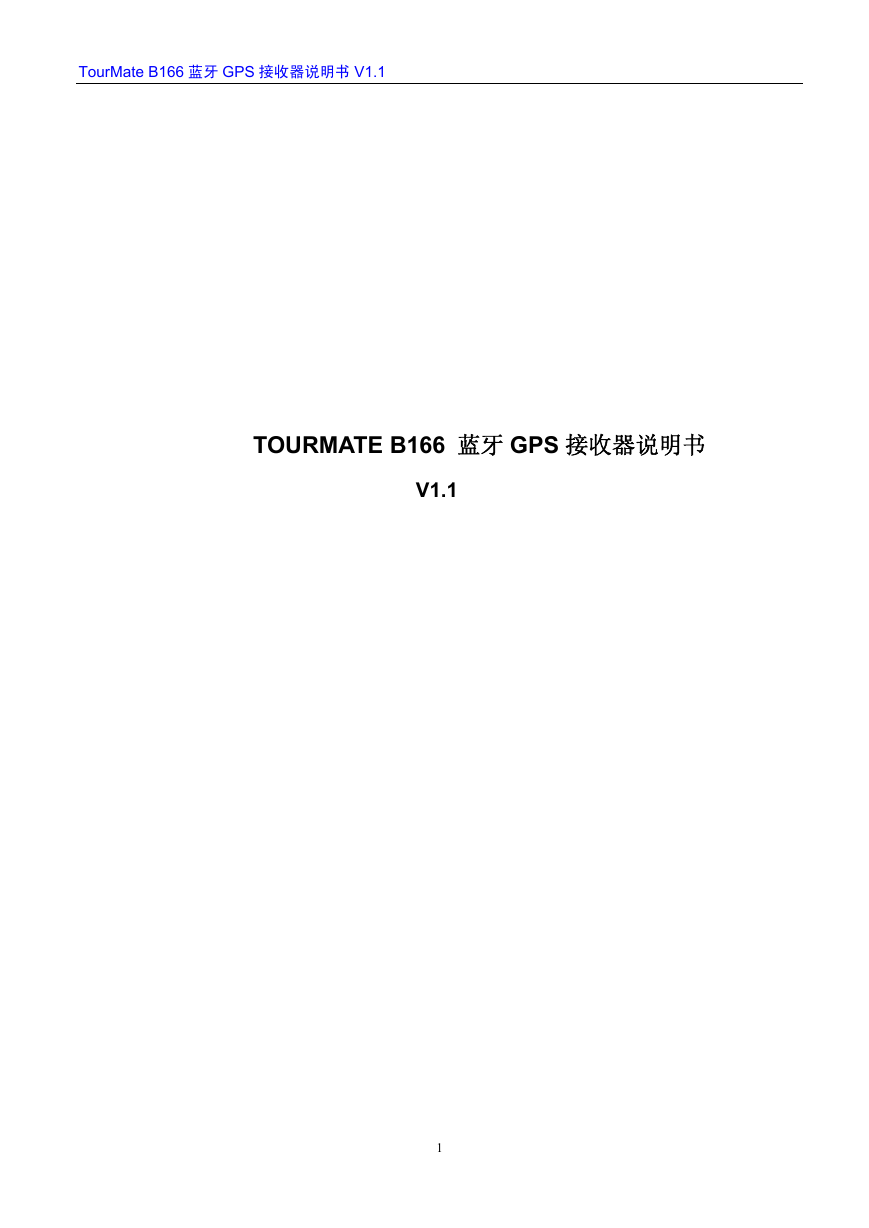

TourMate B166 蓝牙 GPS 接收器说明书 V1.1 TOURMATE B166 蓝牙 GPS 接收器说明书 V1.1 1

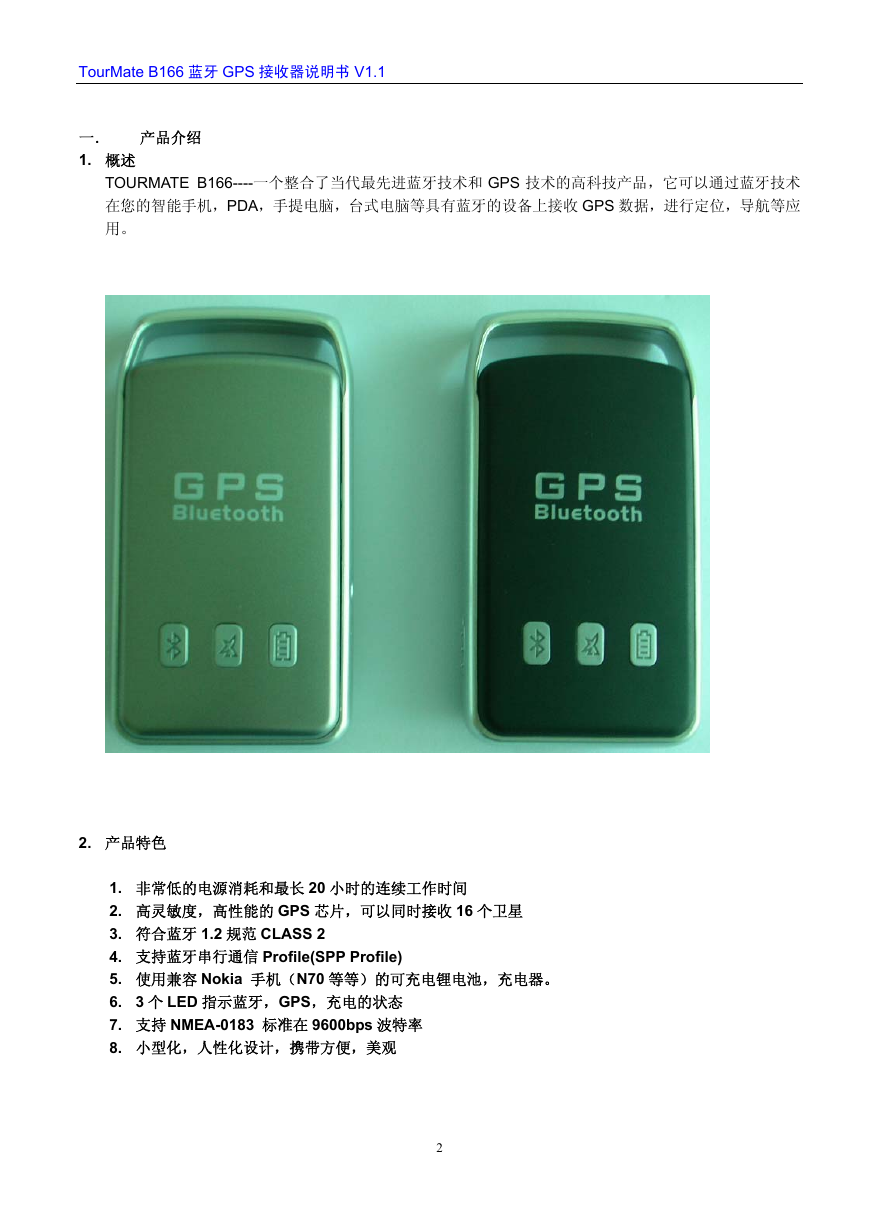

TourMate B166 蓝牙 GPS 接收器说明书 V1.1 一．产品介绍 1. 概述 TOURMATE B166----一个整合了当代最先进蓝牙技术和 GPS 技术的高科技产品，它可以通过蓝牙技术在您的智能手机，PDA，手提电脑，台式电脑等具有蓝牙的设备上接收 GPS 数据，进行定位，导航等应用。 2. 产品特色 1. 非常低的电源消耗和最长 20 小时的连续工作时间 2. 高灵敏度，高性能的 GPS 芯片，可以同时接收 16 个卫星 3. 符合蓝牙 1.2 规范 CLASS 2 4. 支持蓝牙串行通信 Profile(SPP Profile) 5. 使用兼容 Nokia 手机（N70 等等）的可充电锂电池，充电器。 6. 3 个 LED 指示蓝牙，GPS，充电的状态 7. 支持 NMEA-0183 标准在 9600bps 波特率 8. 小型化，人性化设计，携带方便，美观 2

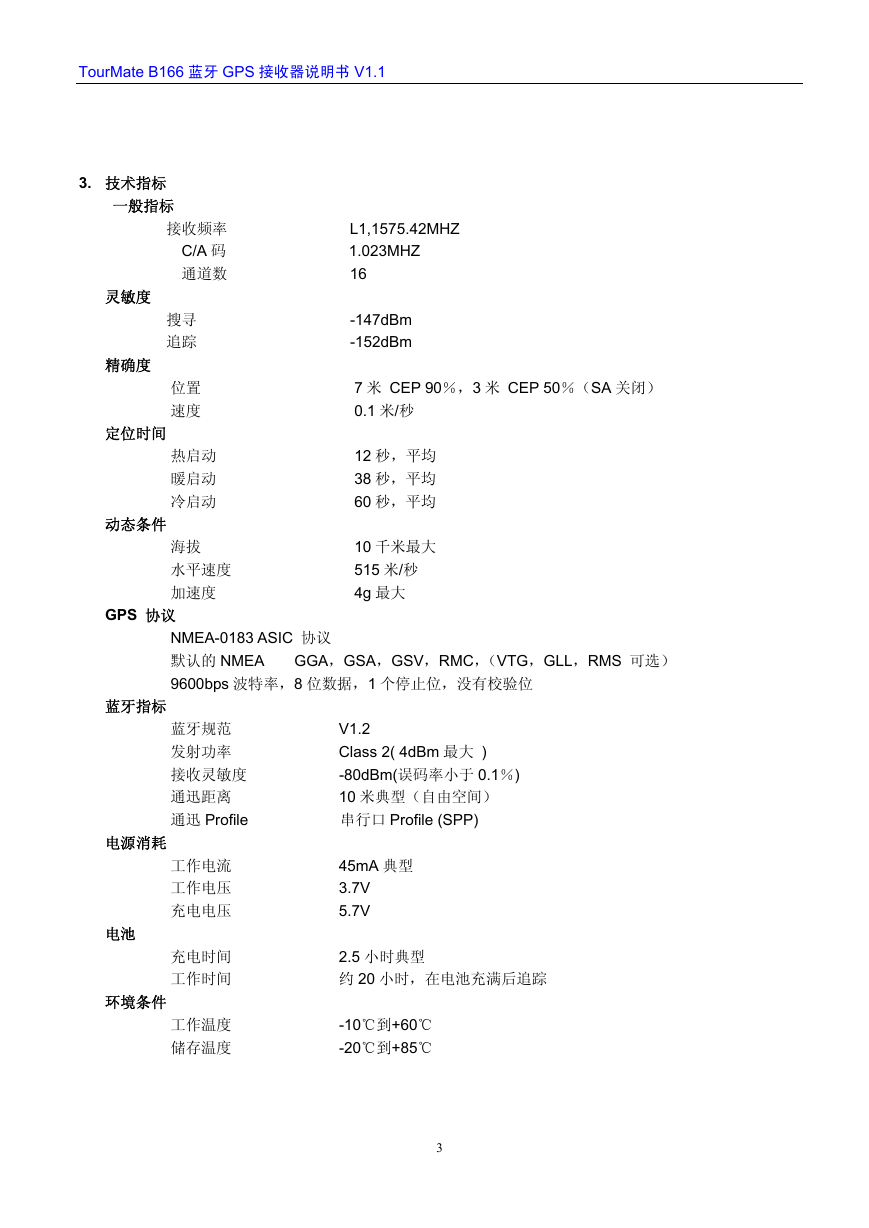

TourMate B166 蓝牙 GPS 接收器说明书 V1.1 3. 技术指标一般指标接收频率 L1,1575.42MHZ C/A 码 1.023MHZ 通道数 16 灵敏度搜寻 -147dBm 追踪 -152dBm 精确度位置 7 米 CEP 90％，3 米 CEP 50％（SA 关闭）速度 0.1 米/秒定位时间热启动 12 秒，平均暖启动 38 秒，平均冷启动 60 秒，平均动态条件海拔 10 千米最大水平速度 515 米/秒加速度 4g 最大 GPS 协议 NMEA-0183 ASIC 协议默认的 NMEA GGA，GSA，GSV，RMC，（VTG，GLL，RMS 可选） 9600bps 波特率，8 位数据，1 个停止位，没有校验位蓝牙指标蓝牙规范 V1.2 发射功率 Class 2( 4dBm 最大 ) 接收灵敏度 -80dBm(误码率小于 0.1％) 通迅距离 10 米典型（自由空间）通迅 Profile 串行口 Profile (SPP) 电源消耗工作电流 45mA 典型工作电压 3.7V 充电电压 5.7V 电池充电时间 2.5 小时典型工作时间约 20 小时，在电池充满后追踪环境条件工作温度 -10℃到+60℃ 储存温度 -20℃到+85℃ 3

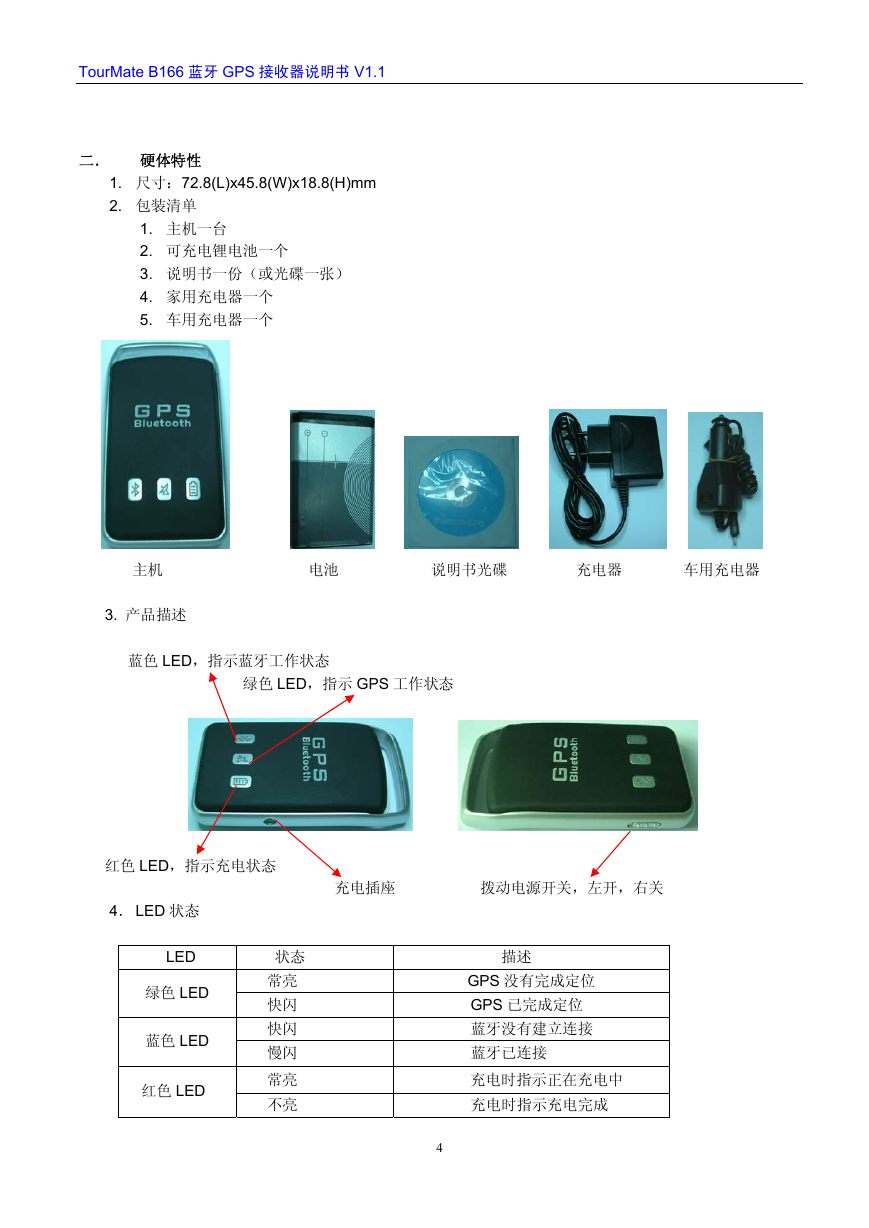

TourMate B166 蓝牙 GPS 接收器说明书 V1.1 二．硬体特性 1. 尺寸：72.8(L)x45.8(W)x18.8(H)mm 2. 包装清单 1. 主机一台 2. 可充电锂电池一个 3. 说明书一份（或光碟一张） 4. 家用充电器一个 5. 车用充电器一个主机电池说明书光碟充电器车用充电器 3. 产品描述蓝色 LED，指示蓝牙工作状态绿色 LED，指示 GPS 工作状态红色 LED，指示充电状态充电插座拨动电源开关，左开，右关 4． LED 状态 LED 绿色 LED 蓝色 LED 红色 LED 状态常亮快闪快闪慢闪常亮不亮描述 GPS 没有完成定位 GPS 已完成定位蓝牙没有建立连接蓝牙已连接充电时指示正在充电中充电时指示充电完成 4

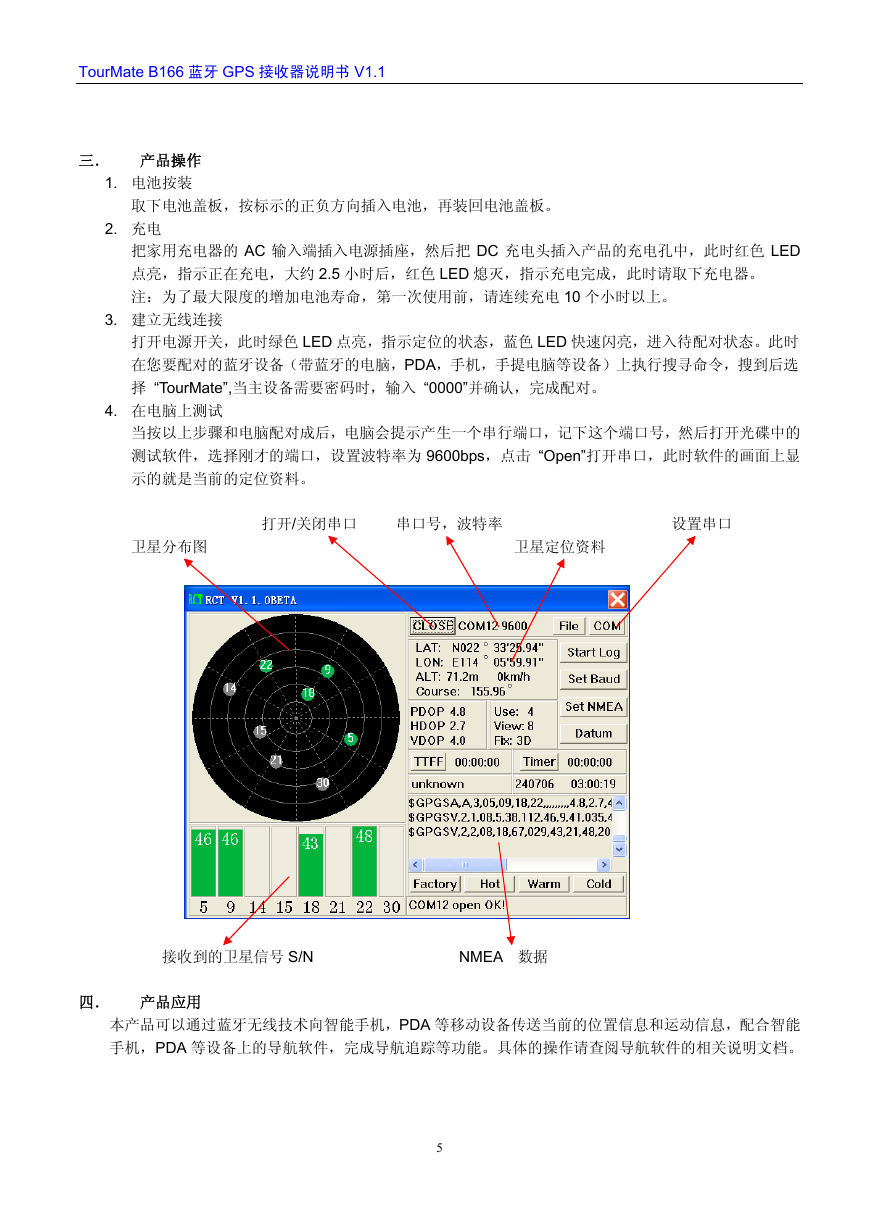

TourMate B166 蓝牙 GPS 接收器说明书 V1.1 三．产品操作 1. 电池按装取下电池盖板，按标示的正负方向插入电池，再装回电池盖板。 2. 充电把家用充电器的 AC 输入端插入电源插座，然后把 DC 充电头插入产品的充电孔中，此时红色 LED 点亮，指示正在充电，大约 2.5 小时后，红色 LED 熄灭，指示充电完成，此时请取下充电器。注：为了最大限度的增加电池寿命，第一次使用前，请连续充电 10 个小时以上。 3. 建立无线连接打开电源开关，此时绿色 LED 点亮，指示定位的状态，蓝色 LED 快速闪亮，进入待配对状态。此时在您要配对的蓝牙设备（带蓝牙的电脑，PDA，手机，手提电脑等设备）上执行搜寻命令，搜到后选择 “TourMate”,当主设备需要密码时，输入 “0000”并确认，完成配对。 4. 在电脑上测试当按以上步骤和电脑配对成后，电脑会提示产生一个串行端口，记下这个端口号，然后打开光碟中的测试软件，选择刚才的端口，设置波特率为 9600bps，点击 “Open”打开串口，此时软件的画面上显示的就是当前的定位资料。打开/关闭串口串口号，波特率设置串口卫星分布图卫星定位资料接收到的卫星信号 S/N NMEA 数据四．产品应用本产品可以通过蓝牙无线技术向智能手机，PDA 等移动设备传送当前的位置信息和运动信息，配合智能手机，PDA 等设备上的导航软件，完成导航追踪等功能。具体的操作请查阅导航软件的相关说明文档。 5
