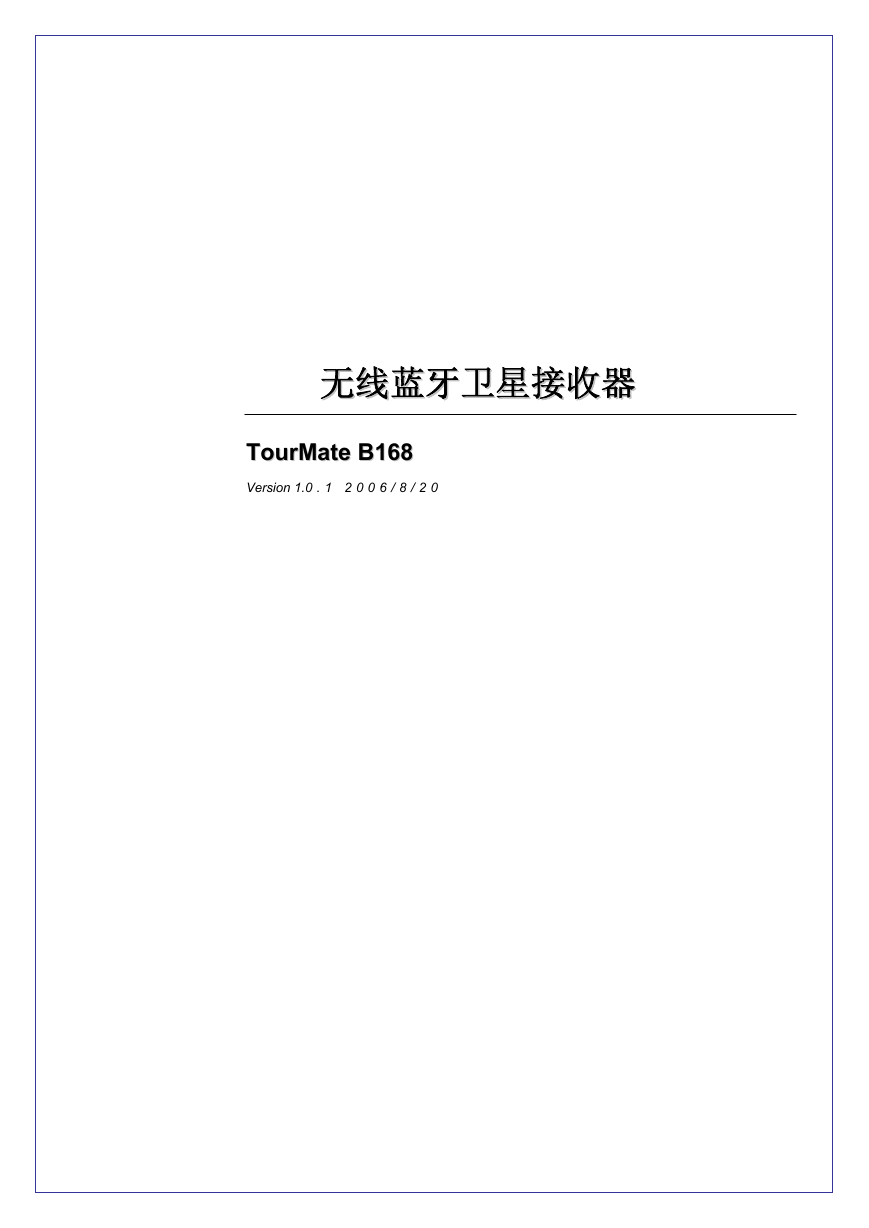

无无线线蓝蓝牙牙卫卫星星接接收收器器 TToouurrMMaattee BB116688 Version 1.0 . 1 2 0 0 6 / 8 / 2 0

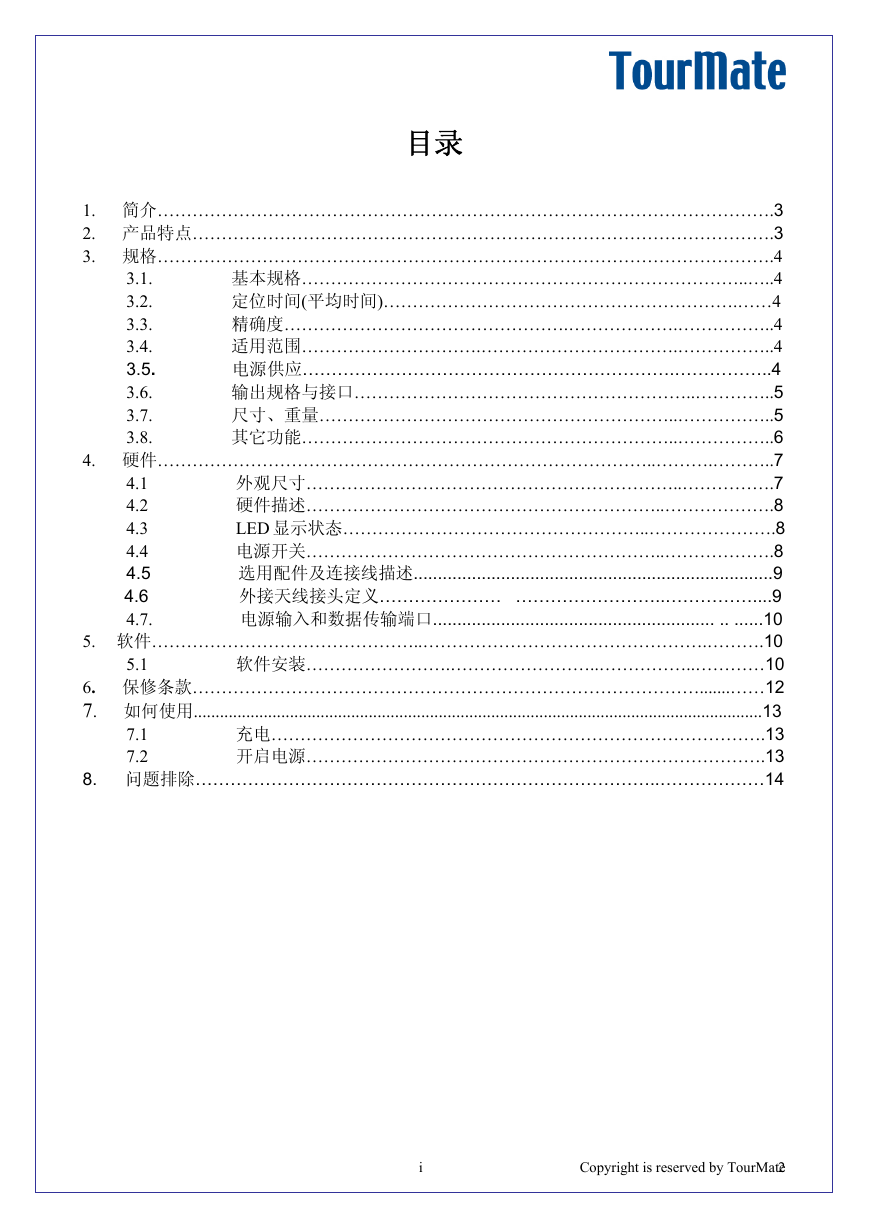

目录 1. 简介…………………………………………………………………………………………….3 2. 产品特点……………………………………………………………………………………….3 3. 规格…………………………………………………………………………………………….4 3.1. 基本规格…………………………………………………………………..…..4 3.2. 定位时间(平均时间)…………………………………………………….……4 3.3. 精确度………………………………………….……………….……………..4 3.4. 适用范围………………………….…………………………….……………..4 3.5. 电源供应……………………………………………………….……………..4 3.6. 输出规格与接口…………………………………………………..…………..5 3.7. 尺寸、重量……………………………………………………..……………..5 3.8. 其它功能………………………………………………………..……………..6 4. 硬件…………………………………………………………………………..……….………..7 4.1 外观尺寸………………………………………………………..…………….7 4.2 硬件描述……………………………………………………..……………….8 4.3 LED 显示状态……………………………………………..………………….8 4.4 电源开关……………………………………………………..……………….8 4.5 选用配件及连接线描述..........................................................................9 4.6 外接天线接头定义………………… ……………………..……………....9 4.7. 电源输入和数据传输端口.......................................................... .. ......10 5. 软件………………………………………..………………………………………….……….10 5.1 软件安装…………………….……………………..……………..…………10 6. 保修条款…………………………………………………………………………….......……12 7. 如何使用..................................................................................................................................13 7.1 充电………………………………………………………………………….13 7.2 开启电源…………………………………………………………………….13 8. 问题排除……………………………………………………………………..………………14 i Copyright is reserved by TourMate 2

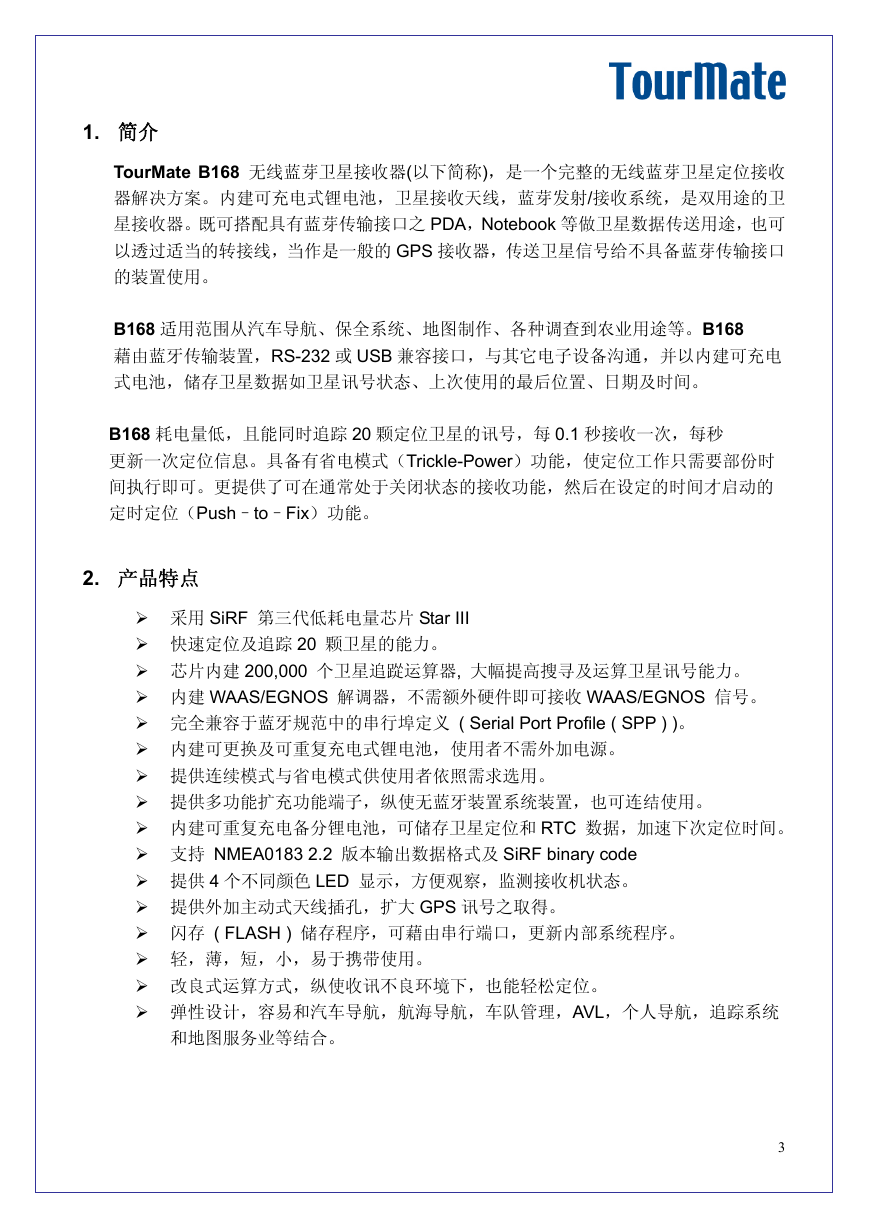

1. 简介 TourMate B168 无线蓝芽卫星接收器(以下简称)，是一个完整的无线蓝芽卫星定位接收器解决方案。内建可充电式锂电池，卫星接收天线，蓝芽发射/接收系统，是双用途的卫星接收器。既可搭配具有蓝芽传输接口之 PDA，Notebook 等做卫星数据传送用途，也可以透过适当的转接线，当作是一般的 GPS 接收器，传送卫星信号给不具备蓝芽传输接口的装置使用。 B168 适用范围从汽车导航、保全系统、地图制作、各种调查到农业用途等。B168 藉由蓝牙传输装置，RS-232 或 USB 兼容接口，与其它电子设备沟通，并以内建可充电式电池，储存卫星数据如卫星讯号状态、上次使用的最后位置、日期及时间。 B168 耗电量低，且能同时追踪 20 颗定位卫星的讯号，每 0.1 秒接收一次，每秒更新一次定位信息。具备有省电模式（Trickle-Power）功能，使定位工作只需要部份时间执行即可。更提供了可在通常处于关闭状态的接收功能，然后在设定的时间才启动的定时定位（Push–to–Fix）功能。 2. 产品特点采用 SiRF 第三代低耗电量芯片 Star III 快速定位及追踪 20 颗卫星的能力。芯片内建 200,000 个卫星追踨运算器, 大幅提高搜寻及运算卫星讯号能力。内建 WAAS/EGNOS 解调器，不需额外硬件即可接收 WAAS/EGNOS 信号。完全兼容于蓝牙规范中的串行埠定义 ( Serial Port Profile ( SPP ) )。内建可更换及可重复充电式锂电池，使用者不需外加电源。提供连续模式与省电模式供使用者依照需求选用。提供多功能扩充功能端子，纵使无蓝牙装置系统装置，也可连结使用。内建可重复充电备分锂电池，可储存卫星定位和 RTC 数据，加速下次定位时间。支持 NMEA0183 2.2 版本输出数据格式及 SiRF binary code 提供 4 个不同颜色 LED 显示，方便观察，监测接收机状态。提供外加主动式天线插孔，扩大 GPS 讯号之取得。闪存 ( FLASH ) 储存程序，可藉由串行端口，更新内部系统程序。轻，薄，短，小，易于携带使用。改良式运算方式，纵使收讯不良环境下，也能轻松定位。弹性设计，容易和汽车导航，航海导航，车队管理，AVL，个人导航，追踪系统和地图服务业等结合。 3

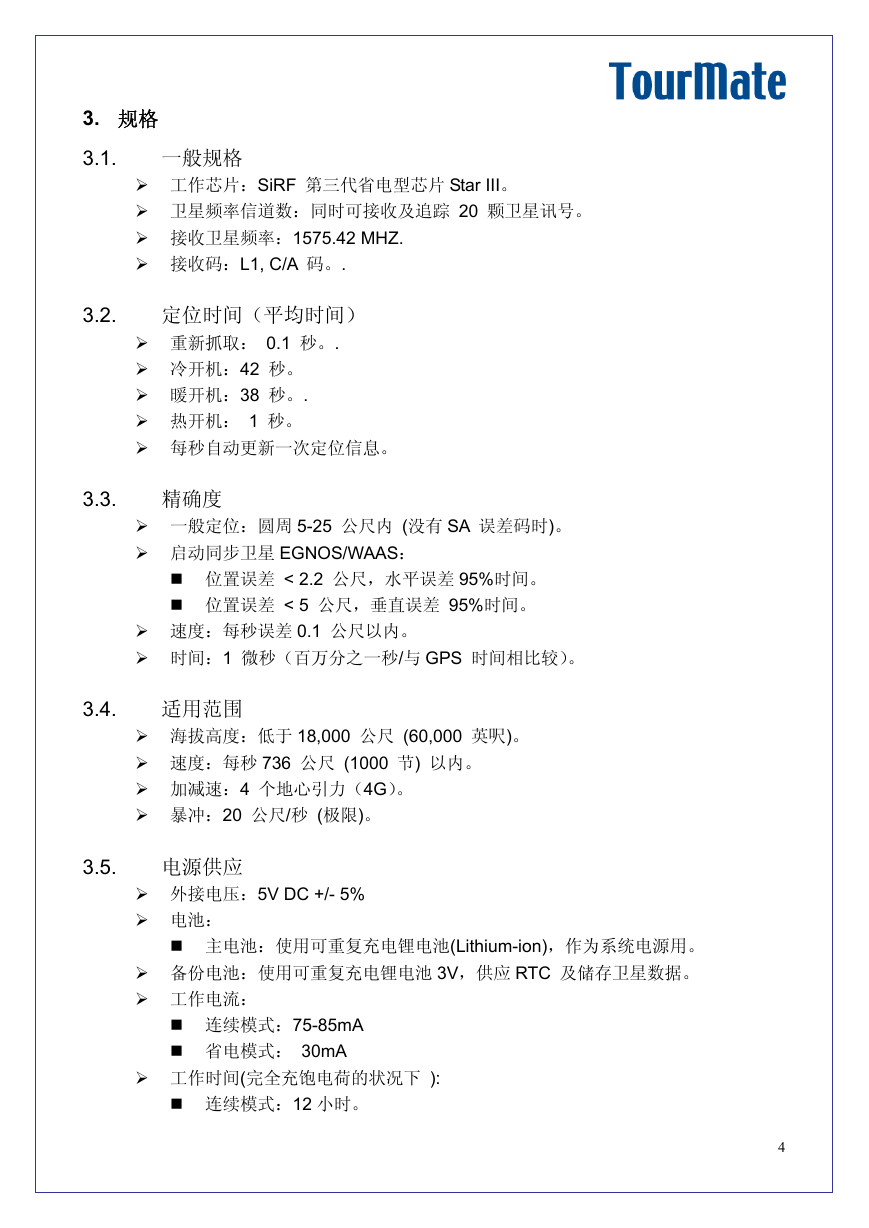

3. 规格 3.1. 一般规格工作芯片：SiRF 第三代省电型芯片 Star III。卫星频率信道数：同时可接收及追踪 20 颗卫星讯号。接收卫星频率：1575.42 MHZ. 接收码：L1, C/A 码。. 3.2. 定位时间（平均时间）重新抓取： 0.1 秒。. 冷开机：42 秒。暖开机：38 秒。. 热开机： 1 秒。每秒自动更新一次定位信息。 3.3. 精确度一般定位：圆周 5-25 公尺内 (没有 SA 误差码时)。启动同步卫星 EGNOS/WAAS：位置误差 < 2.2 公尺，水平误差 95%时间。位置误差 < 5 公尺，垂直误差 95%时间。速度：每秒误差 0.1 公尺以内。时间：1 微秒（百万分之一秒/与 GPS 时间相比较）。 3.4. 适用范围海拔高度：低于 18,000 公尺 (60,000 英呎)。速度：每秒 736 公尺 (1000 节) 以内。加减速：4 个地心引力（4G）。暴冲：20 公尺/秒 (极限)。 3.5. 电源供应外接电压：5V DC +/- 5% 电池：主电池：使用可重复充电锂电池(Lithium-ion)，作为系统电源用。备份电池：使用可重复充电锂电池 3V，供应 RTC 及储存卫星数据。工作电流：连续模式：75-85mA 省电模式： 30mA 工作时间(完全充饱电荷的状况下 ): 连续模式：12 小时。 4

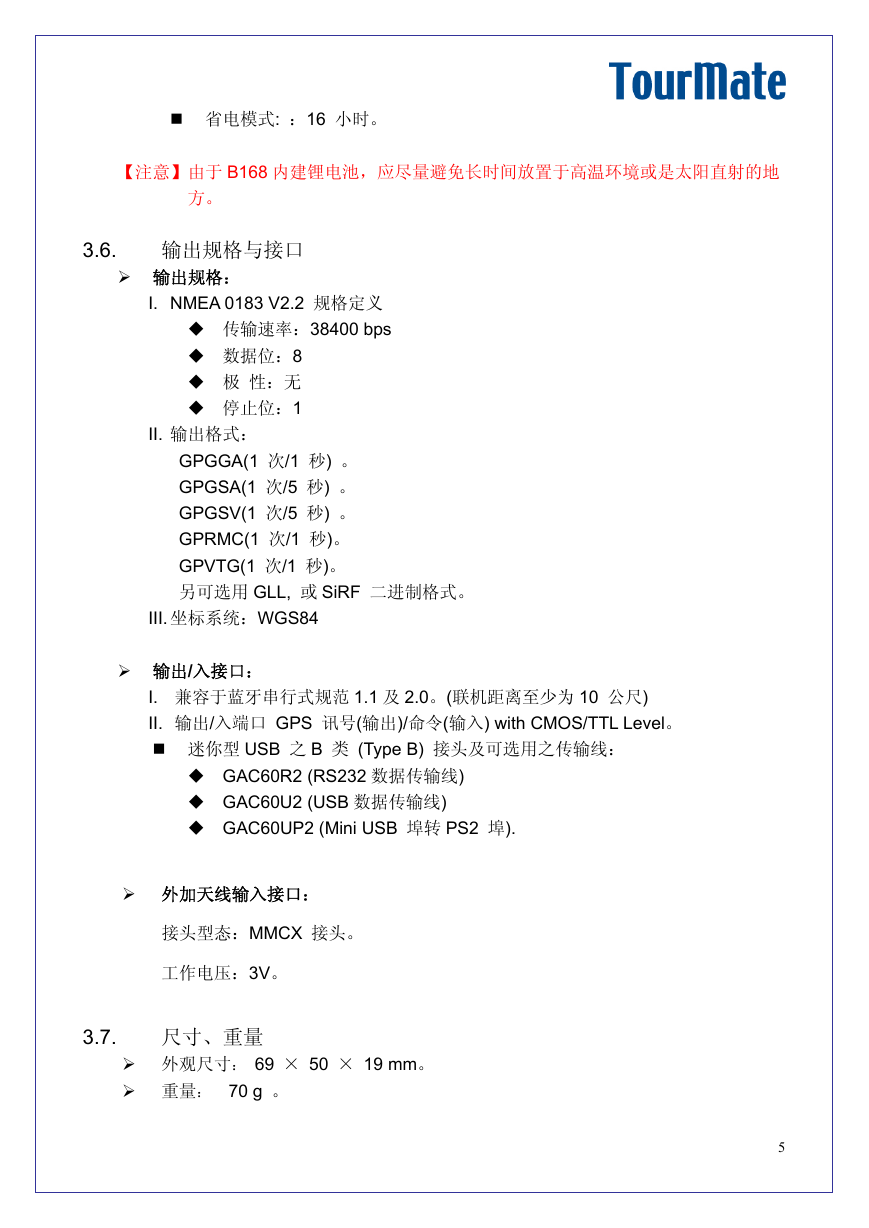

省电模式: ：16 小时。【注意】由于 B168 内建锂电池，应尽量避免长时间放置于高温环境或是太阳直射的地方。 3.6. 输出规格与接口输出规格： I. NMEA 0183 V2.2 规格定义传输速率：38400 bps 数据位：8 极性：无停止位：1 II. 输出格式： GPGGA(1 次/1 秒) 。 GPGSA(1 次/5 秒) 。 GPGSV(1 次/5 秒) 。 GPRMC(1 次/1 秒)。 GPVTG(1 次/1 秒)。另可选用 GLL, 或 SiRF 二进制格式。 III. 坐标系统：WGS84 输出/入接口： I. 兼容于蓝牙串行式规范 1.1 及 2.0。(联机距离至少为 10 公尺) II. 输出/入端口 GPS 讯号(输出)/命令(输入) with CMOS/TTL Level。迷你型 USB 之 B 类 (Type B) 接头及可选用之传输线： GAC60R2 (RS232 数据传输线) GAC60U2 (USB 数据传输线) GAC60UP2 (Mini USB 埠转 PS2 埠). 外加天线输入接口：接头型态：MMCX 接头。工作电压：3V。 3.7. 尺寸、重量外观尺寸： 69 × 50 × 19 mm。重量： 70 g 。 5

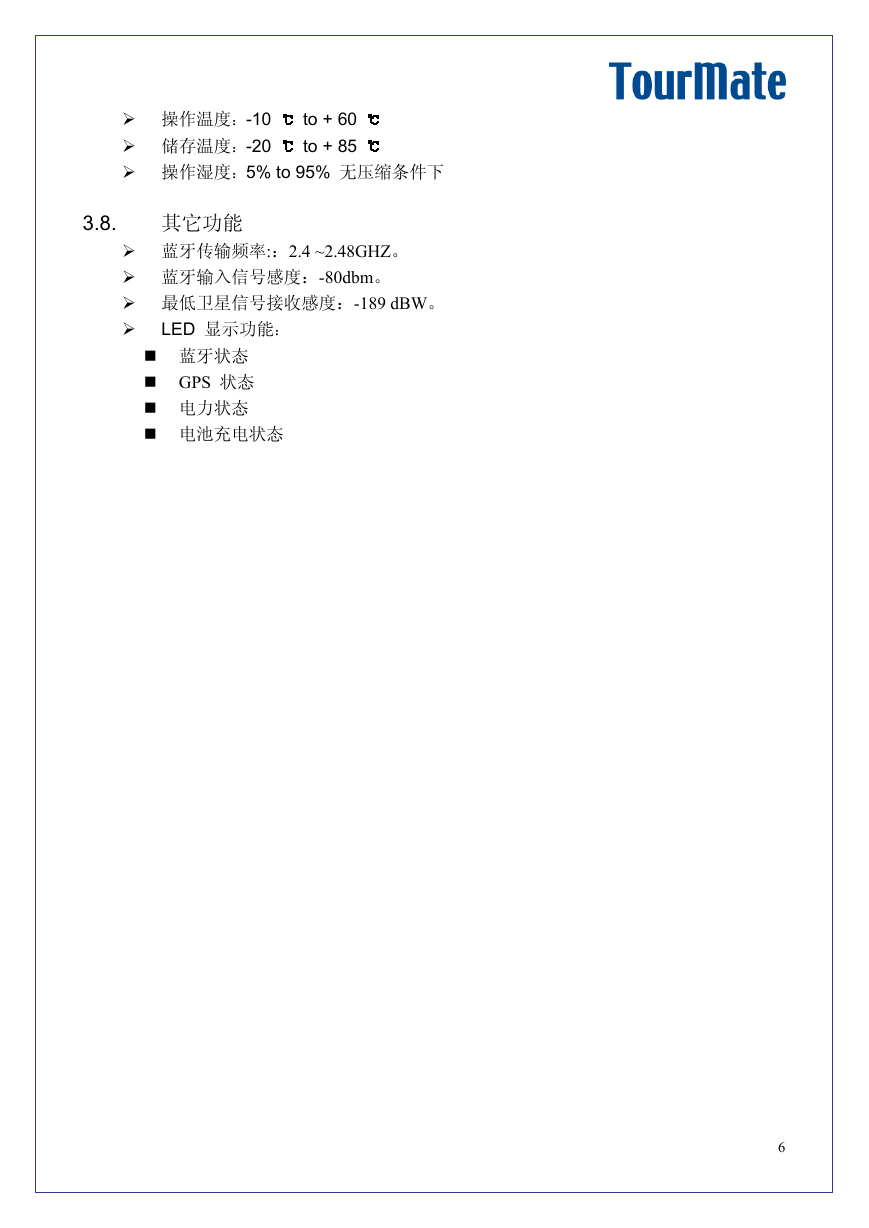

操作温度：-10 储存温度：-20 操作湿度：5% to 95% 无压缩条件下 to + 60 to + 85 3.8. 其它功能蓝牙传输频率:：2.4 ~2.48GHZ。蓝牙输入信号感度：-80dbm。最低卫星信号接收感度：-189 dBW。 LED 显示功能：蓝牙状态 GPS 状态电力状态电池充电状态 6

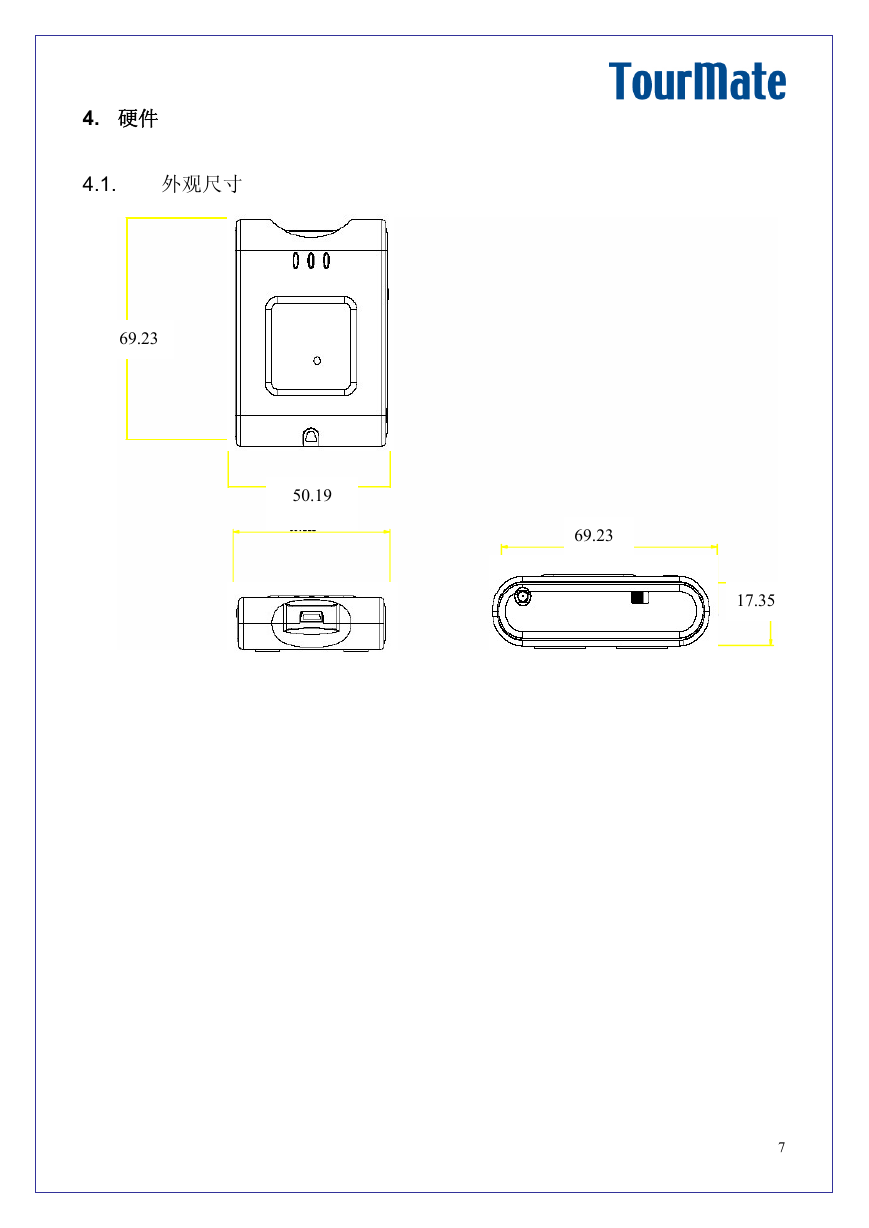

17.35 50.19 69.23 4. 硬件 4.1. 外观尺寸 69.23 7

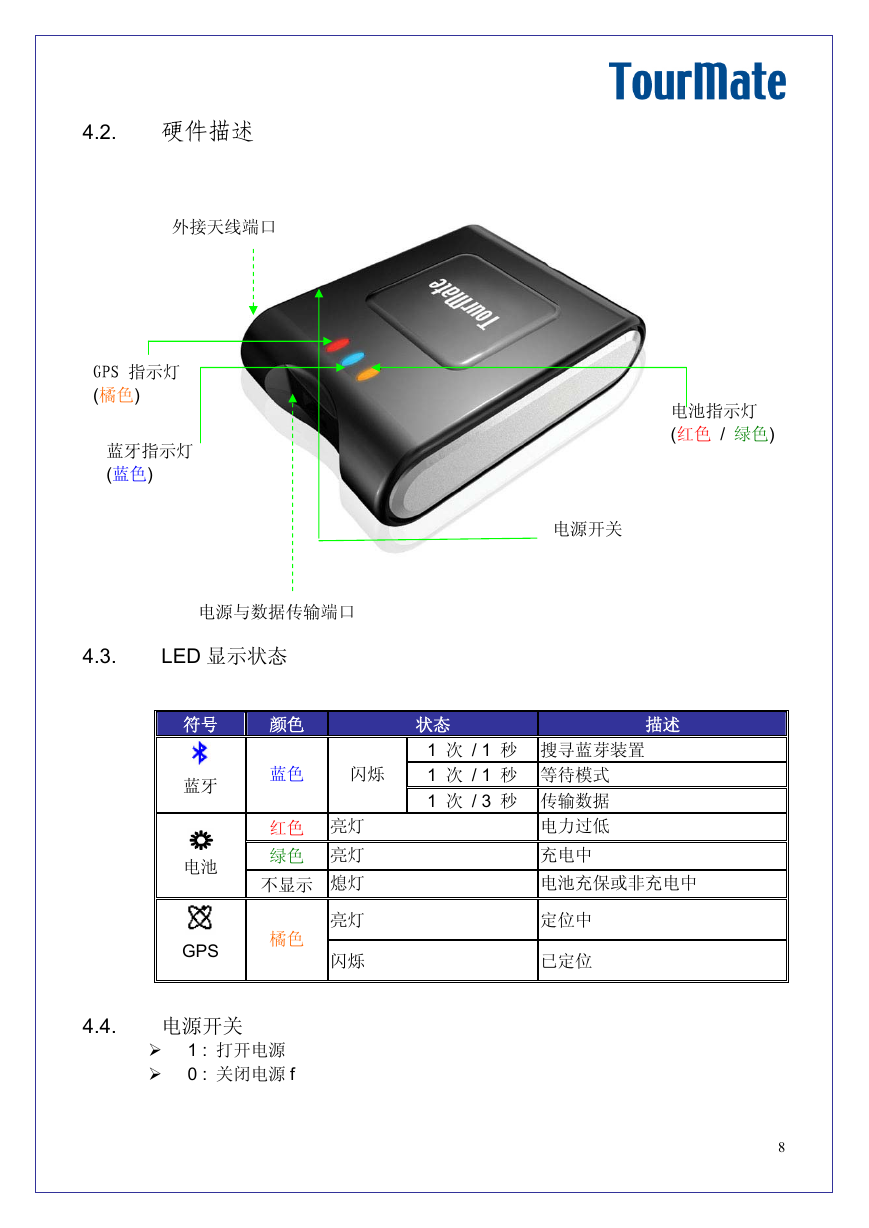

4.2. 硬件描述外接天线端口 GPS 指示灯 (橘色) 蓝牙指示灯 (蓝色) 电源与数据传输端口电池指示灯 (红色 / 绿色) 电源开关 LED 显示状态符号蓝牙 4.3. 4.4. 电源开关 GPS 电池颜色蓝色闪烁红色亮灯绿色亮灯不显示熄灯亮灯橘色闪烁描述状态 1 次 / 1 秒搜寻蓝芽装置 1 次 / 1 秒等待模式 1 次 / 3 秒传输数据电力过低充电中电池充保或非充电中定位中已定位 1 : 打开电源 0 : 关闭电源 f 8
