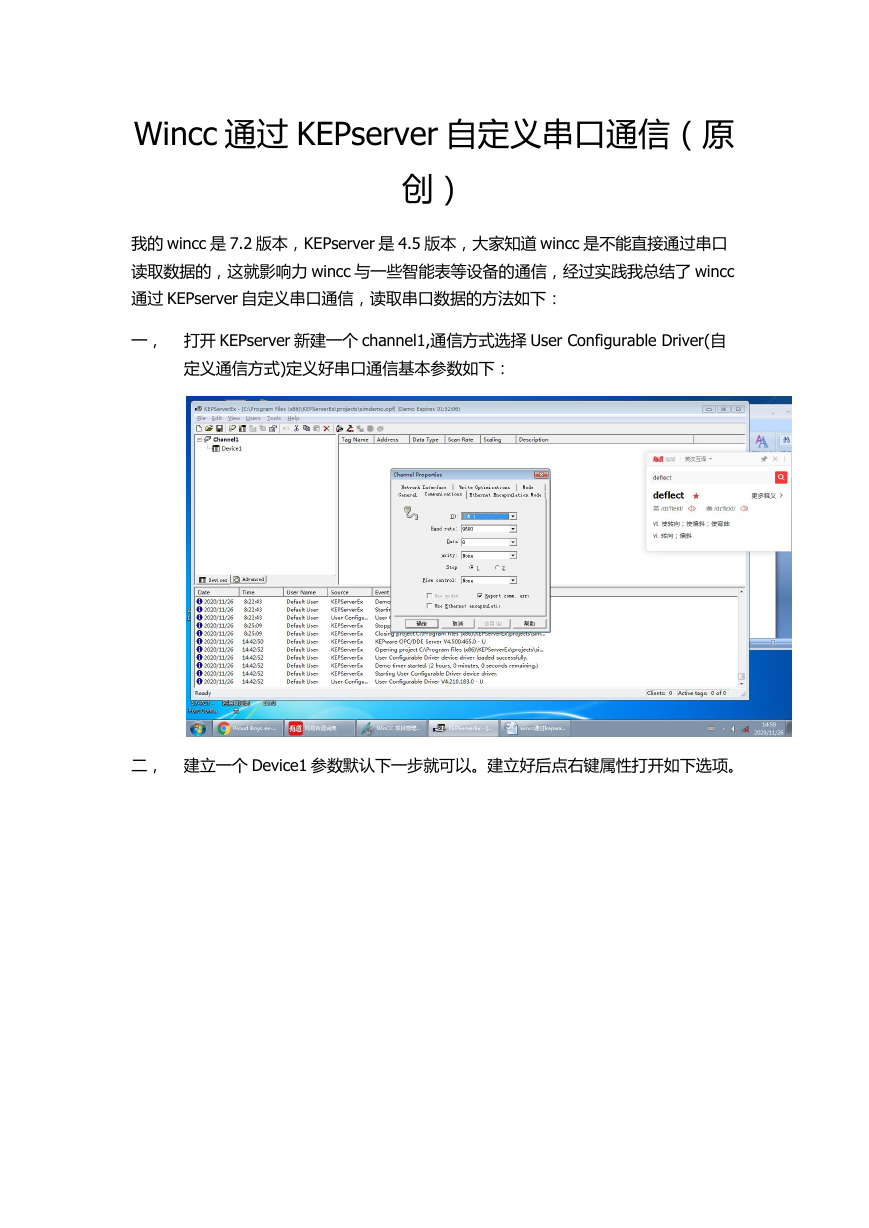

Wincc 通过 KEPserver 自定义串口通信（原创）我的 wincc 是 7.2 版本，KEPserver 是 4.5 版本，大家知道 wincc 是不能直接通过串口读取数据的，这就影响力 wincc 与一些智能表等设备的通信，经过实践我总结了 wincc 通过 KEPserver 自定义串口通信，读取串口数据的方法如下：一，打开 KEPserver 新建一个 channel1,通信方式选择 User Configurable Driver(自定义通信方式)定义好串口通信基本参数如下：二，建立一个 Device1 参数默认下一步就可以。建立好后点右键属性打开如下选项。

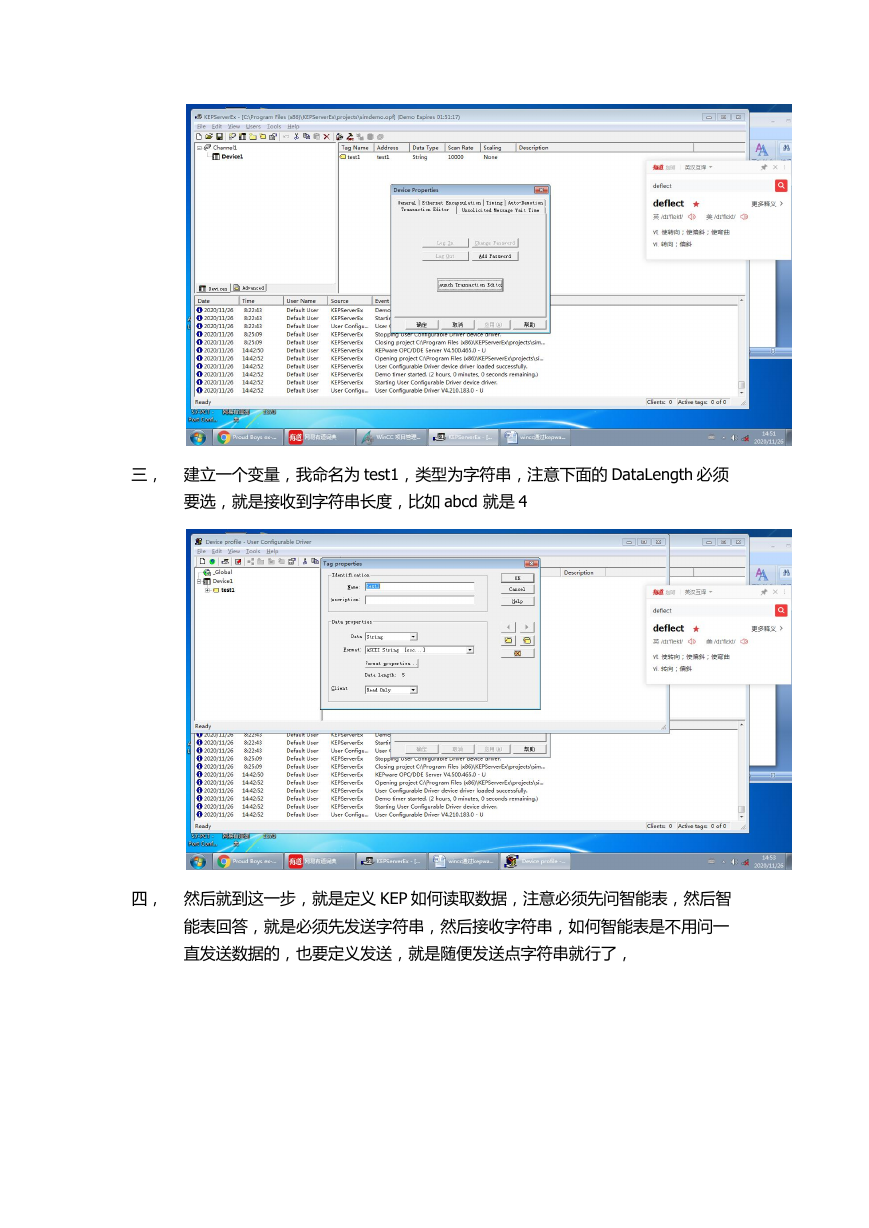

三，建立一个变量，我命名为 test1，类型为字符串，注意下面的 DataLength 必须要选，就是接收到字符串长度，比如 abcd 就是 4 四，然后就到这一步，就是定义 KEP 如何读取数据，注意必须先问智能表，然后智能表回答，就是必须先发送字符串，然后接收字符串，如何智能表是不用问一直发送数据的，也要定义发送，就是随便发送点字符串就行了，

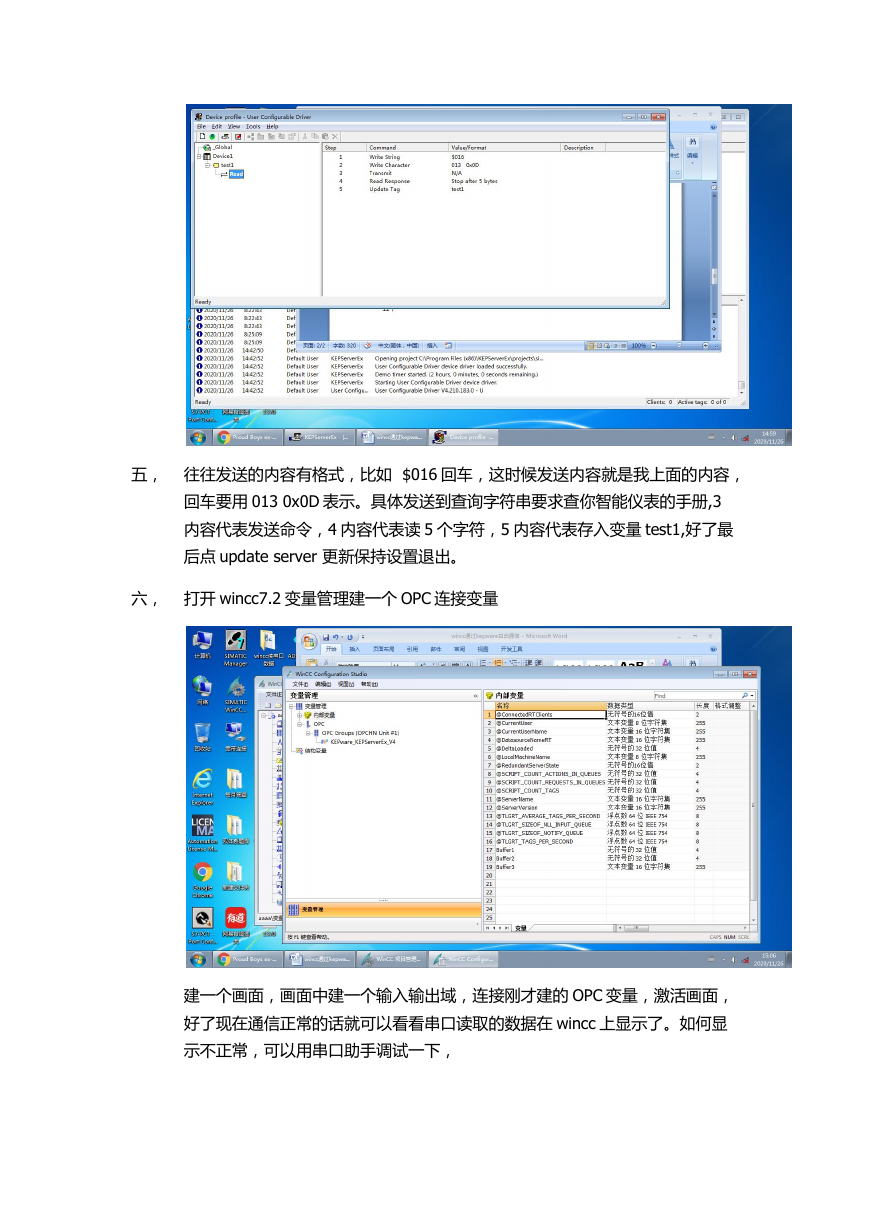

五，往往发送的内容有格式，比如 $016 回车，这时候发送内容就是我上面的内容，回车要用 013 0x0D 表示。具体发送到查询字符串要求查你智能仪表的手册,3 内容代表发送命令，4 内容代表读 5 个字符，5 内容代表存入变量 test1,好了最后点 update server 更新保持设置退出。六，打开 wincc7.2 变量管理建一个 OPC 连接变量建一个画面，画面中建一个输入输出域，连接刚才建的 OPC 变量，激活画面，好了现在通信正常的话就可以看看串口读取的数据在 wincc 上显示了。如何显示不正常，可以用串口助手调试一下，

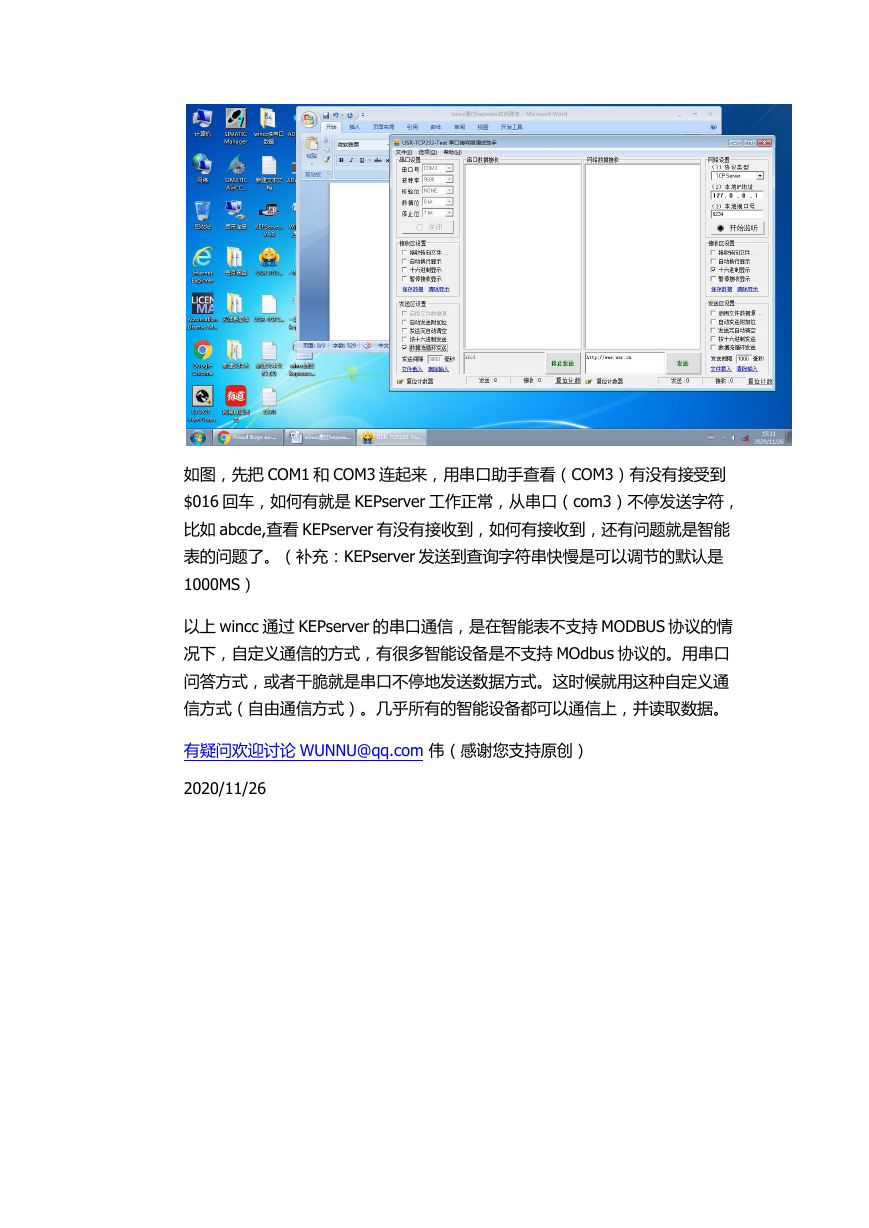

如图，先把 COM1 和 COM3 连起来，用串口助手查看（COM3）有没有接受到 $016 回车，如何有就是 KEPserver 工作正常，从串口（com3）不停发送字符，比如 abcde,查看 KEPserver 有没有接收到，如何有接收到，还有问题就是智能表的问题了。（补充：KEPserver 发送到查询字符串快慢是可以调节的默认是 1000MS）以上 wincc 通过 KEPserver 的串口通信，是在智能表不支持 MODBUS 协议的情况下，自定义通信的方式，有很多智能设备是不支持 MOdbus 协议的。用串口问答方式，或者干脆就是串口不停地发送数据方式。这时候就用这种自定义通信方式（自由通信方式）。几乎所有的智能设备都可以通信上，并读取数据。有疑问欢迎讨论 WUNNU@qq.com 伟（感谢您支持原创） 2020/11/26
