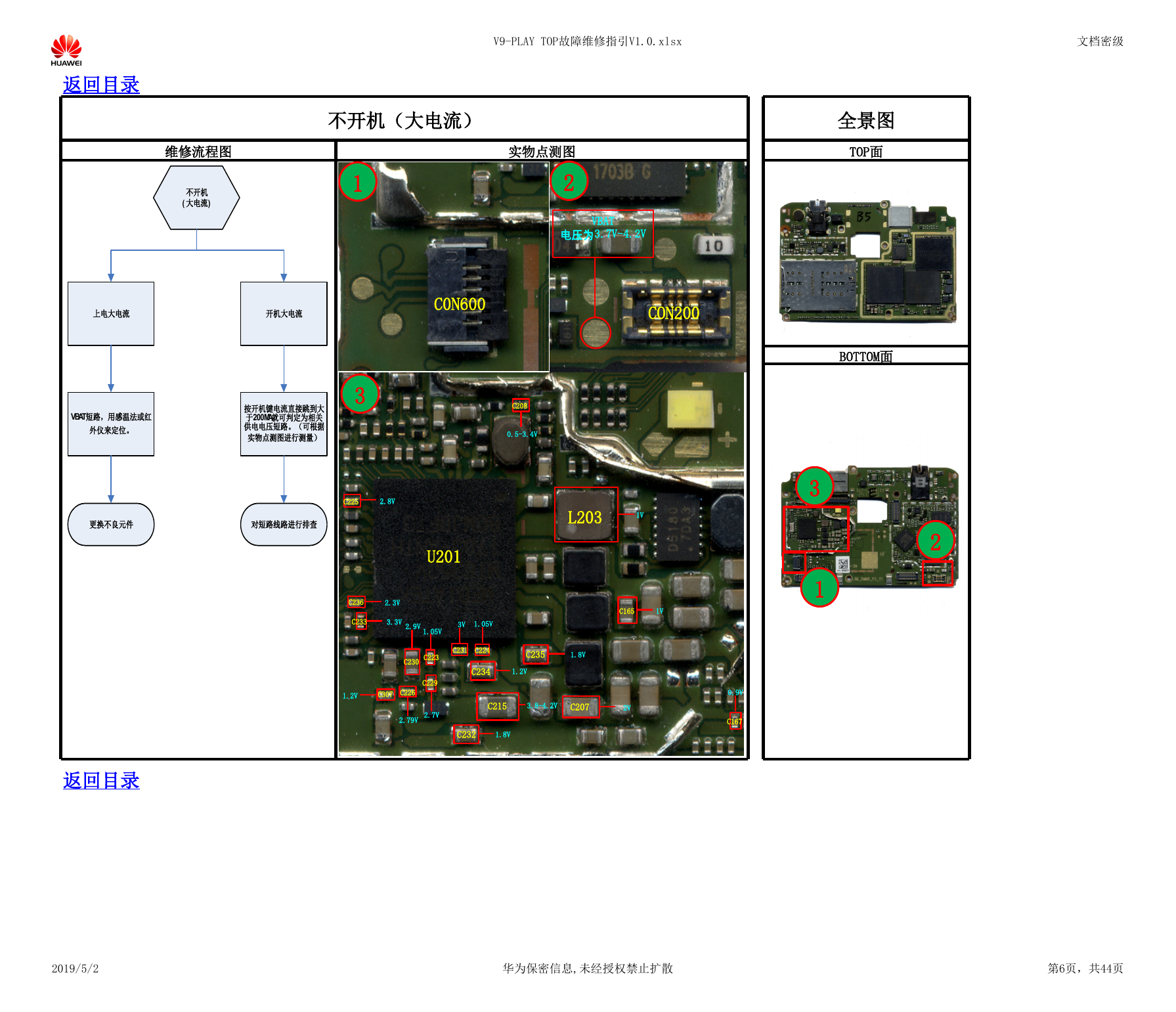

V9-PLAY TOP故障维修指引V1.0.xlsx 文档密级 返回目录 不开机（大电流） 维修流程图 全景图 TOP面 BOTTOM面 1 3 实物点测图 2 VBAT 电压为3.7V-4.2V C0N600 CON200 C208 0.5-3.4V 3 1 2 C225 2.8V L203 1V U201 C236 2.3V C233 3.3V 2.9V 1.05V 3V 1.05V C165 1V C231 C224 C235 1.8V C234 1.2V C223 C230 C229 1.2V C307 C226 2.7V 2.79V C215 3.8-4.2V C207 2V C232 1.8V 0.9V C167 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第6页，共44页 不开机(大电流)上电大电流开机大电流更换不良元件按开机键电流直接跳到大于200MA就可判定为相关供电电压短路。（可根据实物点测图进行测量）对短路线路进行排查VBAT短路，用感温法或红外仪来定位。
