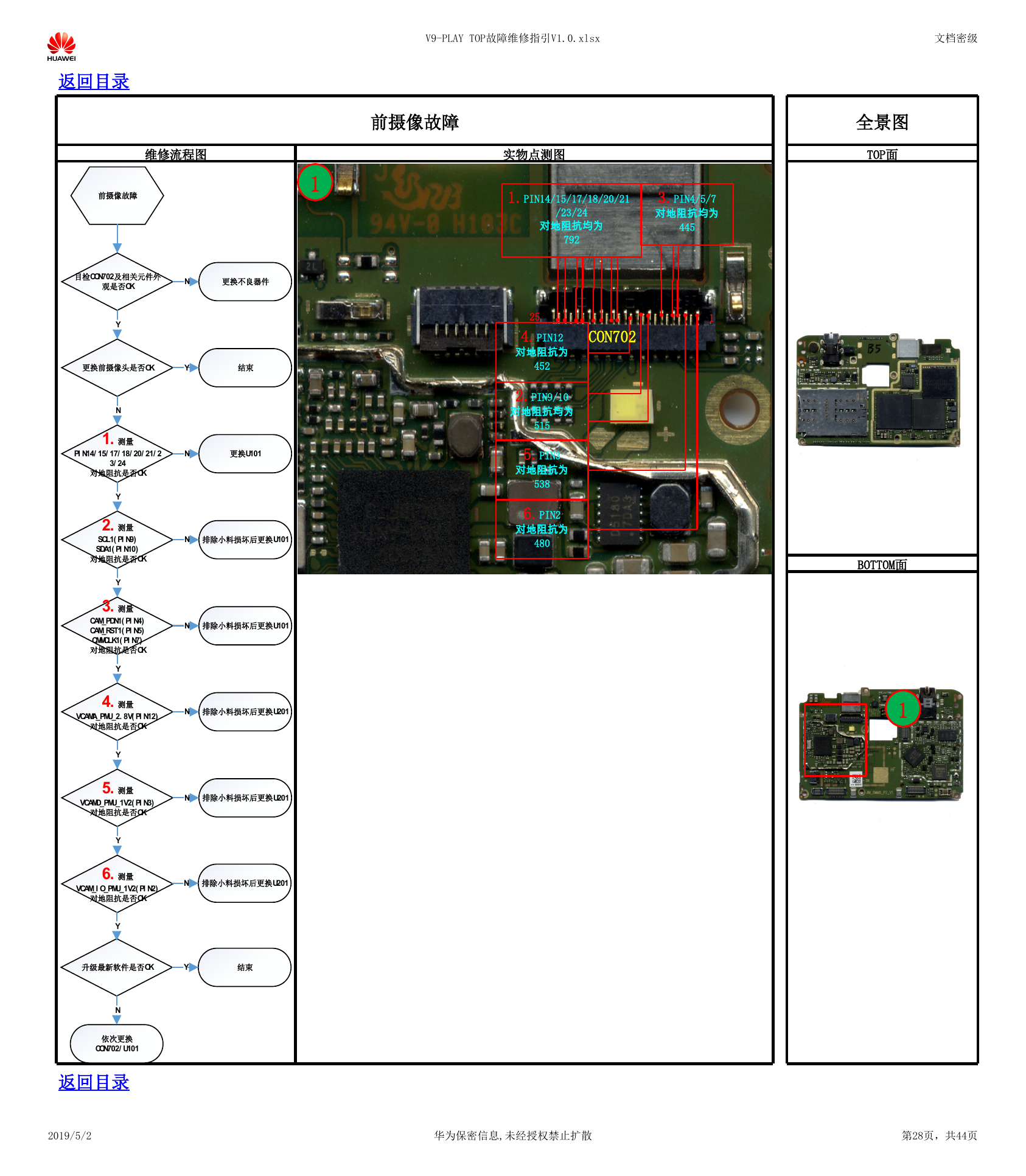

V9-PLAY TOP故障维修指引V1.0.xlsx 文档密级 返回目录 维修流程图 实物点测图 前摄像故障 全景图 TOP面 1 1.PIN14/15/17/18/20/21 /23/24 对地阻抗均为 792 3.PIN4/5/7 对地阻抗均为 445 CON702 1 25 4.PIN12 对地阻抗为 452 2.PIN9/10 对地阻抗均为 515 5.PIN3 对地阻抗为 538 6.PIN2 对地阻抗为 480 BOTTOM面 1 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第28页，共44页 目检CON702及相关元件外观是否OK前摄像故障2.测量SCL1(PIN9)SDA1(PIN10)对地阻抗是否OK更换不良器件更换U101N3.测量CAM_PDN1(PIN4)CAM_RST1(PIN5)CMMCLK1(PIN7)对地阻抗是否OK排除小料损坏后更换U1011.测量PIN14/15/17/18/20/21/23/24对地阻抗是否OK 排除小料损坏后更换U101NYNY更换前摄像头是否OK结束YNY4.测量VCAMA_PMU_2.8V(PIN12)对地阻抗是否OK排除小料损坏后更换U201NYNY依次更换CON702/U101升级最新软件是否OK结束YN5.测量VCAMD_PMU_1V2(PIN3)对地阻抗是否OK排除小料损坏后更换U201NY6.测量VCAM_IO_PMU_1V2(PIN2)对地阻抗是否OK排除小料损坏后更换U201NY
