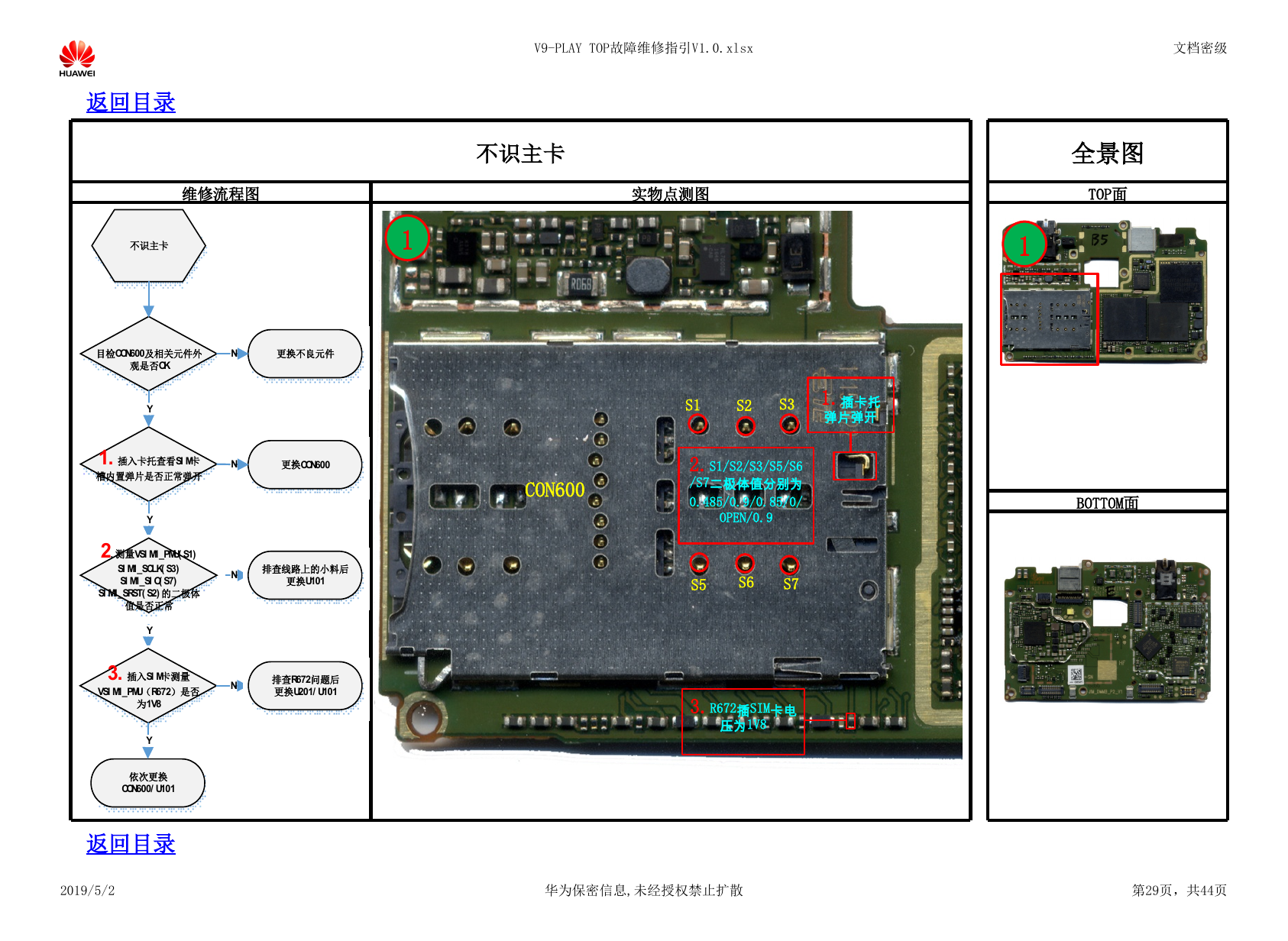

V9-PLAY TOP故障维修指引V1.0.xlsx 文档密级 返回目录 维修流程图 实物点测图 不识主卡 1 CON600 S1 S2 S3 1.插卡托 弹片弹开 2.S1/S2/S3/S5/S6 /S7二极体值分别为 0.485/0.9/0.85/0/ OPEN/0.9 S5 S6 S7 3.R672插SIM卡电 压为1V8 全景图 TOP面 1 BOTTOM面 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第29页，共44页 不识主卡目检CON600及相关元件外观是否OK更换不良元件1.插入卡托查看SIM卡槽内置弹片是否正常弹开更换CON600NYNYYN2.测量VSIM1_PMU(S1)SIM1_SCLK(S3)SIM1_SIO(S7)SIM1_SRST(S2)的二极体值是否正常排查线路上的小料后更换U101依次更换CON600/U1013.插入SIM卡测量VSIM1_PMU（R672）是否为1V8N排查R672问题后更换U201/U101Y
