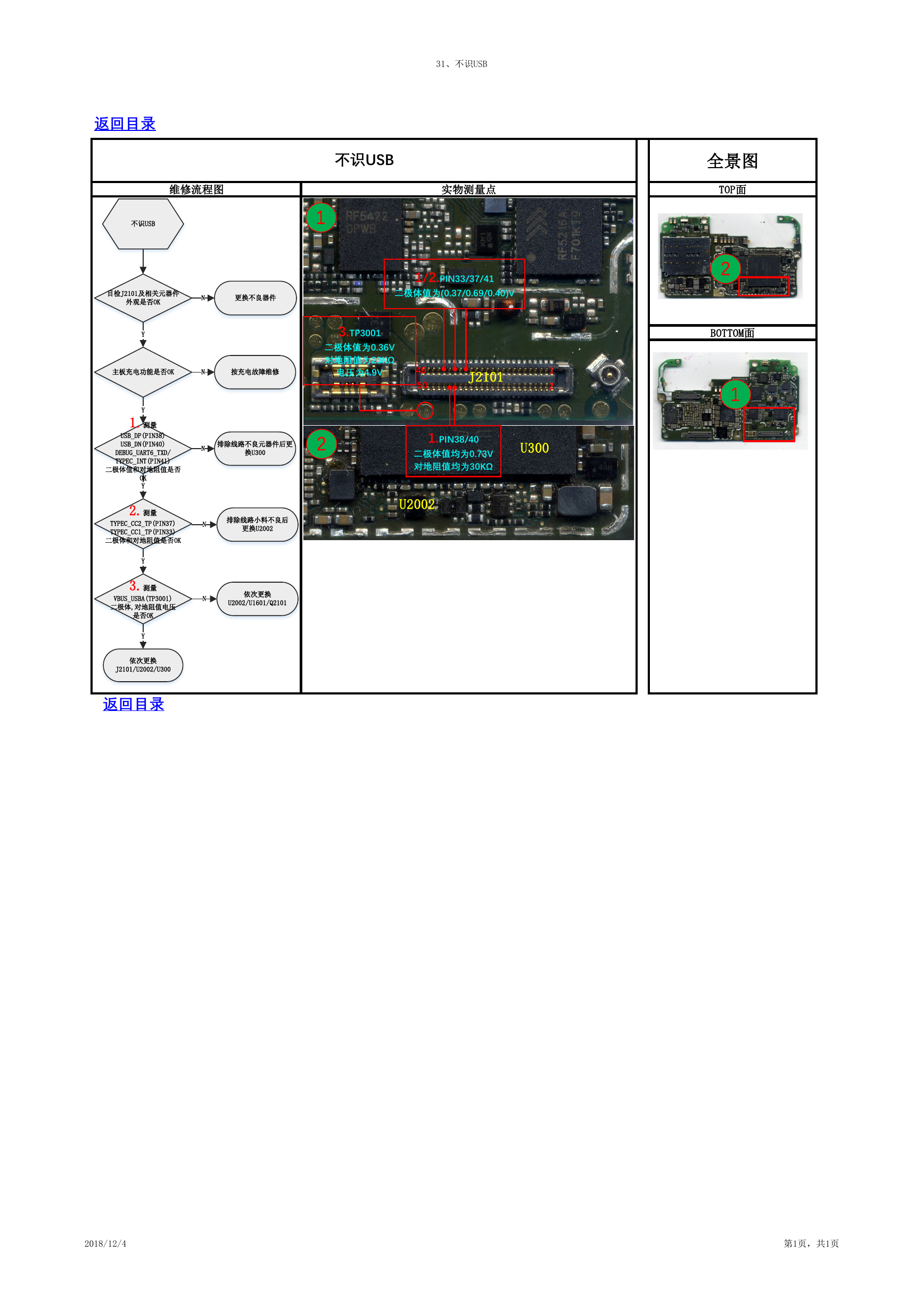

全景图 TOP面 2 BOTTOM面 1 31、不识USB 返回目录 不识USB 维修流程图 实物测量点 不识USB 1 1/2.PIN33/37/41 二极体值为(0.37/0.69/0.40)V 49 50 J2101 1 2 1.PIN38/40 二极体值均为0.73V 对地阻值均为30KΩ U300 U2002 目检J2101及相关元器件 外观是否OK N 更换不良器件 Y 主板充电功能是否OK N 按充电故障维修 3.TP3001 二极体值为0.36V 对地阻值为23KΩ 电压为4.9V 排除线路不良元器件后更 换U300 2 排除线路小料不良后 更换U2002 依次更换 U2002/U1601/Q2101 N N N Y 1.测量 USB_DP(PIN38) USB_DN(PIN40) DEBUG_UART6_TXD/ TYPEC_INT(PIN41) 二极体值和对地阻值是否 OK Y 2.测量 TYPEC_CC2_TP(PIN37) TYPEC_CC1_TP(PIN33) 二极体和对地阻值是否OK Y 3.测量 VBUS_USBA(TP3001) 二极体,对地阻值电压 是否OK Y 依次更换 J2101/U2002/U300 返回目录 2018/12/4 第1页，共1页
