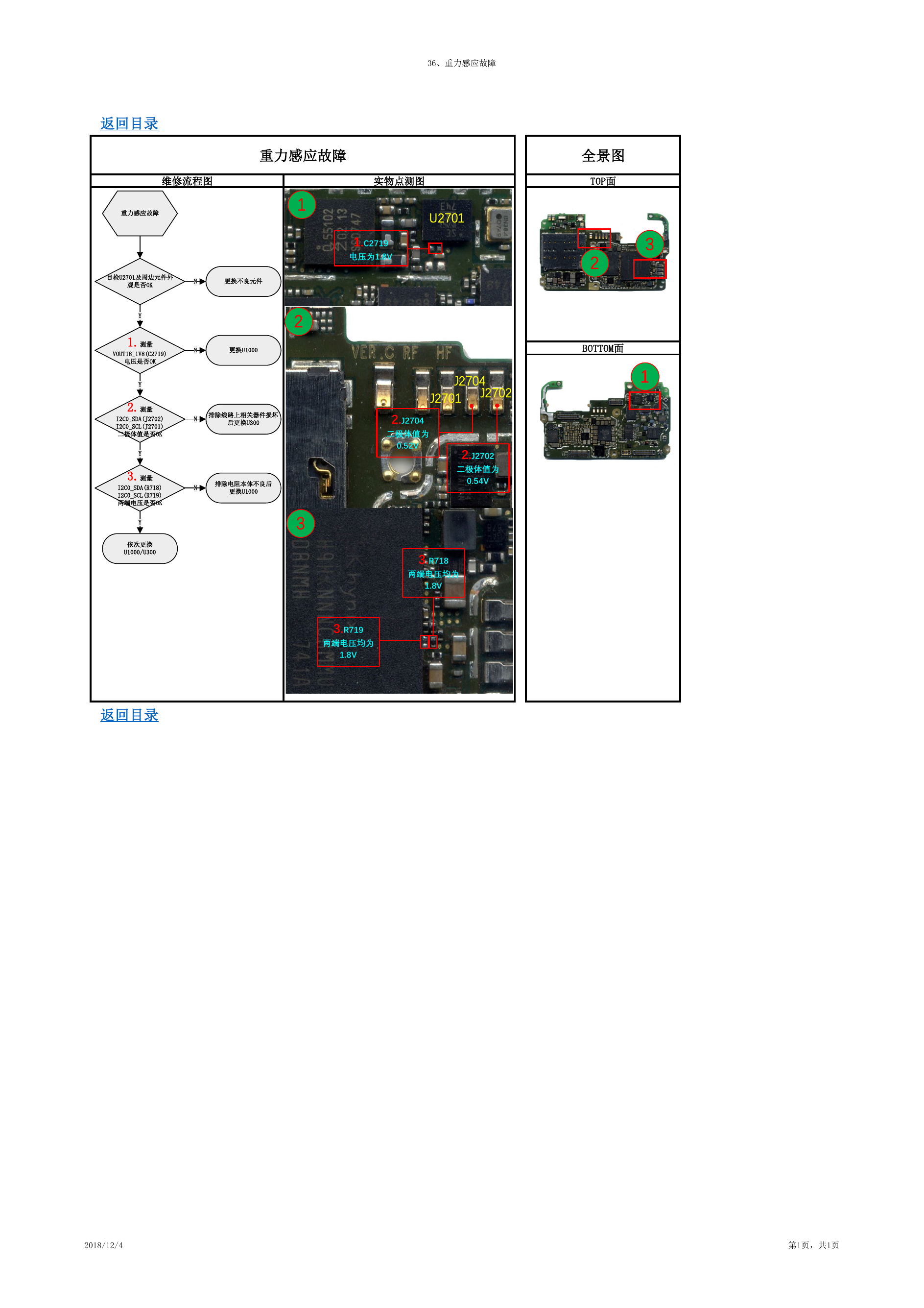

全景图 TOP面 2 BOTTOM面 3 1 36、重力感应故障 重力感应故障 维修流程图 实物点测图 返回目录 重力感应故障 1 2 3 U2701 1.C2719 电压为1.8V J2704 J2702 J2701 2.J2704 二极体值为 0.52V 2.J2702 二极体值为 0.54V 3.R718 两端电压均为 1.8V 3.R719 两端电压均为 1.8V 目检U2701及周边元件外 观是否OK N 更换不良元件 N N N 更换U1000 排除线路上相关器件损坏 后更换U300 排除电阻本体不良后 更换U1000 Y 1.测量 VOUT18_1V8(C2719) 电压是否OK Y 2.测量 I2C0_SDA(J2702) I2C0_SCL(J2701) 二极体值是否OK Y 3.测量 I2C0_SDA(R718) I2C0_SCL(R719) 两端电压是否OK Y 依次更换 U1000/U300 返回目录 2018/12/4 第1页，共1页
