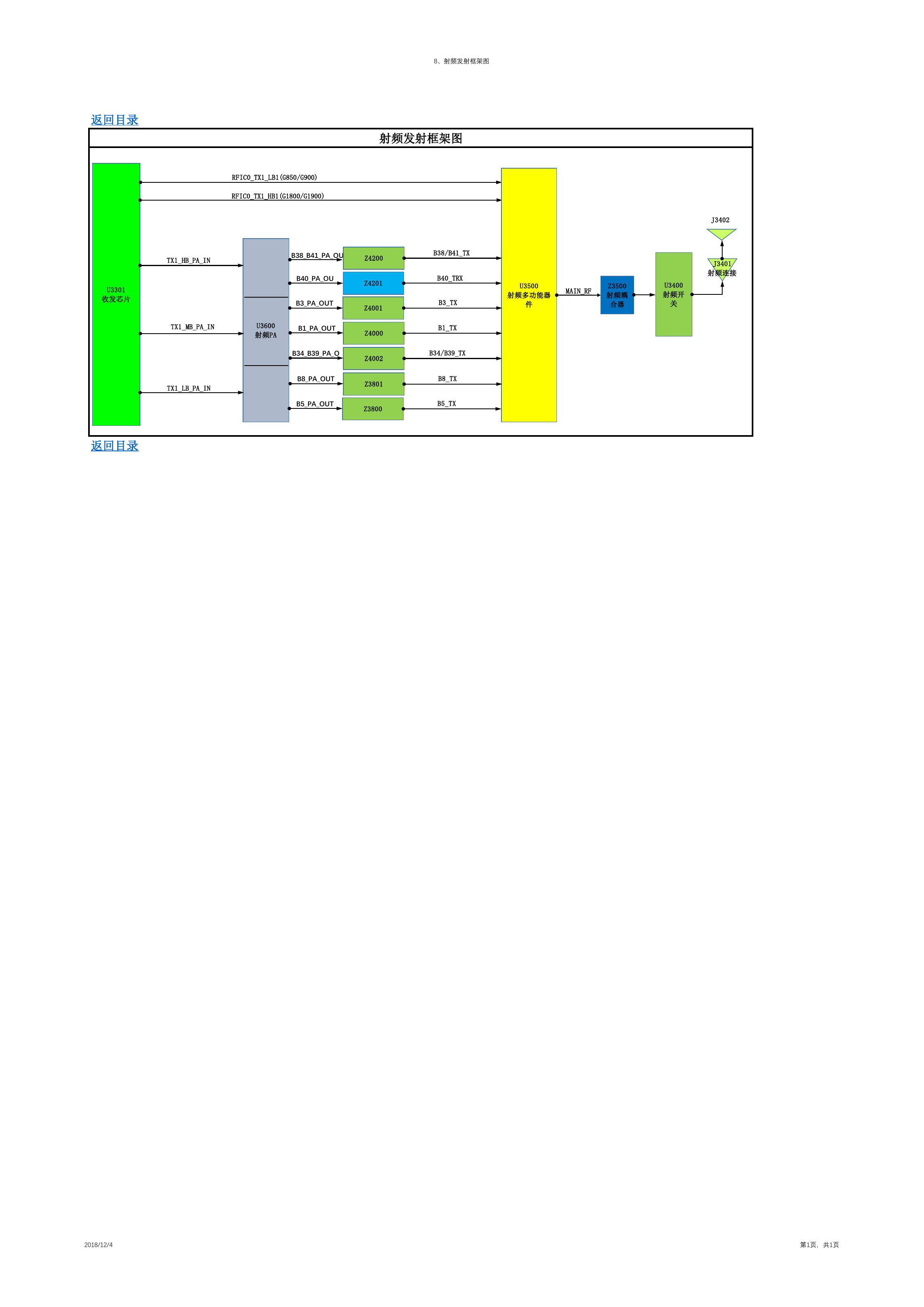

8、射频发射框架图 射频发射框架图 返回目录 RFIC0_TX1_LB1(G850/G900) RFIC0_TX1_HB1(G1800/G1900) TX1_HB_PA_IN U3301 收发芯片 B38_B41_PA_OU B40_PA_OU B3_PA_OUT TX1_MB_PA_IN U3600 射频PA B1_PA_OUT TX1_LB_PA_IN B34_B39_PA_O B8_PA_OUT B5_PA_OUT Z4200 Z4201 Z4001 Z4000 Z4002 Z3801 Z3800 B38/B41_TX B40_TRX B3_TX B1_TX B34/B39_TX B8_TX B5_TX 返回目录 J3402 J3401 射频连接 U3500 射频多功能器 件 MAIN_RF Z3500 射频耦 合器 U3400 射频开 关 2018/12/4 第1页，共1页
