MATLAB 中⽂论坛技术专栏系列 MATLAB App Designer 教程 MATLAB 中⽂论坛出品

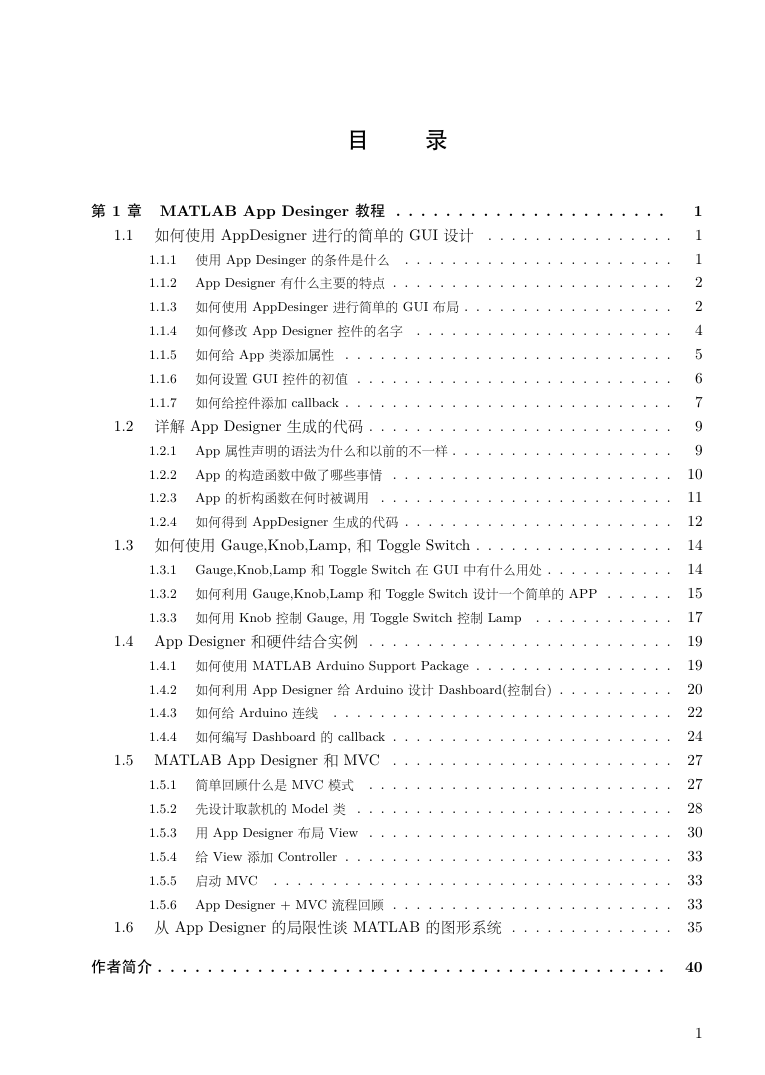

目录第 1 章 MATLAB App Desinger 教程 . . . . . . . . . . . . . . . . . . . . . . 1.1 如何使⽤ AppDesigner 进⾏的简单的 GUI 设计 . . . . . . . . . . . . . . . . 1.1.1 使⽤ App Desinger 的条件是什么 . . . . . . . . . . . . . . . . . . . . . . . 1.1.2 App Designer 有什么主要的特点 . . . . . . . . . . . . . . . . . . . . . . . . 1.1.3 如何使⽤ AppDesinger 进⾏简单的 GUI 布局 . . . . . . . . . . . . . . . . . . 1.1.4 如何修改 App Designer 控件的名字 . . . . . . . . . . . . . . . . . . . . . . 1.1.5 如何给 App 类添加属性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.1.6 如何设置 GUI 控件的初值 . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.1.7 如何给控件添加 callback . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2 详解 App Designer ⽣成的代码 . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2.1 App 属性声明的语法为什么和以前的不⼀样 . . . . . . . . . . . . . . . . . . . 1.2.2 App 的构造函数中做了哪些事情 . . . . . . . . . . . . . . . . . . . . . . . . 1.2.3 App 的析构函数在何时被调⽤ . . . . . . . . . . . . . . . . . . . . . . . . . 1.2.4 如何得到 AppDesigner ⽣成的代码 . . . . . . . . . . . . . . . . . . . . . . . 1.3 如何使⽤ Gauge,Knob,Lamp, 和 Toggle Switch . . . . . . . . . . . . . . . . . 1.3.1 Gauge,Knob,Lamp 和 Toggle Switch 在 GUI 中有什么⽤处 . . . . . . . . . . . 1.3.2 如何利⽤ Gauge,Knob,Lamp 和 Toggle Switch 设计⼀个简单的 APP . . . . . . 1.3.3 如何⽤ Knob 控制 Gauge, ⽤ Toggle Switch 控制 Lamp . . . . . . . . . . . . 1.4 App Designer 和硬件结合实例 . . . . . . . . . . . . . . . . . . . . . . . . . . 1.4.1 如何使⽤ MATLAB Arduino Support Package . . . . . . . . . . . . . . . . . 1.4.2 如何利⽤ App Designer 给 Arduino 设计 Dashboard(控制台) . . . . . . . . . . 1.4.3 如何给 Arduino 连线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.4.4 如何编写 Dashboard 的 callback . . . . . . . . . . . . . . . . . . . . . . . . 1.5 MATLAB App Designer 和 MVC . . . . . . . . . . . . . . . . . . . . . . . . 1.5.1 简单回顾什么是 MVC 模式 . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5.2 先设计取款机的 Model 类 . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5.3 ⽤ App Designer 布局 View . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5.4 给 View 添加 Controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5.5 启动 MVC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5.6 App Designer + MVC 流程回顾 . . . . . . . . . . . . . . . . . . . . . . . . 1.6 从 App Designer 的局限性谈 MATLAB 的图形系统 . . . . . . . . . . . . . . 1 1 1 2 2 4 5 6 7 9 9 10 11 12 14 14 15 17 19 19 20 22 24 27 27 28 30 33 33 33 35 作者简介 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 1

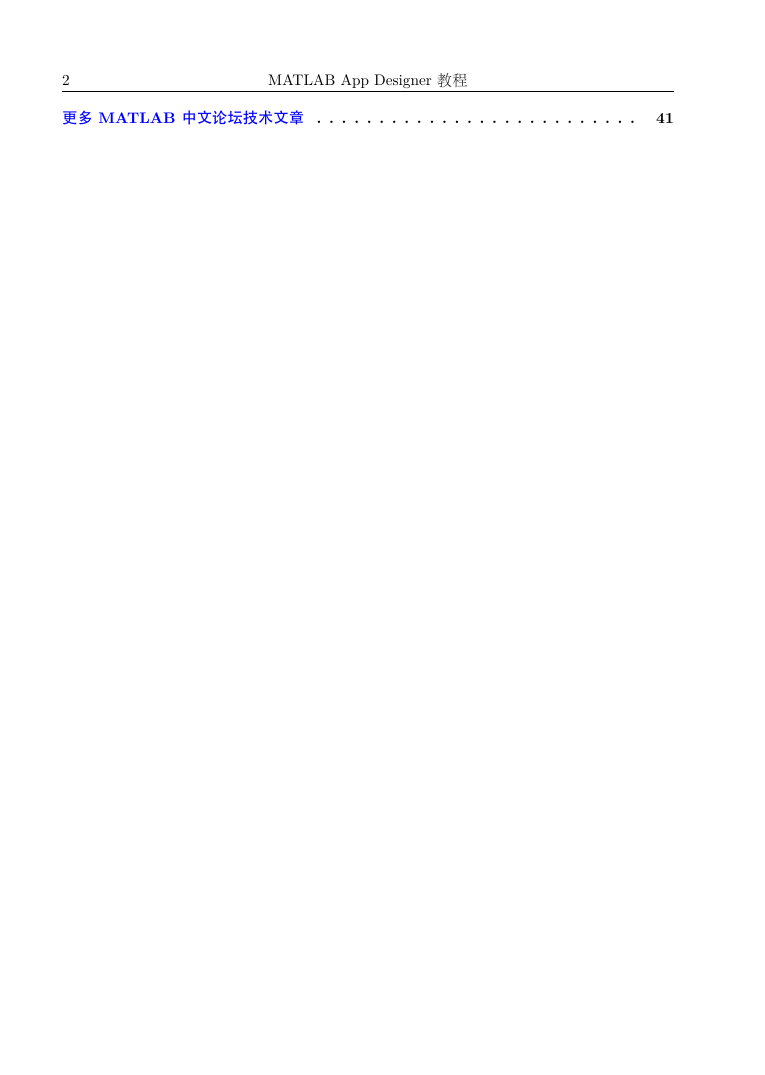

2 MATLAB App Designer 教程更多 MATLAB 中文论坛技术文章 . . . . . . . . . . . . . . . . . . . . . . . . . . 41

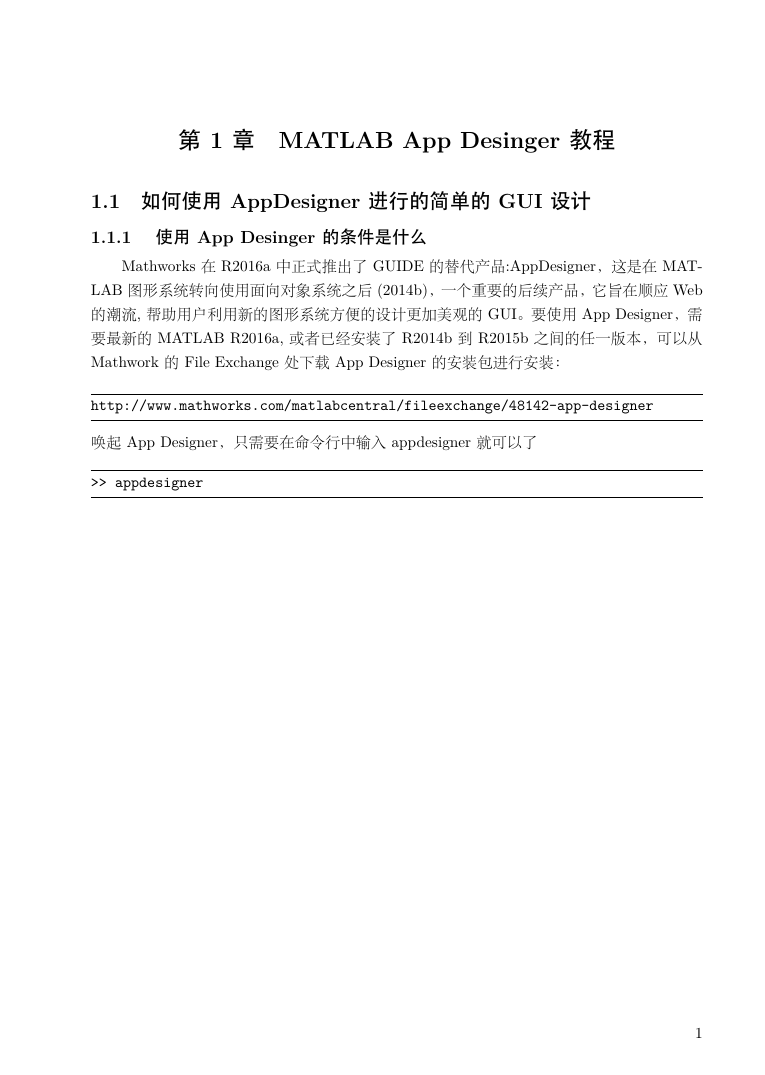

第 1 章 MATLAB App Desinger 教程 1.1 如何使用 AppDesigner 进行的简单的 GUI 设计 1.1.1 使用 App Desinger 的条件是什么 Mathworks 在 R2016a 中正式推出了 GUIDE 的替代产品:AppDesigner，这是在 MAT- LAB 图形系统转向使⽤⾯向对象系统之后 (2014b)，⼀个重要的后续产品，它旨在顺应 Web 的潮流, 帮助⽤户利⽤新的图形系统⽅便的设计更加美观的 GUI。要使⽤ App Designer，需要最新的 MATLAB R2016a, 或者已经安装了 R2014b 到 R2015b 之间的任⼀版本，可以从 Mathwork 的 File Exchange 处下载 App Designer 的安装包进⾏安装： http://www.mathworks.com/matlabcentral/fileexchange/48142-app-designer 唤起 App Designer，只需要在命令⾏中输⼊ appdesigner 就可以了 >> appdesigner 1

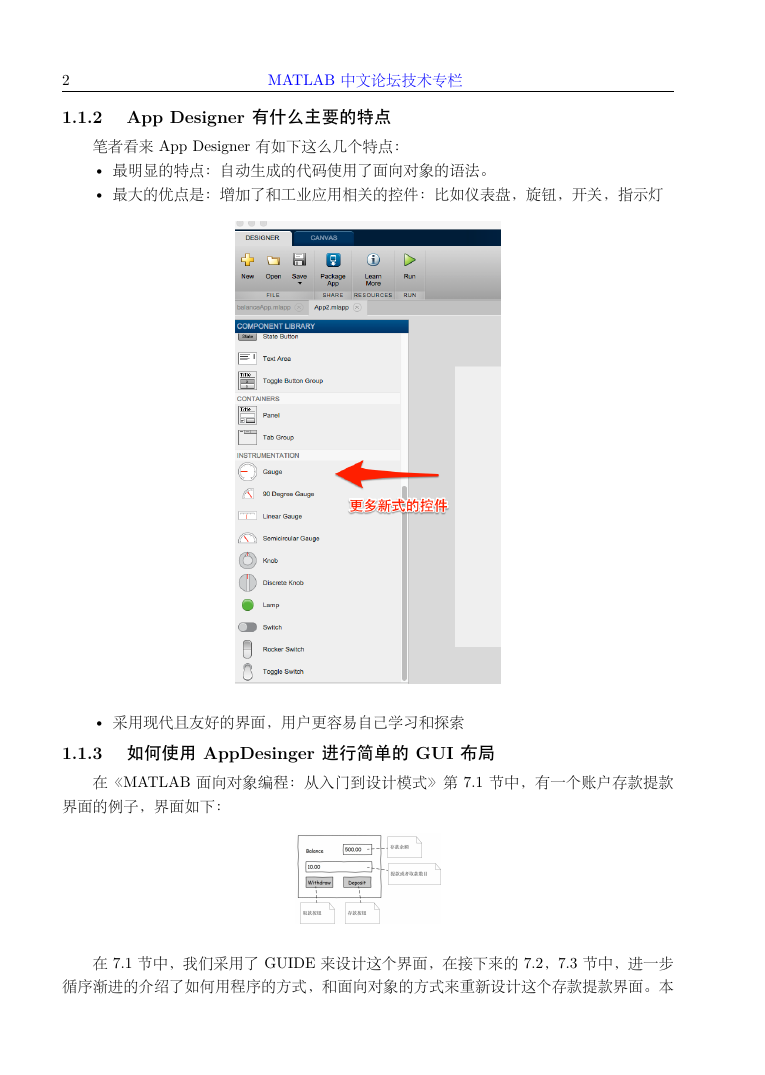

2 MATLAB 中⽂论坛技术专栏 1.1.2 App Designer 有什么主要的特点笔者看来 App Designer 有如下这么⼏个特点： • 最明显的特点：⾃动⽣成的代码使⽤了⾯向对象的语法。 • 最⼤的优点是：增加了和⼯业应⽤相关的控件：⽐如仪表盘，旋钮，开关，指⽰灯 • 采⽤现代且友好的界⾯，⽤户更容易⾃⼰学习和探索 1.1.3 如何使用 AppDesinger 进行简单的 GUI 布局在《MATLAB ⾯向对象编程：从⼊门到设计模式》第 7.1 节中，有⼀个账户存款提款界⾯的例⼦，界⾯如下：在 7.1 节中，我们采⽤了 GUIDE 来设计这个界⾯，在接下来的 7.2，7.3 节中，进⼀步循序渐进的介绍了如何⽤程序的⽅式，和⾯向对象的⽅式来重新设计这个存款提款界⾯。本

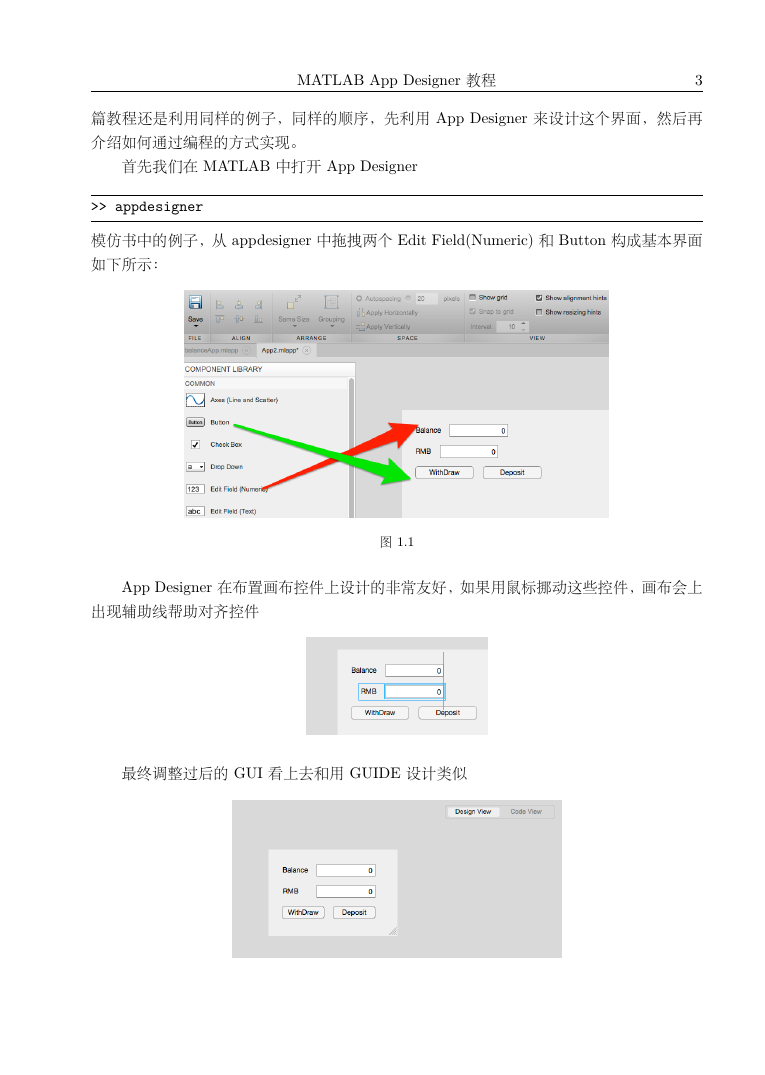

MATLAB App Designer 教程 3 篇教程还是利⽤同样的例⼦，同样的顺序，先利⽤ App Designer 来设计这个界⾯，然后再介绍如何通过编程的⽅式实现。⾸先我们在 MATLAB 中打开 App Designer >> appdesigner 模仿书中的例⼦，从 appdesigner 中拖拽两个 Edit Field(Numeric) 和 Button 构成基本界⾯如下所⽰：图 1.1 App Designer 在布置画布控件上设计的⾮常友好，如果⽤⿏标挪动这些控件，画布会上出现辅助线帮助对齐控件最终调整过后的 GUI 看上去和⽤ GUIDE 设计类似

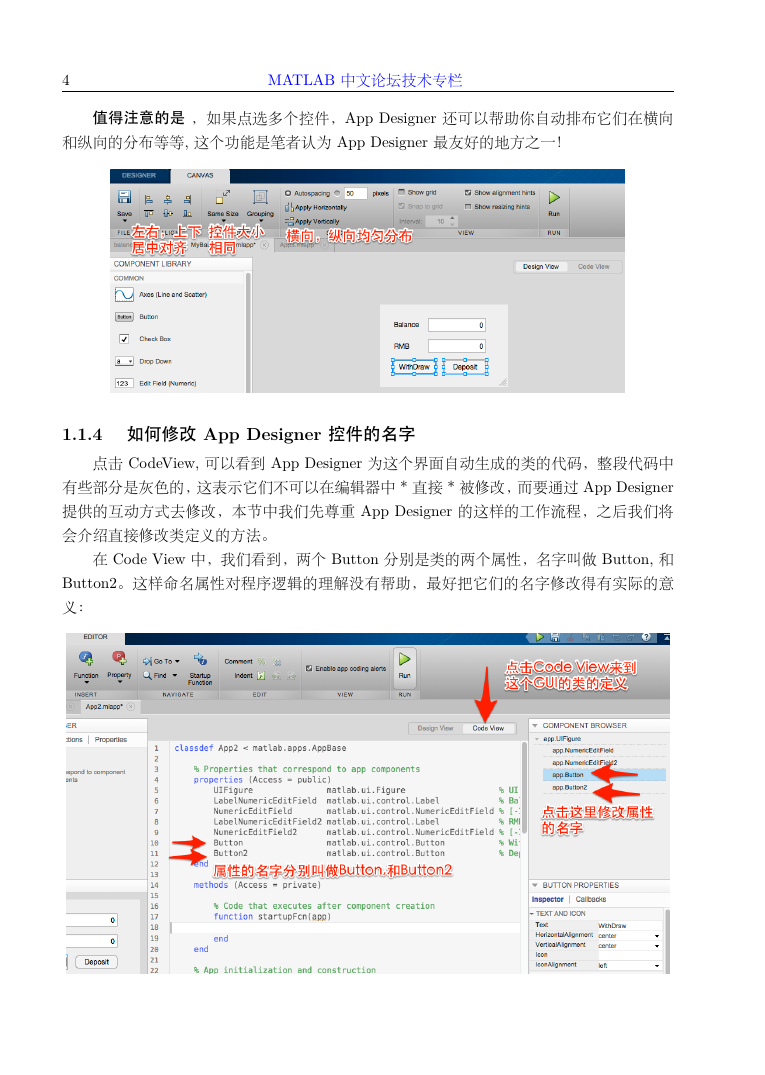

4 MATLAB 中⽂论坛技术专栏值得注意的是，如果点选多个控件，App Designer 还可以帮助你⾃动排布它们在横向和纵向的分布等等, 这个功能是笔者认为 App Designer 最友好的地⽅之⼀！ 1.1.4 如何修改 App Designer 控件的名字点击 CodeView, 可以看到 App Designer 为这个界⾯⾃动⽣成的类的代码，整段代码中有些部分是灰⾊的，这表⽰它们不可以在编辑器中 * 直接 * 被修改，⽽要通过 App Designer 提供的互动⽅式去修改，本节中我们先尊重 App Designer 的这样的⼯作流程，之后我们将会介绍直接修改类定义的⽅法。在 Code View 中，我们看到，两个 Button 分别是类的两个属性，名字叫做 Button, 和 Button2。这样命名属性对程序逻辑的理解没有帮助，最好把它们的名字修改得有实际的意义：
