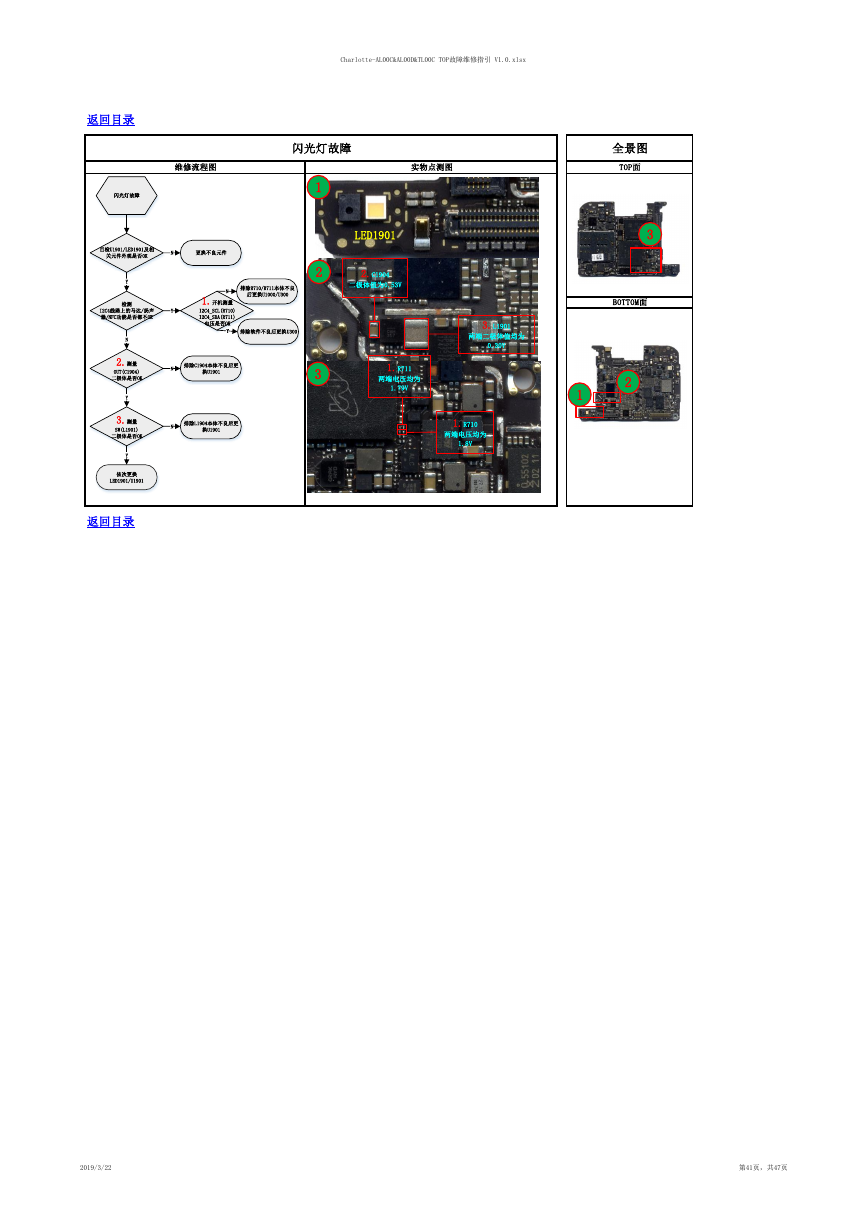

Charlotte-AL00C&AL00D&TL00C TOP故障维修指引 V1.0.xlsx 返回目录 维修流程图 实物点测图 闪光灯故障 1 2 3 LED1901 2.C1904 二极体值为0.53V 3.L1901 两端二极体值均为 0.30V 1.R711 两端电压均为 1.79V 1.R710 两端电压均为 1.8V 返回目录 全景图 TOP面 3 BOTTOM面 2 1 2019/3/22 第41页，共47页 闪光灯故障更换不良元件N目检U1901/LED1901及相关元件外观是否OKY检测I2C4线路上的马达/扬声器/NFC功能是否都不OK1.开机测量I2C4_SCL(R710)I2C4_SDA(R711)电压是否OKYN排除R710/R711本体不良后更换U1000/U300Y排除软件不良后更换U300N2.测量OUT(C1904)二极体是否OKN排除C1904本体不良后更换U1901Y依次更换LED1901/U19013.测量SW(L1901)二极体是否OKN排除L1904本体不良后更换U1901Y
