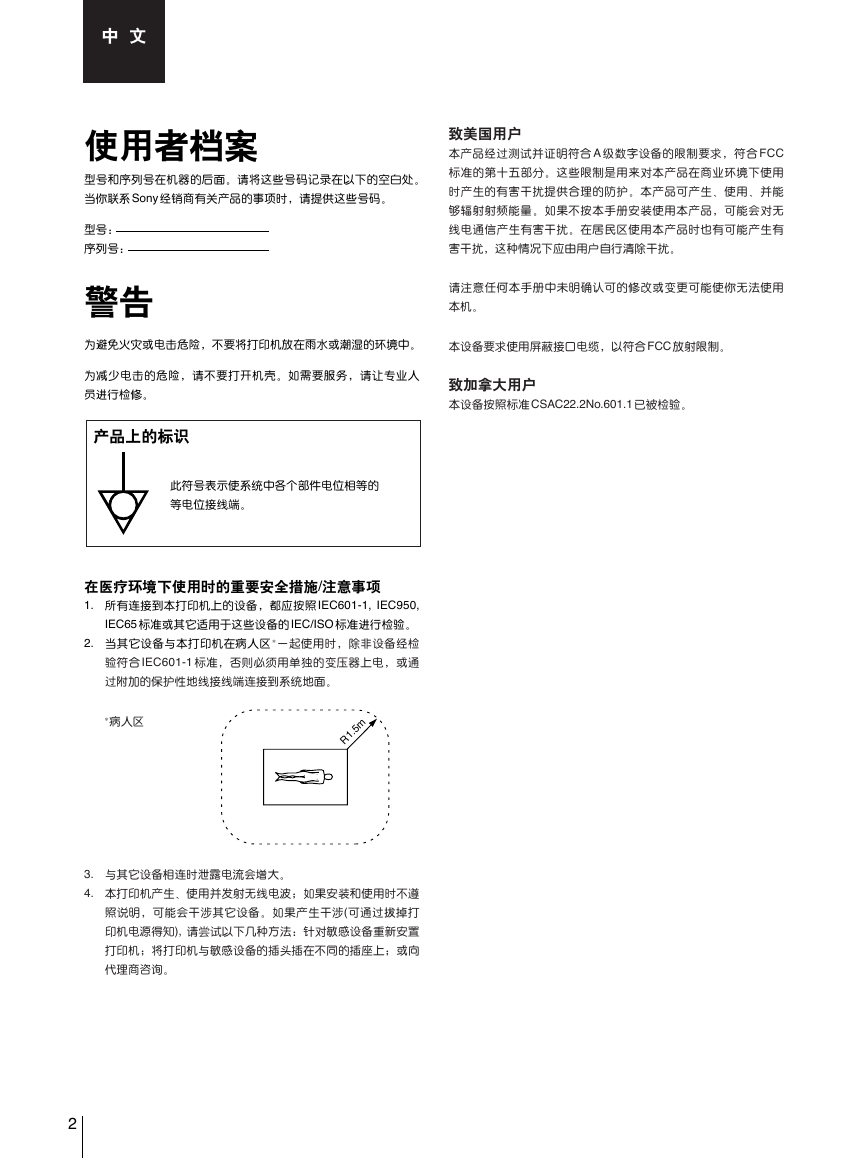

中文使用者档案型号和序列号在机器的后面。请将这些号码记录在以下的空白处。当你联系Sony 经销商有关产品的事项时，请提供这些号码。型号：序列号：警告致美国用户本产品经过测试并证明符合 A 级数字设备的限制要求，符合 FCC 标准的第十五部分。这些限制是用来对本产品在商业环境下使用时产生的有害干扰提供合理的防护。本产品可产生、使用、并能够辐射射频能量。如果不按本手册安装使用本产品，可能会对无线电通信产生有害干扰。在居民区使用本产品时也有可能产生有害干扰，这种情况下应由用户自行清除干扰。请注意任何本手册中未明确认可的修改或变更可能使你无法使用本机。为避免火灾或电击危险，不要将打印机放在雨水或潮湿的环境中。本设备要求使用屏蔽接口电缆，以符合FCC 放射限制。为减少电击的危险，请不要打开机壳。如需要服务，请让专业人员进行检修。产品上的标识致加拿大用户本设备按照标准CSAC22.2No.601.1 已被检验。此符号表示使系统中各个部件电位相等的等电位接线端。在医疗环境下使用时的重要安全措施/注意事项 1. 所有连接到本打印机上的设备，都应按照 IEC601-1, IEC950, IEC65 标准或其它适用于这些设备的IEC/ISO 标准进行检验。 2. 当其它设备与本打印机在病人区 * 一起使用时，除非设备经检验符合 IEC601-1 标准，否则必须用单独的变压器上电，或通过附加的保护性地线接线端连接到系统地面。 *病人区 R1.5 m 3. 与其它设备相连时泄露电流会增大。 4. 本打印机产生、使用并发射无线电波；如果安装和使用时不遵照说明，可能会干涉其它设备。如果产生干涉(可通过拔掉打印机电源得知), 请尝试以下几种方法：针对敏感设备重新安置打印机；将打印机与敏感设备的插头插在不同的插座上；或向代理商咨询。 2

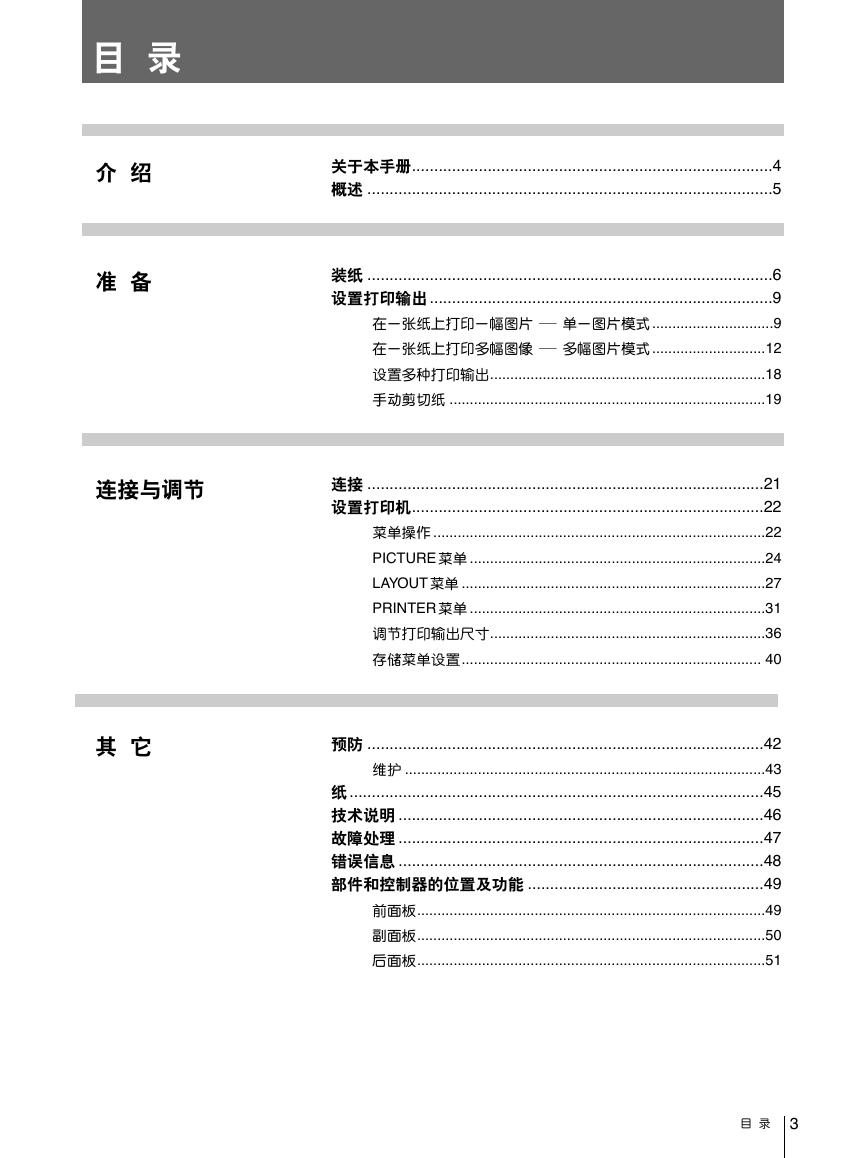

目录介绍准备连接与调节其它关于本手册.................................................................................4 概述 ...........................................................................................5 装纸 ...........................................................................................6 设置打印输出 .............................................................................9 在一张纸上打印一幅图片－单一图片模式 ..............................9 在一张纸上打印多幅图像－多幅图片模式 ............................12 设置多种打印输出....................................................................18 手动剪切纸 ..............................................................................19 连接 .........................................................................................21 设置打印机...............................................................................22 菜单操作 ..................................................................................22 PICTURE 菜单 .........................................................................24 LAYOUT 菜单 ...........................................................................27 PRINTER 菜单 .........................................................................31 调节打印输出尺寸....................................................................36 存储菜单设置.......................................................................... 40 预防 .........................................................................................42 维护 .........................................................................................43 纸 .............................................................................................45 技术说明 ..................................................................................46 故障处理 ..................................................................................47 错误信息 ..................................................................................48 部件和控制器的位置及功能 .....................................................49 前面板......................................................................................49 副面板......................................................................................50 后面板......................................................................................51 目录 3

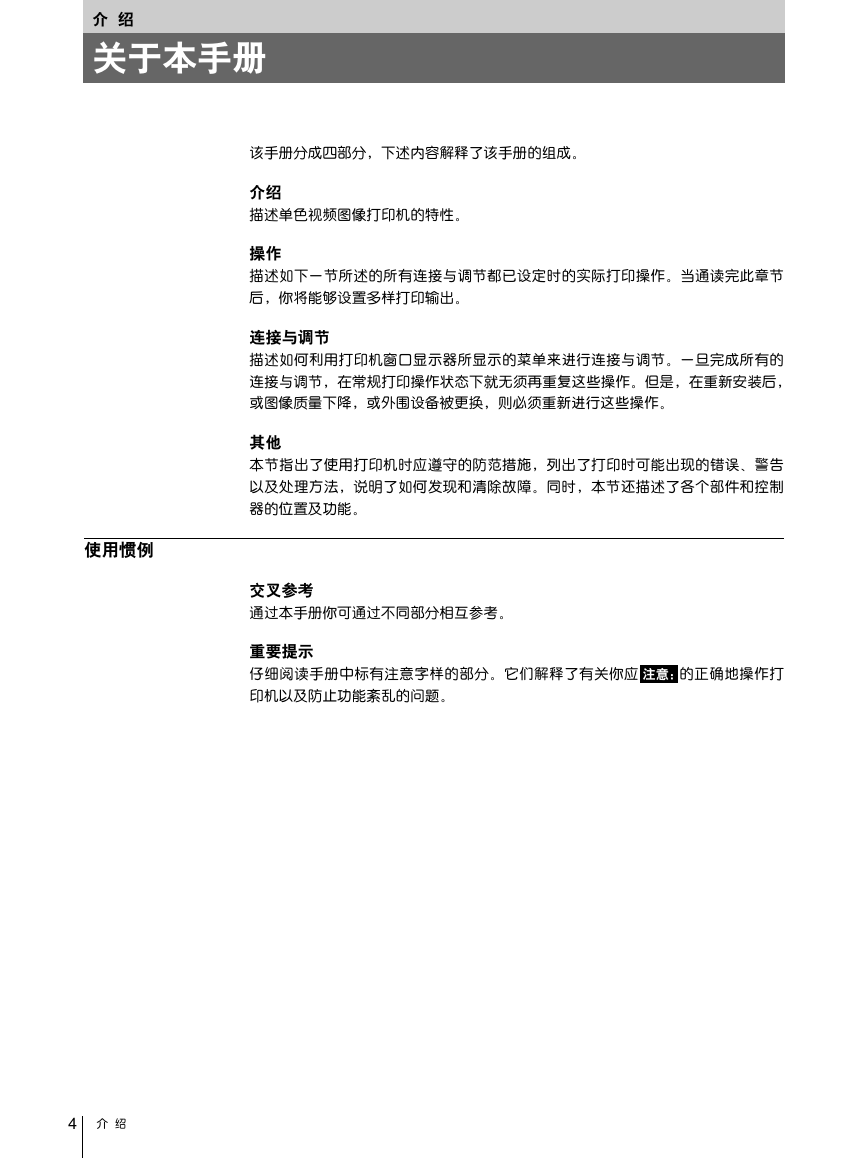

介绍关于本手册该手册分成四部分，下述内容解释了该手册的组成。介绍描述单色视频图像打印机的特性。操作描述如下一节所述的所有连接与调节都已设定时的实际打印操作。当通读完此章节后，你将能够设置多样打印输出。连接与调节描述如何利用打印机窗口显示器所显示的菜单来进行连接与调节。一旦完成所有的连接与调节，在常规打印操作状态下就无须再重复这些操作。但是，在重新安装后，或图像质量下降，或外围设备被更换，则必须重新进行这些操作。其他本节指出了使用打印机时应遵守的防范措施，列出了打印时可能出现的错误、警告以及处理方法，说明了如何发现和清除故障。同时，本节还描述了各个部件和控制器的位置及功能。使用惯例交叉参考通过本手册你可通过不同部分相互参考。重要提示仔细阅读手册中标有注意字样的部分。它们解释了有关你应注意：的正确地操作打印机以及防止功能紊乱的问题。 4 介绍

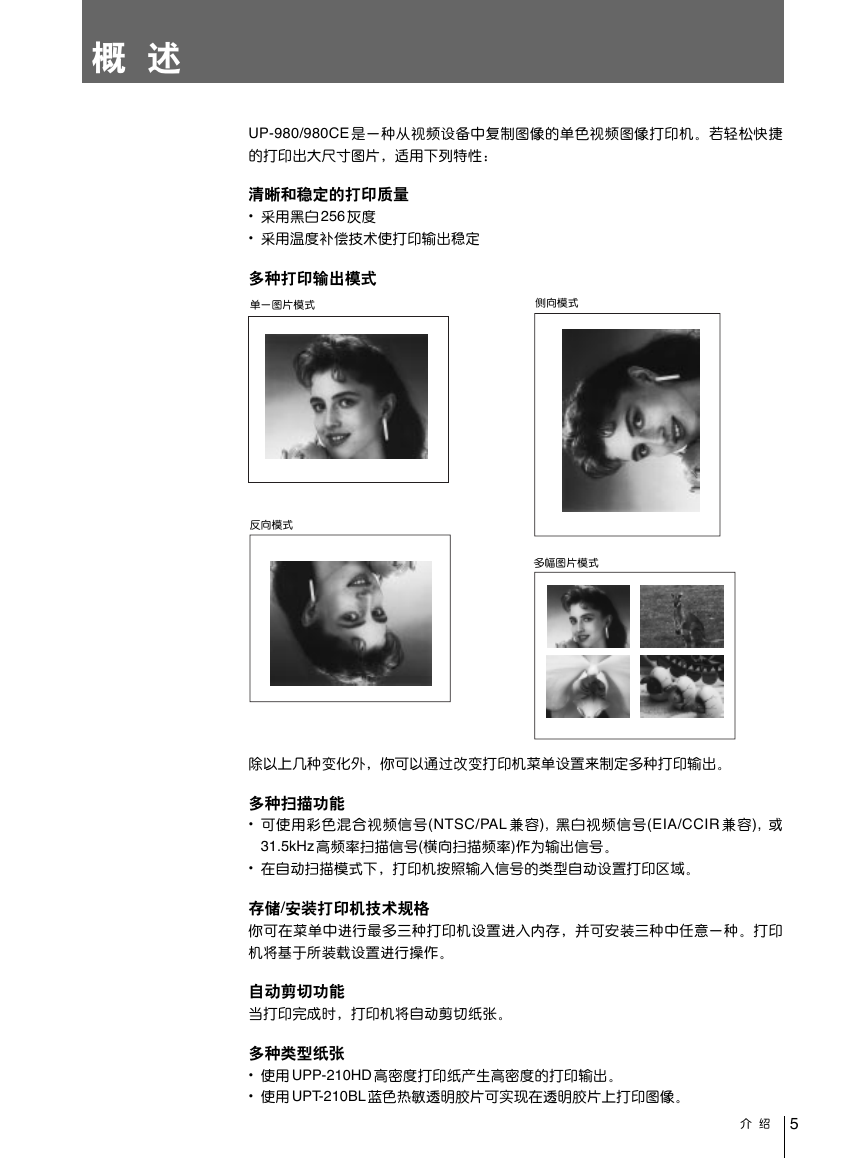

概述 UP-980/980CE 是一种从视频设备中复制图像的单色视频图像打印机。若轻松快捷的打印出大尺寸图片，适用下列特性：清晰和稳定的打印质量 • 采用黑白256 灰度 • 采用温度补偿技术使打印输出稳定多种打印输出模式单一图片模式侧向模式反向模式多幅图片模式除以上几种变化外，你可以通过改变打印机菜单设置来制定多种打印输出。多种扫描功能 • 可使用彩色混合视频信号(NTSC/PAL 兼容), 黑白视频信号(EIA/CCIR 兼容), 或 31.5kHz 高频率扫描信号(横向扫描频率)作为输出信号。 • 在自动扫描模式下，打印机按照输入信号的类型自动设置打印区域。存储/安装打印机技术规格你可在菜单中进行最多三种打印机设置进入内存，并可安装三种中任意一种。打印机将基于所装载设置进行操作。自动剪切功能当打印完成时，打印机将自动剪切纸张。多种类型纸张 • 使用UPP-210HD 高密度打印纸产生高密度的打印输出。 • 使用UPT-210BL 蓝色热敏透明胶片可实现在透明胶片上打印图像。介绍 5

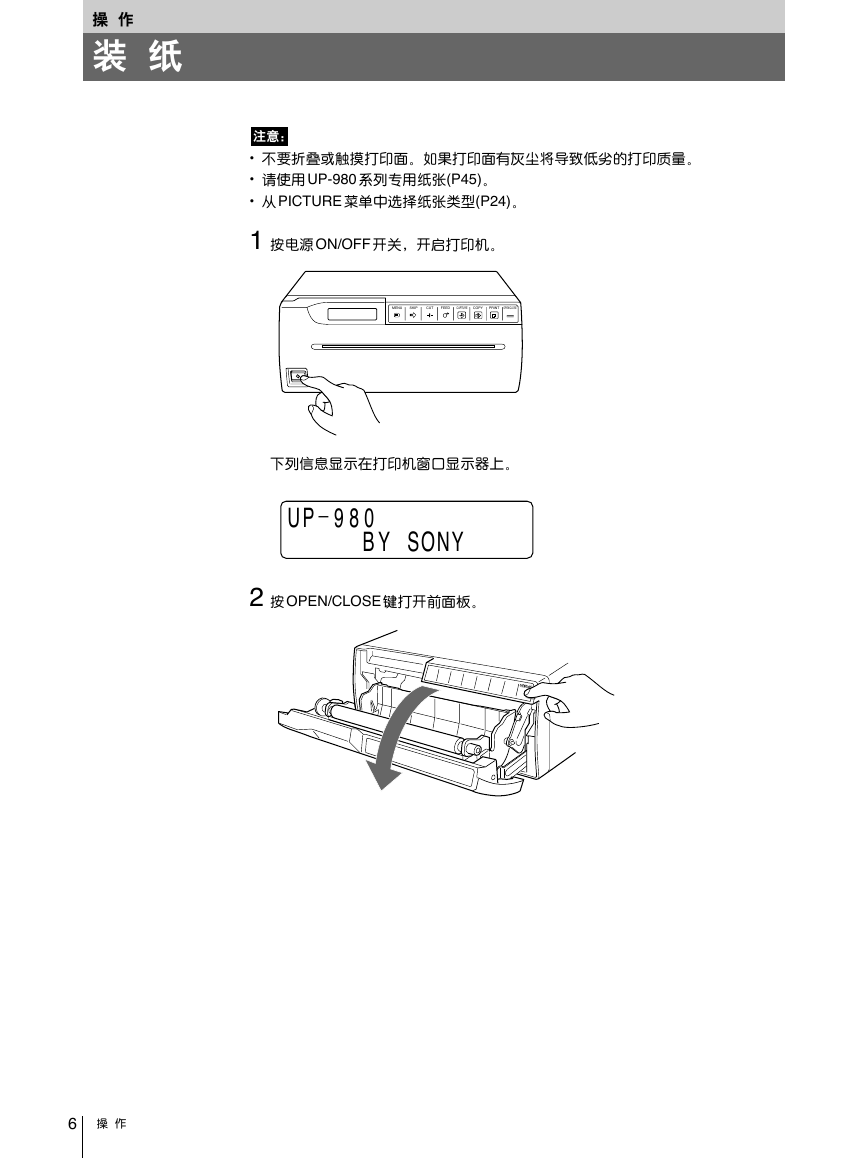

注意： • 不要折叠或触摸打印面。如果打印面有灰尘将导致低劣的打印质量。 • 请使用UP-980 系列专用纸张(P45)。 • 从 PICTURE 菜单中选择纸张类型(P24)。 1 按电源ON/OFF 开关，开启打印机。 MENU SKIP CUT FEED CAPTURE COPY PRINT OPEN/CLOSE 下列信息显示在打印机窗口显示器上。 UP _ 9 8 0 B Y SONY 2 按 OPEN/CLOSE 键打开前面板。操作装纸 6 操作

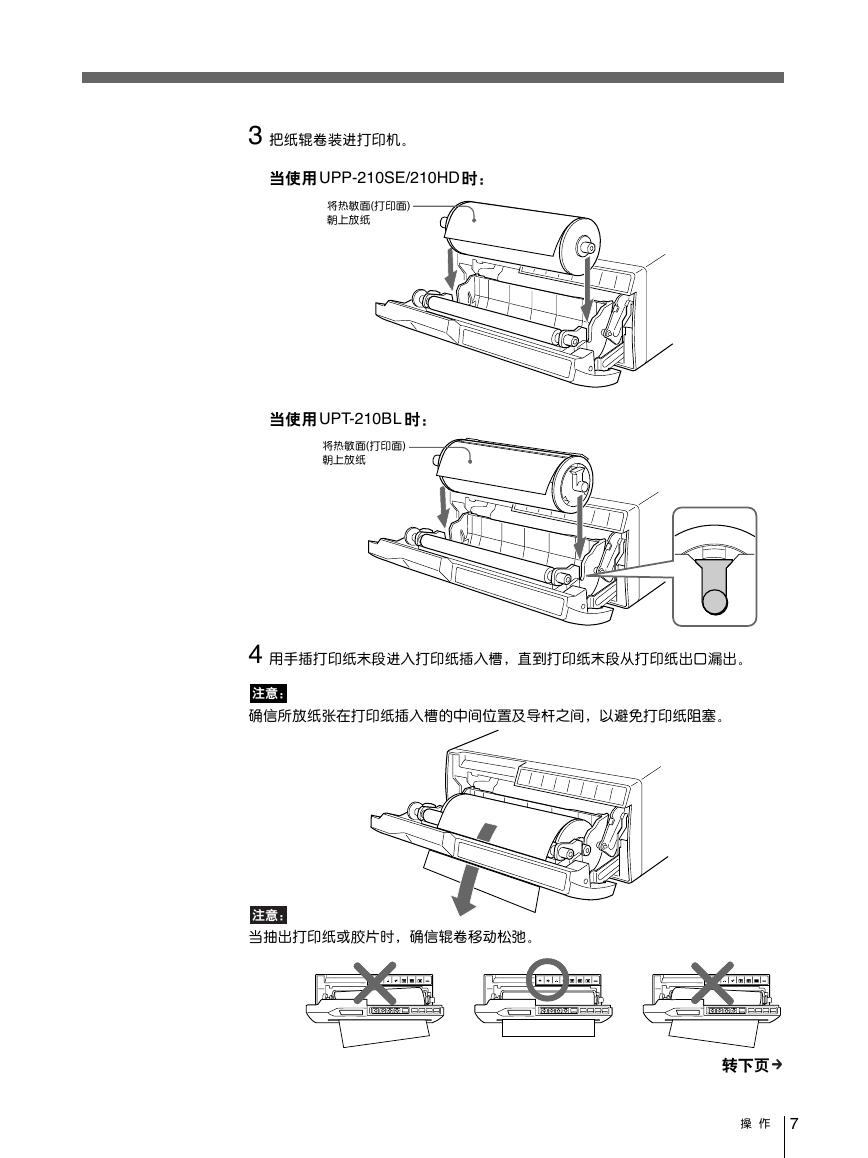

3 把纸辊卷装进打印机。当使用UPP-210SE/210HD 时：将热敏面(打印面) 朝上放纸当使用UPT-210BL 时：将热敏面(打印面) 朝上放纸 4 用手插打印纸末段进入打印纸插入槽，直到打印纸末段从打印纸出口漏出。注意：确信所放纸张在打印纸插入槽的中间位置及导杆之间，以避免打印纸阻塞。注意：当抽出打印纸或胶片时，确信辊卷移动松弛。转下页 m 操作 7

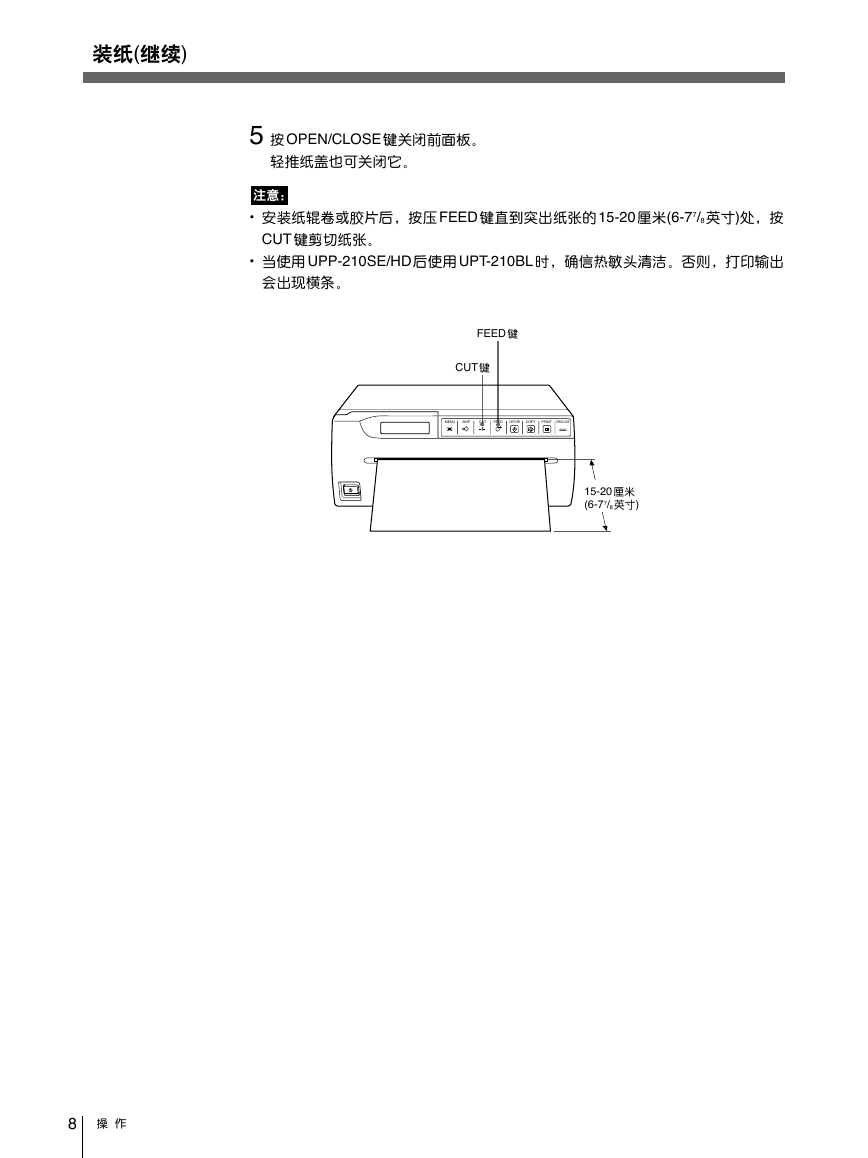

装纸(继续) 5 按 OPEN/CLOSE 键关闭前面板。轻推纸盖也可关闭它。注意： • 安装纸辊卷或胶片后，按压 FEED 键直到突出纸张的 15-20 厘米(6-77/8英寸)处，按 CUT 键剪切纸张。 • 当使用 UPP-210SE/HD 后使用 UPT-210BL 时，确信热敏头清洁。否则，打印输出会出现横条。 FEED 键 CUT 键 MENU SKIP CUT FEED CAPTURE COPY PRINT OPEN/CLOSE 15-20 厘米 (6-77/8英寸) 8 操作
