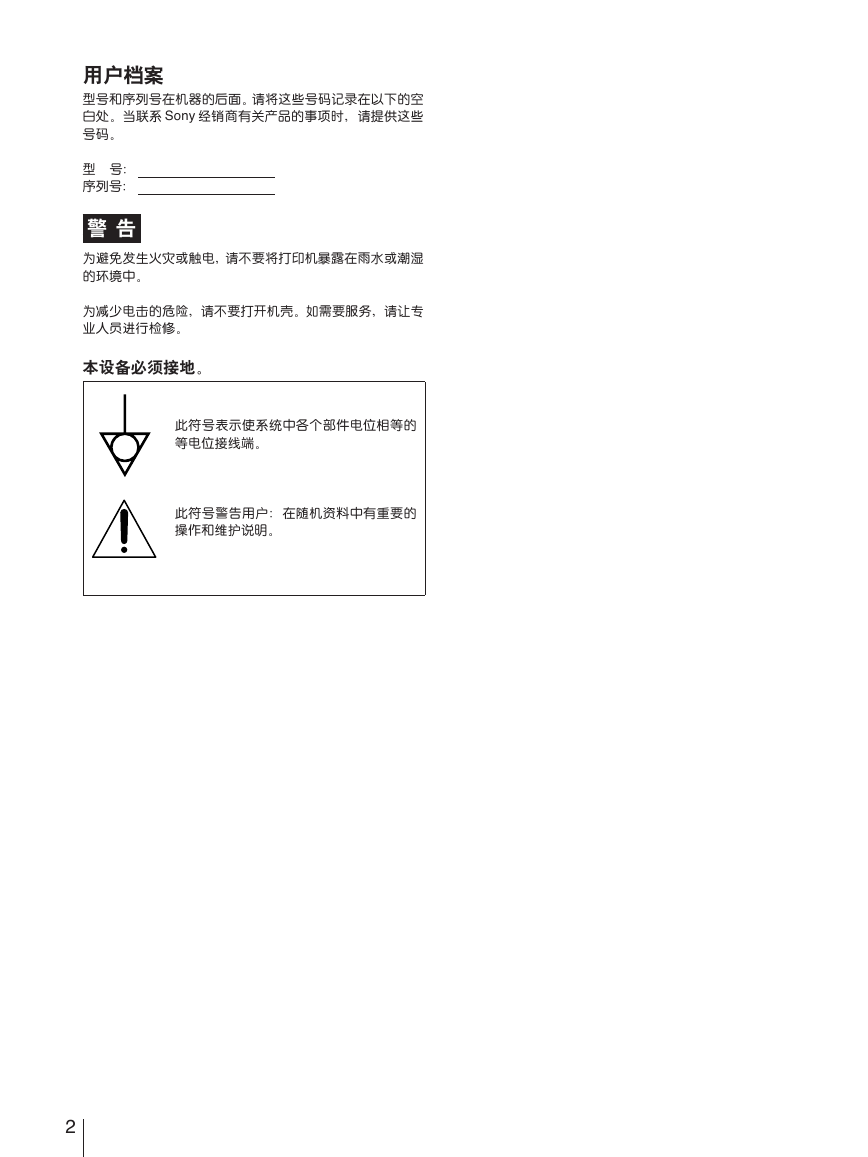

用户档案型号和序列号在机器的后面。请将这些号码记录在以下的空白处。当联系 Sony 经销商有关产品的事项时，请提供这些号码。型号：序列号：警告为避免发生火灾或触电，请不要将打印机暴露在雨水或潮湿的环境中。为减少电击的危险，请不要打开机壳。如需要服务，请让专业人员进行检修。本设备必须接地。此符号表示使系统中各个部件电位相等的等电位接线端。此符号警告用户：在随机资料中有重要的操作和维护说明。 2

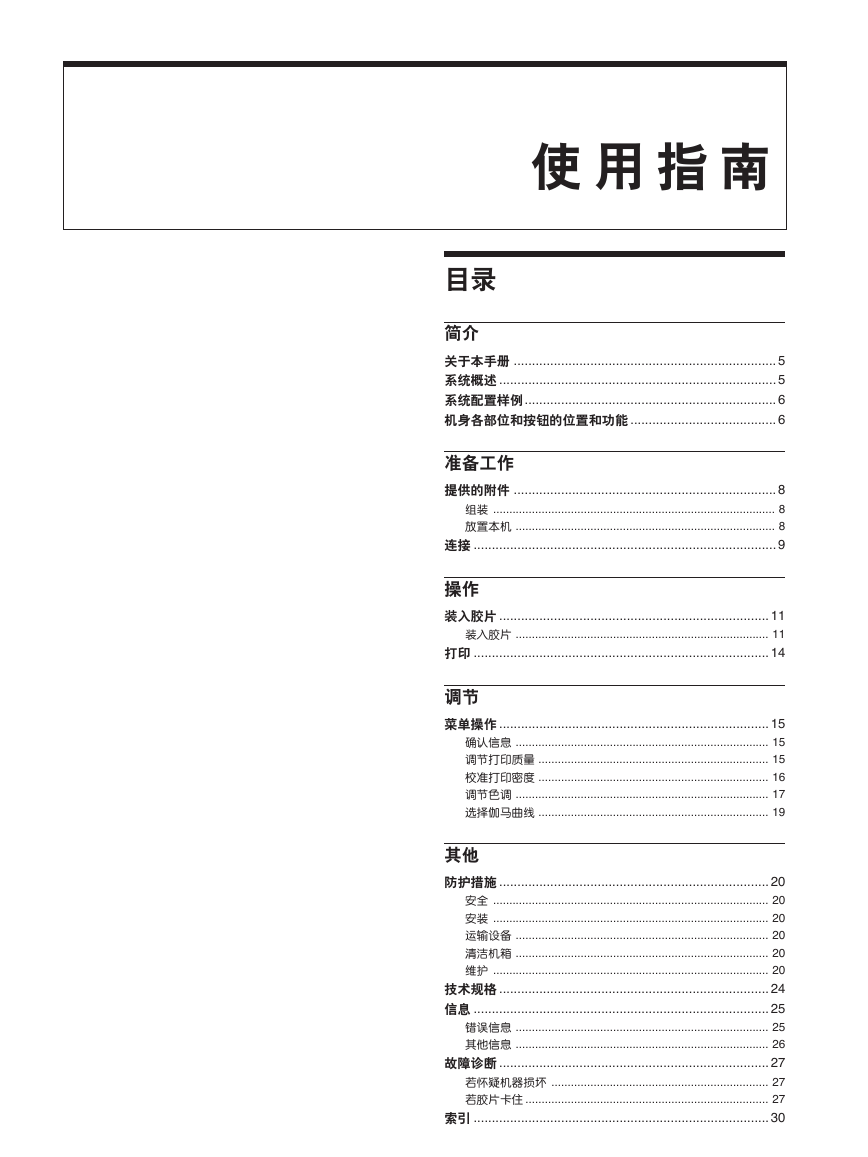

使用指南目录简介关于本手册 ........................................................................ 5 系统概述 ............................................................................ 5 系统配置样例..................................................................... 6 机身各部位和按钮的位置和功能 ........................................ 6 准备工作提供的附件 ........................................................................ 8 组装 ....................................................................................... 8 放置本机 ................................................................................ 8 连接 ................................................................................... 9 操作装入胶片 .......................................................................... 11 装入胶片 .............................................................................. 11 打印 ................................................................................. 14 调节菜单操作 .......................................................................... 15 确认信息 .............................................................................. 15 调节打印质量 ....................................................................... 15 校准打印密度 ....................................................................... 16 调节色调 .............................................................................. 17 选择伽马曲线 ....................................................................... 19 其他防护措施 .......................................................................... 20 安全 ..................................................................................... 20 安装 ..................................................................................... 20 运输设备 .............................................................................. 20 清洁机箱 .............................................................................. 20 维护 ..................................................................................... 20 技术规格 .......................................................................... 24 信息 ................................................................................. 25 错误信息 .............................................................................. 25 其他信息 .............................................................................. 26 故障诊断 .......................................................................... 27 若怀疑机器损坏 ................................................................... 27 若胶片卡住 ........................................................................... 27 索引 ................................................................................. 30

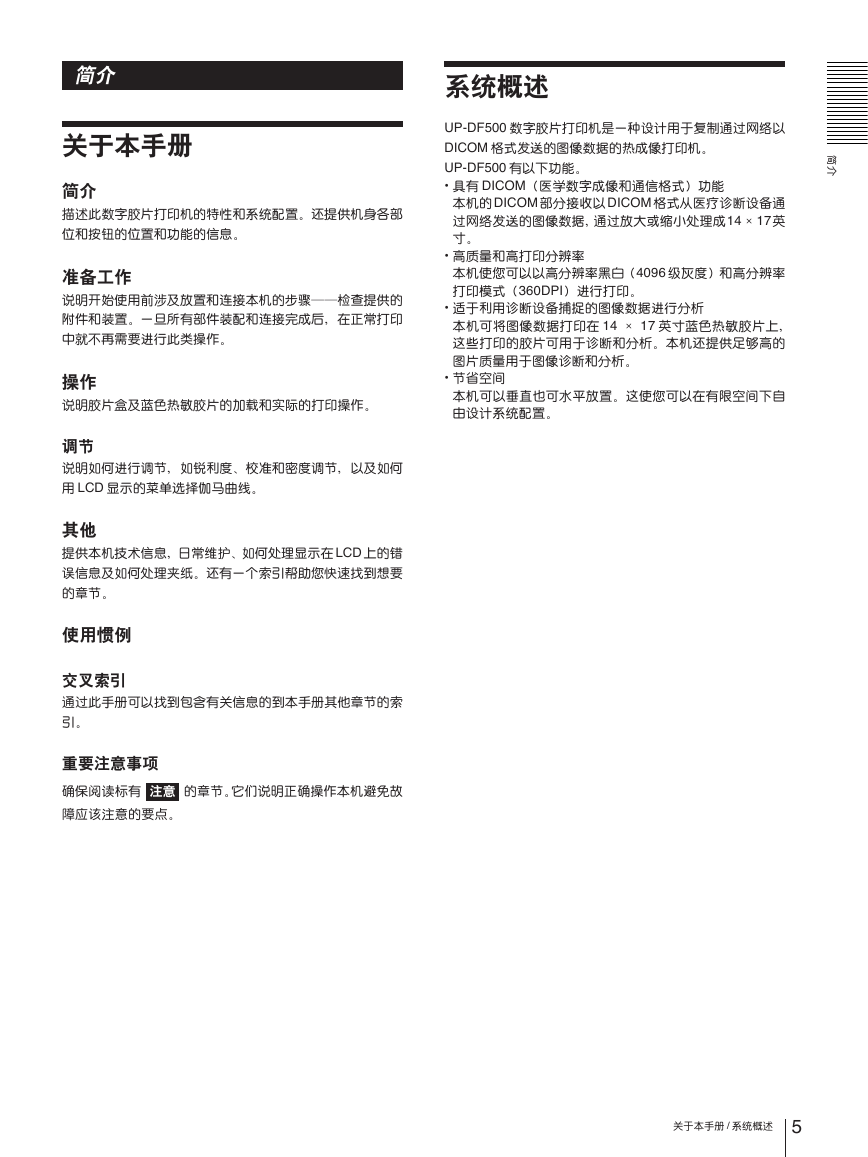

系统概述简介 UP-DF500 数字胶片打印机是一种设计用于复制通过网络以 DICOM 格式发送的图像数据的热成像打印机。 UP-DF500 有以下功能。 • 具有 DICOM（医学数字成像和通信格式）功能本机的 DICOM 部分接收以 DICOM 格式从医疗诊断设备通过网络发送的图像数据，通过放大或缩小处理成14×17英寸。 • 高质量和高打印分辨率本机使您可以以高分辨率黑白（4096 级灰度）和高分辨率打印模式（360DPI）进行打印。 • 适于利用诊断设备捕捉的图像数据进行分析本机可将图像数据打印在 14 × 17 英寸蓝色热敏胶片上，这些打印的胶片可用于诊断和分析。本机还提供足够高的图片质量用于图像诊断和分析。 • 节省空间本机可以垂直也可水平放置。这使您可以在有限空间下自由设计系统配置。简介关于本手册简介描述此数字胶片打印机的特性和系统配置。还提供机身各部位和按钮的位置和功能的信息。准备工作说明开始使用前涉及放置和连接本机的步骤——检查提供的附件和装置。一旦所有部件装配和连接完成后，在正常打印中就不再需要进行此类操作。操作说明胶片盒及蓝色热敏胶片的加载和实际的打印操作。调节说明如何进行调节，如锐利度、校准和密度调节，以及如何用 LCD 显示的菜单选择伽马曲线。其他提供本机技术信息，日常维护、如何处理显示在 LCD 上的错误信息及如何处理夹纸。还有一个索引帮助您快速找到想要的章节。使用惯例交叉索引通过此手册可以找到包含有关信息的到本手册其他章节的索引。重要注意事项确保阅读标有注意的章节。它们说明正确操作本机避免故障应该注意的要点。关于本手册 / 系统概述 5

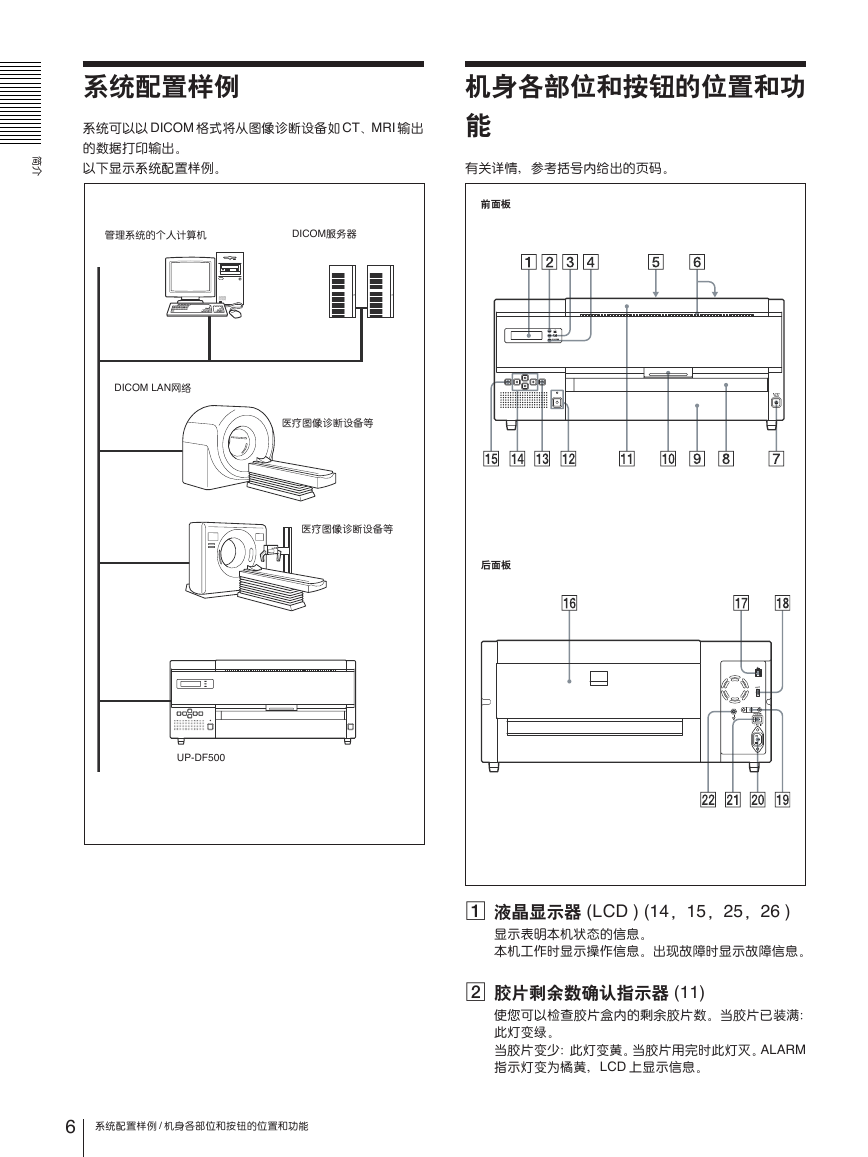

系统配置样例机身各部位和按钮的位置和功系统可以以 DICOM 格式将从图像诊断设备如 CT、MRI 输出的数据打印输出。能简介以下显示系统配置样例。有关详情，参考括号内给出的页码。管理系统的个人计算机 DICOM服务器前面板 DICOM LAN网络医疗图像诊断设备等医疗图像诊断设备等后面板 UP-DF500 1 液晶显示器 (LCD ) (14，15，25，26 ) 显示表明本机状态的信息。本机工作时显示操作信息。出现故障时显示故障信息。 2 胶片剩余数确认指示器 (11) 使您可以检查胶片盒内的剩余胶片数。当胶片已装满：此灯变绿。当胶片变少：此灯变黄。当胶片用完时此灯灭。ALARM 指示灯变为橘黄，LCD 上显示信息。 6 系统配置样例 / 机身各部位和按钮的位置和功能

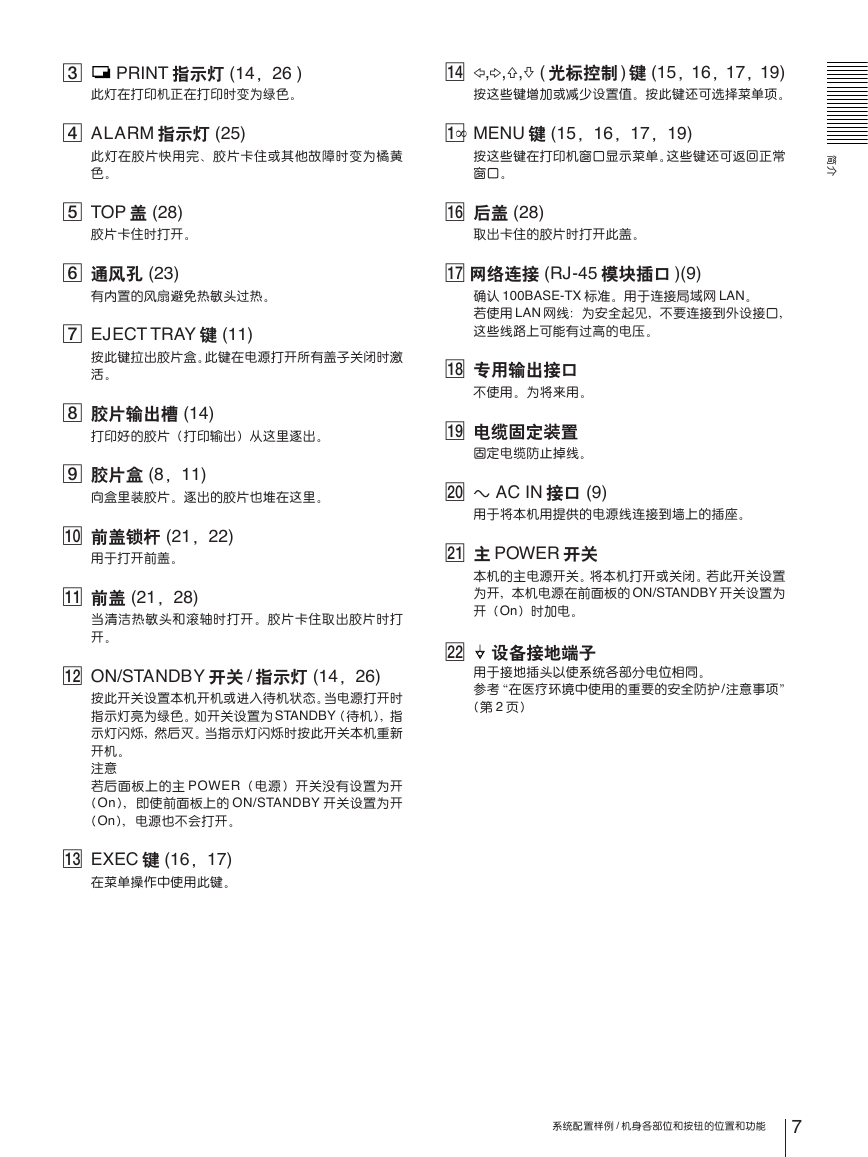

3 PRINT 指示灯 (14，26 ) 此灯在打印机正在打印时变为绿色。 !¢ G,g,F,f ( 光标控制 ) 键 (15，16，17，19) 按这些键增加或减少设置值。按此键还可选择菜单项。 4 ALARM 指示灯 (25) !∞ MENU 键 (15，16，17，19) 此灯在胶片快用完、胶片卡住或其他故障时变为橘黄色。按这些键在打印机窗口显示菜单。这些键还可返回正常窗口。简介 !§ 后盖 (28) 取出卡住的胶片时打开此盖。 !¶ 网络连接 (RJ-45 模块插口 )(9) 确认 100BASE-TX 标准。用于连接局域网 LAN。若使用 LAN 网线：为安全起见，不要连接到外设接口，这些线路上可能有过高的电压。 !• 专用输出接口不使用。为将来用。 !ª 电缆固定装置固定电缆防止掉线。 @º AC IN 接口 (9) 用于将本机用提供的电源线连接到墙上的插座。 @¡ 主 POWER 开关本机的主电源开关。将本机打开或关闭。若此开关设置为开，本机电源在前面板的 ON/STANDBY 开关设置为开（On）时加电。 @™ 设备接地端子用于接地插头以使系统各部分电位相同。参考“在医疗环境中使用的重要的安全防护/注意事项” （第 2 页） 5 TOP 盖 (28) 胶片卡住时打开。 6 通风孔 (23) 有内置的风扇避免热敏头过热。 7 EJECT TRAY 键 (11) 按此键拉出胶片盒。此键在电源打开所有盖子关闭时激活。 8 胶片输出槽 (14) 打印好的胶片（打印输出）从这里逐出。 9 胶片盒 (8，11) 向盒里装胶片。逐出的胶片也堆在这里。 !º 前盖锁杆 (21，22) 用于打开前盖。 !¡ 前盖 (21，28) 当清洁热敏头和滚轴时打开。胶片卡住取出胶片时打开。 !™ ON/STANDBY 开关 / 指示灯 (14，26) 按此开关设置本机开机或进入待机状态。当电源打开时指示灯亮为绿色。如开关设置为 STANDBY（待机），指示灯闪烁，然后灭。当指示灯闪烁时按此开关本机重新开机。注意若后面板上的主 POWER（电源）开关没有设置为开（On），即使前面板上的 ON/STANDBY 开关设置为开（On），电源也不会打开。 !£ EXEC 键 (16，17) 在菜单操作中使用此键。系统配置样例 / 机身各部位和按钮的位置和功能 7

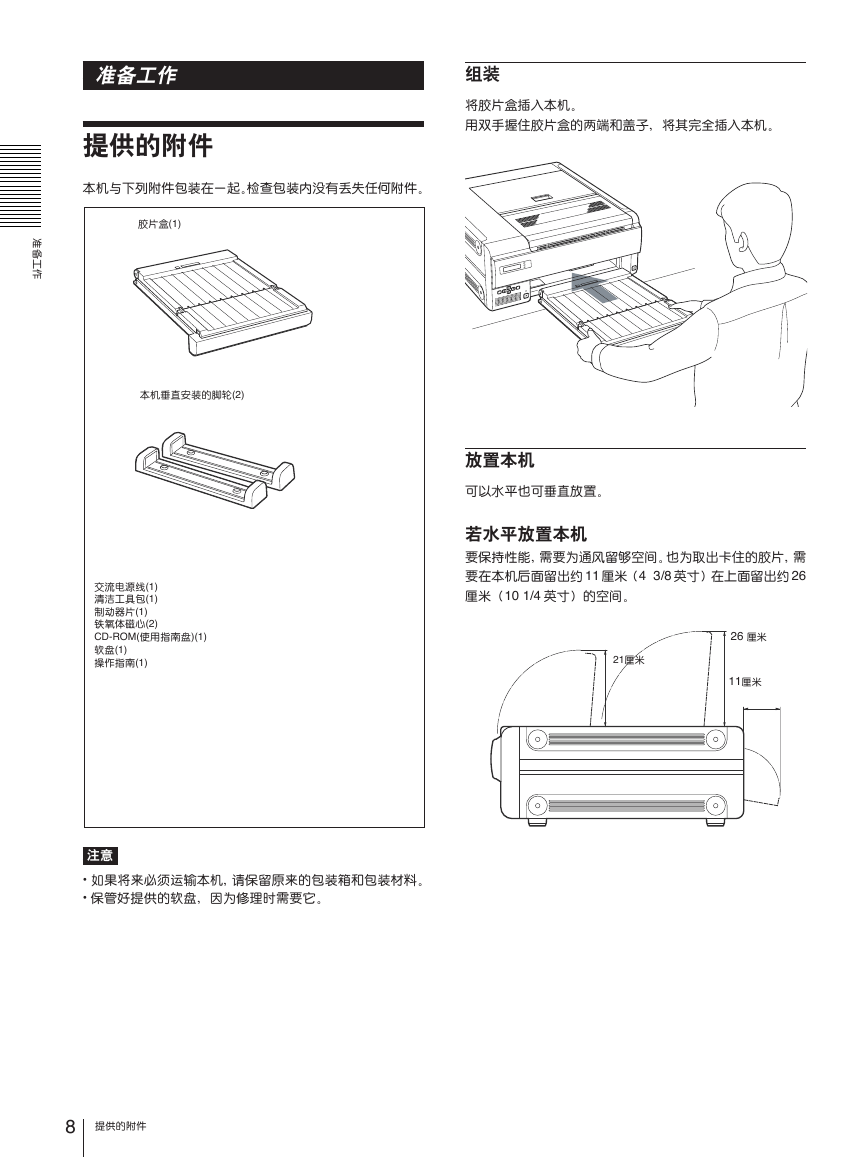

准备工作组装将胶片盒插入本机。用双手握住胶片盒的两端和盖子，将其完全插入本机。提供的附件本机与下列附件包装在一起。检查包装内没有丢失任何附件。放置本机可以水平也可垂直放置。若水平放置本机要保持性能，需要为通风留够空间。也为取出卡住的胶片，需要在本机后面留出约 11 厘米（4 3/8 英寸）在上面留出约 26 厘米（10 1/4 英寸）的空间。 21厘米 26 厘米 11厘米胶片盒(1) 准备工作本机垂直安装的脚轮(2) 交流电源线(1) 清洁工具包(1) 制动器片(1) 铁氧体磁心(2) CD-ROM(使用指南盘)(1) 软盘(1) 操作指南(1) 注意 • 如果将来必须运输本机，请保留原来的包装箱和包装材料。 • 保管好提供的软盘，因为修理时需要它。 8 提供的附件

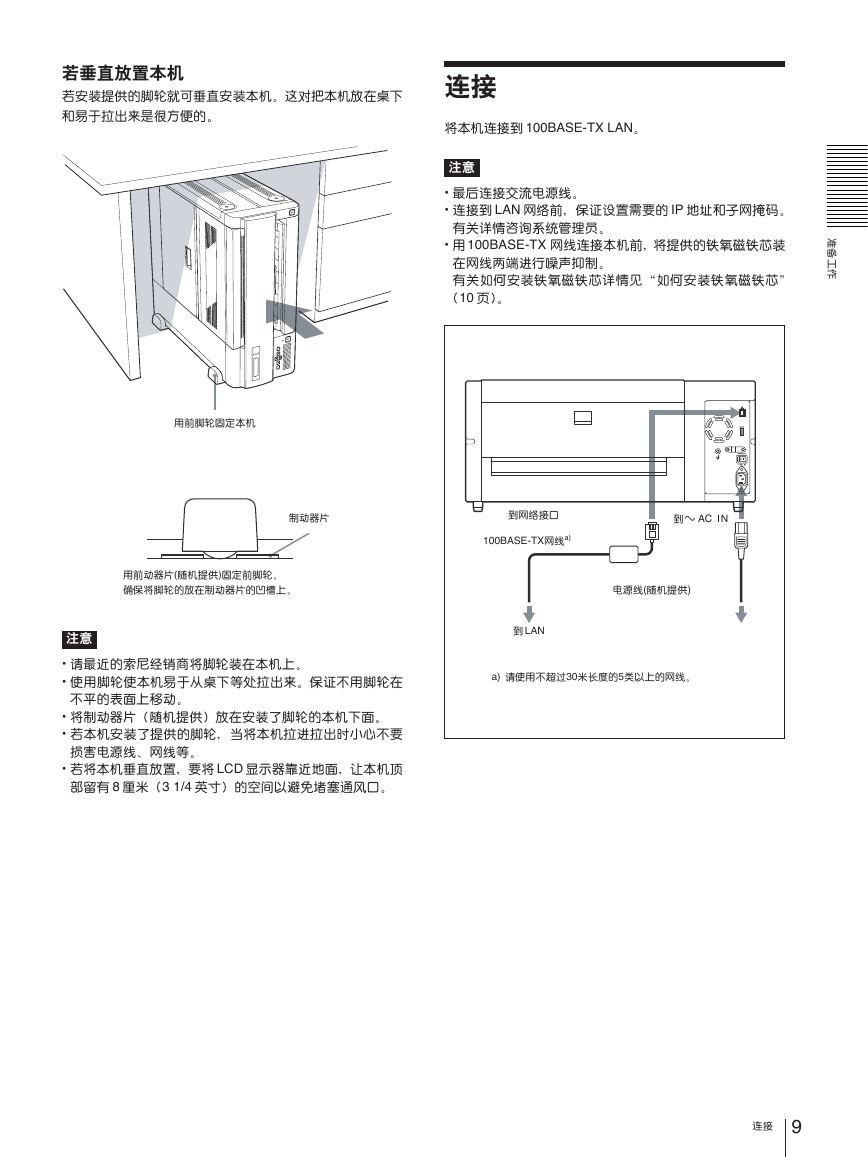

若垂直放置本机若安装提供的脚轮就可垂直安装本机。这对把本机放在桌下和易于拉出来是很方便的。连接将本机连接到 100BASE-TX LAN。注意 • 最后连接交流电源线。 • 连接到 LAN 网络前，保证设置需要的 IP 地址和子网掩码。有关详情咨询系统管理员。 • 用 100BASE-TX 网线连接本机前，将提供的铁氧磁铁芯装在网线两端进行噪声抑制。有关如何安装铁氧磁铁芯详情见“如何安装铁氧磁铁芯” （10 页）。准备工作用前脚轮固定本机制动器片到网络接口 100BASE-TX网线a) 到- AC IN 用前动器片(随机提供)固定前脚轮。确保将脚轮的放在制动器片的凹槽上。注意 • 请最近的索尼经销商将脚轮装在本机上。 • 使用脚轮使本机易于从桌下等处拉出来。保证不用脚轮在不平的表面上移动。 • 将制动器片（随机提供）放在安装了脚轮的本机下面。 • 若本机安装了提供的脚轮，当将本机拉进拉出时小心不要损害电源线、网线等。 • 若将本机垂直放置，要将 LCD 显示器靠近地面，让本机顶部留有 8 厘米（3 1/4 英寸）的空间以避免堵塞通风口。电源线(随机提供) 到 LAN a) 请使用不超过30米长度的5类以上的网线。连接 9
