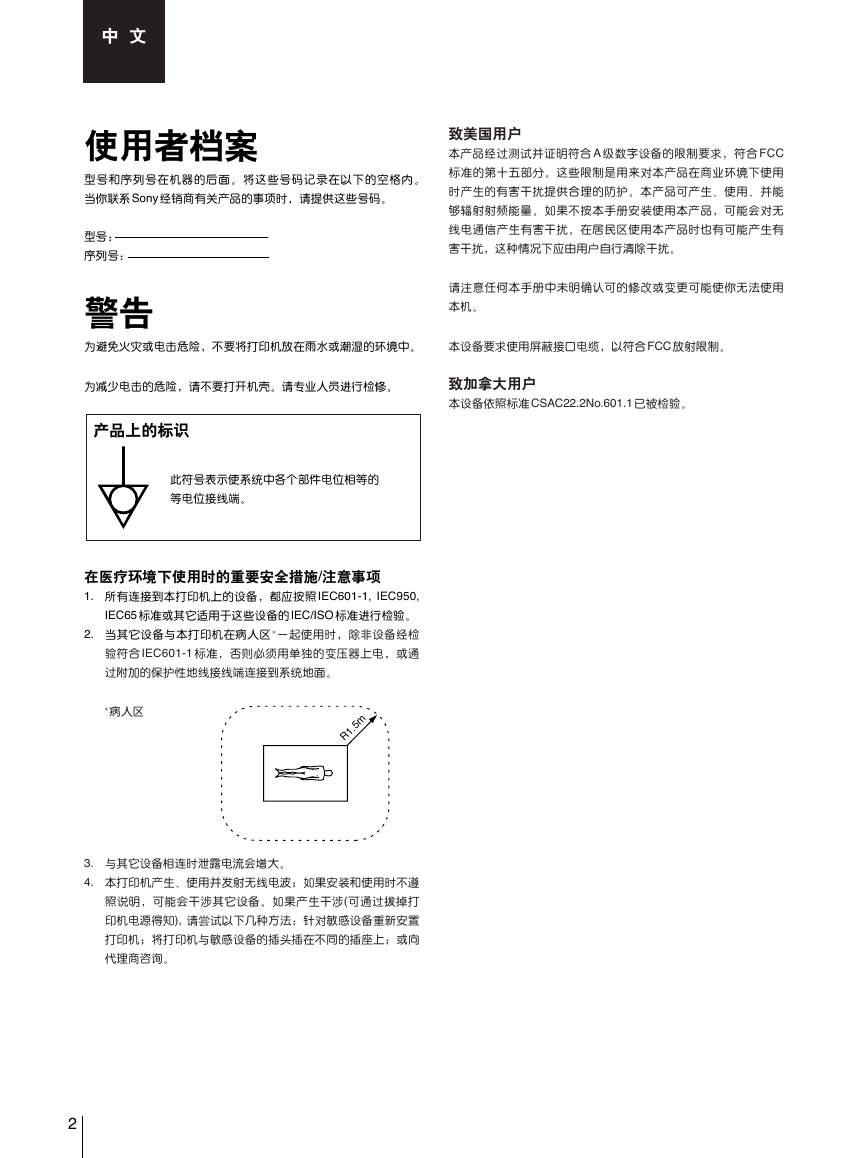

中文使用者档案型号和序列号在机器的后面。将这些号码记录在以下的空格内。当你联系Sony 经销商有关产品的事项时，请提供这些号码。型号：序列号：警告致美国用户本产品经过测试并证明符合 A 级数字设备的限制要求，符合 FCC 标准的第十五部分。这些限制是用来对本产品在商业环境下使用时产生的有害干扰提供合理的防护。本产品可产生、使用、并能够辐射射频能量。如果不按本手册安装使用本产品，可能会对无线电通信产生有害干扰。在居民区使用本产品时也有可能产生有害干扰，这种情况下应由用户自行清除干扰。请注意任何本手册中未明确认可的修改或变更可能使你无法使用本机。为避免火灾或电击危险，不要将打印机放在雨水或潮湿的环境中。本设备要求使用屏蔽接口电缆，以符合FCC 放射限制。为减少电击的危险，请不要打开机壳。请专业人员进行检修。致加拿大用户本设备依照标准CSAC22.2No.601.1 已被检验。产品上的标识此符号表示使系统中各个部件电位相等的等电位接线端。在医疗环境下使用时的重要安全措施/注意事项 1. 所有连接到本打印机上的设备，都应按照 IEC601-1, IEC950, IEC65 标准或其它适用于这些设备的IEC/ISO 标准进行检验。 2. 当其它设备与本打印机在病人区 * 一起使用时，除非设备经检验符合 IEC601-1 标准，否则必须用单独的变压器上电，或通过附加的保护性地线接线端连接到系统地面。 *病人区 R1.5 m 3. 与其它设备相连时泄露电流会增大。 4. 本打印机产生、使用并发射无线电波；如果安装和使用时不遵照说明，可能会干涉其它设备。如果产生干涉(可通过拔掉打印机电源得知), 请尝试以下几种方法：针对敏感设备重新安置打印机；将打印机与敏感设备的插头插在不同的插座上；或向代理商咨询。 2

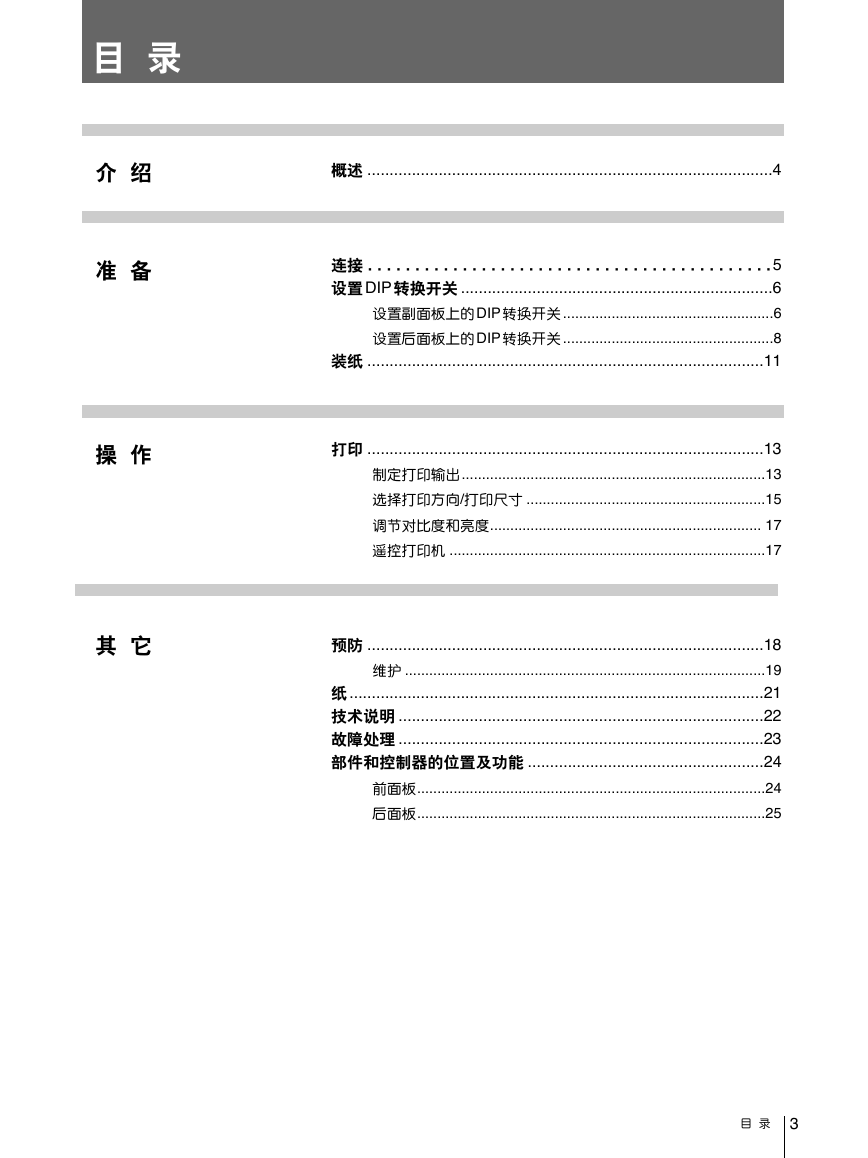

目录介绍准备操作其它概述 ...........................................................................................4 连接 ...........................................5 设置DIP 转换开关 ......................................................................6 设置副面板上的DIP 转换开关 ....................................................6 设置后面板上的DIP 转换开关 ....................................................8 装纸 .........................................................................................11 打印 .........................................................................................13 制定打印输出...........................................................................13 选择打印方向/打印尺寸 ...........................................................15 调节对比度和亮度................................................................... 17 遥控打印机 ..............................................................................17 预防 .........................................................................................18 维护 .........................................................................................19 纸 .............................................................................................21 技术说明 ..................................................................................22 故障处理 ..................................................................................23 部件和控制器的位置及功能 .....................................................24 前面板......................................................................................24 后面板......................................................................................25 目录 3

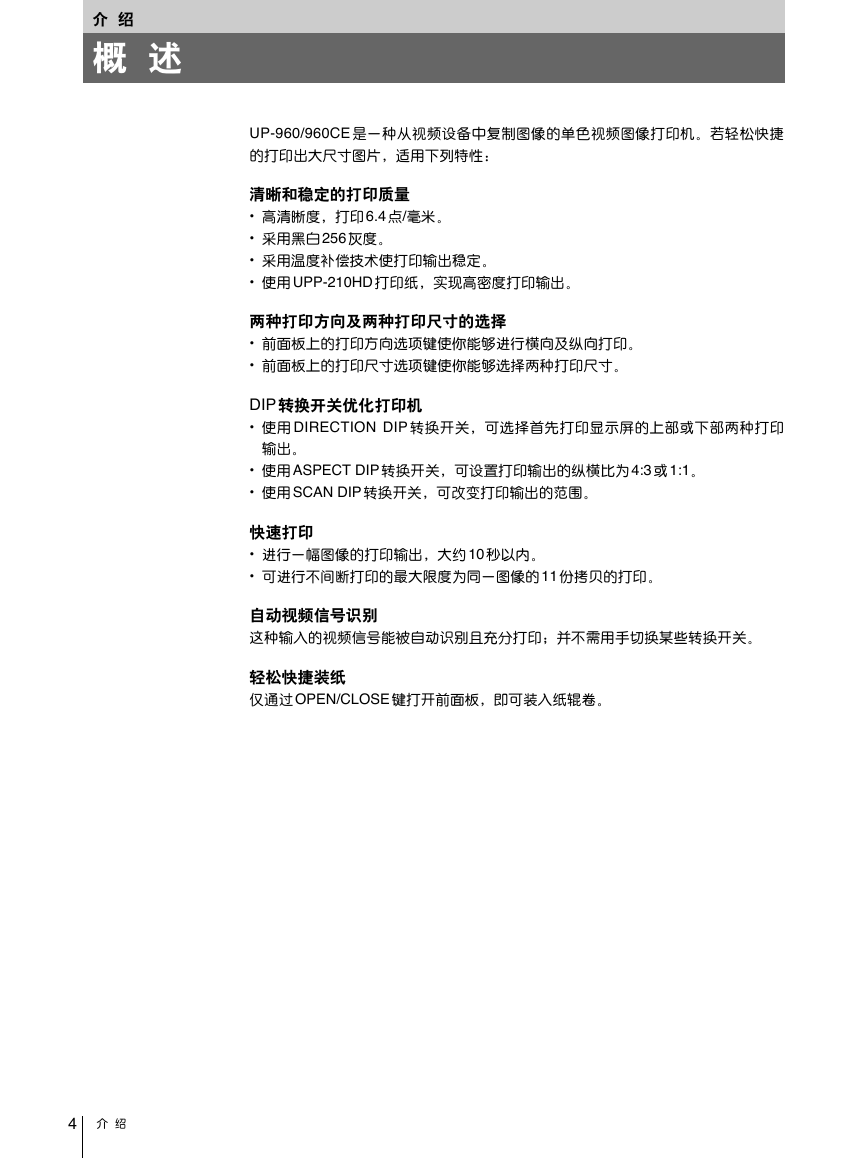

UP-960/960CE 是一种从视频设备中复制图像的单色视频图像打印机。若轻松快捷的打印出大尺寸图片，适用下列特性：清晰和稳定的打印质量 • 高清晰度，打印6.4 点/毫米。 • 采用黑白256 灰度。 • 采用温度补偿技术使打印输出稳定。 • 使用UPP-210HD 打印纸，实现高密度打印输出。两种打印方向及两种打印尺寸的选择 • 前面板上的打印方向选项键使你能够进行横向及纵向打印。 • 前面板上的打印尺寸选项键使你能够选择两种打印尺寸。 DIP 转换开关优化打印机 • 使用 DIRECTION DIP 转换开关，可选择首先打印显示屏的上部或下部两种打印输出。 • 使用ASPECT DIP 转换开关，可设置打印输出的纵横比为4:3 或 1:1。 • 使用SCAN DIP 转换开关，可改变打印输出的范围。快速打印 • 进行一幅图像的打印输出，大约10 秒以内。 • 可进行不间断打印的最大限度为同一图像的11 份拷贝的打印。自动视频信号识别这种输入的视频信号能被自动识别且充分打印；并不需用手切换某些转换开关。轻松快捷装纸仅通过OPEN/CLOSE 键打开前面板，即可装入纸辊卷。介绍概述 4 介绍

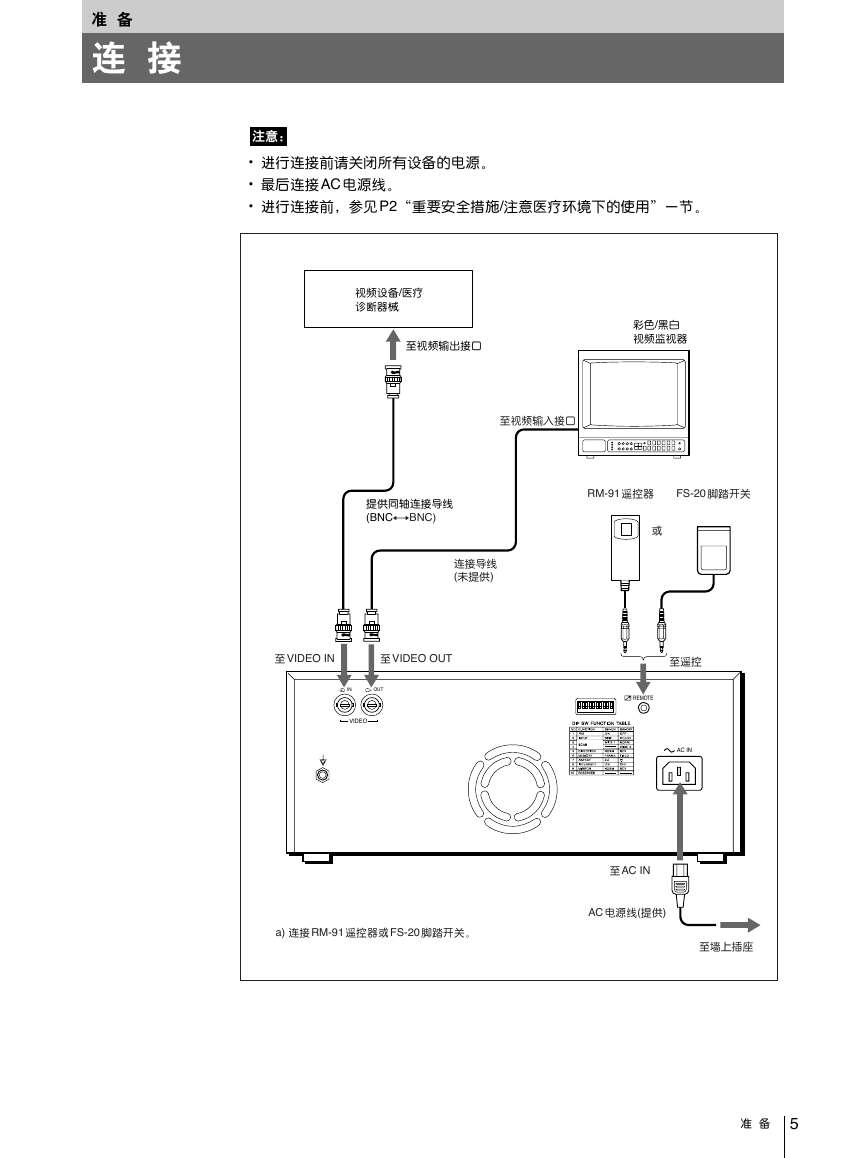

准备连接注意： • 进行连接前请关闭所有设备的电源。 • 最后连接AC 电源线。 • 进行连接前，参见P2“重要安全措施/注意医疗环境下的使用”一节。视频设备/医疗诊断器械至视频输出接口彩色/黑白视频监视器至视频输入接口提供同轴连接导线 (BNC˜BNC) 连接导线 (未提供) RM-91 遥控器 FS-20 脚踏开关或至VIDEO IN 至VIDEO OUT IN OUT VIDEO 至遥控 REMOTE AC IN 至AC IN AC 电源线(提供) a) 连接RM-91 遥控器或FS-20 脚踏开关。至墙上插座准备 5

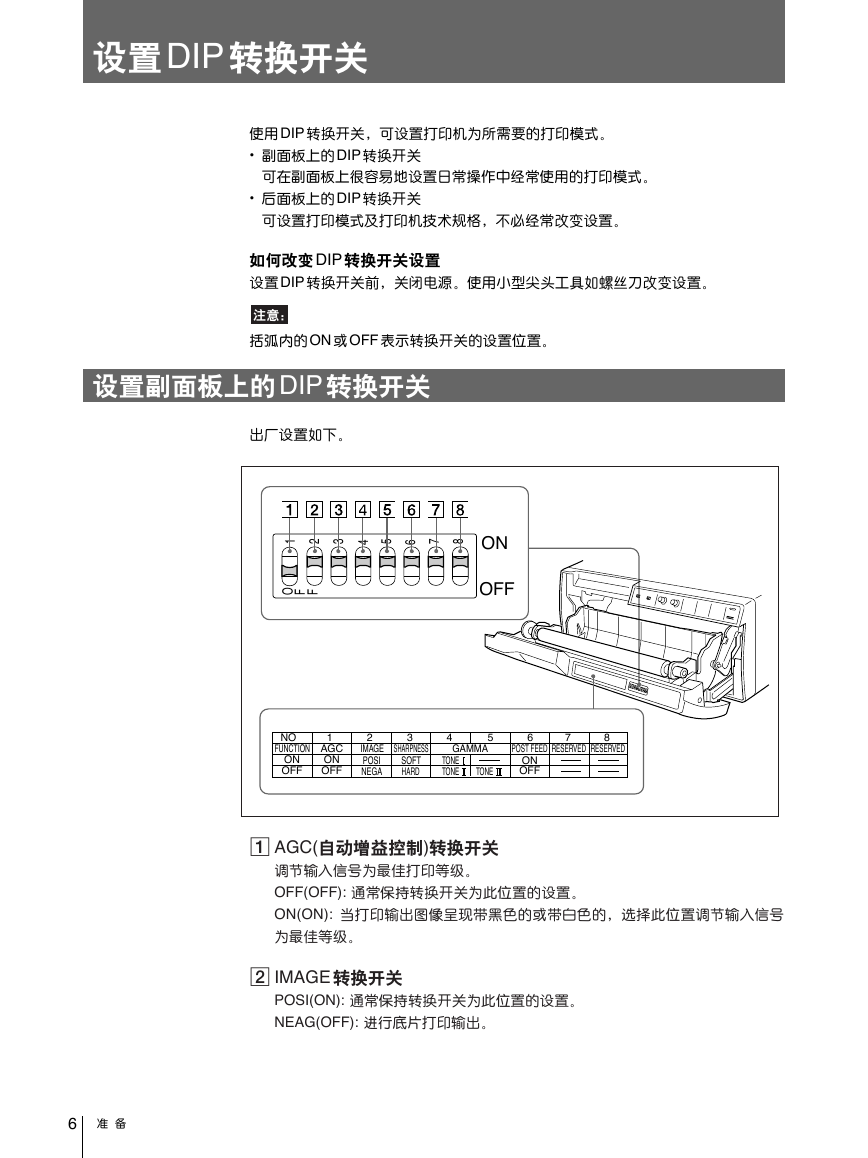

设置DIP 转换开关使用DIP 转换开关，可设置打印机为所需要的打印模式。 • 副面板上的DIP 转换开关可在副面板上很容易地设置日常操作中经常使用的打印模式。 • 后面板上的DIP 转换开关可设置打印模式及打印机技术规格，不必经常改变设置。如何改变DIP 转换开关设置设置DIP 转换开关前，关闭电源。使用小型尖头工具如螺丝刀改变设置。注意：括弧内的ON 或 OFF 表示转换开关的设置位置。设置副面板上的DIP 转换开关出厂设置如下。 1 2 3 4 5 6 7 8 ON O F F OFF NO FUNCTION ON OFF 1 AGC ON OFF 2 3 IMAGE SHARPNESS POSI NEGA SOFT HARD 4 5 GAMMA TONE TONE TONE 6 7 8 POST FEED RESERVED RESERVED ON OFF 1 AGC(自动增益控制)转换开关调节输入信号为最佳打印等级。 OFF(OFF): 通常保持转换开关为此位置的设置。 ON(ON): 当打印输出图像呈现带黑色的或带白色的，选择此位置调节输入信号为最佳等级。 2 IMAGE 转换开关 POSI(ON): 通常保持转换开关为此位置的设置。 NEAG(OFF): 进行底片打印输出。 6 准备

3 SHARPNESS 转换开关 SOFT(ON): 通常保持转换开关为此位置的设置。 HARD(OFF): 获得更大清晰度的打印输出。 4, 5 GAMMA 转换开关设置打印色调为TONE I, TONE II 或 TONE III 中的一个。供你参考的下列图表显示每个色调的特性曲线。当设置 GAMMA 转换开关 5 为 OFF 位置(TONE III), 选择 TONE III 时，不必考虑 GAMMA 转换开关 4 位置的设置。高度速印打低 0 TONE III TONE I TONE II 灰度 255 6 POSTFED 转换开关 ON(ON): 当一幅图片已被打印，输出额外的空白纸。 OFF(OFF): 当一幅图片已被打印，不需输出额外的空白纸。设置为此位置，可节省打印纸，打印一幅图片后，仅输出较短长度的空白纸。打印纸辊卷可打出更多的打印输出，但必须使用FEED 键输送纸张及通过手动切纸。 7, 8 RESERVED 转换开关保持转换开关设置为ON。准备 7

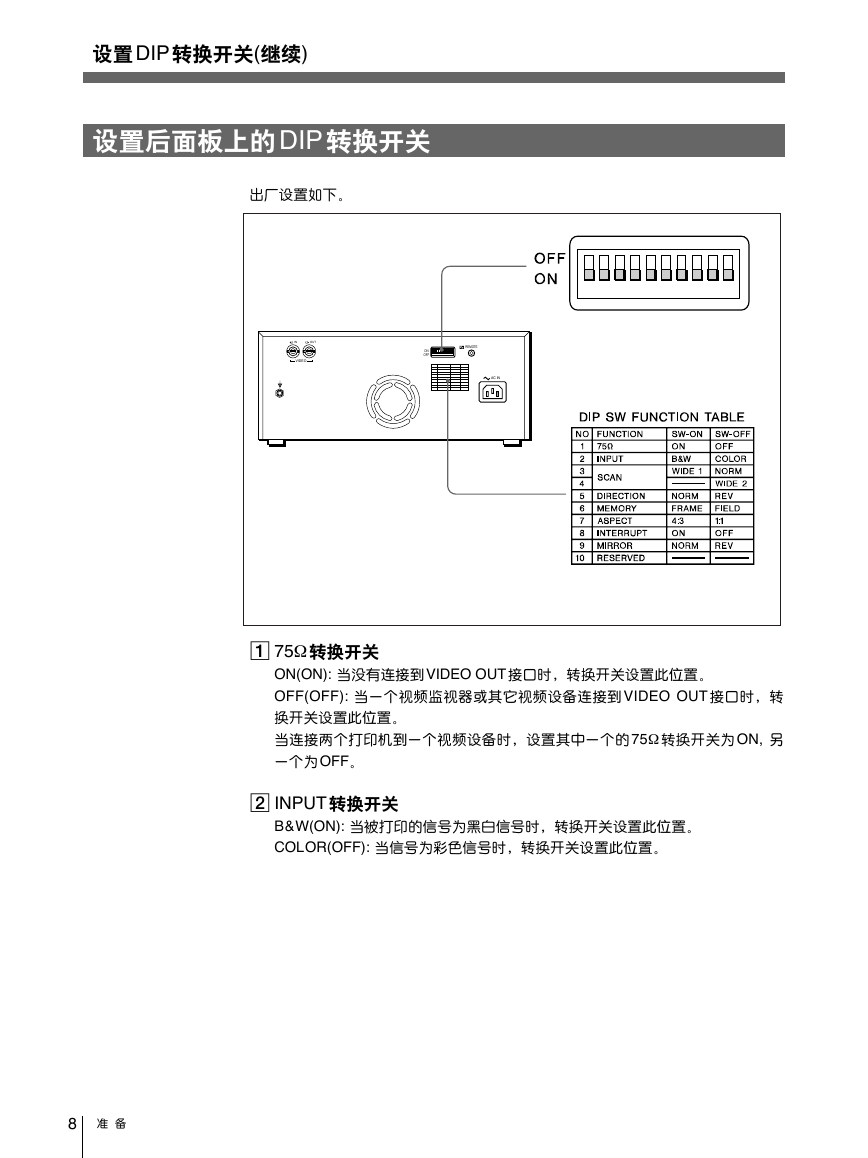

设置DIP 转换开关(继续) 设置后面板上的DIP 转换开关出厂设置如下。 IN OUT VIDEO ON OFF REMOTE AC IN 1 75Ω 转换开关 ON(ON): 当没有连接到VIDEO OUT 接口时，转换开关设置此位置。 OFF(OFF): 当一个视频监视器或其它视频设备连接到 VIDEO OUT 接口时，转换开关设置此位置。当连接两个打印机到一个视频设备时，设置其中一个的 75Ω 转换开关为 ON, 另一个为OFF。 2 INPUT 转换开关 B&W(ON): 当被打印的信号为黑白信号时，转换开关设置此位置。 COLOR(OFF): 当信号为彩色信号时，转换开关设置此位置。 8 准备
