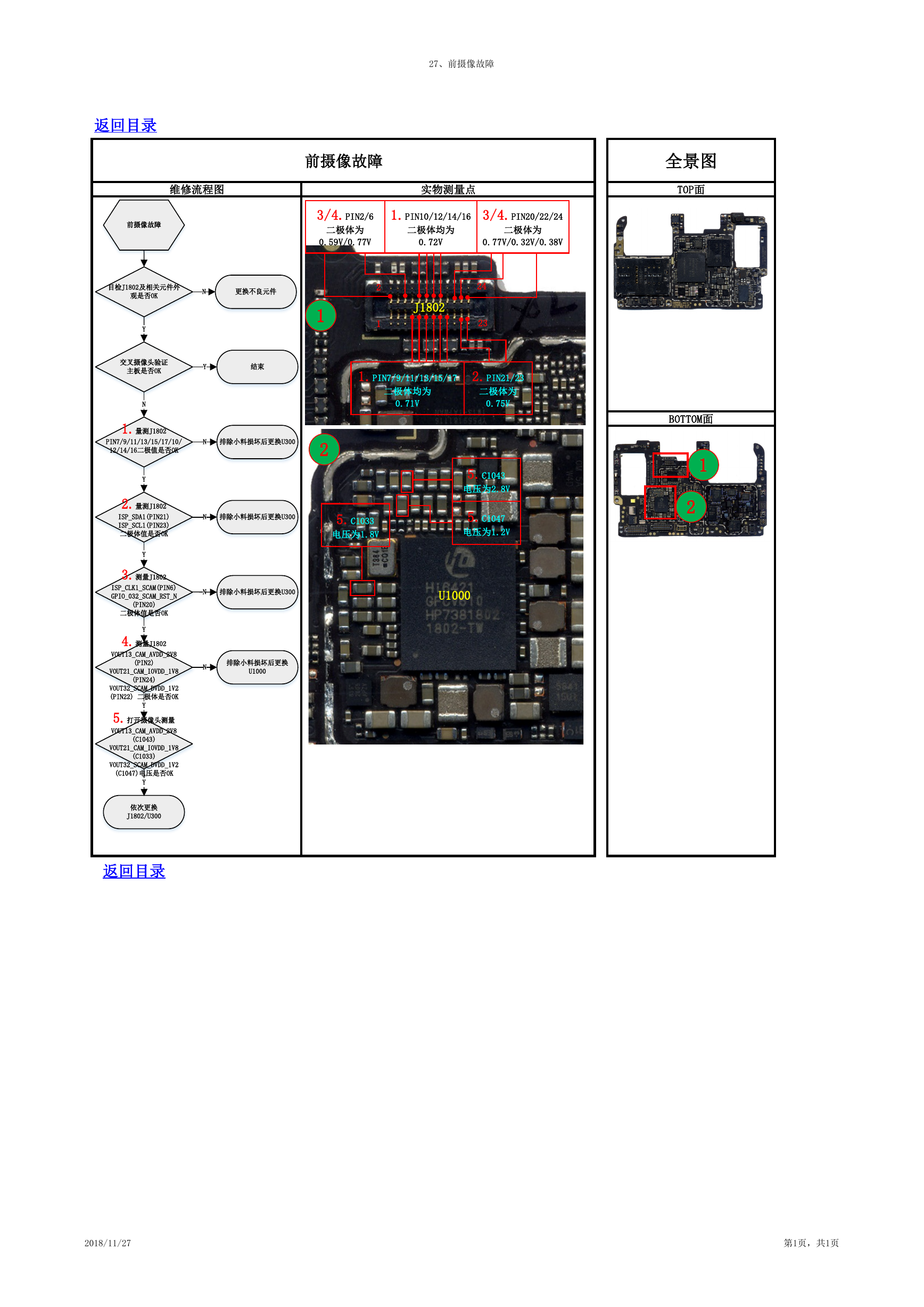

27、前摄像故障 前摄像故障 维修流程图 实物测量点 全景图 TOP面 返回目录 前摄像故障 BOTTOM面 1 2 3/4.PIN2/6 1.PIN10/12/14/16 3/4.PIN20/22/24 二极体为 0.59V/0.77V 二极体均为 0.72V 二极体为 0.77V/0.32V/0.38V 2 1 J1802 24 23 1.PIN7/9/11/13/15/17 2.PIN21/23 二极体均为 0.71V 二极体为 0.75V 1 2 目检J1802及相关元件外 观是否OK N 更换不良元件 Y 交叉摄像头验证 主板是否OK Y 结束 N 1.量测J1802 PIN7/9/11/13/15/17/10/ N 排除小料损坏后更换U300 12/14/16二极值是否OK N 排除小料损坏后更换U300 5.C1033 电压为1.8V 5.C1043 电压为2.8V 5.C1047 电压为1.2V N 排除小料损坏后更换U300 U1000 N 排除小料损坏后更换 U1000 Y 2.量测J1802 ISP_SDA1(PIN21) ISP_SCL1(PIN23) 二极体值是否OK Y 3.测量J1802 ISP_CLK1_SCAM(PIN6) GPIO_032_SCAM_RST_N (PIN20) 二极体值是否OK Y 4.测量J1802 VOUT13_CAM_AVDD_2V8 (PIN2) VOUT21_CAM_IOVDD_1V8 (PIN24) VOUT32_SCAM_DVDD_1V2 (PIN22) 二极体是否OK Y 5.打开摄像头测量 VOUT13_CAM_AVDD_2V8 (C1043) VOUT21_CAM_IOVDD_1V8 (C1033) VOUT32_SCAM_DVDD_1V2 (C1047)电压是否OK Y 依次更换 J1802/U300 返回目录 2018/11/27 第1页，共1页
