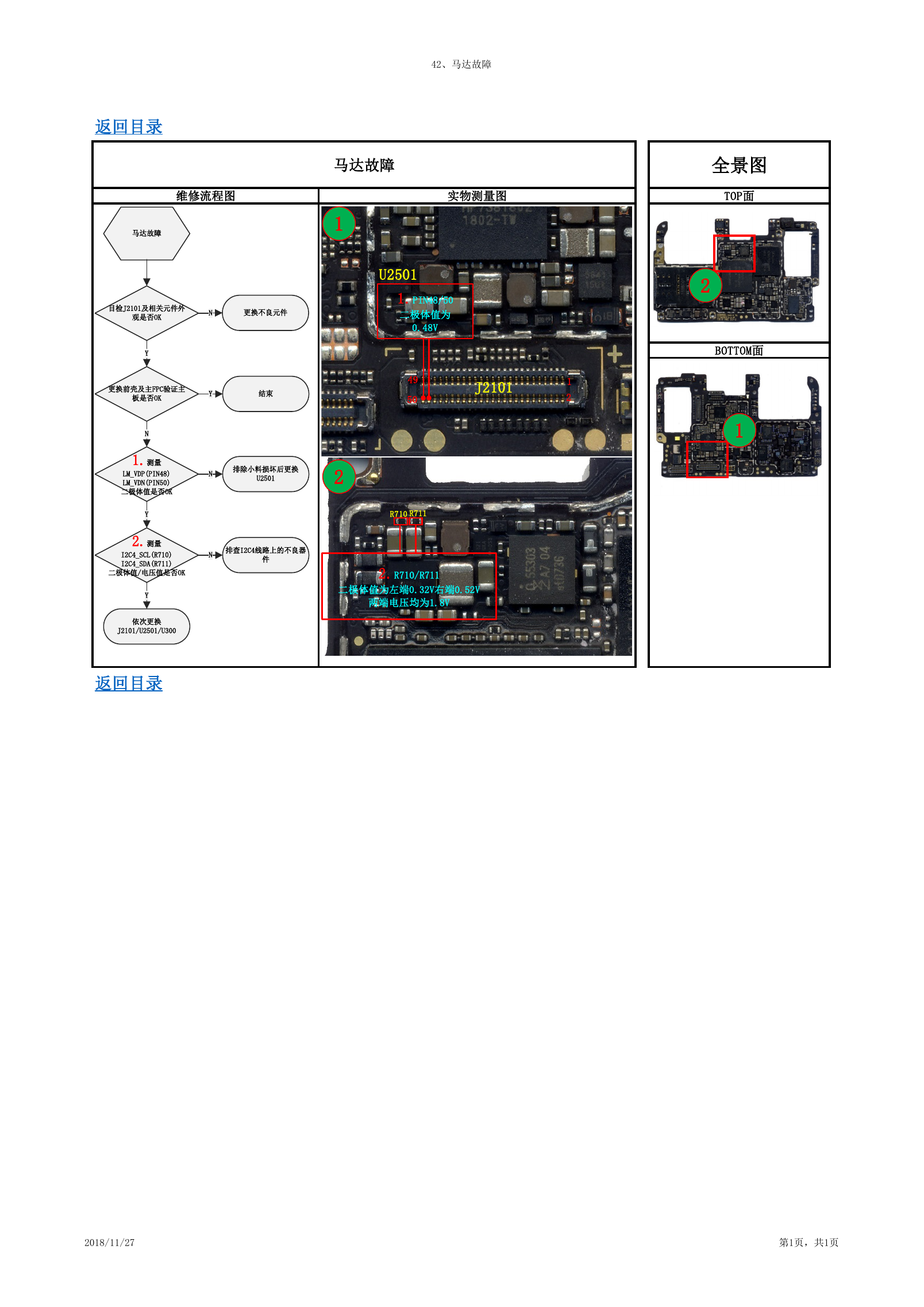

42、马达故障 返回目录 马达故障 维修流程图 实物测量图 马达故障 1 目检J2101及相关元件外 观是否OK N 更换不良元件 U2501 1.PIN48/50 二极体值为 0.48V 结束 49 50 J2101 1 2 排除小料损坏后更换 U2501 2 R710 R711 排查I2C4线路上的不良器 件 2.R710/R711 二极体值为左端0.32V右端0.52V 两端电压均为1.8V Y N N Y 更换前壳及主FPC验证主 板是否OK N 1.测量 LM_VDP(PIN48) LM_VDN(PIN50) 二极体值是否OK Y 2.测量 I2C4_SCL(R710) I2C4_SDA(R711) 二极体值/电压值是否OK Y 依次更换 J2101/U2501/U300 返回目录 全景图 TOP面 2 BOTTOM面 1 2018/11/27 第1页，共1页
