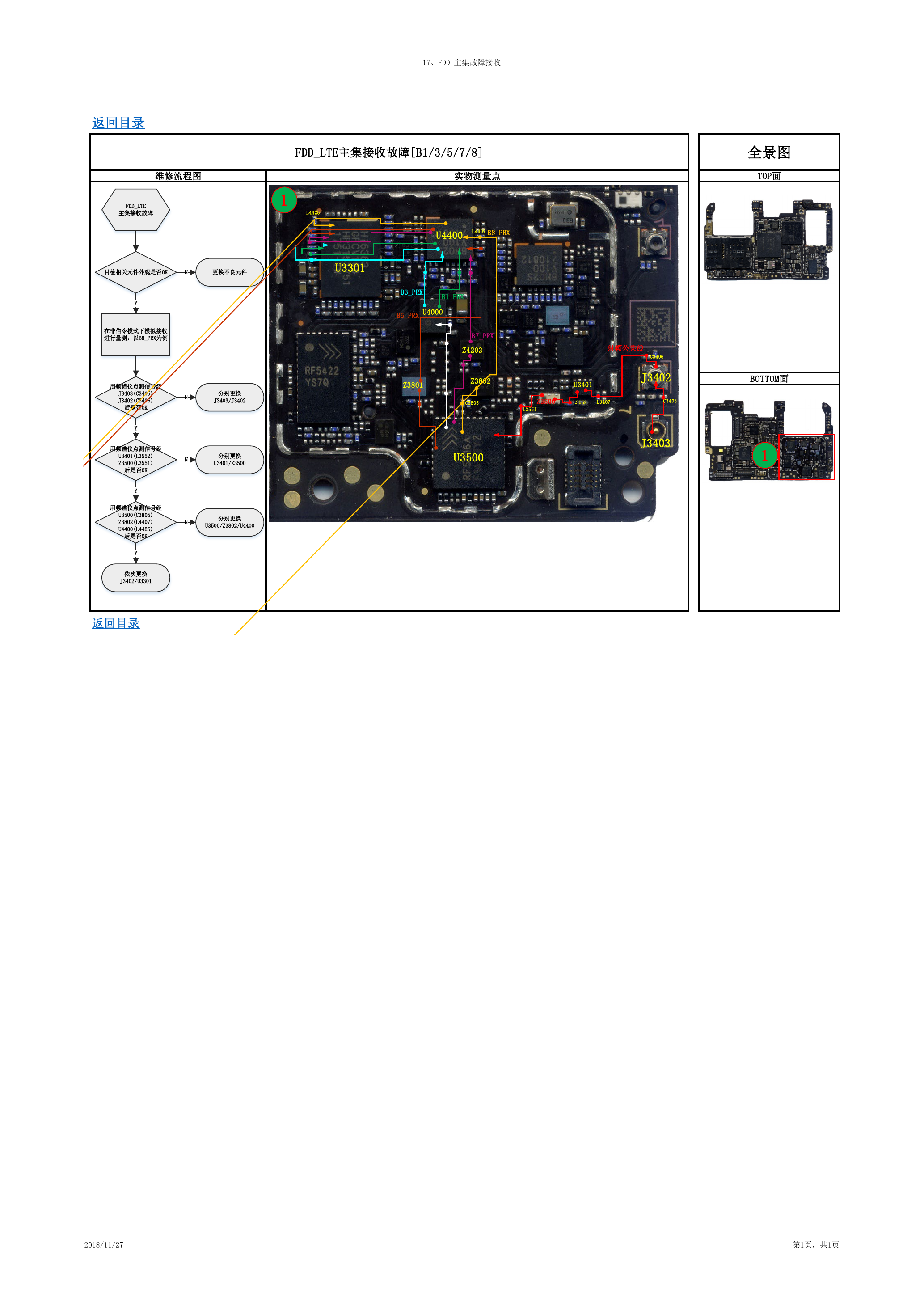

17、FDD 主集故障接收 返回目录 FDD_LTE主集接收故障[B1/3/5/7/8] 维修流程图 实物测量点 全景图 TOP面 U4400 L4407 B8_PRX B3_PRX B1_PRX B5_PRX U4000 Z3801 B7_PRX Z4203 Z3802 C3805 U3500 FDD_LTE 主集接收故障 1 L4425 目检相关元件外观是否OK N 更换不良元件 U3301 Y 在非信令模式下模拟接收 进行量测，以B8_PRX为例 用频谱仪点测信号经 J3403(C3405) J3402(C3406) 后是否OK Y 用频谱仪点测信号经 U3401(L3552) Z3500(L3551) 后是否OK Y 用频谱仪点测信号经 U3500(C3805) Z3802(L4407) U4400(L4425) 后是否OK Y 依次更换 J3402/U3301 返回目录 N N N 分别更换 J3403/J3402 分别更换 U3401/Z3500 分别更换 U3500/Z3802/U4400 射频公共线 C3406 J3402 U3401 Z3500 L3552 L3407 C3405 L3551 BOTTOM面 J3403 1 2018/11/27 第1页，共1页
