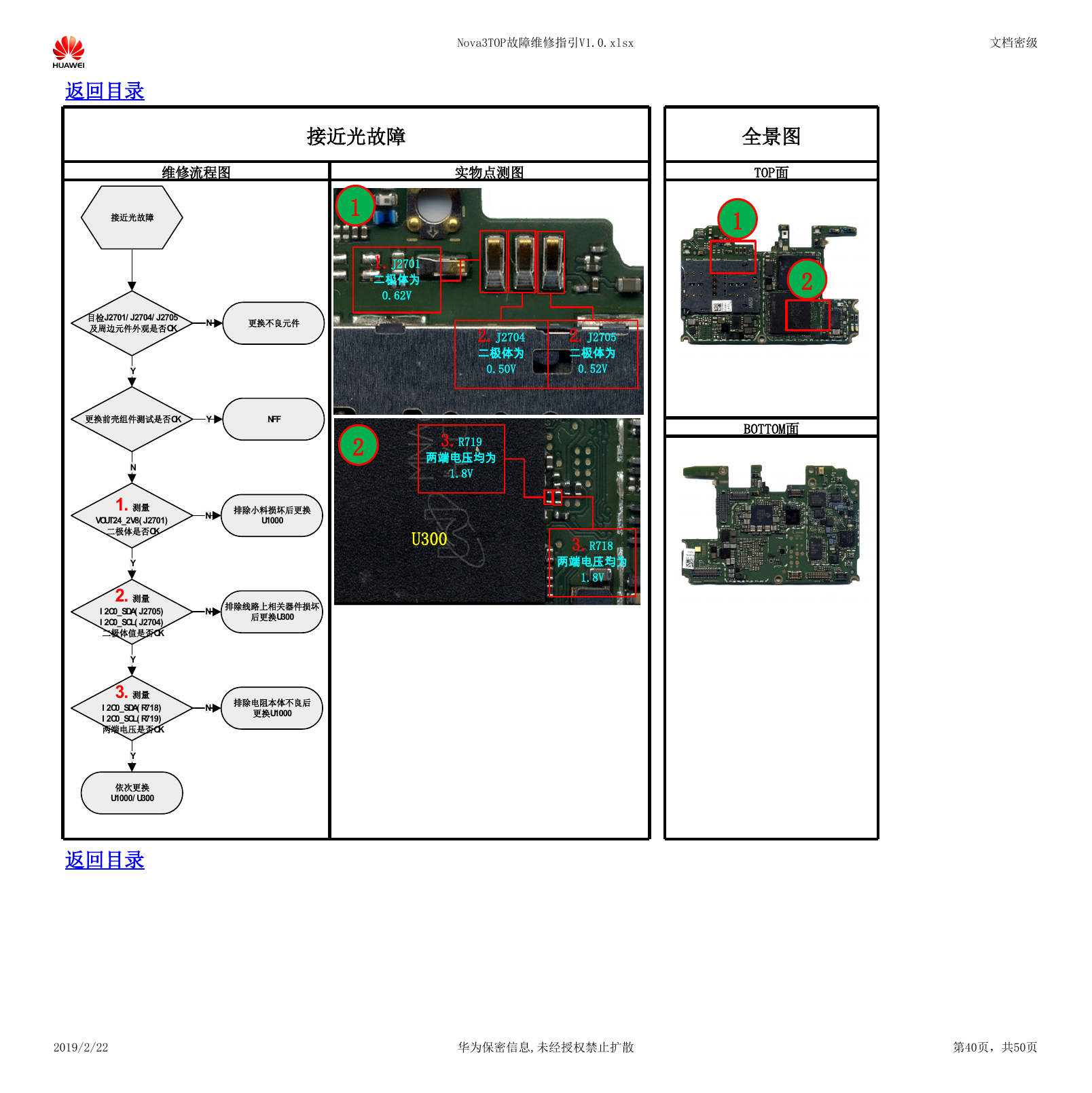

Nova3TOP故障维修指引V1.0.xlsx 文档密级 返回目录 接近光故障 维修流程图 实物点测图 1 1.J2701 二极体为 0.62V 2.J2704 二极体为 0.50V 2.J2705 二极体为 0.52V 2 3.R719 两端电压均为 1.8V U300 3.R718 两端电压均为 1.8V 全景图 TOP面 1 2 BOTTOM面 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第40页，共50页 接近光故障目检J2701/J2704/J2705及周边元件外观是否OK1.测量VOUT24_2V8(J2701)二极体是否OKY2.测量I2C0_SDA(J2705)I2C0_SCL(J2704)二极体值是否OKYYN更换不良元件N排除小料损坏后更换U1000N排除线路上相关器件损坏后更换U300依次更换U1000/U3003.测量I2C0_SDA(R718)I2C0_SCL(R719)两端电压是否OKN排除电阻本体不良后更换U1000Y更换前壳组件测试是否OKNYNFF
