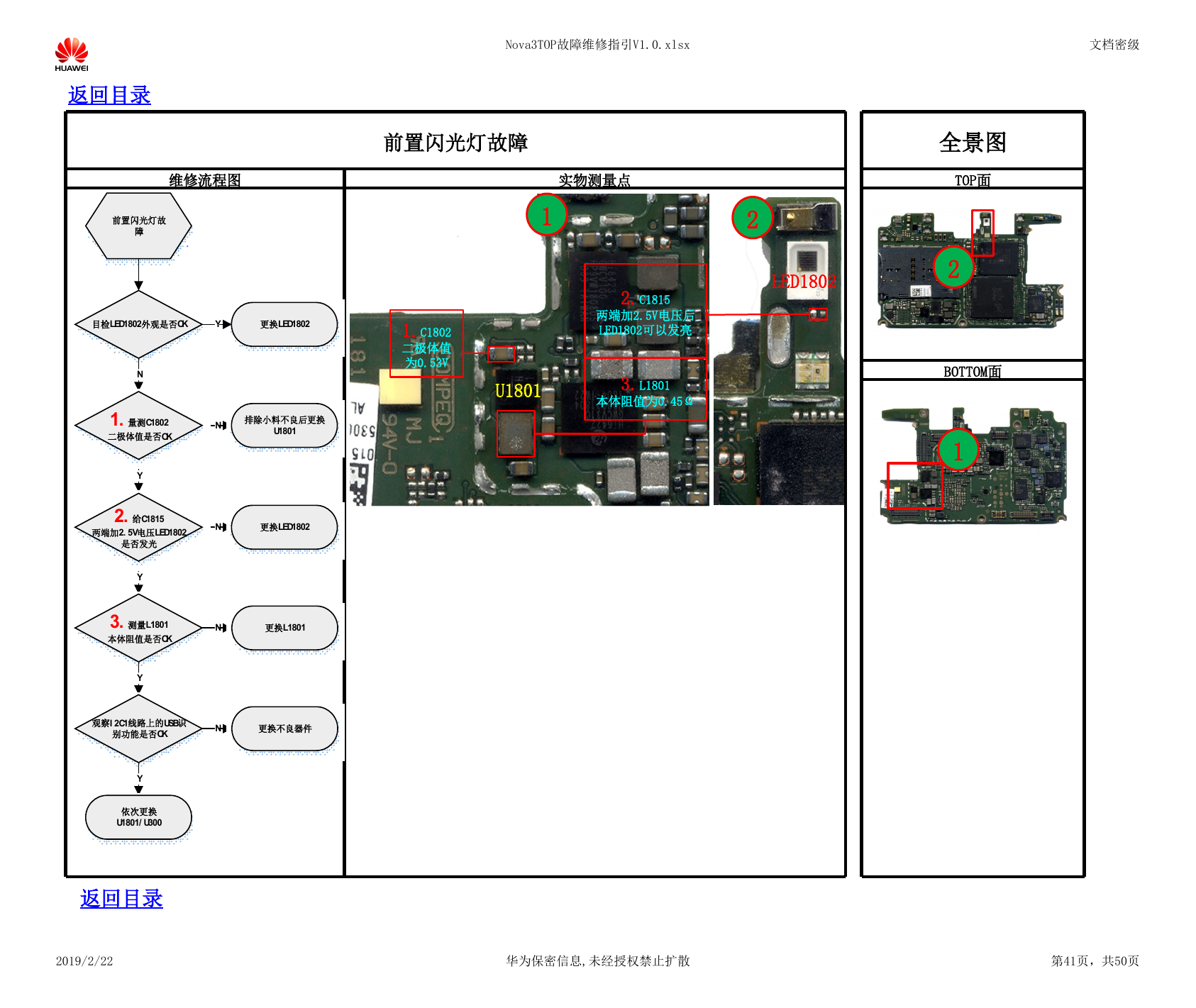

返回目录 维修流程图 Nova3TOP故障维修指引V1.0.xlsx 文档密级 前置闪光灯故障 实物测量点 1 2 全景图 TOP面 1.C1802 二极体值 为0.53V 2.C1815 两端加2.5V电压后 LED1802可以发亮 U1801 3.L1801 本体阻值为0.45Ω LED1802 2 BOTTOM面 1 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第41页，共50页 前置闪光灯故障目检LED1802外观是否OK更换LED1802YNNNYY2.给C1815两端加2.5V电压LED1802是否发光1.量测C1802二极体值是否OK排除小料不良后更换U1801更换LED18023.测量L1801本体阻值是否OKN更换L1801Y观察I2C1线路上的USB识别功能是否OKN更换不良器件Y依次更换U1801/U300
