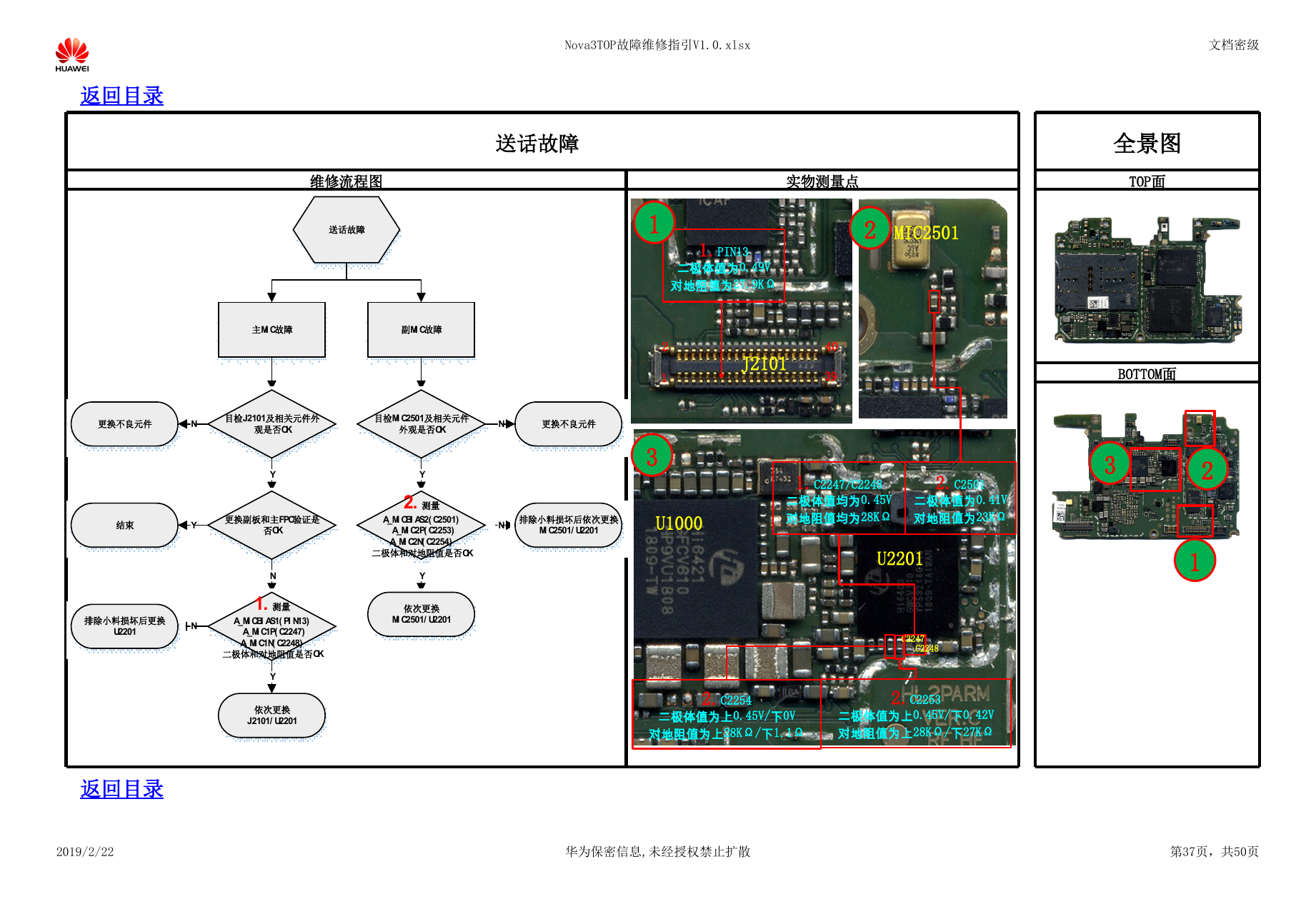

Nova3TOP故障维修指引V1.0.xlsx 文档密级 送话故障 维修流程图 实物测量点 全景图 TOP面 2 MIC2501 1.PIN13 二极体值为0.49V 对地阻值为27.9KΩ 40 39 J2101 1 2 1 3 1.C2247/C2248 二极体值均为0.45V 对地阻值均为28KΩ 2.C2501 二极体值为0.41V 对地阻值为23KΩ U1000 U2201 C2247 C2248 2.C2253 二极体值为上0.45V/下0.42V 对地阻值为上28KΩ/下27KΩ 2.C2254 二极体值为上0.45V/下0V 对地阻值为上28KΩ/下1.1Ω BOTTOM面 3 2 1 返回目录 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第37页，共50页 送话故障主MIC故障副MIC故障目检J2101及相关元件外观是否OK目检MIC2501及相关元件外观是否OK更换不良元件NYYY更换不良元件NN依次更换MIC2501/U2201更换副板和主FPC验证是否OKN结束Y排除小料损坏后依次更换MIC2501/U2201依次更换J2101/U22011.测量A_MICBIAS1(PIN13) A_MIC1P(C2247)A_MIC1N(C2248)二极体和对地阻值是否OKYN排除小料损坏后更换U22012.测量A_MICBIAS2(C2501) A_MIC2P(C2253)A_MIC2N(C2254)二极体和对地阻值是否OK
