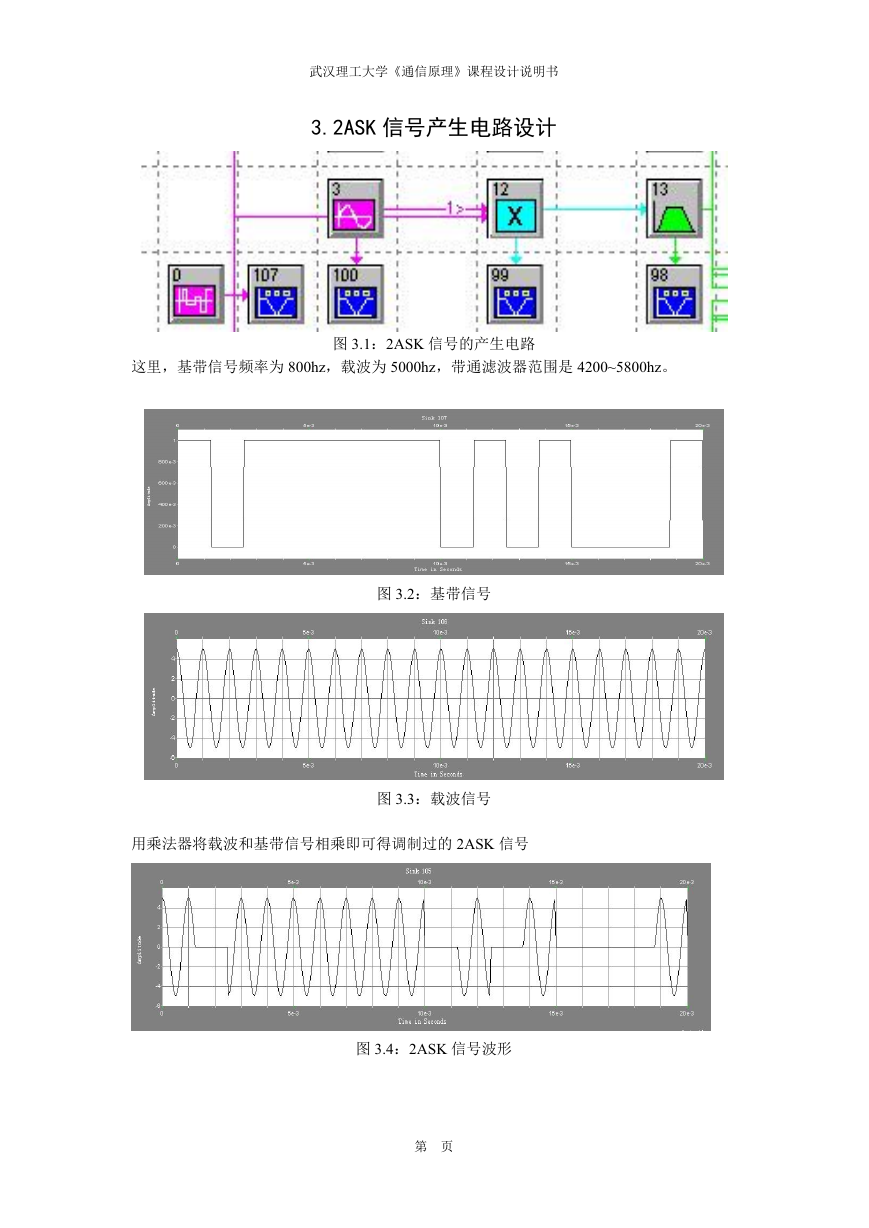

    武汉理工大学《通信原理》课程设计说明书 3.2ASK 信号产生电路设计 这里，基带信号频率为 800hz，载波为 5000hz，带通滤波器范围是 4200~5800hz。 图 3.1：2ASK 信号的产生电路 图 3.2：基带信号 图 3.3：载波信号 用乘法器将载波和基带信号相乘即可得调制过的 2ASK 信号 图 3.4：2ASK 信号波形 第 页

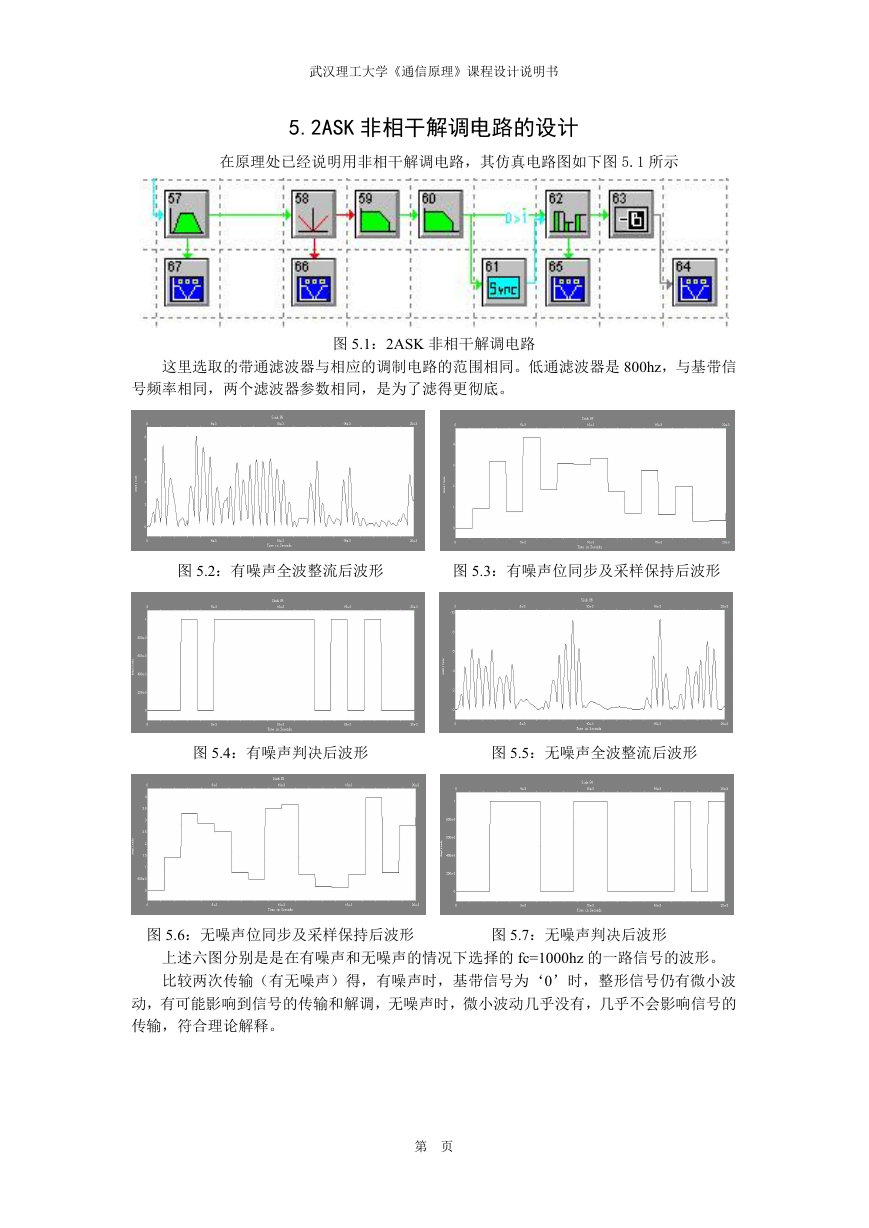

    武汉理工大学《通信原理》课程设计说明书 5.2ASK 非相干解调电路的设计 在原理处已经说明用非相干解调电路，其仿真电路图如下图 5.1 所示 这里选取的带通滤波器与相应的调制电路的范围相同。低通滤波器是 800hz，与基带信 号频率相同，两个滤波器参数相同，是为了滤得更彻底。 图 5.1：2ASK 非相干解调电路 图 5.2：有噪声全波整流后波形 图 5.3：有噪声位同步及采样保持后波形 图 5.4：有噪声判决后波形 图 5.5：无噪声全波整流后波形 图 5.6：无噪声位同步及采样保持后波形 图 5.7：无噪声判决后波形 上述六图分别是是在有噪声和无噪声的情况下选择的 fc=1000hz 的一路信号的波形。 比较两次传输（有无噪声）得，有噪声时，基带信号为‘0’时，整形信号仍有微小波 动，有可能影响到信号的传输和解调，无噪声时，微小波动几乎没有，几乎不会影响信号的 传输，符合理论解释。 第 页

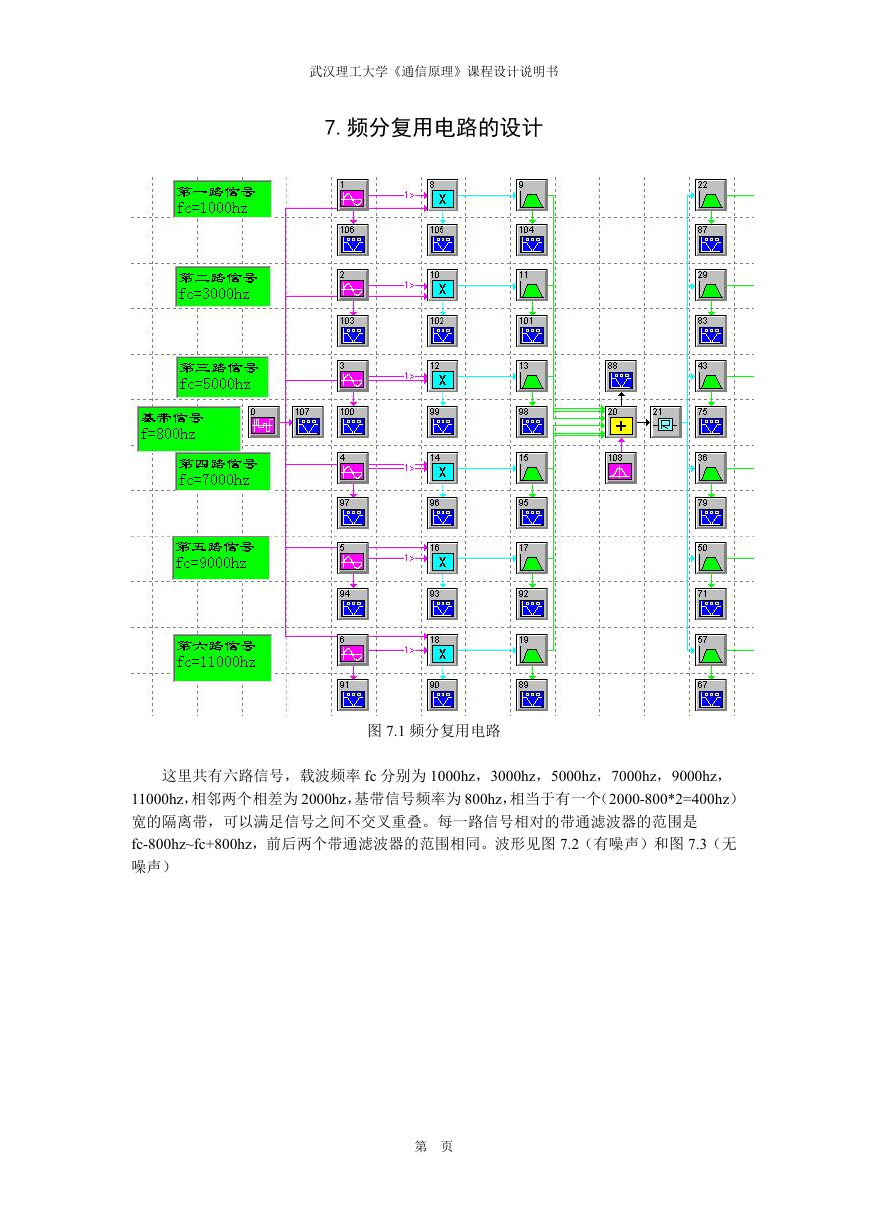

    武汉理工大学《通信原理》课程设计说明书 7.频分复用电路的设计 图 7.1 频分复用电路 这里共有六路信号，载波频率 fc 分别为 1000hz，3000hz，5000hz，7000hz，9000hz， 11000hz，相邻两个相差为 2000hz，基带信号频率为 800hz，相当于有一个（2000-800*2=400hz） 宽的隔离带，可以满足信号之间不交叉重叠。每一路信号相对的带通滤波器的范围是 fc-800hz~fc+800hz，前后两个带通滤波器的范围相同。波形见图 7.2（有噪声）和图 7.3（无 噪声） 第 页

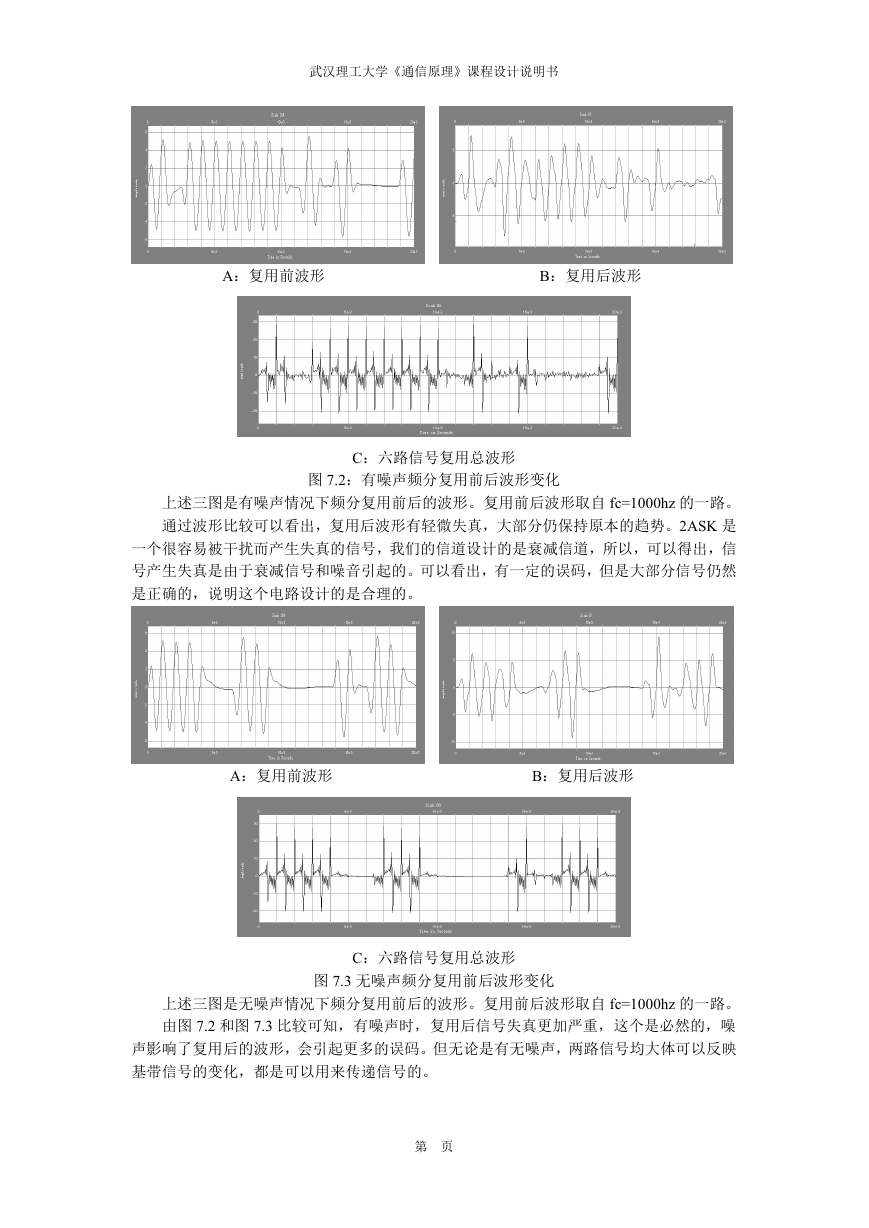

    武汉理工大学《通信原理》课程设计说明书 A：复用前波形 B：复用后波形 C：六路信号复用总波形 图 7.2：有噪声频分复用前后波形变化 上述三图是有噪声情况下频分复用前后的波形。复用前后波形取自 fc=1000hz 的一路。 通过波形比较可以看出，复用后波形有轻微失真，大部分仍保持原本的趋势。2ASK 是 一个很容易被干扰而产生失真的信号，我们的信道设计的是衰减信道，所以，可以得出，信 号产生失真是由于衰减信号和噪音引起的。可以看出，有一定的误码，但是大部分信号仍然 是正确的，说明这个电路设计的是合理的。 A：复用前波形 B：复用后波形 C：六路信号复用总波形 图 7.3 无噪声频分复用前后波形变化 上述三图是无噪声情况下频分复用前后的波形。复用前后波形取自 fc=1000hz 的一路。 由图 7.2 和图 7.3 比较可知，有噪声时，复用后信号失真更加严重，这个是必然的，噪 声影响了复用后的波形，会引起更多的误码。但无论是有无噪声，两路信号均大体可以反映 基带信号的变化，都是可以用来传递信号的。 第 页

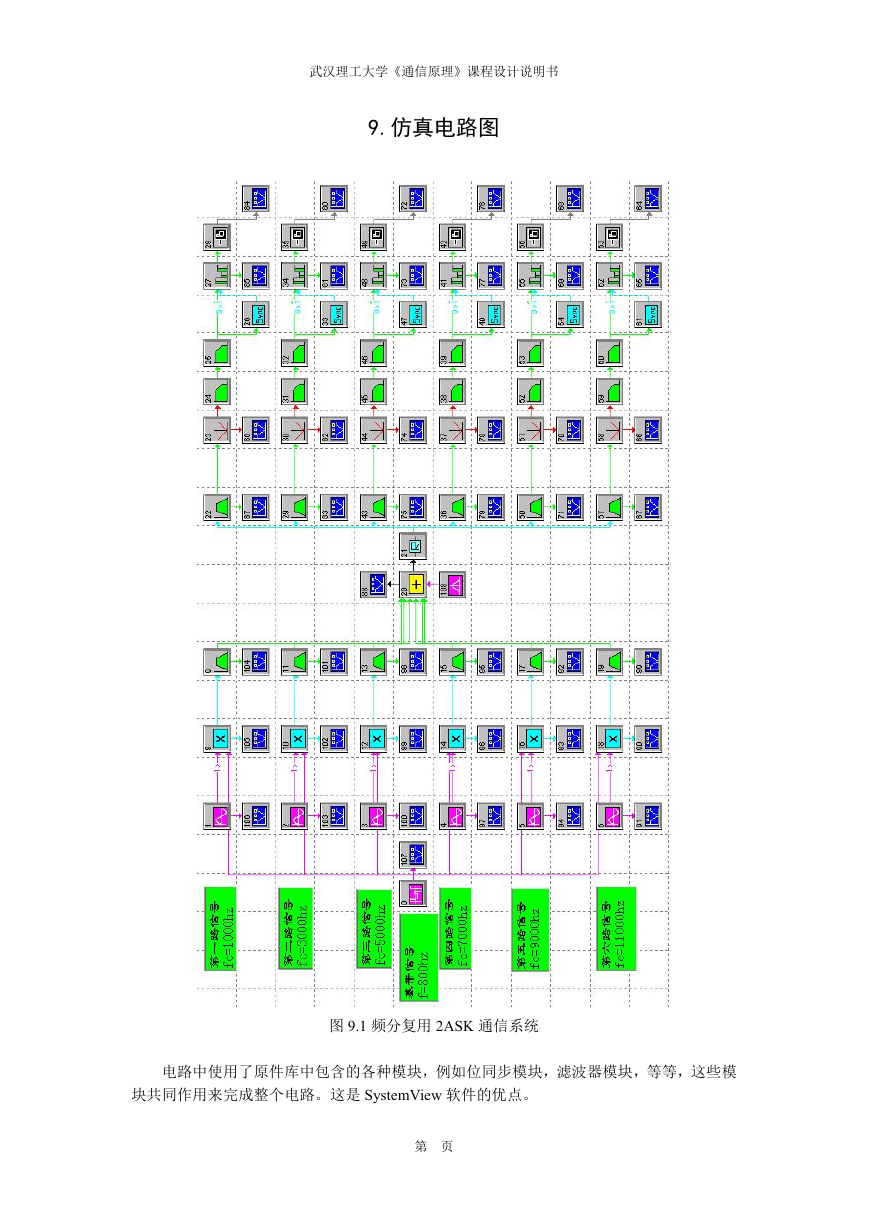

    武汉理工大学《通信原理》课程设计说明书 9.仿真电路图 图 9.1 频分复用 2ASK 通信系统 电路中使用了原件库中包含的各种模块，例如位同步模块，滤波器模块，等等，这些模 块共同作用来完成整个电路。这是 SystemView 软件的优点。 第 页

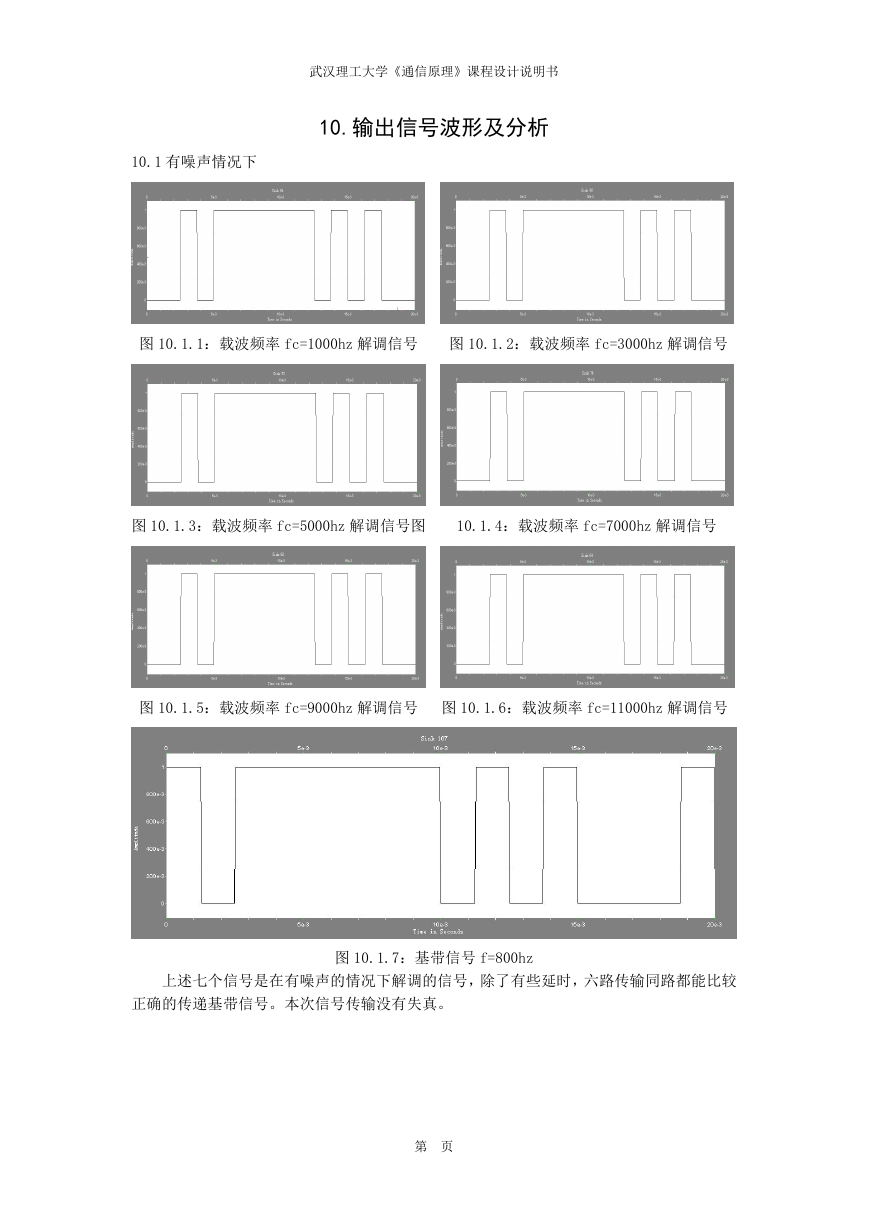

    武汉理工大学《通信原理》课程设计说明书 10.输出信号波形及分析 10.1 有噪声情况下 图 10.1.1：载波频率 fc=1000hz 解调信号 图 10.1.2：载波频率 fc=3000hz 解调信号 图 10.1.3：载波频率 fc=5000hz 解调信号图 10.1.4：载波频率 fc=7000hz 解调信号 图 10.1.5：载波频率 fc=9000hz 解调信号 图 10.1.6：载波频率 fc=11000hz 解调信号 图 10.1.7：基带信号 f=800hz 上述七个信号是在有噪声的情况下解调的信号，除了有些延时，六路传输同路都能比较 正确的传递基带信号。本次信号传输没有失真。 第 页

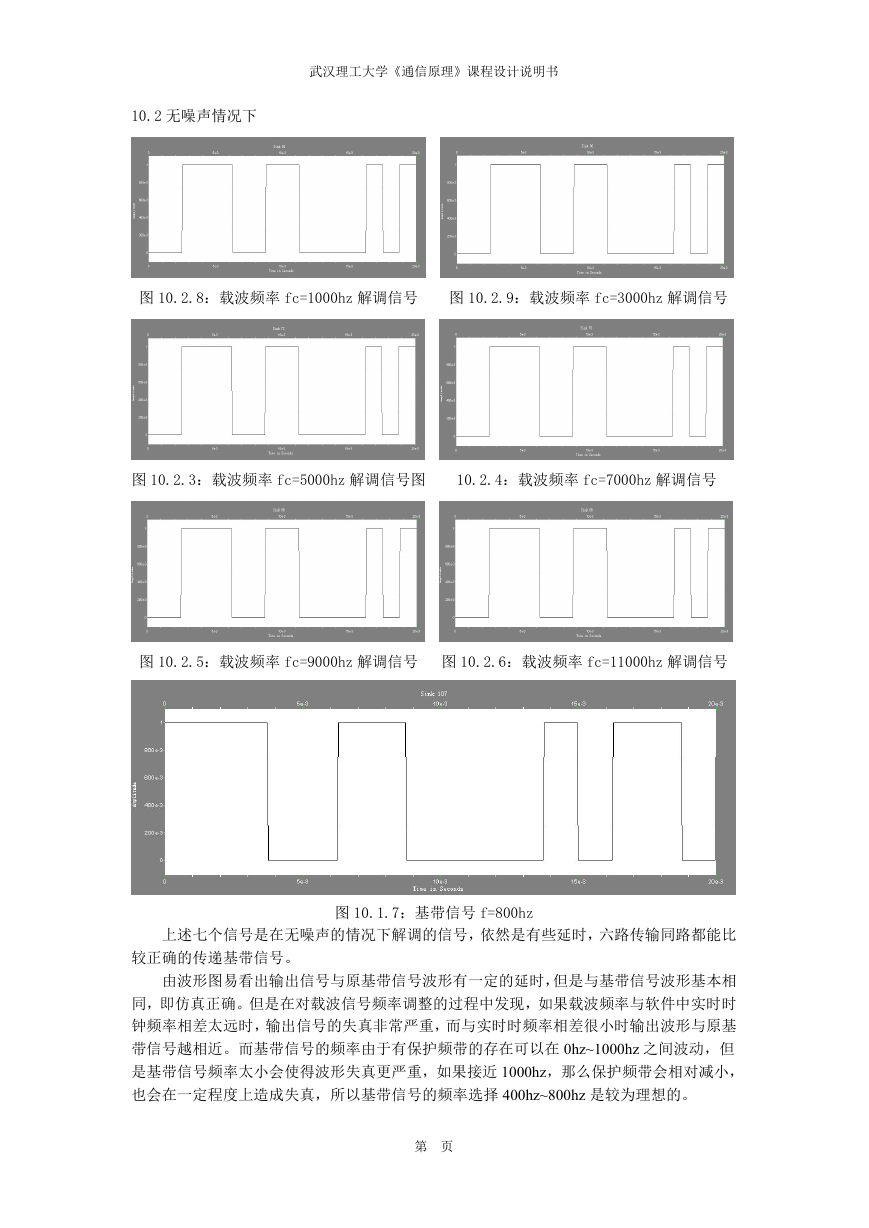

    武汉理工大学《通信原理》课程设计说明书 10.2 无噪声情况下 图 10.2.8：载波频率 fc=1000hz 解调信号 图 10.2.9：载波频率 fc=3000hz 解调信号 图 10.2.3：载波频率 fc=5000hz 解调信号图 10.2.4：载波频率 fc=7000hz 解调信号 图 10.2.5：载波频率 fc=9000hz 解调信号 图 10.2.6：载波频率 fc=11000hz 解调信号 上述七个信号是在无噪声的情况下解调的信号，依然是有些延时，六路传输同路都能比 图 10.1.7：基带信号 f=800hz 较正确的传递基带信号。 由波形图易看出输出信号与原基带信号波形有一定的延时，但是与基带信号波形基本相 同，即仿真正确。但是在对载波信号频率调整的过程中发现，如果载波频率与软件中实时时 钟频率相差太远时，输出信号的失真非常严重，而与实时时频率相差很小时输出波形与原基 带信号越相近。而基带信号的频率由于有保护频带的存在可以在 0hz~1000hz 之间波动，但 是基带信号频率太小会使得波形失真更严重，如果接近 1000hz，那么保护频带会相对减小， 也会在一定程度上造成失真，所以基带信号的频率选择 400hz~800hz 是较为理想的。 第 页
