多种波形发生器

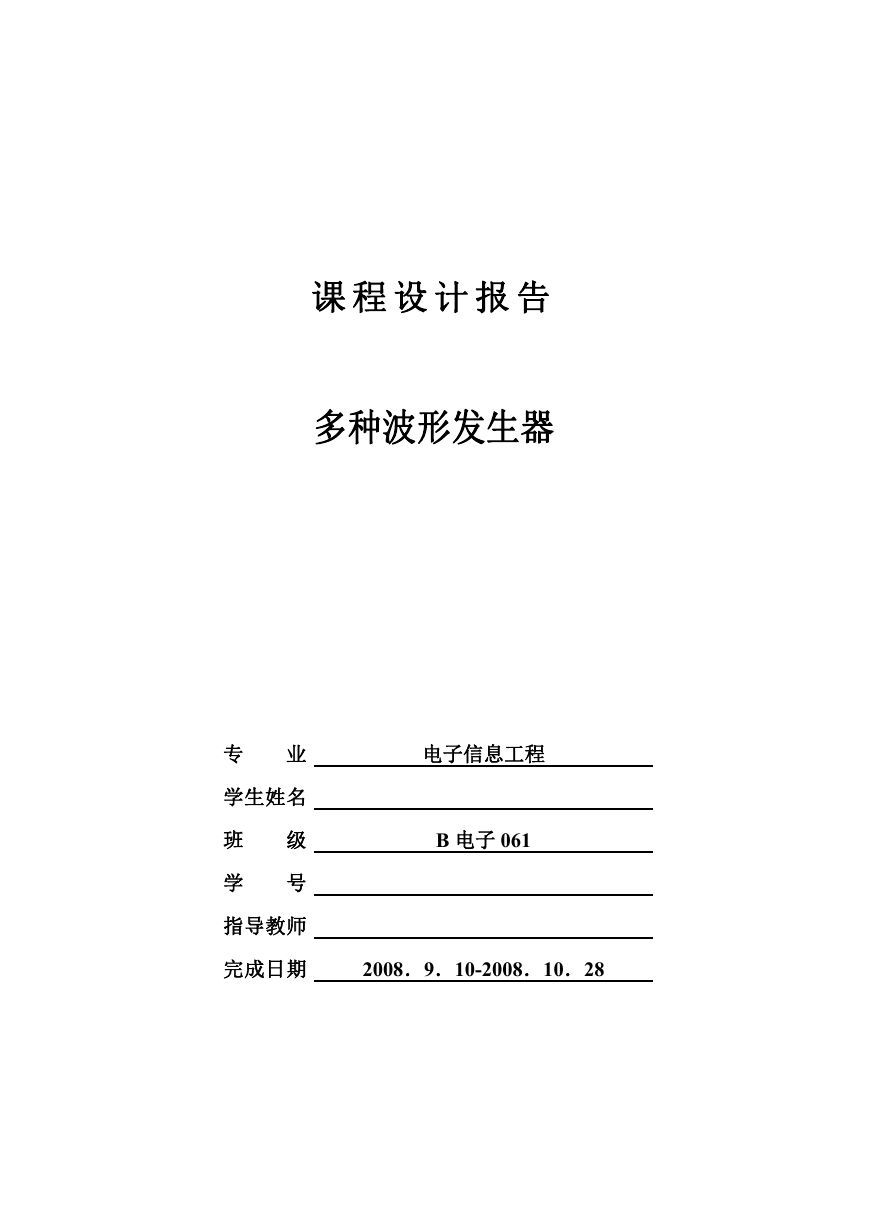

课程设计报告多种波形发生器专业学生姓名班学级号指导教师完成日期电子信息工程 B 电子 061 2008．9．10-2008．10．28

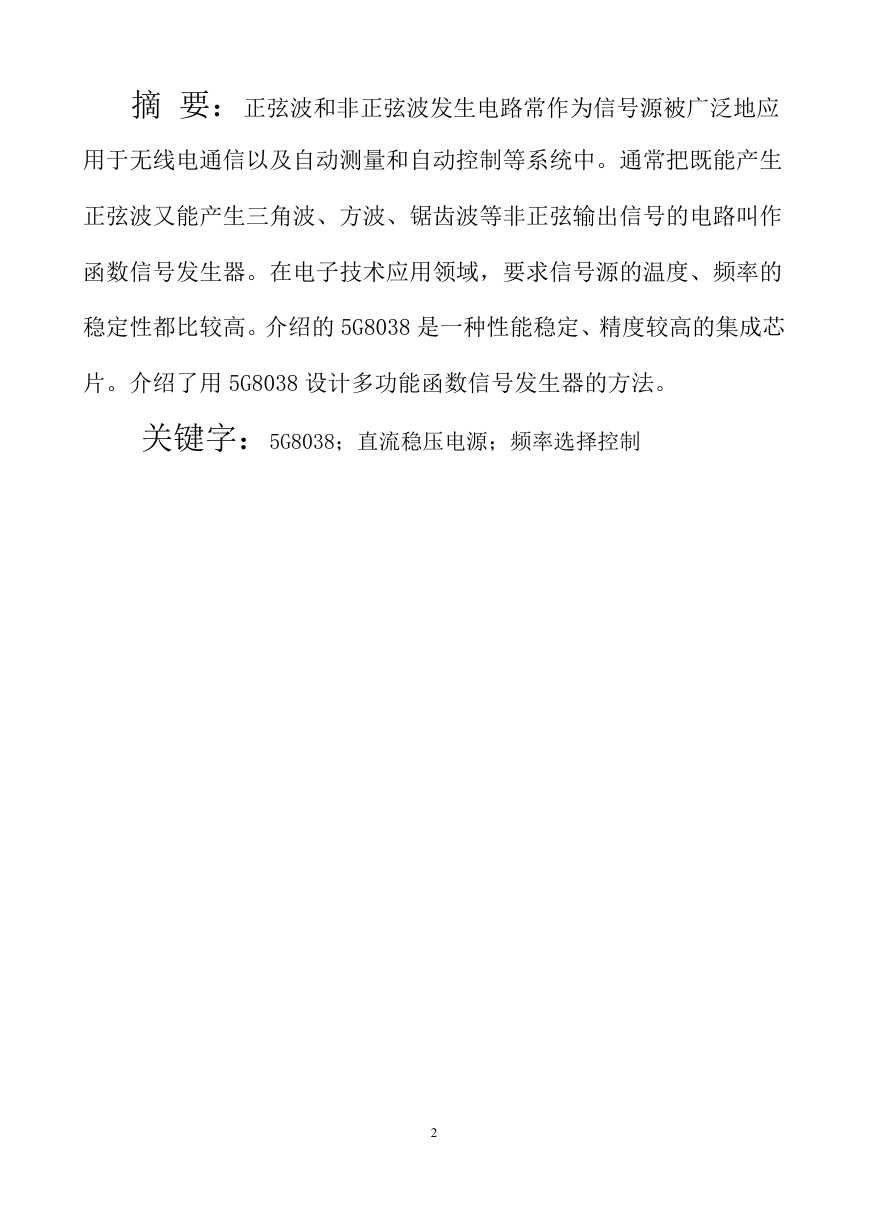

摘要：正弦波和非正弦波发生电路常作为信号源被广泛地应用于无线电通信以及自动测量和自动控制等系统中。通常把既能产生正弦波又能产生三角波、方波、锯齿波等非正弦输出信号的电路叫作函数信号发生器。在电子技术应用领域，要求信号源的温度、频率的稳定性都比较高。介绍的 5G8038 是一种性能稳定、精度较高的集成芯片。介绍了用 5G8038 设计多功能函数信号发生器的方法。关键字：5G8038；直流稳压电源；频率选择控制 2

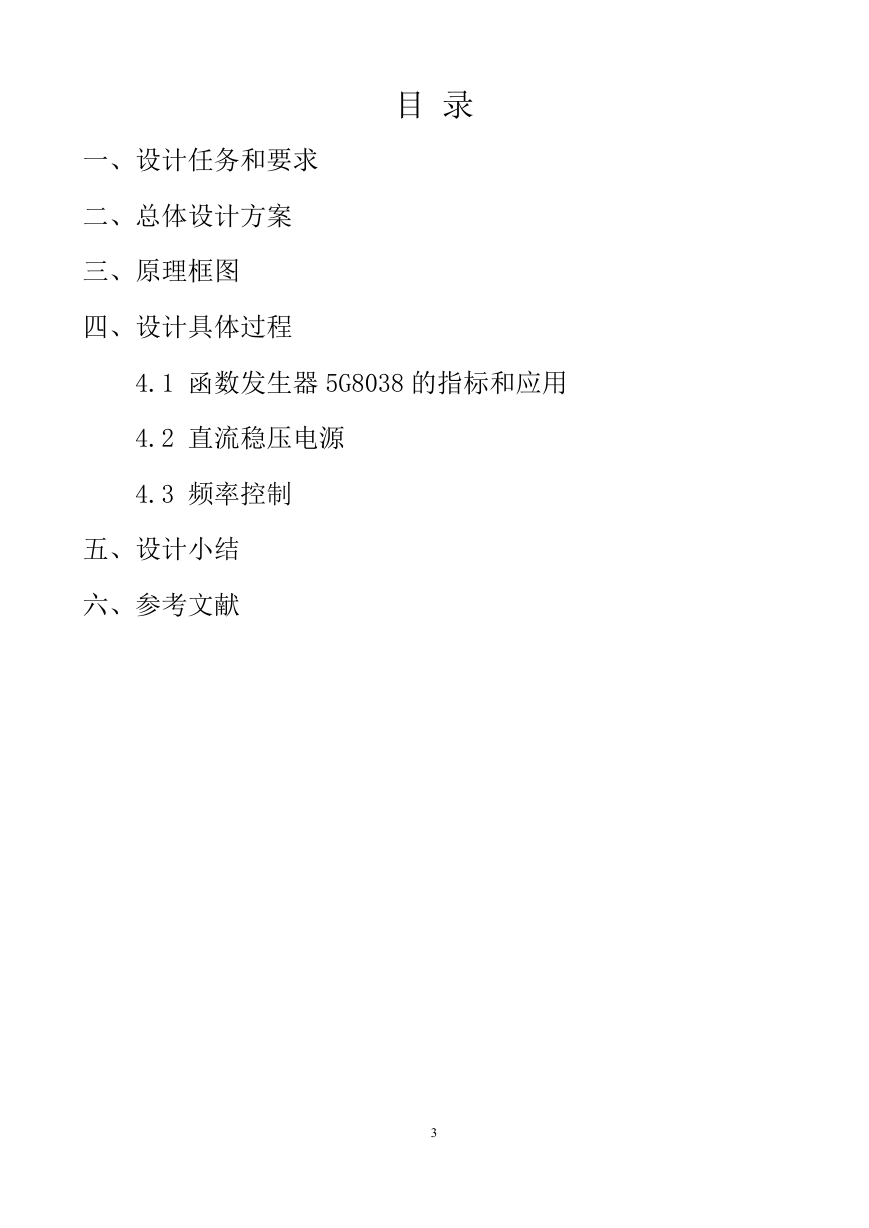

目录一、设计任务和要求二、总体设计方案三、原理框图四、设计具体过程 4.1 函数发生器 5G8038 的指标和应用 4.2 直流稳压电源 4.3 频率控制五、设计小结六、参考文献 3

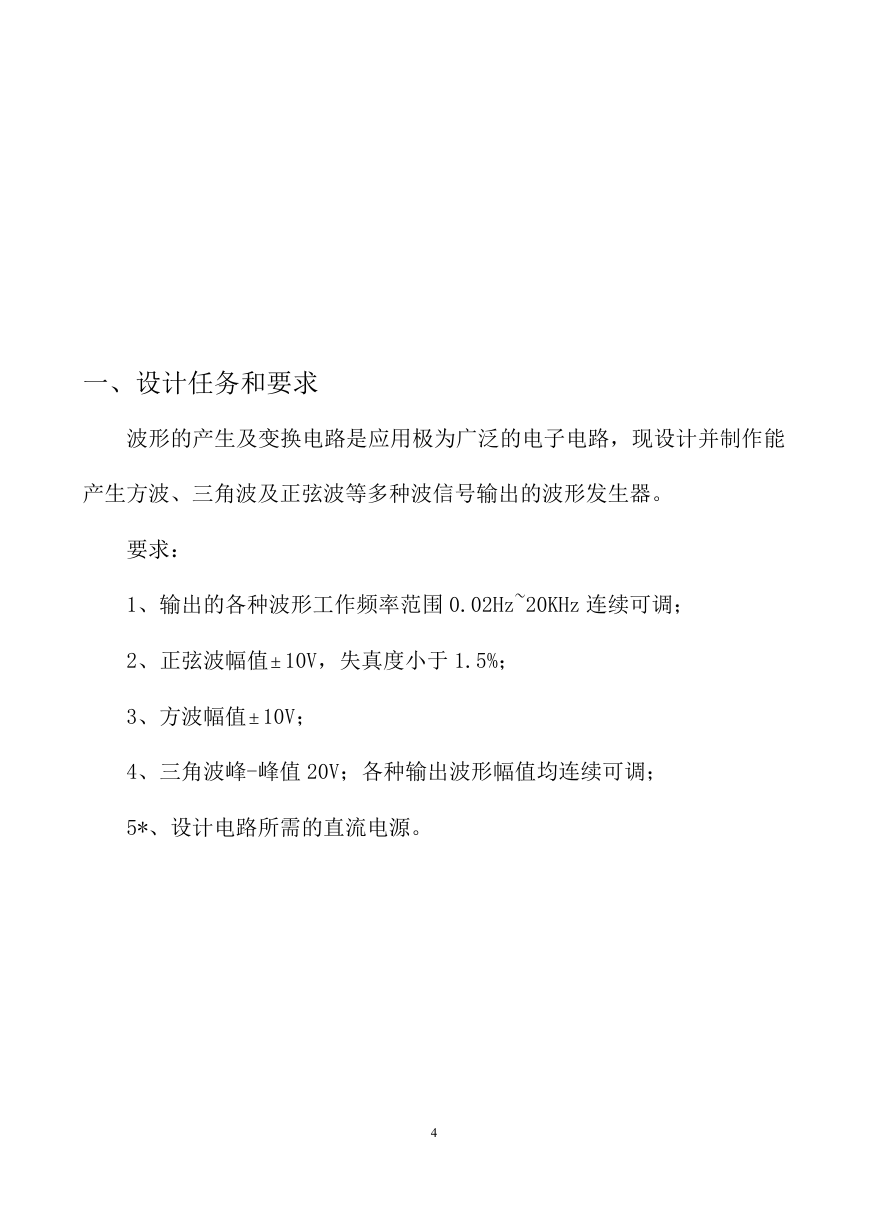

一、设计任务和要求波形的产生及变换电路是应用极为广泛的电子电路，现设计并制作能产生方波、三角波及正弦波等多种波信号输出的波形发生器。要求： 1、输出的各种波形工作频率范围 0.02Hz~20KHz 连续可调； 2、正弦波幅值  10V，失真度小于 1.5%； 3、方波幅值  10V； 4、三角波峰-峰值 20V；各种输出波形幅值均连续可调； 5*、设计电路所需的直流电源。 4

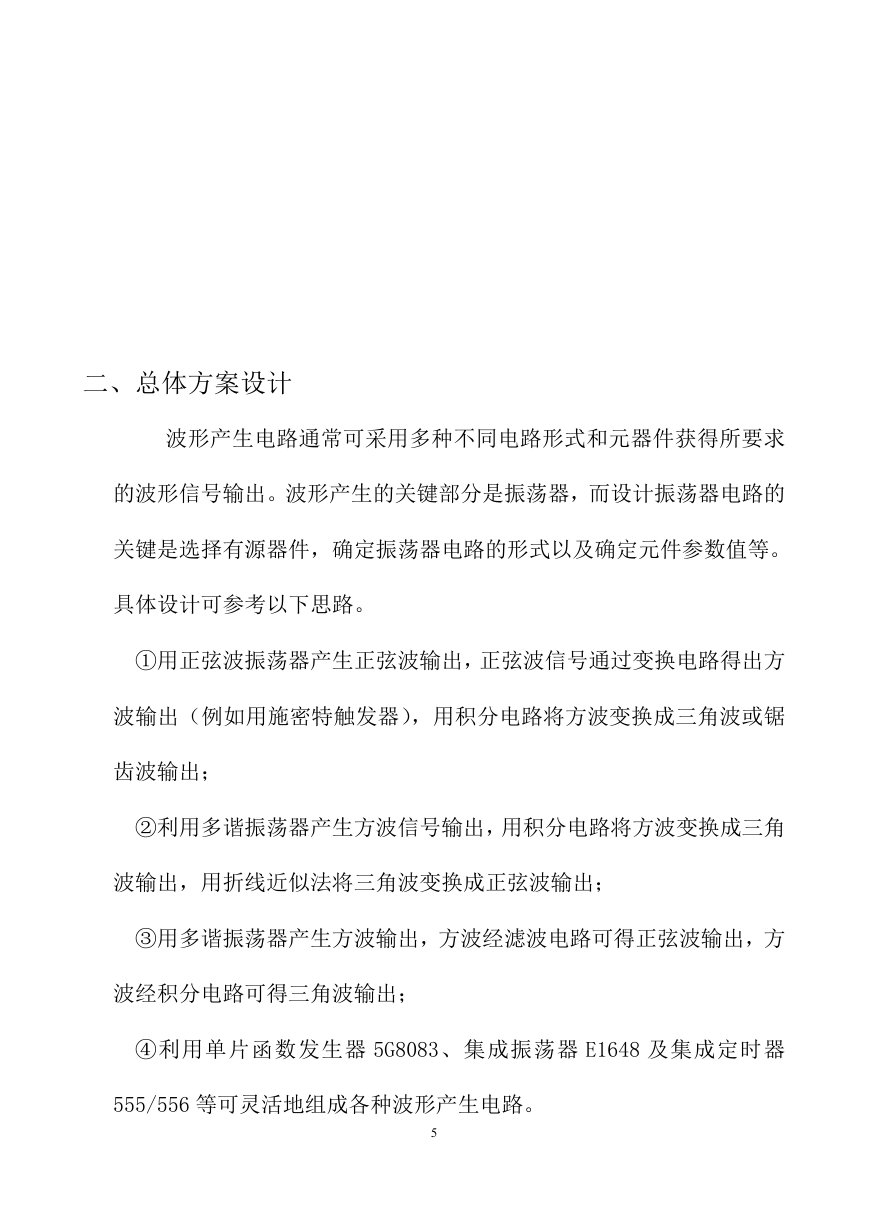

二、总体方案设计波形产生电路通常可采用多种不同电路形式和元器件获得所要求的波形信号输出。波形产生的关键部分是振荡器，而设计振荡器电路的关键是选择有源器件，确定振荡器电路的形式以及确定元件参数值等。具体设计可参考以下思路。 ①用正弦波振荡器产生正弦波输出，正弦波信号通过变换电路得出方波输出（例如用施密特触发器），用积分电路将方波变换成三角波或锯齿波输出； ②利用多谐振荡器产生方波信号输出，用积分电路将方波变换成三角波输出，用折线近似法将三角波变换成正弦波输出； ③用多谐振荡器产生方波输出，方波经滤波电路可得正弦波输出，方波经积分电路可得三角波输出； ④利用单片函数发生器 5G8083、集成振荡器 E1648 及集成定时器 555/556 等可灵活地组成各种波形产生电路。 5

三、原理框图 6

四、设计具体过程 7

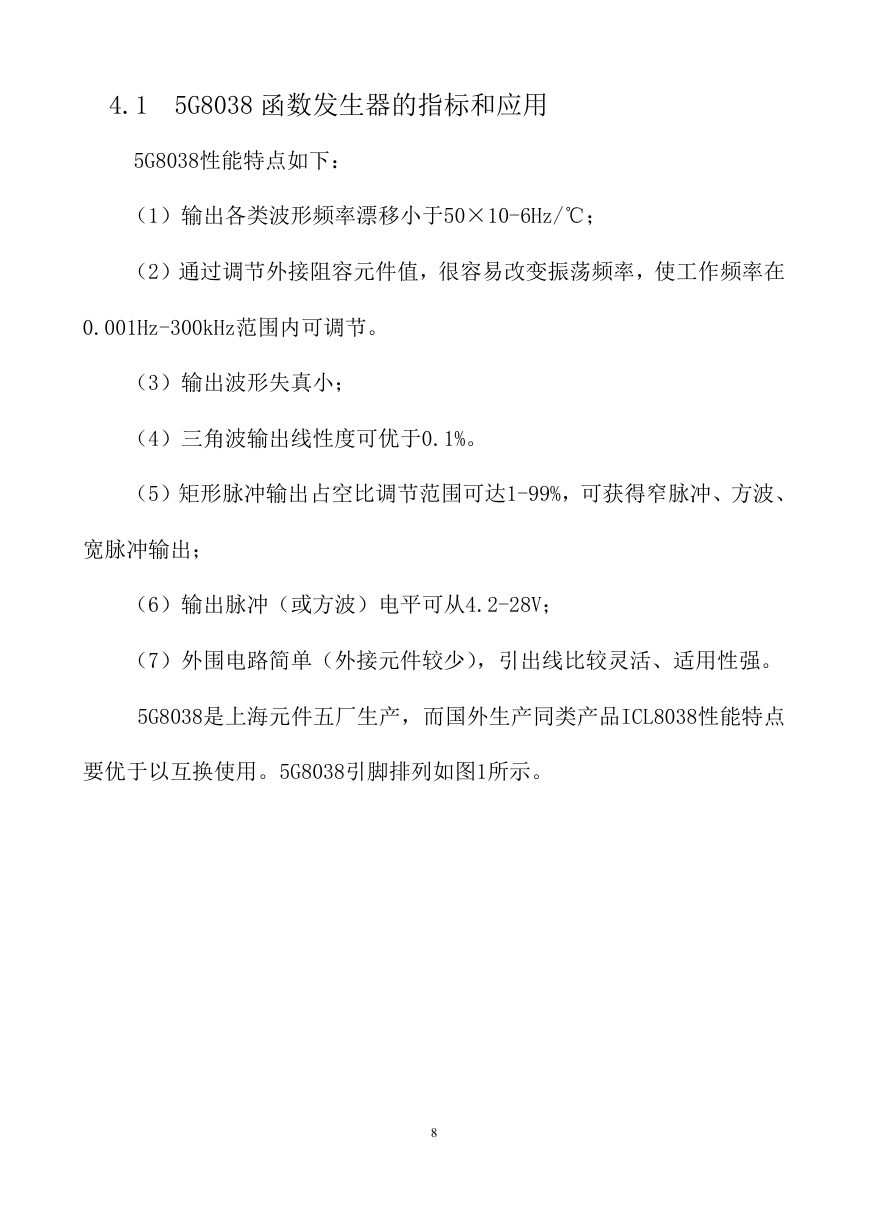

4.1 5G8038 函数发生器的指标和应用 5G8038性能特点如下：（1）输出各类波形频率漂移小于50×10-6Hz/℃；（2）通过调节外接阻容元件值，很容易改变振荡频率，使工作频率在 0.001Hz-300kHz范围内可调节。（3）输出波形失真小；（4）三角波输出线性度可优于0.1%。（5）矩形脉冲输出占空比调节范围可达1-99%，可获得窄脉冲、方波、宽脉冲输出；（6）输出脉冲（或方波）电平可从4.2-28V；（7）外围电路简单（外接元件较少），引出线比较灵活、适用性强。 5G8038是上海元件五厂生产，而国外生产同类产品ICL8038性能特点要优于以互换使用。5G8038引脚排列如图1所示。 8
