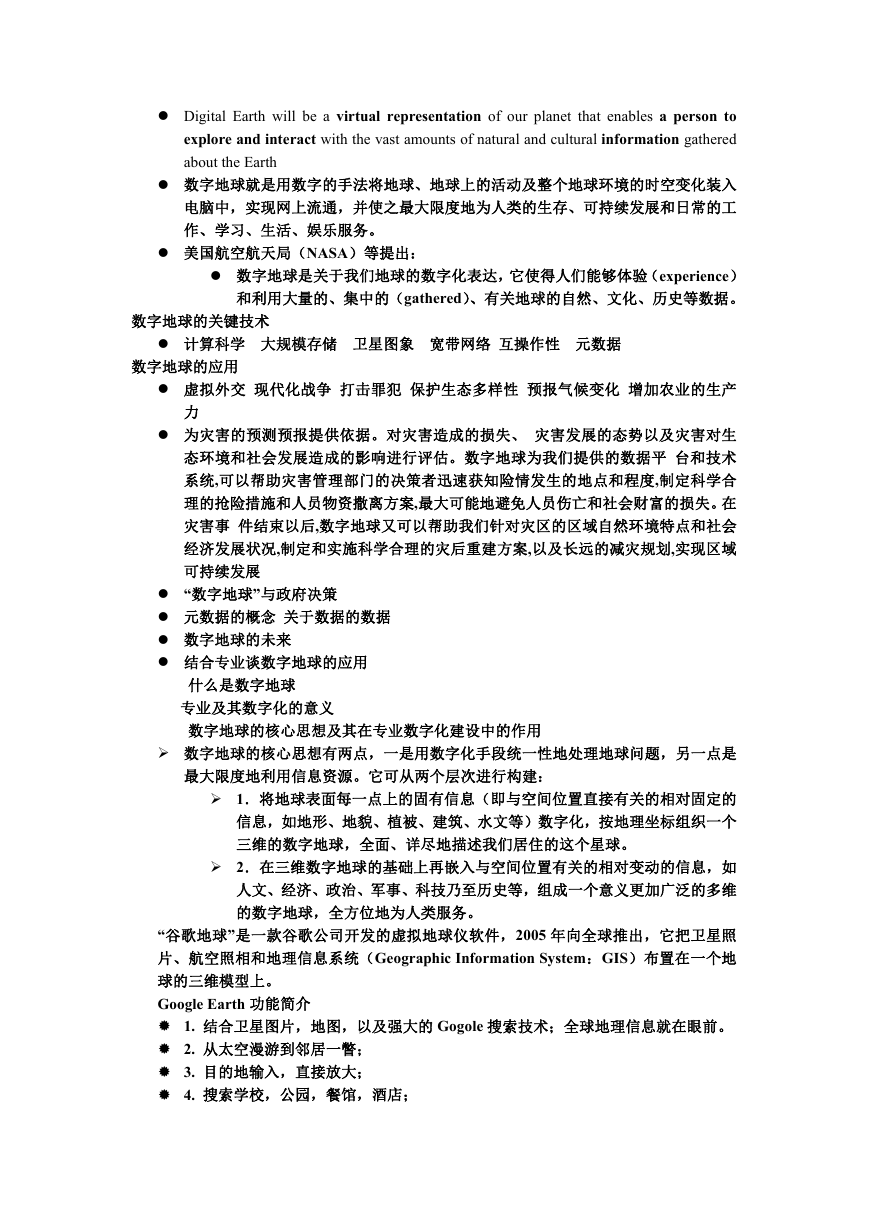

Digital Earth will be a virtual representation of our planet that enables a person to
explore and interact with the vast amounts of natural and cultural information gathered
about the Earth
数字地球就是用数字的手法将地球、地球上的活动及整个地球环境的时空变化装入
电脑中,实现网上流通,并使之最大限度地为人类的生存、可持续发展和日常的工
作、学习、生活、娱乐服务。
美国航空航天局(NASA)等提出:
数字地球是关于我们地球的数字化表达,它使得人们能够体验(experience)
和利用大量的、集中的(gathered)、有关地球的自然、文化、历史等数据。
数字地球的关键技术
计算科学 大规模存储 卫星图象 宽带网络 互操作性 元数据
数字地球的应用
虚拟外交 现代化战争 打击罪犯 保护生态多样性 预报气候变化 增加农业的生产
力
为灾害的预测预报提供依据。对灾害造成的损失、 灾害发展的态势以及灾害对生
态环境和社会发展造成的影响进行评估。数字地球为我们提供的数据平 台和技术
系统,可以帮助灾害管理部门的决策者迅速获知险情发生的地点和程度,制定科学合
理的抢险措施和人员物资撒离方案,最大可能地避免人员伤亡和社会财富的损失。在
灾害事 件结束以后,数字地球又可以帮助我们针对灾区的区域自然环境特点和社会
经济发展状况,制定和实施科学合理的灾后重建方案,以及长远的减灾规划,实现区域
可持续发展
“数字地球”与政府决策
元数据的概念 关于数据的数据
数字地球的未来
结合专业谈数字地球的应用
什么是数字地球
专业及其数字化的意义
数字地球的核心思想及其在专业数字化建设中的作用
数字地球的核心思想有两点,一是用数字化手段统一性地处理地球问题,另一点是
最大限度地利用信息资源。它可从两个层次进行构建:
1.将地球表面每一点上的固有信息(即与空间位置直接有关的相对固定的
信息,如地形、地貌、植被、建筑、水文等)数字化,按地理坐标组织一个
三维的数字地球,全面、详尽地描述我们居住的这个星球。
2.在三维数字地球的基础上再嵌入与空间位置有关的相对变动的信息,如
人文、经济、政治、军事、科技乃至历史等,组成一个意义更加广泛的多维
的数字地球,全方位地为人类服务。
“谷歌地球”是一款谷歌公司开发的虚拟地球仪软件,2005 年向全球推出,它把卫星照
片、航空照相和地理信息系统(Geographic Information System:GIS)布置在一个地
球的三维模型上。
Google Earth 功能简介
1. 结合卫星图片,地图,以及强大的 Gogole 搜索技术;全球地理信息就在眼前。
2. 从太空漫游到邻居一瞥;
3. 目的地输入,直接放大;
4. 搜索学校,公园,餐馆,酒店;
5. 获取驾车指南;
6. 提供 3D 地形和建筑物,其浏览视角支持倾斜或旋转;
7. 保存和共享搜索和收藏夹;
8. 添加自己的注释。
GPS 是 Global Positioning System 的缩写,意思为全球定位系统,它是由美国政府历经
30 多年,耗资 120 亿美金而实施的一项庞大的宇宙及航天工程。该系统可以在全球范
围内全天候地为地面目标提供信息,从而确定该目标在地面上的精确位置、速度、运行
方面等参数
GPS 系统的组成
空间部分:提供星历和时间信息 发射伪距和载表信号 提供其它辅助信息
用户部分:接收并测卫星信号 记录处理数据 提供导航定位信息
地面控制部分:中心控制系统 实现时间同步 跟踪卫星进行定轨
GPS 定位原理
GPS 是一种高精度卫星定位导航系统 ,它是利用一组卫星的伪距、星历、卫星发射时
间等观测量以及用户钟差来进行定位的。由于伪距的引入,要获得地面点的三维坐标,
必须对 4 颗卫星进行测量。 由于卫星的位置精确可知,在 GPS 观测中,我们可得到卫
星到接收机的距离,利用三维坐标中的距离公式,利用 3 颗卫星,就可以组成 3 个方程
式,解出观测点的位置(X,Y,Z)。考虑到卫星的时钟与接收机时钟之间的误差,实际上
有 4 个未知数,X、Y、Z 和钟差,因而需要引入第 4 颗卫星,形成 4 个方程式进行求
解,从而得到观测点的经纬度和高程
GPS 特点 定位精度高 观测时间短 测站间无须通视 4 、可提供三维坐标
操作简便 全天候作业 7、功能多、应用广
GPS 在农业领域有哪些作用
GPS 是精细农业主要支持技术之一
土壤理化性状分布调查
作物生长监测
作物产量图
精细作业,作物处方图(耕作、施肥、喷药、播种、灌溉等)
降低生产成本:GPS 合理地布设航线和准确地引导飞机。可以大大节省飞机作业的费用;
控制化肥数量 在品种资源研究中的应用 土壤养分分布调查 测定森林分布区域
GPS 在军事领域有哪些作用
导航 目标定位 救援搜索 武器制导
GPS 在城市管理领域有哪些作用
车辆的运营管理、调度管理和安全管理
城市、矿区地形图
地籍和房地产图
房地产面积量算
土地利用图
土地利用动态监测
数字地球中的空间信息获取技术
定位技术; 野外测量技术 数字化技术 遥感(RS)技术 全球定位系统(GPS)
遥感的概念
遥感(Remote Sensing):从远处探测、感知物体或事物的技术。即不直接接触物体本身,
从远处通过各种传感器探测和接收来自目标物体的信息,经过信息的传输及其处理分析,
来识别物体的属性及其分布等特征的综合技术。
RS 技术的特点是什么
宏观性、综合性 多波段性 多时相性 遥感的高分辨率特点
遥感的分类
按照遥感的工作平台分类:
地面遥感、航空遥感、航天遥感。
按照探测电磁波的工作波段分类:
可见光遥感、红外遥感、微波遥感等。
按照遥感应用的目的分类:
环境遥感、农业遥感、林业遥感、地质遥感等
按照资料的记录方式:
成像方式、非成像方式
按照传感器工作方式分类:
主动遥感、被动遥感
遥感技术应用领域
土地资源、土地利用及其动态监测
主要农作物的遥感估产
重要自然灾害的遥感监测与评估
城市发展的遥感监测
天气与海洋
其他领域如军事、突发事件等
在农业、林业方面的应用:农、林土地资源调查、病虫害、土壤干旱、盐化沙化的调查
“三北”防护林遥感综合调查
及监测。 土地利用类型调查 精细农业 作物估产
地理信息系统(Geographic Information System,简称 GIS)
简单地说,是一种采集、存储、管理、分析、显示,为应用地理信息服务的计算机系统。
GIS 的操作对象是空间数据,即点、线、面、体这类有三维要素的地理实体。空间数据
的最根本特点是每一个数据都按统一的地理坐标进行编码,实现对其定位、定性和定量
的描述、这是 GIS 区别于其它类型信息系统的根本标志,也是其技术难点之所在。
GIS 与 MIS
对属性数据进行管理和处理
对图形数据进行存储
GIS 对图形和属性数据共同管理、分析和应用;
MIS 一般只处理属性数据,对图形数据以文件形式进行管理,图形要素不能分解、
查询,图形与数据之间没有联系;
管理地图和地理信息的 MIS 不一定就是 GIS,MIS 在概念上更接近 DBMS。
GIS 由哪几个部分组成?各部分的作用是什么?
其基本组成一般包括硬件系统、软件系统(执行 GIS 功能的数据采集、存储、管理、
处理、分析、建模和输出等操作)应用人员、空间数据和应用模型。
GIS 中空间对象的抽象:点、线、面
空间关系主要有哪些?举例说明
点点关系、点线关系、点面关系、线线关系、线面关系、面面关系
GIS 有哪些基本功能
数据采集与编辑 数据存储与管理 数据处理和变换 空间分析和统计 产品制
作与显示 二次开发和编程

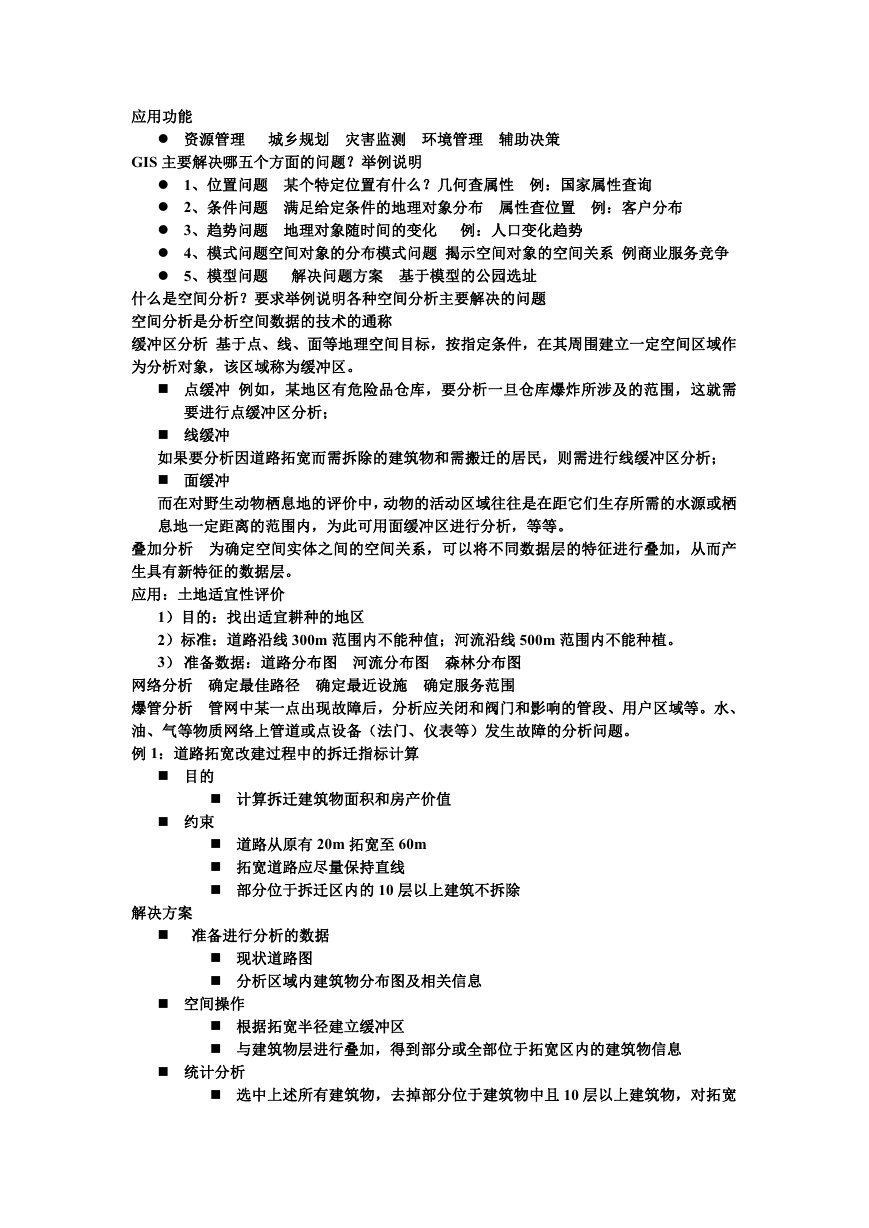

应用功能
资源管理 城乡规划 灾害监测 环境管理 辅助决策
GIS 主要解决哪五个方面的问题?举例说明
1、位置问题 某个特定位置有什么?几何查属性 例:国家属性查询
2、条件问题 满足给定条件的地理对象分布 属性查位置 例:客户分布
3、趋势问题 地理对象随时间的变化 例:人口变化趋势
4、模式问题空间对象的分布模式问题 揭示空间对象的空间关系 例商业服务竞争
5、模型问题 解决问题方案 基于模型的公园选址
什么是空间分析?要求举例说明各种空间分析主要解决的问题
空间分析是分析空间数据的技术的通称
缓冲区分析 基于点、线、面等地理空间目标,按指定条件,在其周围建立一定空间区域作
为分析对象,该区域称为缓冲区。
点缓冲 例如,某地区有危险品仓库,要分析一旦仓库爆炸所涉及的范围,这就需
要进行点缓冲区分析;
线缓冲
如果要分析因道路拓宽而需拆除的建筑物和需搬迁的居民,则需进行线缓冲区分析;
面缓冲
而在对野生动物栖息地的评价中,动物的活动区域往往是在距它们生存所需的水源或栖
息地一定距离的范围内,为此可用面缓冲区进行分析,等等。
叠加分析 为确定空间实体之间的空间关系,可以将不同数据层的特征进行叠加,从而产
生具有新特征的数据层。
应用:土地适宜性评价
1)目的:找出适宜耕种的地区
2)标准:道路沿线 300m 范围内不能种值;河流沿线 500m 范围内不能种植。
3) 准备数据:道路分布图 河流分布图 森林分布图
网络分析 确定最佳路径 确定最近设施 确定服务范围
爆管分析 管网中某一点出现故障后,分析应关闭和阀门和影响的管段、用户区域等。水、
油、气等物质网络上管道或点设备(法门、仪表等)发生故障的分析问题。
例 1:道路拓宽改建过程中的拆迁指标计算
目的
计算拆迁建筑物面积和房产价值
约束
道路从原有 20m 拓宽至 60m
拓宽道路应尽量保持直线
部分位于拆迁区内的 10 层以上建筑不拆除
解决方案
准备进行分析的数据
现状道路图
分析区域内建筑物分布图及相关信息
空间操作
根据拓宽半径建立缓冲区
与建筑物层进行叠加,得到部分或全部位于拓宽区内的建筑物信息
统计分析
选中上述所有建筑物,去掉部分位于建筑物中且 10 层以上建筑物,对拓宽
边界进行局部调整
对剩下的建筑物进行迁移指标计算。
打印输出结果

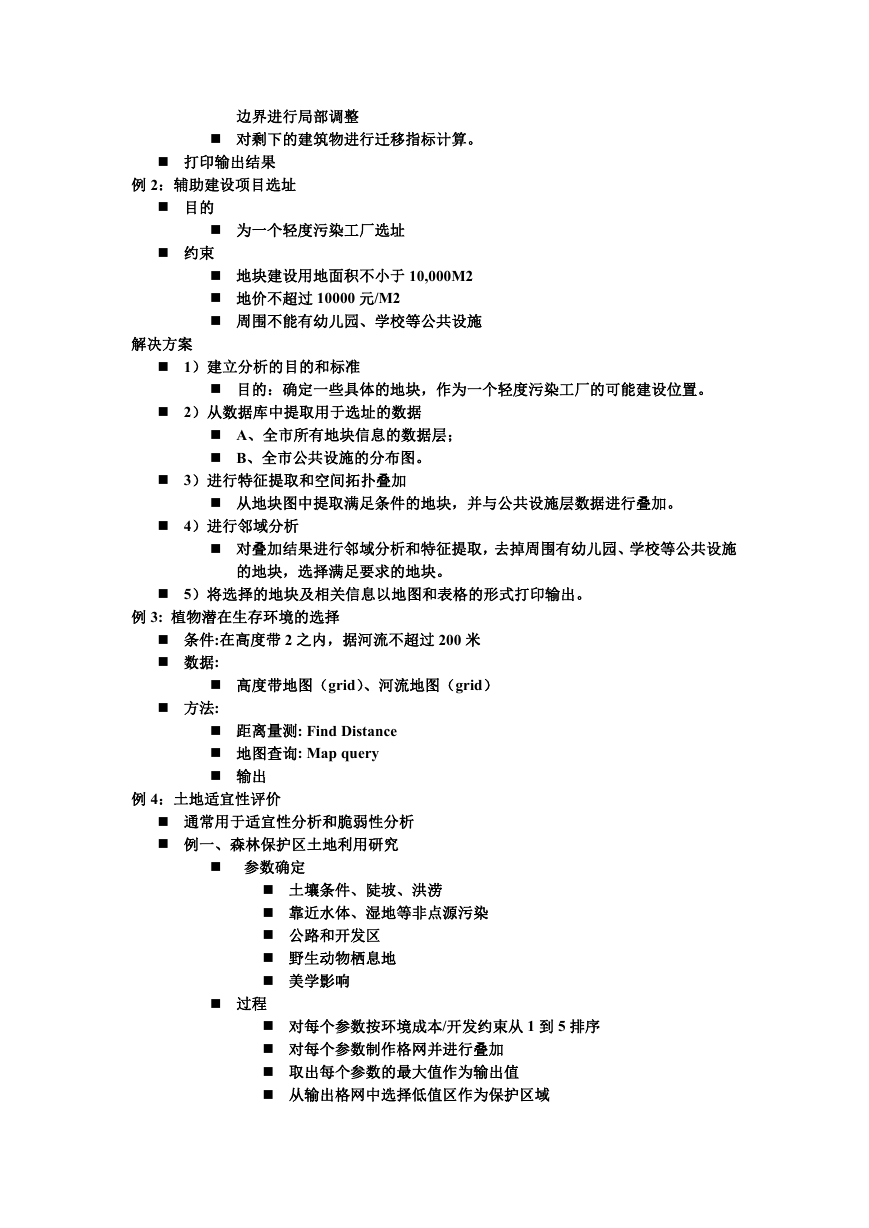

例 2:辅助建设项目选址
目的
为一个轻度污染工厂选址
约束
地块建设用地面积不小于 10,000M2
地价不超过 10000 元/M2
周围不能有幼儿园、学校等公共设施
解决方案
1)建立分析的目的和标准
目的:确定一些具体的地块,作为一个轻度污染工厂的可能建设位置。
2)从数据库中提取用于选址的数据
A、全市所有地块信息的数据层;
B、全市公共设施的分布图。
3)进行特征提取和空间拓扑叠加
从地块图中提取满足条件的地块,并与公共设施层数据进行叠加。
4)进行邻域分析
对叠加结果进行邻域分析和特征提取,去掉周围有幼儿园、学校等公共设施
的地块,选择满足要求的地块。
5)将选择的地块及相关信息以地图和表格的形式打印输出。
例 3: 植物潜在生存环境的选择
条件:在高度带 2 之内,据河流不超过 200 米
数据:
高度带地图(grid)、河流地图(grid)
方法:
距离量测: Find Distance
地图查询: Map query
输出
例 4:土地适宜性评价
通常用于适宜性分析和脆弱性分析
例一、森林保护区土地利用研究
参数确定
土壤条件、陡坡、洪涝
靠近水体、湿地等非点源污染
公路和开发区
野生动物栖息地
美学影响
过程
对每个参数按环境成本/开发约束从 1 到 5 排序
对每个参数制作格网并进行叠加
取出每个参数的最大值作为输出值
从输出格网中选择低值区作为保护区域

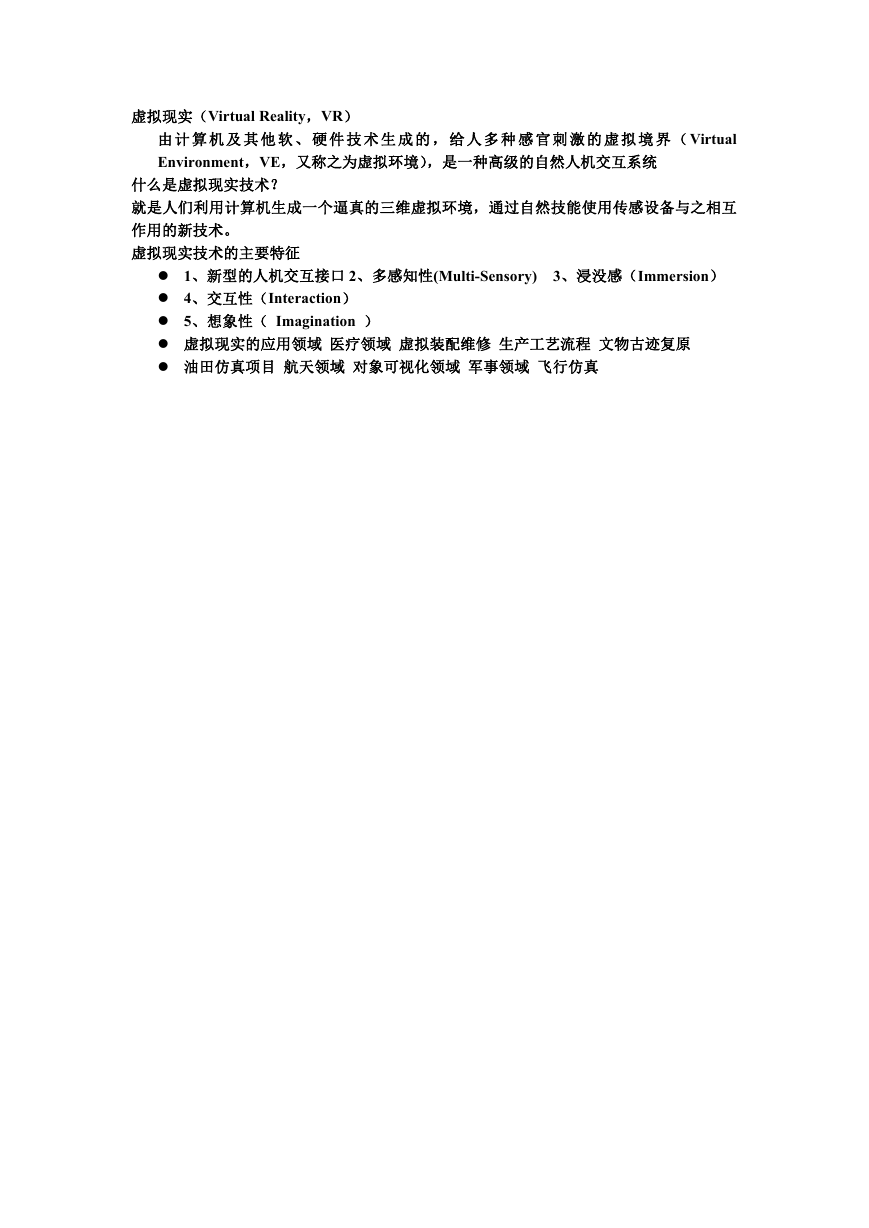

虚拟现实(Virtual Reality,VR)
由 计 算 机 及 其 他 软 、 硬 件 技 术 生 成 的 , 给 人 多 种 感 官 刺 激 的 虚 拟 境 界 (Virtual
Environment,VE,又称之为虚拟环境),是一种高级的自然人机交互系统
什么是虚拟现实技术?
就是人们利用计算机生成一个逼真的三维虚拟环境,通过自然技能使用传感设备与之相互
作用的新技术。
虚拟现实技术的主要特征
1、新型的人机交互接口 2、多感知性(Multi-Sensory)
4、交互性(Interaction)
5、想象性( Imagination )
虚拟现实的应用领域 医疗领域 虚拟装配维修 生产工艺流程 文物古迹复原
油田仿真项目 航天领域 对象可视化领域 军事领域 飞行仿真
3、浸没感(Immersion)
