网络教学系统需求分析及UML图.doc

发布时间：2022-06-10 发布人：admin 分类：说明书 资料大小：0.13M 资料格式：doc 举报 版权申诉
第1页 / 共10页
第2页 / 共10页
第3页 / 共10页
第4页 / 共10页
第5页 / 共10页
第6页 / 共10页
第7页 / 共10页
第8页 / 共10页
资料共10页，剩余部分请下载后查看

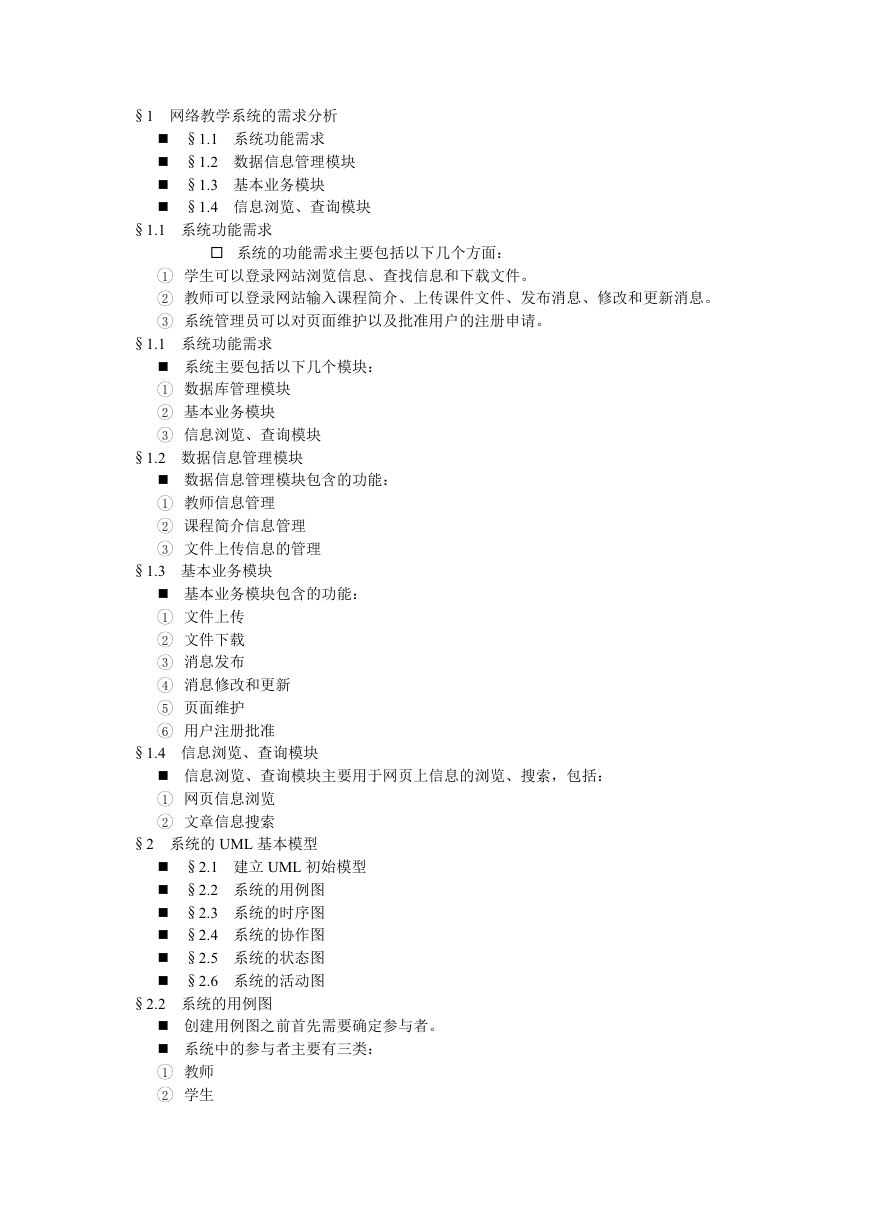

    §1 网络教学系统的需求分析  §1.1 系统功能需求  §1.2 数据信息管理模块  §1.3 基本业务模块  §1.4 信息浏览、查询模块 §1.1 系统功能需求  系统的功能需求主要包括以下几个方面： 1 学生可以登录网站浏览信息、查找信息和下载文件。 2 教师可以登录网站输入课程简介、上传课件文件、发布消息、修改和更新消息。 3 系统管理员可以对页面维护以及批准用户的注册申请。 §1.1 系统功能需求  系统主要包括以下几个模块： 1 数据库管理模块 2 基本业务模块 3 信息浏览、查询模块 §1.2 数据信息管理模块  数据信息管理模块包含的功能： 1 教师信息管理 2 课程简介信息管理 3 文件上传信息的管理 §1.3 基本业务模块  基本业务模块包含的功能： 1 文件上传 2 文件下载 3 消息发布 4 消息修改和更新 5 页面维护 6 用户注册批准 §1.4 信息浏览、查询模块  信息浏览、查询模块主要用于网页上信息的浏览、搜索，包括： 1 网页信息浏览 2 文章信息搜索 §2 系统的 UML 基本模型  §2.1 建立 UML 初始模型  §2.2 系统的用例图  §2.3 系统的时序图  §2.4 系统的协作图  §2.5 系统的状态图  §2.6 系统的活动图 §2.2 系统的用例图  创建用例图之前首先需要确定参与者。  系统中的参与者主要有三类： 1 教师 2 学生
    3 系统管理员 §2.2 系统的用例图  1. 系统用户参与的总的用例图  2. 学生参与的用例图  3. 教师参与的用例图  4. 系统管理员参与的用例图 1. 系统用户参与的总的用例图 2. 学生参与的用例图 3. 教师参与的用例图

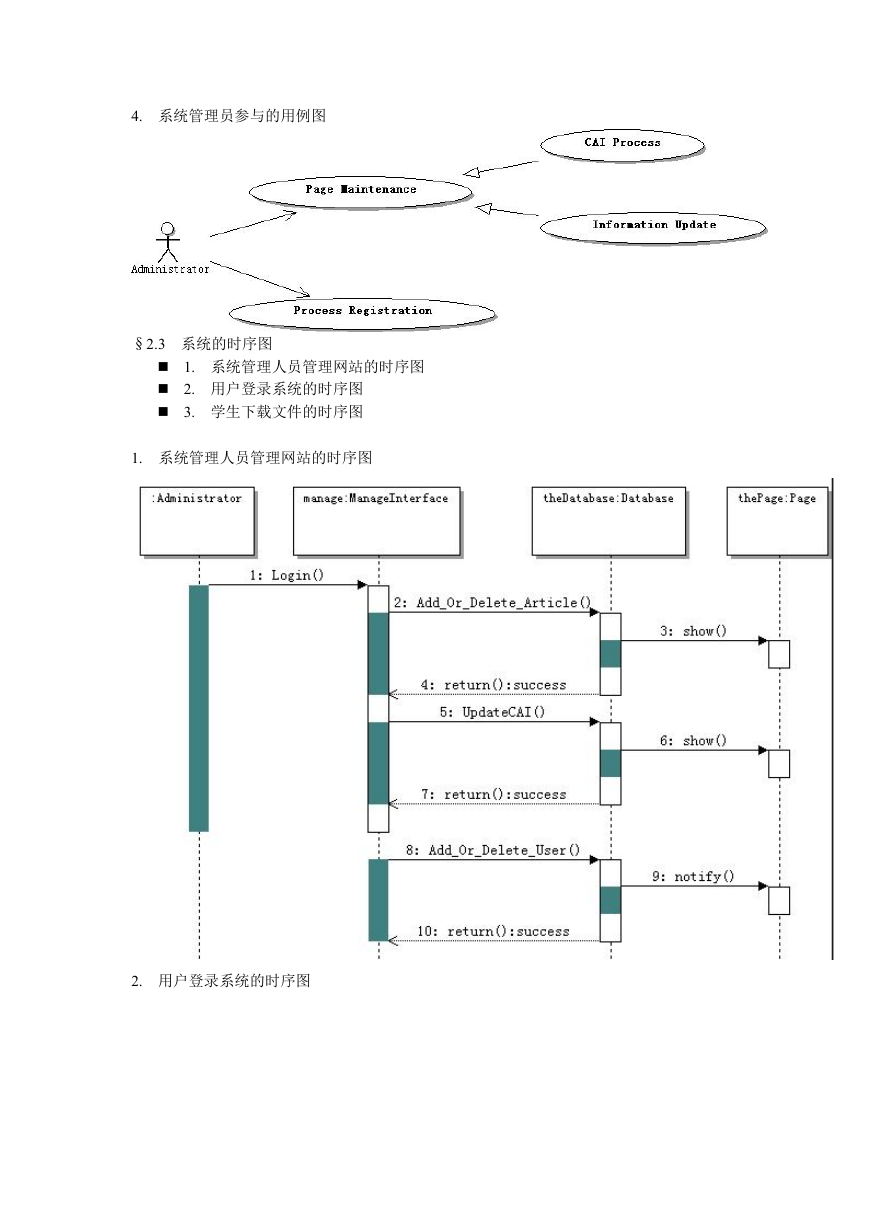

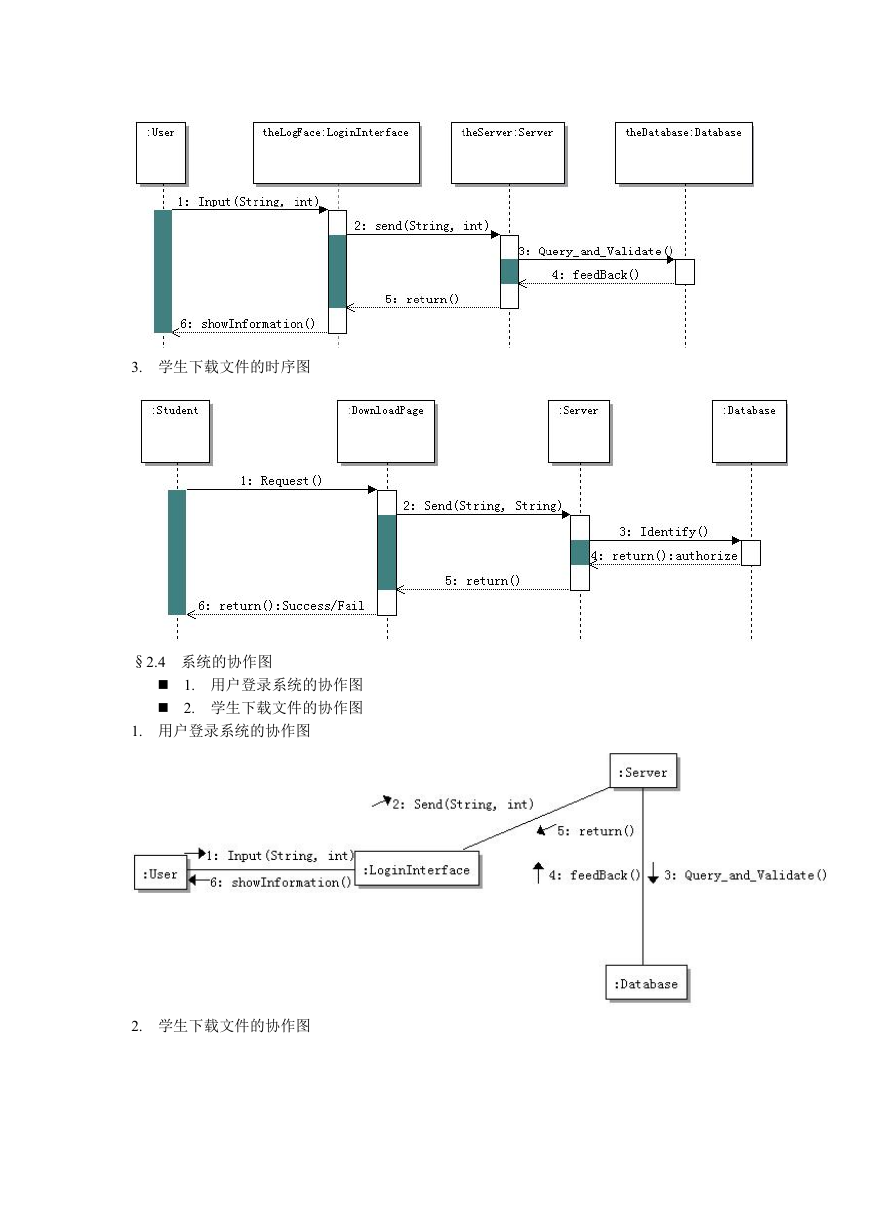

    4. 系统管理员参与的用例图 §2.3 系统的时序图  1. 系统管理人员管理网站的时序图  2. 用户登录系统的时序图  3. 学生下载文件的时序图 1. 系统管理人员管理网站的时序图 2. 用户登录系统的时序图

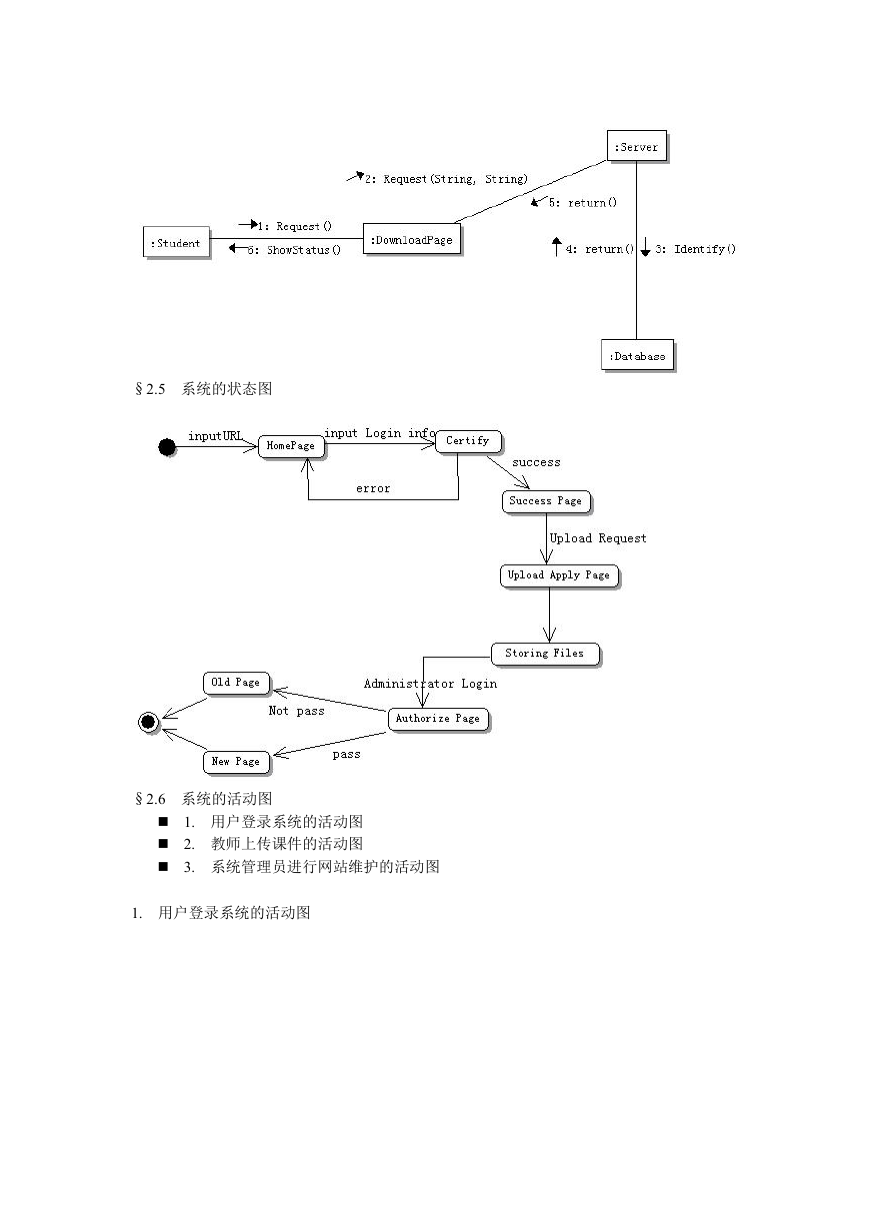

    3. 学生下载文件的时序图 §2.4 系统的协作图  1. 用户登录系统的协作图  2. 学生下载文件的协作图 1. 用户登录系统的协作图 2. 学生下载文件的协作图

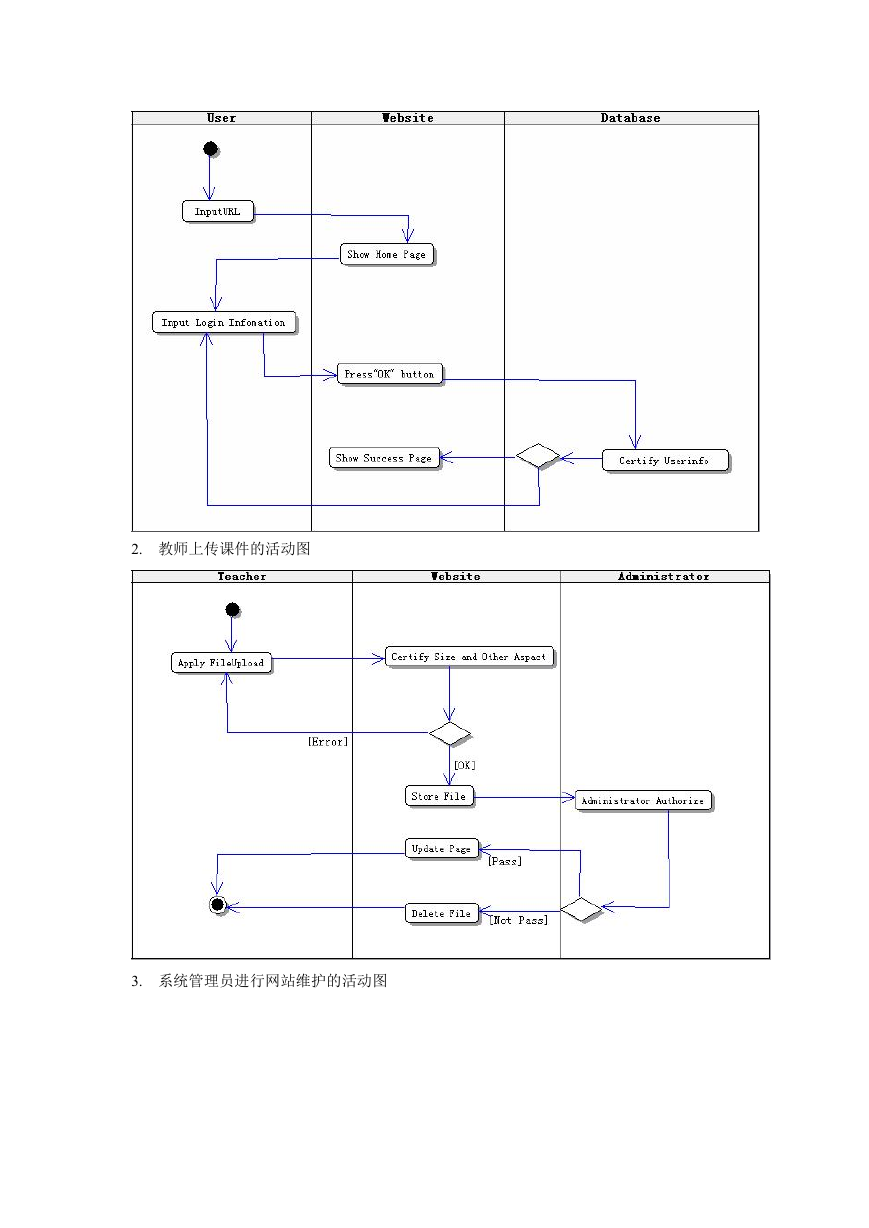

    §2.5 系统的状态图 §2.6 系统的活动图  1. 用户登录系统的活动图  2. 教师上传课件的活动图  3. 系统管理员进行网站维护的活动图 1. 用户登录系统的活动图

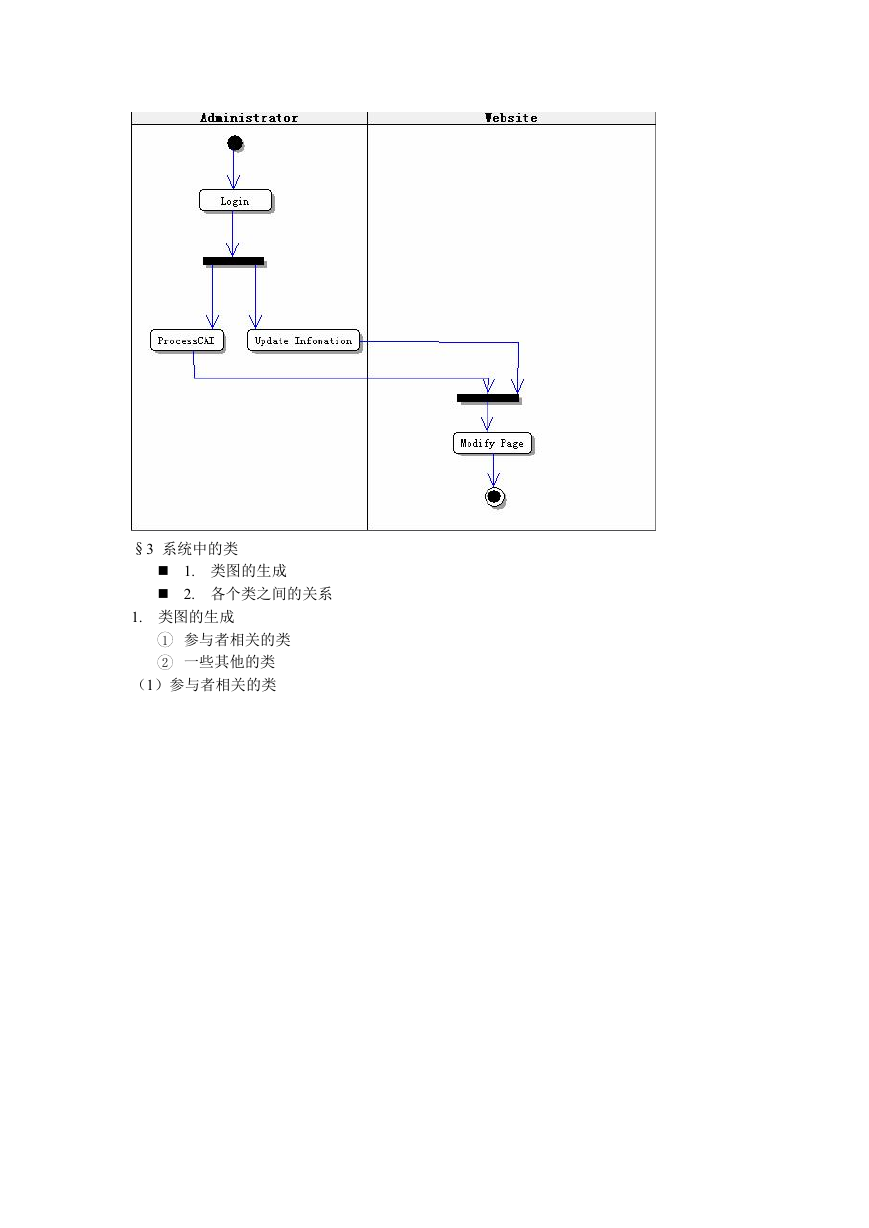

    2. 教师上传课件的活动图 3. 系统管理员进行网站维护的活动图

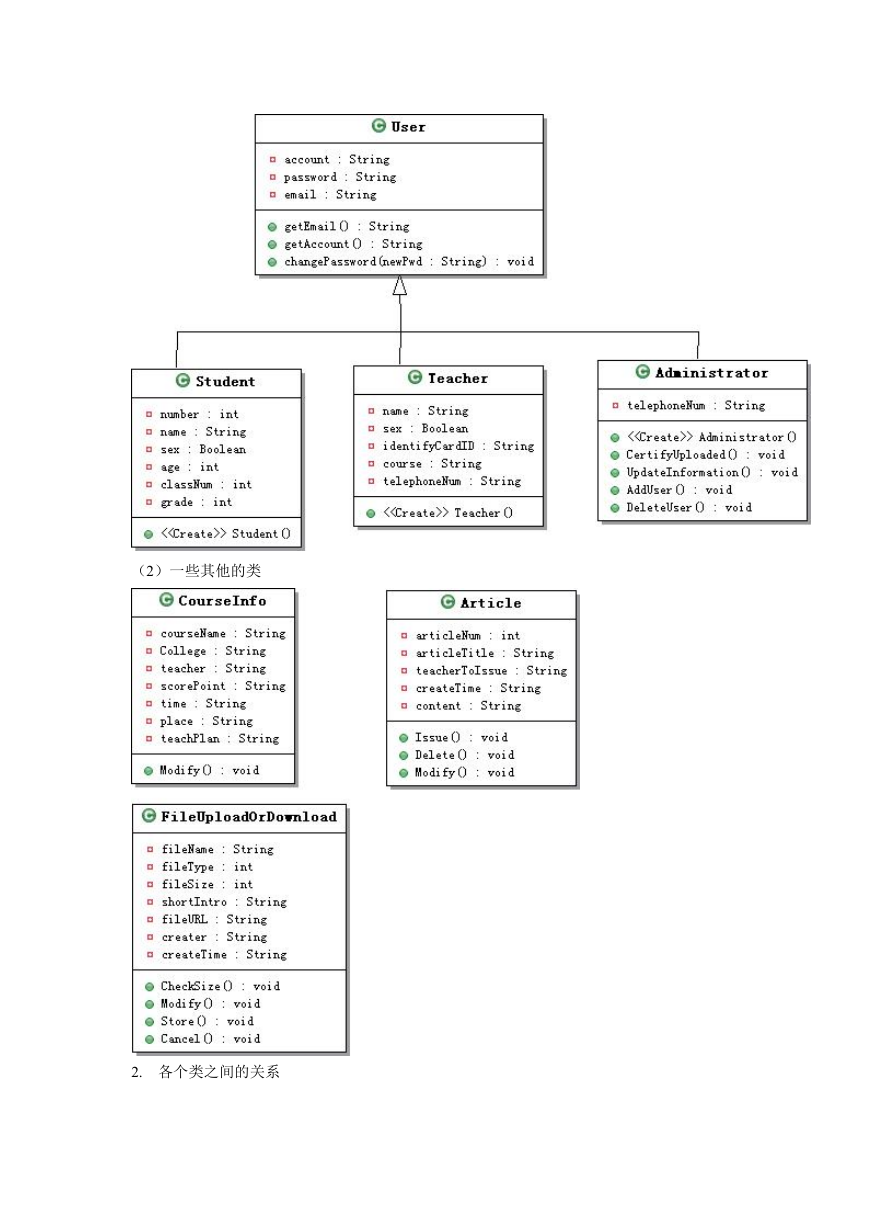

    §3 系统中的类  1. 类图的生成  2. 各个类之间的关系 1. 类图的生成 1 参与者相关的类 2 一些其他的类 （1）参与者相关的类
    （2）一些其他的类 2. 各个类之间的关系
