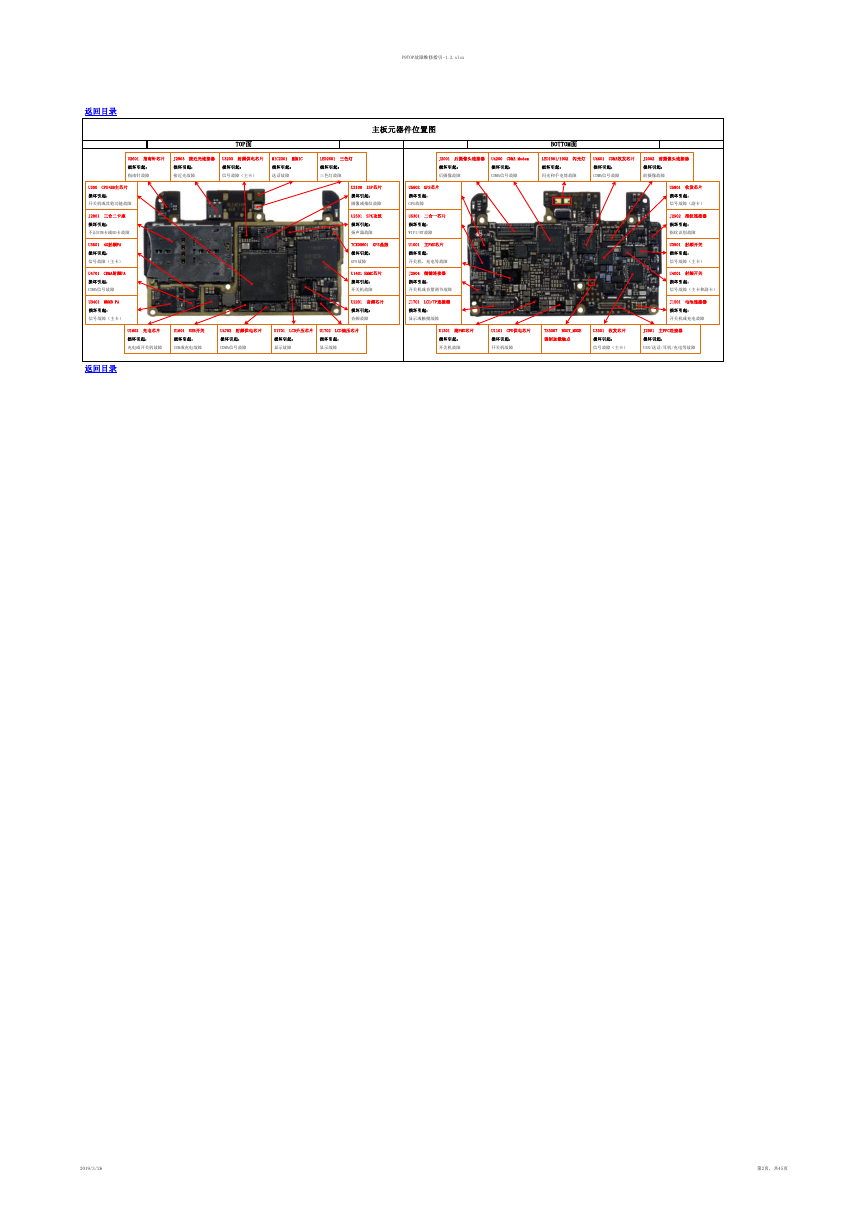

P9TOP故障维修指引-1.3.xlsx 返回目录 TOP面 BOTTOM面 主板元器件位置图 U2601 指南针芯片 J2903 接近光连接器 U3203 射频供电芯片 MIC2301 副MIC LED2601 三色灯 J2001 后摄像头连接器 U4200 CDMA Modem LED1901/1902 闪光灯 U4601 CDMA收发芯片 J2002 前摄像头连接器 损坏引起： 指南针故障 损坏引起： 接近光故障 损坏引起： 损坏引起： 信号故障（主卡） 送话故障 损坏引起： 三色灯故障 损坏引起： 后摄像故障 损坏引起： 损坏引起： 损坏引起： CDMA信号故障 闪光和手电筒故障 CDMA信号故障 损坏引起： 前摄像故障 U300 CPU+BB主芯片 损坏引起： 开关机或其他功能故障 J2801 三合二卡座 损坏引起： 不识SIM卡或SD卡故障 U3501 4G射频PA 损坏引起： 信号故障（主卡） U4701 CDMA射频PA 损坏引起： CDMA信号故障 U3401 MMMB PA 损坏引起： 信号故障（主卡） U2100 ISP芯片 U5602 GPS芯片 损坏引起： 损坏引起： 摄像或指纹故障 GPS故障 U2501 SPK功放 U5301 二合一芯片 损坏引起： 扬声器故障 损坏引起： WIFI/BT故障 TCXO5601 GPS晶振 U1001 主PMU芯片 损坏引起： GPS故障 损坏引起： 开关机、充电等故障 U1401 EMMC芯片 J2904 侧键连接器 损坏引起： 开关机故障 损坏引起： 开关机或音量调节故障 U2201 音频芯片 J1701 LCD/TP连接器 损坏引起： 音频故障 损坏引起： 显示或触摸故障 U5801 收发芯片 损坏引起： 信号故障（副卡） J2902 指纹连接器 损坏引起： 指纹识别故障 U3901 射频开关 损坏引起： 信号故障（主卡） U4001 射频开关 损坏引起： 信号故障（主卡和副卡） J1501 电池连接器 损坏引起： 开关机或充电故障 U1602 充电芯片 U1601 USB开关 U4702 射频供电芯片 U1701 LCD升压芯片 U1702 LCD偏压芯片 U1301 副PMU芯片 U1101 CPU供电芯片 TS3007 BOOT_MODE U3301 收发芯片 J2901 主FPC连接器 损坏引起： 损坏引起： 损坏引起： 损坏引起： 损坏引起： 充电或开关机故障 USB或充电故障 CDMA信号故障 显示故障 显示故障 损坏引起： 开关机故障 损坏引起： 开关机故障 强制加载触点 损坏引起： 损坏引起： 信号故障（主卡） USB/送话/耳机/充电等故障 返回目录 2019/3/26 第2页，共45页
